Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

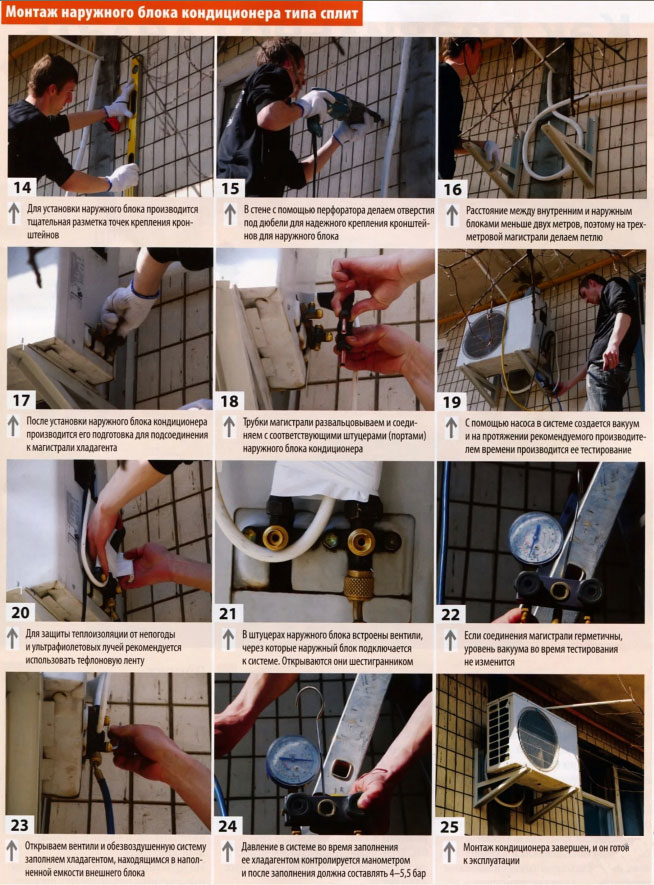

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Основные ошибки подключения и их устранение
Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.
Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов
Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
Важно выдерживать максимальную ровность установки блоков
При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.
Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.
При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.
Наледь на кондиционере
Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.
Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.
Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.
Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.
Кондиционер
Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.
Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!
Удачной работы!
Общие правила при выборе места для розетки
При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.
Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.
Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.
Помимо этих параметров нужно учитывать и другие факторы:
- суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
- возможность изменения схемы прокладки кабелей;
- наличие в доме автомата от перегрузки и т.д.
Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.
Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.
Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.
Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.
Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.
Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.
По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.
Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.
Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.
Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:
- В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
- Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
- Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.
Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.
Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.
Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.
Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Подбор комплектующих

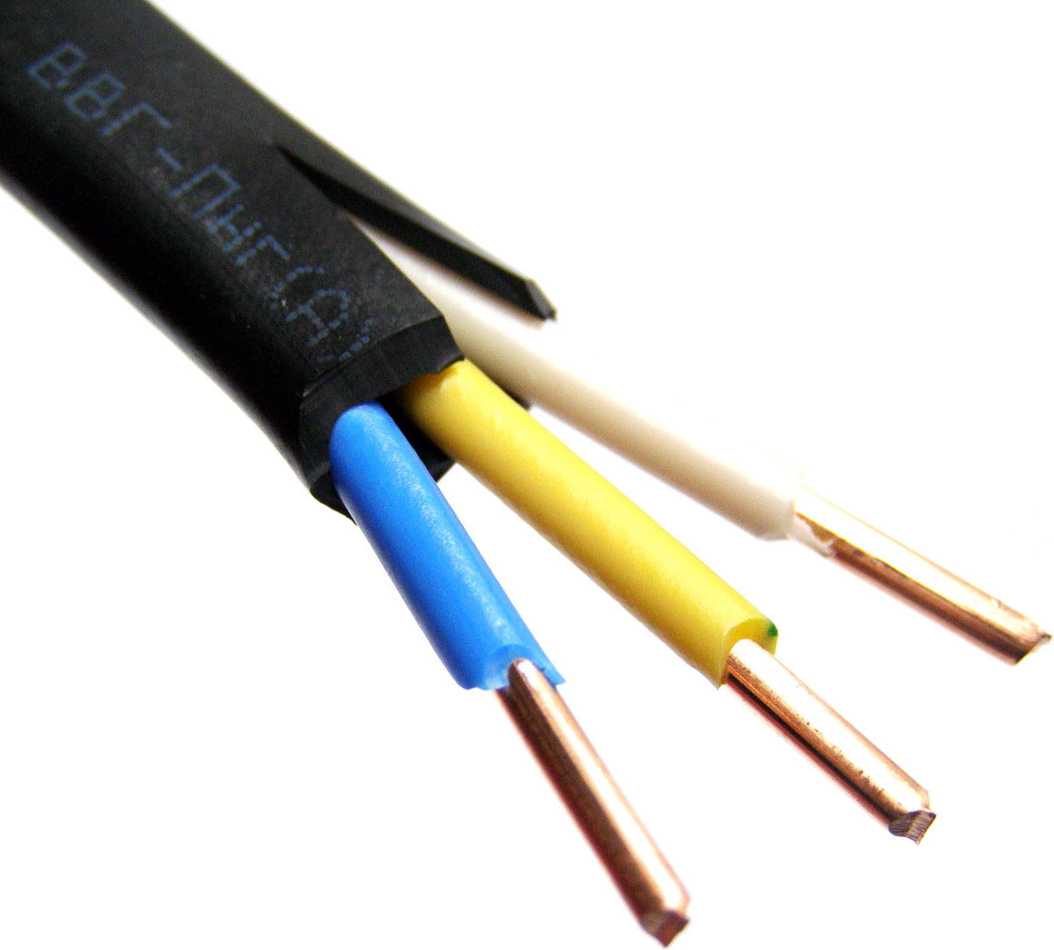

Кабели
Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:
Тип сети
В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;
Мощность кондиционера
В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;
Условия эксплуатации
Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

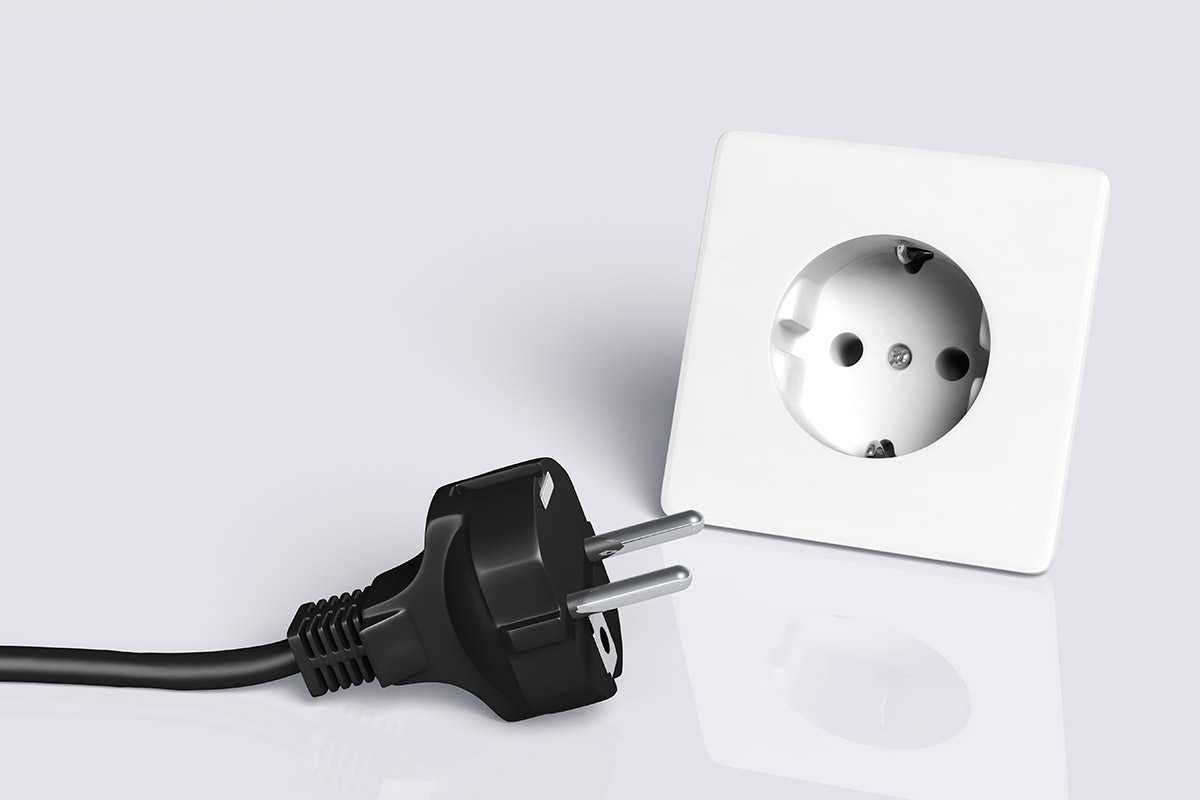

Розетка
Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:
Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;
Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;
-
Подключение к щитку должно осуществляться через автомат.
Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.
Технические требования к монтажу блоков
Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке
Так, для внутреннего блока необходимо соблюдать следующие параметры:
- расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
- расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
- расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.
Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.
Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.
Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти
Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.
Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.
Для установки внешнего блока требуется соблюдение следующих параметров:
- расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
- соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
- устанавливать на расстоянии не менее 1 метра от газовых труб;
- обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.
Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком — это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.
Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома
Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов
Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).
С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки — от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.
При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.
Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
Последовательность действий при установке кондиционера
Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:
- Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
- Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.
Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.
Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).
Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.
К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.
Инструмент вакуумирования
Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.
В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.
Заправка фреоном кондиционера
Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.
ВТОРОЙ ЭТАП МОНТАЖА – НАВЕСКА БЛОКОВ И ЗАПУСК ОБОРУДОВАНИЯ
1. Если трасса уже заложена и есть готовность для второго этапа монтажа, присоединение фреоновых трасс к блокам сплит системы необходимо выполнять только при стабильной плюсовой температуре на улице! Внутри медных трубок, в точке их выхода на улицу при околонулевой уличной температуре присутствует конденсат в виде мелких капелек воды. Перед первым запуском сплит системы воды во фреоновом контуре быть не должно, вне зависимости от того в каком агрегатном состоянии она находится! Вспомните точку росы из школьного курса физики – здесь без неё не обошлось. Мелкие водяные капельки невозможно испарить с внутренней стенки медной трубки вакуумным насосом, даже мощным, и даже если вакуумировать трассу несколько часов. Почему, спросите вы, ведь в вакууме вода испарится? Да потому, что на улице холодно, в помещении тепло, а газовых законов ещё никто не отменял.
О таком обязательном для климатехников приборе как вышеупомянутый вакуумный насос расскажем подробнее.
2. Обязательно уточняйте у климатехников используют ли они вакуумный насос! Если вам ответят “Он для бытовых сплит систем не нужен, мы и так всё отлично сделаем” – сразу ищите других исполнителей. Это не климатехники, а шабашники!
Вакуумный насос – недешёвый прибор, а зачем халтурщикам дополнительные затраты? Заказчик скорее всего не знает как должно быть правильно, а значит ничего страшного – ведь и так всё заработает.. Заработать то – заработает, но вот проработает недолго..
| Вакуумный насос с присоединённым манометрическим коллектором. Время вакуумации зависит от длины трассы и производительности насоса |
Вакуумация сплит систем важна потому, что:
А. Кондиционер – достаточно сложная техника внутри которой циркулирует фреон, смешанный с компрессорным маслом. Масло очень гигроскопично и боится попадания в него влаги (из воздуха). Вакуумный насос откачивает из фреонового контура атмосферный воздух, так как содержащаяся в нём влага впитывается компрессорным маслом (а не фреоном, как ошибочно считается) при работе сплит системы, что приводит к скорой поломке компрессора. Горе-“специалисты” скажут: “Зачем вакуумировать? Я сейчас вам и так систему фреоном продую, нас так учили ещё 20 лет назад.” И сделают “пшик” из медной трубки. “Вот видите, никакой бяки там внутри уже нет, беспокоиться не нужно.” “Специалисты” схитрили, грубо нарушив технологию! Продувка трассы действительно практиковалась в стародавние времена, этому действительно учили, а производители тогдашних кондиционеров описывали процедуру продувки в своих инструкциях. Да и компактный вакуумный насос был редкостью. Но время не стоит на месте, и если климатической технике со старыми фреонами (R12, R22) и минеральным компрессорным маслом процедура продувки не вредила, то с современными фреонами (R32, R410a, R407c) используется синтетическое компрессорное масло, интенсивно впитывающее влагу. Здесь продувка исключается – только вакуумация!Б. При работе вакуумного насоса во фреоновом контуре сплит системы создается отрицательное давление, ну почти вакуум. По манометрическому коллектору, присоединённому к вакуумному насосу, мастером контролируется герметичность всех вальцовочных соединений контура. Если утечка обнаруживается, то она скорее всего – именно на вальцовочном соединении. Негерметичную вальцовку (а их может быть и несколько) необходимо отыскать и переделать, после чего повторить процедуру вакуумации. Если оставить контур негерметичным, сплит система через достаточно короткое время утратит работоспособность и дозаправлять её фреоном будет бесполезно до тех пор, пока утечка не будет обнаружена и устранена.
Эффективность кондиционера
Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.
Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:
- станет работать практически непрерывно;
- будет расходовать много энергии;
- вскорости выйдет со строя.
Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.
Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.
Условие четвертое. Не следует накрывать кондиционер.
Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.
Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.
Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.
Протяженность фреоновой магистрали
Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.
Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.
Выясним, какими должны быть нормы установки и почему нельзя их менять.
Нормы расстояния между блоками
Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.
Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.
Длина трубопровода зависит от модели.
Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:
- максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
- минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).
Точные данные указаны в технических документах к конкретной модели.
По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.
Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.
Слишком короткий трубопровод
Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.
Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.
Последствия установки слишком короткого трубопровода бывают различными:
- поломка деталей кондиционера;
- переход вибраций от наружного модуля к настенному;
- нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.
Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.
Расстояние больше стандартного
Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.
Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.
Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.
Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.
Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций
Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.
Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:
Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.
Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.
И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.
Самые распространённые ошибки при монтаже кондиционеров
В принципе, самому установить сплит – не такая уж и сложная задача, но есть распространённые ошибки новичков, которых следует избегать:
- некачественное вальцевание медных трубок, которое приводит к потере фреона. Если не проследить за этим, придётся закачивать новый фреон, а это очень дорого;
- заломы на медных трубках могут появиться из-за некачественного монтажа. Движение хладагента будет затруднено, и это скажется на работе кондиционера;
- отсутствие вакуумизации – воздух в системе быстро выводит из строя компрессор;
- и наконец, никогда не стоит экономить на выборе материалов, заменять их аналогами, особенно медные трубки.
