Установка розеток и выключателей в гипсокартон

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

`img-7`

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

`img-8`

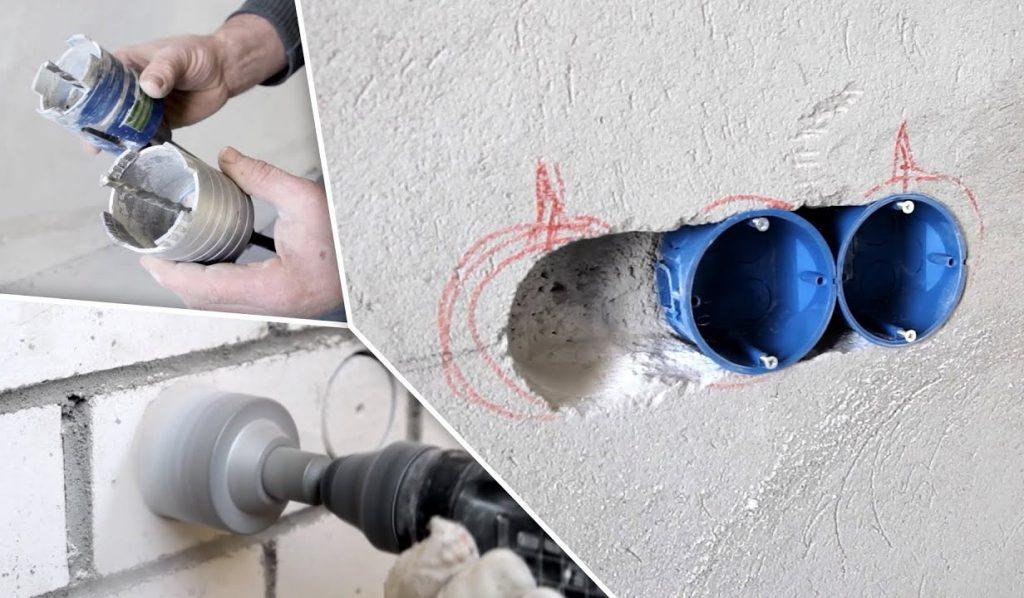

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

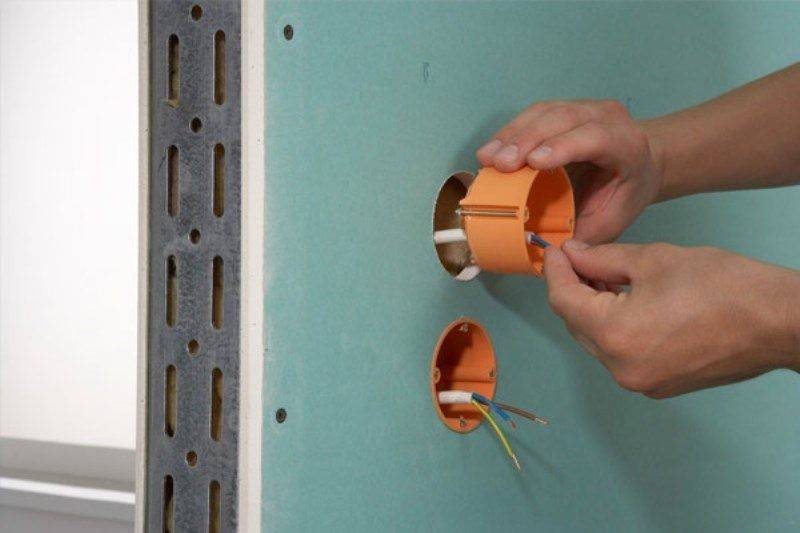

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

`img-11`

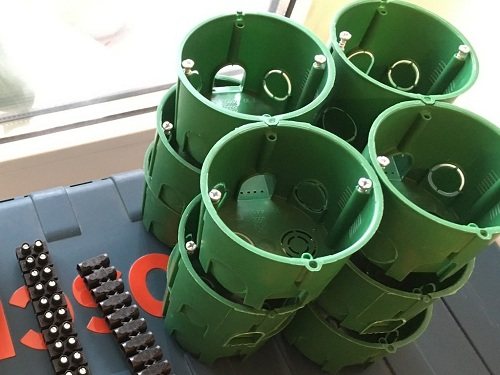

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

`img-12`

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Установить розетку на гипсокартон просто

Пройдем по этапам установки розетки на гипсокартон.

• Просверлить отверстия для подрозетника;
• Вывести, заранее проложенные кабели в просверленные отверстия;
• В подрозетниках выломать перфорированные дырки для кабелей;
• Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;
• Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;
• Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;
• Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
• Винты клемм заворачивайте надежно с повторным подворачиванием;
• Открутите в подрозетниках монтажные винты, которые стоят по его краям;
• После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
• Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;
• Завершается установка розетки установкой защитной крышки и декоративного обрамления.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине. Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами. Крепление осуществляется двумя способами:

1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

• на стадии сооружения конструкции;
• на стадии отделочных работ.

Подготовка к установке

Чтобы быстро и качественно выполнить монтаж розеток в гипсокартоне, понадобятся следующие инструменты:

• Электрическая дрель со специальной коронкой, ускоряющей и облегчающей монтаж. Стандартный диаметр фрезы-коронки составляет 68 мм;
• Индикатор для определения напряжения на электропроводах;
• Рулетку;
• Карандаш или маркер;
• Строительный уровень, для контроля монтажа;
• Крестовую отвертку, для фиксации коробки, для крепления сердечника розетки и электрических проводов.

После приобретения инструментов, можно готовить отверстие для подрозетника.

Инструкция сверления гипсокартона:

• По разработанной схеме находится место, для установки стакана. Рулеткой вымеряется нужное расстояние от уровня пола и отмечается точка на стене;
• Уровнем размечается центр будущего отверстия для установки розетки и ставится крестик;
• Электрической дрелью со специальной фрезой сверлится отверстие;
• Установив на крестик центр фрезы, аккуратно проделывается отверстие.

Монтаж нескольких гнезд

Монтаж розетки

Контроль правильности монтажа

Если все операции ранее были выполнены правильно, установка розеток в гипсокартоне будет осуществляться достаточно легко.

Для этого:

• Снимается с розетки декоративная накладка;
• К сердечнику подключаются провода, в специальном месте;
• Каждый провод вставляется в свое отверстие;
• Фиксирующими винтиками провода надежно закрепляются;
• При наличии заземляющего провода, необходимо устанавливать специальную розетку под него. При обычной сердцевине, заземляющий провод изолируется и остается свободным;

• Из коробки выкручиваются два винта, ими крепится вставленный в нее сердечник;
• Сердечник располагается ровно, а затем вкручиваются не до конца винты;
• После выравнивания розетки до идеально ровного положения, винты зажимаются.

Комплектующие для сборки розетки Сборка конструкции Установка розетки в гнезде Фиксирование накладки

Инсталляция накладной розетки

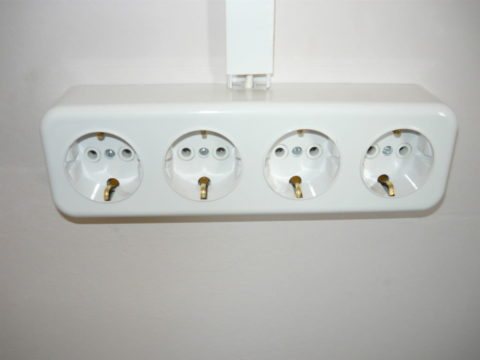

Общий вид накладной розетки с 4 гнездами

Иногда конструкции со стаканом заменяют электрические розетки накладного типа. В этом случае, нет необходимости сверлить в стенках отверстия и устанавливать подрозетники.

Цена такого способа установки конструкции ниже, но с эстетической точки зрения он не слишком привлекательный. Конструкция накладного типа имеет массивный вид. К тому же провода, которые протянуты по стенам, ухудшают интерьер комнаты. Но в отдельных случаях, такой вариант обоснован.

Например:

1. Когда между конструкцией ГКЛ и стеной очень малое расстояние — меньше 45 мм, а под рукой нет перфоратора.
2. Электропроводка, которая идет снаружи и накладные розетки, могут использоваться при оформлении комнаты в стиле ретро, лофт или стим-панк.

В таких случаях используются специальные огнестойкие электропровода, расположенные в неподдающейся горению изоляции. Находиться они могут в гофрированном рукаве.

К стенке из гипсокартона электропроводка крепится клипсами, а розетка привинчивается к стене винтами, как накладка. Преимущества накладной конструкции — можно в любое время поменять ее месторасположение, для подключения электроприборов в нужном месте.

Установка розетки в стенку из ГКЛ достаточно простая. Ее каждый может выполнить самостоятельно. Как произвести монтаж розеток и выключателей в гипсокартоне, видео показывает во всех подробностях.

Установка стакана

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдёте хороший ролик, который подскажет все нюансы работ. Монтаж розетки в гипсокартонной стене начинается с установки подрозетника.

Процесс монтажа производится в следующей последовательности:

• В днище подрозетника прорезается отверстие для проведения через него проводки;
• Протягивается в это отверстие, проложенный в обшивке стены, провод. При этом снаружи необходимо оставлять небольшой запас проводов;
• В проделанное отверстие вставляется подрозетник так, чтобы он не смог пережимать электропроводку;
• С помощью уровня проверяется установка стакана по горизонтали;
• Отверткой затягиваются винты для крепления коробки.

Установка подрозетника в стену

Пошаговая инструкция монтажных работ

Последовательность этапов:

• Вырезается отверстие. По нарисованной схеме электропроводки определяется место расположения розетки. Крестиком помечается центр будущей полости, которая аккуратно высверливается специальной насадкой-фрезой при помощи дрели или шуруповерта (не спеша, без нажима на инструмент, на средних оборотах). Если требуется установить целый блок, сначала производится разметка всех предполагаемых дыр и только после этого поочередно они высверливаются. Диаметр должен соответствовать размеру подрозетника (у стандартного d=68 мм).
• Монтируется подрозетник. Пластиковое гнездо оснащено 4-мя винтами: 2 фиксируют распорными лапками конструкцию и 2 крепят наружную накладку из металла. В днище имеется перфорированный контур для электрического кабеля, по которому вырезается сквозное отверстие и выводится провод. Крепежные винты затягиваются до упора лапок поверхность. Коробка выравнивается относительно стены из ГКЛ.
• Устанавливается розетка. Предварительно снимается декоративная пластиковая панель и ослабляются клеммные (зажимные) винты. Концы кабеля соединяются с клеммами и прочно затягиваются. Розетка размещается в гнездо и фиксируется винтами либо зажимается металлической пластиной (зависит от конструкции изделия), закрывается верхняя крышка.

Полезные советы

1. Производить монтаж электрооборудования своими руками впервые желательно под руководством опытного наставника.

2. Необходимо проверить любым доступным способом наличие напряжения в проводах (индикаторной отверткой или мультиметром). Работать можно только при отсутствии электропитания в сети.

3. Для подведения тока оптимально использовать трехжильный кабель с двойной изоляцией с диаметром жилы 2,5 мм (сечение выбирается в зависимости от предполагаемой нагрузки).

4. Выводить в отверстие провод с запасом не менее 25-30 см.

5. Глубина стандартного подрозетника – 45 мм. Этот размер необходимо учитывать при выравнивании стен гипсокартоном. При недостаточном расстоянии между поверхностями в основе выдалбливается углубление соответствующего размера в месте расположения точки электропитания.

6. При отсутствии специальной фрезы используется нож для ГКЛ. В толстых листах по нарисованному кругу тонким сверлом намечается контур, затем отверстие прорезается

Учитывая хрупкость материала, работать следует предельно осторожно

7. Если электрический провод уже выведен на поверхность гипсокартонной стены, его либо проталкивают внутрь, либо загибают вверх или вниз и вырезают дыру рядом. Декоративная накладка на розетку скрывает примерно 1 см прилегающей площади и закроет увеличенное отверстие.

8. Излишки выводятся за дно подрозетника. Фиксировать кабель рекомендуется с небольшим припуском, так как при усадке или других движениях стен возможен обрыв.

9. У трехжильного кабеля провод заземления фиксируется на среднем контакте.

10. Схема протяжки, нанесенная на поверхность стены, сделает монтаж быстрее и проще.

11. Для точной разметки использовать строительный уровень. Центры двух и более элементов располагаются на одной горизонтальной линии.

12. Правильно установленный подрозетник не должен пережимать электропровод. При отсутствии свободного пространства между стеной и дном коробки кабельное отверстие лучше сделать с боку.

13. Дополнительной прочности креплению придаст шпаклевка небольшой зоны ГКЛ вокруг присадочного отверстия до фиксации винтами.

14. Если стена из пеноблоков и ГКЛ крепится без каркаса, то есть зазора для подрозетника нет, варианта два: либо применять неэстетичную накладную розетку, либо штробить каналы и углубления под коробку.

15. Декоративная накладка устанавливается по окончании отделочных работ.

16. При отсутствии чистового пола разметка производится с учетом его высоты.

17. При установке нескольких розеток крепежные лапки фиксируются в вертикальном положении. До 5-ти элементов рекомендуется использовать специальные блочные изделия.

18. Традиционно провод с фазой располагается слева.

19. Выбирайте более надежную модель с двузубой лапкой.

20. Розетка прослужит дольше, если клеммы предварительно смазать холодным припоем.

Подрозетники: формы и размеры

Подрозетников, предназначенных для ГКЛ, достаточно много, и чтобы выбрать правильную фурнитуру нужно разбираться в размерах и параметрах.

Достаточно много производителей производят подрозетники, самыми известными на рынке являются:

• Schneider Electric;
• Hegel;
• Tyco;
• Legrand4;
• Gusi Electric и другие.

Формы подрозетников Установочных размеров, по которым квалифицируется эта фурнитура, всего два:

• внешний диаметр (d2);
• глубина (H).

Существуют стандартные диаметры подрозетников, исчисляемые в миллиметрах:

• 60;
• 64;
• 65;
• 68;
• 70;
• 75 мм.

Кроме этого, есть еще и специальные нестандартные параметры.

Самым распространенным и востребованным считается подрозетник с диаметром 68 мм. Именно этот вариант электрики считают правильным.

Что касается глубины, то она варьируется:

• 40;
• 42;
• 45;
• 60;
• 62(размеры в миллиметрах).

Глубина определяется местом установки. Если гипсокартонная конструкция находится на приличном расстоянии от основания, то стоит выбрать глубину фурнитуры 60–62 мм. Это поможет сделать разводку и подключение электропроводки намного проще и удобнее. Некоторые электрики сейчас стараются отказаться от распределительных узлов, а проводят разводку в подрозетниках. Поэтому и предпочитают такую глубину, так как дорог каждый миллиметр.

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

• Подбираем коронку нужного размера и устанавливаем в шуруповерт;
• Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Нарезка углубления по периметру окружности

Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Поверхности коробки и обшивки совпали

Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

• Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
• Выкручиваем оставшуюся пару шурупов на подрозетнике;
• С розетки снимаем наличник;
• Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
• Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.
