Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Плюсы и минусы мобильного кондиционера

Начнем с достоинств маленьких мобильных кондиционеров

Их немного, но некоторых из них заслуживают внимание

1. Мобильность. Стопроцентная только у прибора без воздуховода. Вторая позиция имеет мобильность относительную, потому что сам агрегат привязан воздуховодом к месту его вывода на улицу.
2. Монтаж не требует сложных манипуляций с устройством, его подключением и настройкой.
3. Нет коммуникационных элементов для циркуляции хладагента и удаления конденсата.
4. Небольшие габариты и вес.
5. Невысокая цена (относительно).
6. Нет надобности согласовывать место установки с арендодателем.
7. Широкий модельный ряд в плане хладопроизводительности.

Теперь о недостатках, которых намного больше, чем преимуществ.

1. Компрессор находится внутри помещения. Он в процессе работы нагревается, повышая температуру воздуха. Получается так, что кондиционер мобильный и сам охлаждает помещение, и сам его тут же нагревает. Работающий компрессор – это повышение шума, что уже минус.
2. Отсутствие дренажа для конденсата. В конструкции устройства в нижней части корпуса есть емкость, куда сливается сконденсированная вода. Ее периодически надо освобождать своими руками.
3. Наличие воздуховода. Во-первых, это снижение презентабельности внешнего вида прибора. Да и дизайну интерьера он не привносит положительных моментов. Во-вторых, прогоняемый через воздуховод теплый воздух тут же через стенки передает тепло в помещение. Причина – отсутствие теплоизоляции воздуховода.
4. При небольших габаритных размерах мобильные установки занимают некоторое пространство. А это не всегда удобно, особенно в небольших помещениях.
5. Как и сплит-системы, мобильные кондиционеры забирают воздух из помещения, охлаждают его и опять возвращают обратно. То есть они не насыщают его кислородом, хорошо, что установлены фильтры.

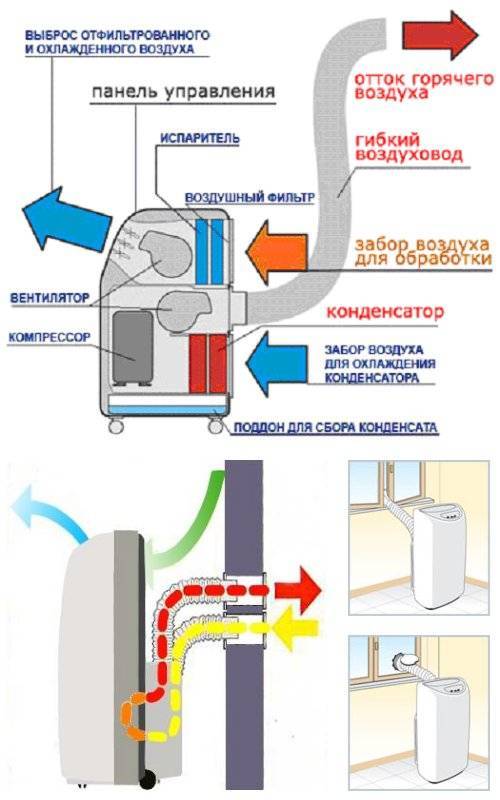

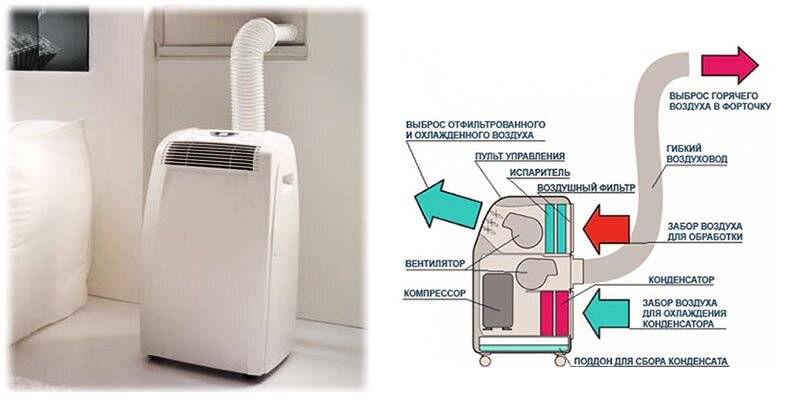

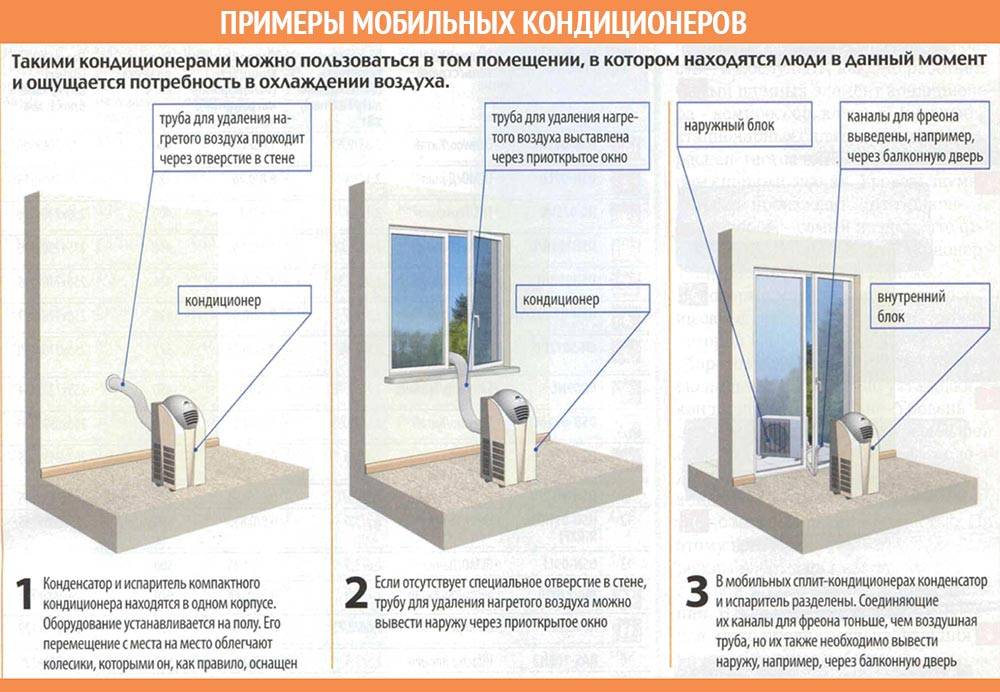

Принцип работы мобильного моноблока

Чтобы удалить теплый воздух, вырабатываемого компрессором, моноблок оборудован гибкой гофрированной трубой, которая выводится на улицу (через оконный проем и т.п.) По понятным причинам отвод теплого воздуха должен быть грамотно продуманным, иначе вся работа мобильного моноблока будет бесполезной.

Дренажная система моноблока отводится несколькими путями:

• В специальный сборник конденсата (его нужно периодически опорожнять)
• Выводится в специальную трубу, которая заканчивается в емкости, которую так же необходимо опорожнять

Другими словами, мобильный кондиционер очень похож на популярные сплит-системы, но есть отличия, достоинства и недостатки, о них мы поговорим ниже.

Закрытые мобильные кондиционеры

Напольный кондиционер закрытого типа

Принцип их работы несколько отличается от работы Сплит-системы или того же холодильника.

• Через инжектор хладоагент, например фреон или хладон, попадает в испаритель.
• Там он испаряется, при этом поглощает большое количество тепла.
• Через радиатор испарителя пропускается воздух с помощью вентилятора, что позволяет ему быстро охладиться и выйти наружу.
• Из испарителя пары фреона высасываются компрессором и закачиваются в конденсатор.
• В нем пары остывают и превращаются в жидкость.
• Дальше они попадают по трубопроводу, проходя инжектор, в испаритель. Цикл начинается сначала.

Что касается отличия принципов работы сплит-системы и напольного кондиционера, то в системе внутренним блоком является испаритель, а конденсатор находится снаружи. Таким образом, оба контура находятся отдельно друг от друга. В системе смешивание воздуха обрабатываемого и технического не происходит, а в кондиционере такое возможно по такой схеме:

• Через воздухозаборник теплый воздух попадает в холодный контур, где он охлаждается.
• Его тепло попадает в горячий контур, от куда дальше передается техническому воздуху, поступившего из технического воздухозаборника. А охлажденный воздух через отверстие возвращается в комнату.
• Вместе с техническим воздухом излишки тепла выходят наружу.

Термодинамика

Руководстве по установке и чисто технических сведений, вроде вышеприведенных, недостаточно, чтобы напольные кондиционеры показали все собственные хорошие качества, а недостатки их стушевались. Необходимо достаточно хорошо понимать сущность всего процесса охлаждения квартиры летом в жару. Для этого придется немножко углубиться в дебри термодинамики.

Попробуем подсчитать

Чтобы лучше осознать, как выжать из напольного кондиционера все, что он может, проделаем пример расчета кондиционера, а потом привяжем его к техническим свойствам «тумбочки» или «чемодана». Для начала сделаем некоторые допущения. Но не очень уж отвлеченные, наподобие: «Представим себе, что тело человека имеет форму шара». Наоборот, вполне житейские и всем понятные.

Итак, имеем хрущевку общей площадью 50 кв. м. на последнем этаже дома из панелей. Чердачного этажа или техэтажа нет; над головой через плиту – черная битумно-рубероидная крыша такой же площади. Но стены всего дома хорошенько, миллиметров на 100, изолированные ЭППС, а пол цокольного этажа – 50 мм вспененным вермикулитом. В окнах – двойные стеклопакеты, оклеенные термоотражающей пленкой, да так же и маркизы навешены.

В такой «термос» подавляющая часть теплового потока будет поступать через крышу от солнечных лучей. В ясный летний полдень на квадрат в средних широтах придется около 0,8 кВт, а на жилую площадь – 40 кВт. Это более 20 электрических каминов, чего же мы не варимся заживо?

Самое первое, не 40 кВт, а не больше 20. Нагреваемая с одной стороны поверхность излучает ИК туда и обратно, и в жилую площадь уйдет не больше половины; это именитый из физики эффект экранирования. Конвекция от крыши заберет еще 4-5 кВт, но мы ими для запаса надежности расчета пренебрежем.

Тогда, выходит, нам для комфорта необходим «кондей» на 20 кило тепловых? А потому как 100% КПД не бывает, то где нибудь на 30 электрических? Не бывает такой проводки в квартирах хрущевского типа, даже в том случае, если владельцам деньги девать некуда. Как люди охлаждаются?

«20 кило тепловых» – полностью ошибочно. Точнее, правильно, если необходимо остынуть до полного нуля, до 0 К или до –273,16 градуса Цельсия. А нам (не станем требовательны) необходим всего-то верхний предел комфортности в +27°C при +55°C на раскаленной крыше.

В кельвинах +55°C будет 55 + 273 = 328 К. Нам же необходимо 27 + 273 = 300 К. Чтобы не париться в прямом смысле слова, необходим термоградиент (разница температур) в 28 градусов. Однако это безусловное значение; его необходимо привязать к полному нулю. Для чего?

Вспомним школьную физику: мощность излучения нагретого тела пропорциональна четвертой степени его температуры; с достаточной для понимания сути дела точностью хрущевку считаем полностью черной. Что это означает? Нас греет Солнце, но и мы-то нагреты относительно полного нуля, и не слабо – до 300 кельвинов. Значит, мы тоже излучаем ИК, и для охлаждения до комфорта необходимо только лишь возместить разницу между ИК получаемыми и отдаваемыми.

Поделим комфорт на наружку, в кельвинах (пляшем от полного нуля!): 300/328 = 0,9146. Это значение необходимо построить в четвертую степень (как излучает нагретое тело?), т.е. помножить самое на себя 4 раза: 0,9146х0,9146х0,9146х0,9146 = 0,699, что примерно 0,7. Другими словами, из приобретаемых от каждого квадрата нагретой крыши крыши 400 Вт (а не 800!) 70%, 280 Вт, мы здесь же отпихиваем от себя назад в просторы Вселенной, а предоставить кондиционеру выкинуть еще для комфорта необходимо всего по 400 – 280 = 120 Вт с каждого квадрата крыши.

А сколько над нами на крыше квадратов? Так же, сколько и общих – 50. И выкинуть наружу необходимо 0,12 кВт/кв. м х 50 кв. м = 6 кВт. Для чего придется поставить климатический прибор электрической мощностью 8-10 кВт. Схоже уже на то, что рекомендуют кондиционерщики? Не жулики, выходит.

Схема работы

Главное отличие заключается в формате внутреннего блока, который можно с одинаковой эффективностью монтировать горизонтально на потолок и вертикально на пол впритык к стене.

Распределение воздуха идет с торца внутреннего блока. Притом есть варианты с двухсторонним расположением выпускных жалюзи и с односторонним, что встречается чаще. При размещении блока на потолке поток холодного или теплого воздуха в зависимости от выбранного режима направляется вдоль потолка, равномерно распределяя воздух по помещению. В случае установки возле стены поток направляется вдоль стены снизу вверх.

Поверхностное распределение воздуха показывает себя лучше, чем поток, направленный от стандартного настенного блока внутрь объема помещения, что в первую очередь сказывается на самочувствии людей, пребывающих в помещении.

Ситуации, в которых напольно-потолочный кондиционер будет лучше:

• Торговый зал с плотно заставленными стенами под стенды – удобно монтировать внутренний блок горизонтально на потолок.
• Офисное помещение – скрытая от широкого обзора установка на полу под стенкой обеспечит равномерное распределение воздуха по помещению. Направленный поток так же способен зонировать объем помещения на две части, создавая тепловую завесу или струю прохладного воздуха.
• В отсутствие подвесного потолка, где можно было бы поместить кассетный блок, идеальной заменой будет напольно-потолочный кондиционер.

Забор воздуха выполняется с лицевой стороны внутреннего блока через широкую решетку, за которой скрывается фильтр грубой очистки. За счет большей площади входной решетки и узкого выходного сопла с жалюзи создается направленный ламинарный поток в виде плоской струи с постепенным рассеиванием на значительном удалении от блока.

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?

В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

• Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
• При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

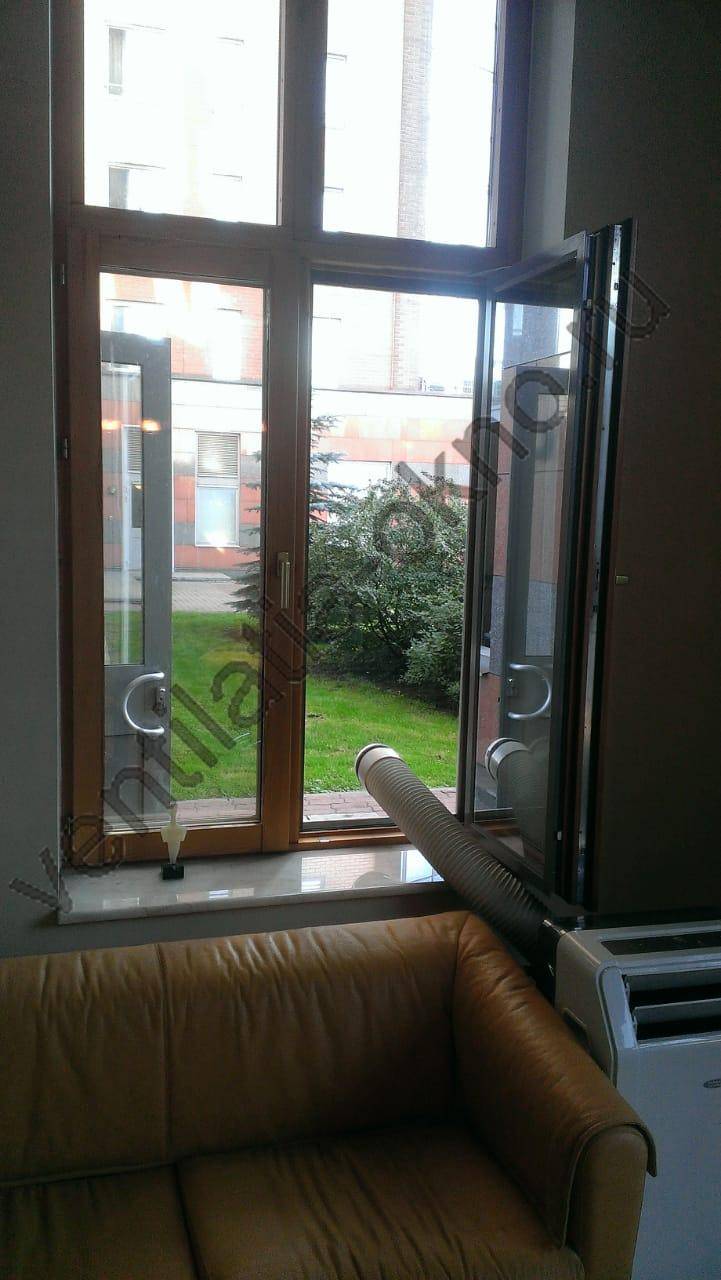

Открытая створка

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

• Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
• Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.

вставка в окно для мобильного кондиционера купить

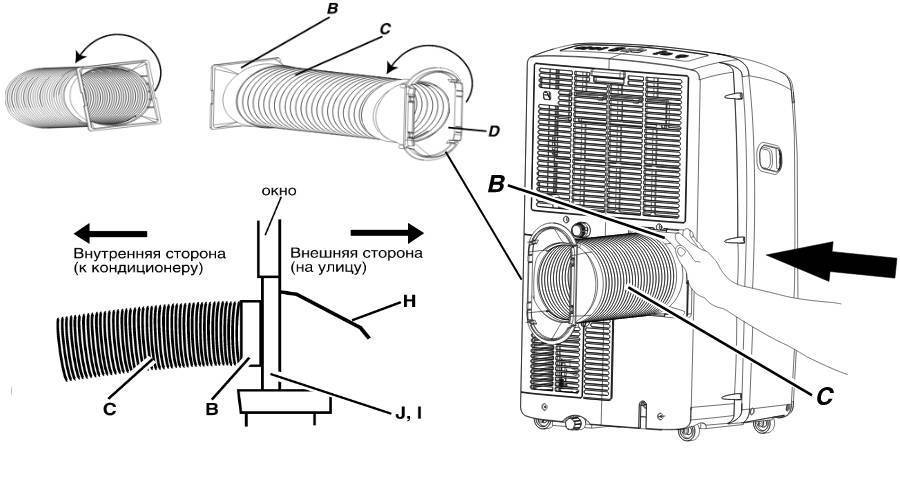

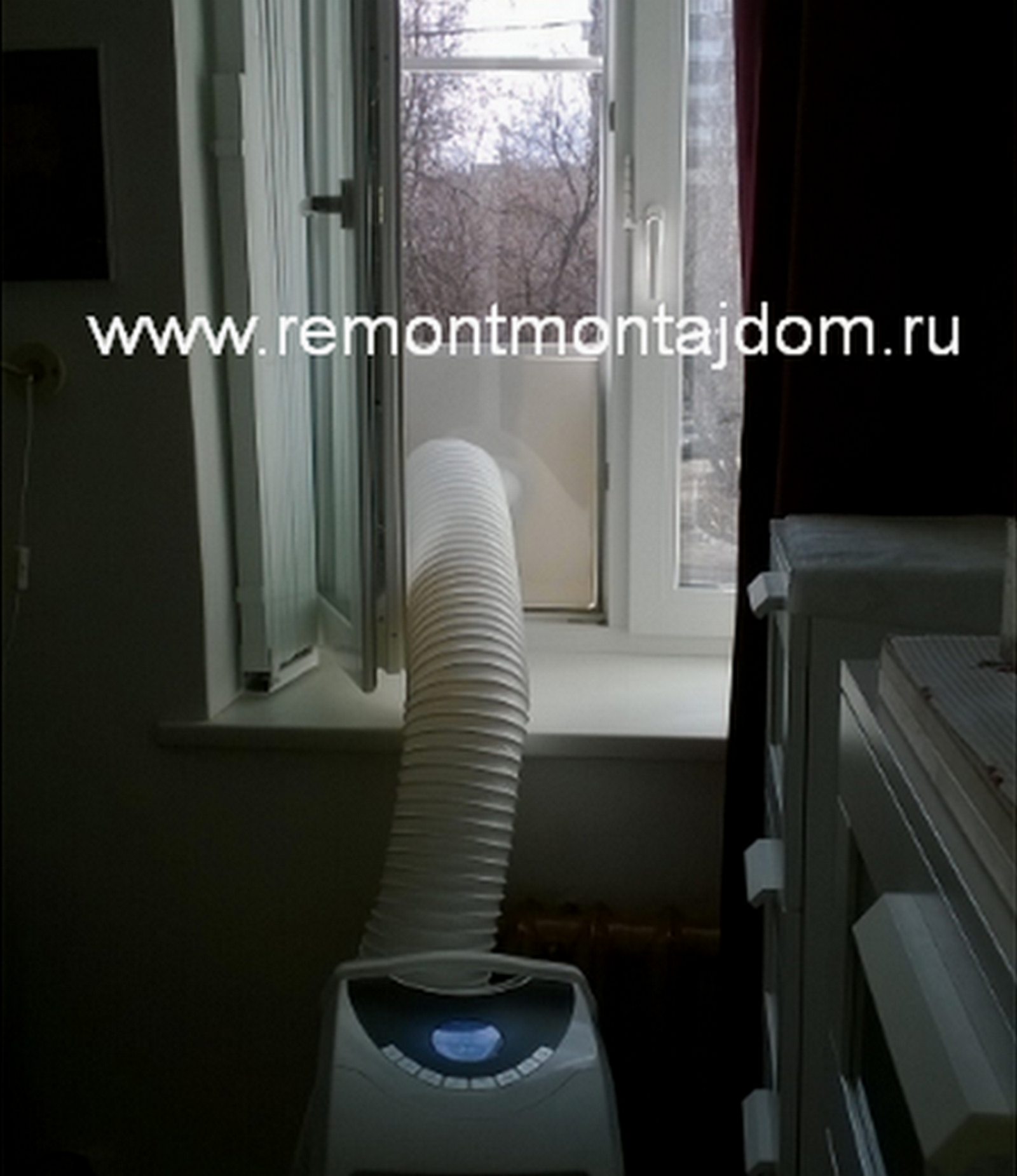

Как вывести гофру от мобильного кондиционера в окно?

Вентиляция мобильного напольного кондиционера!

В сфере нашей деятельности приходилось решать не мало нестандартных решений, как вывести гофру в окно мобильного кондиционера своими руками?

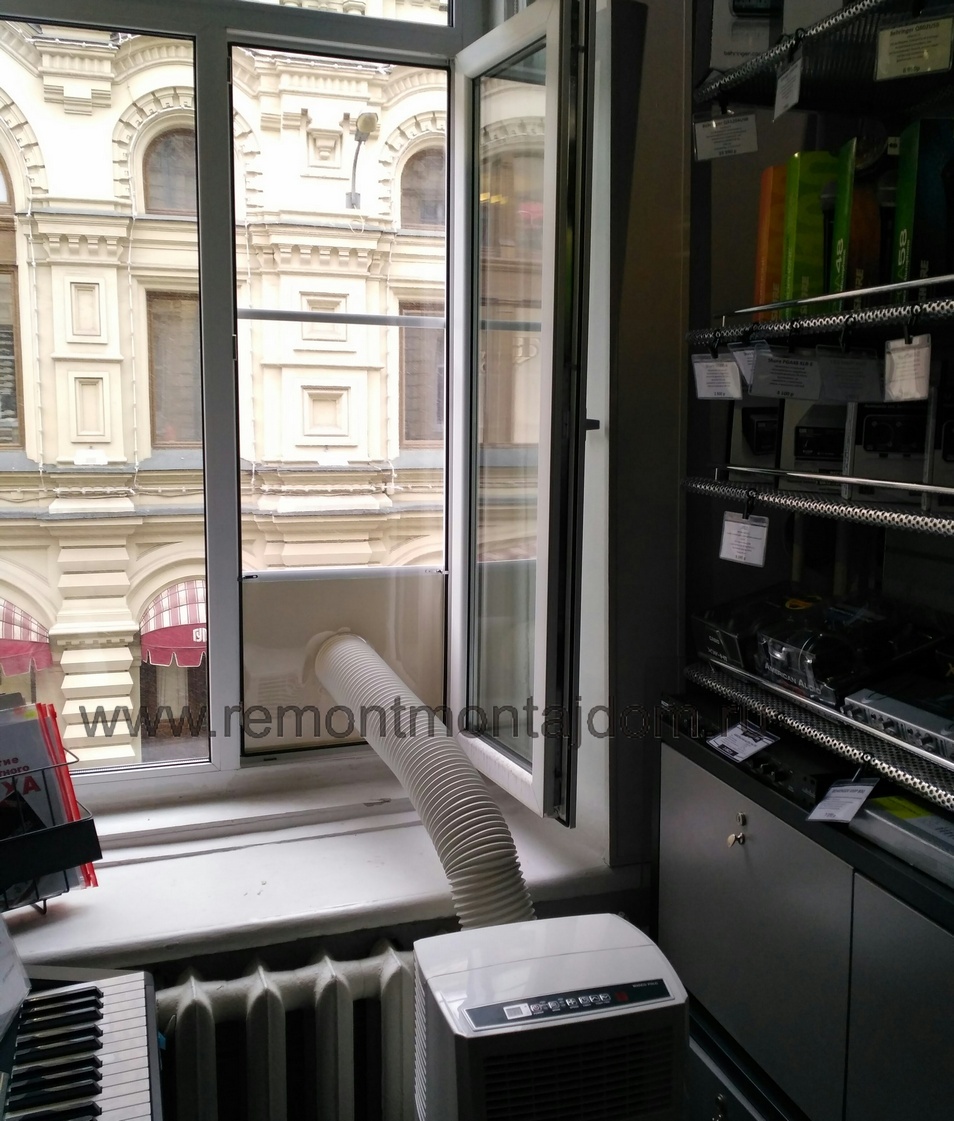

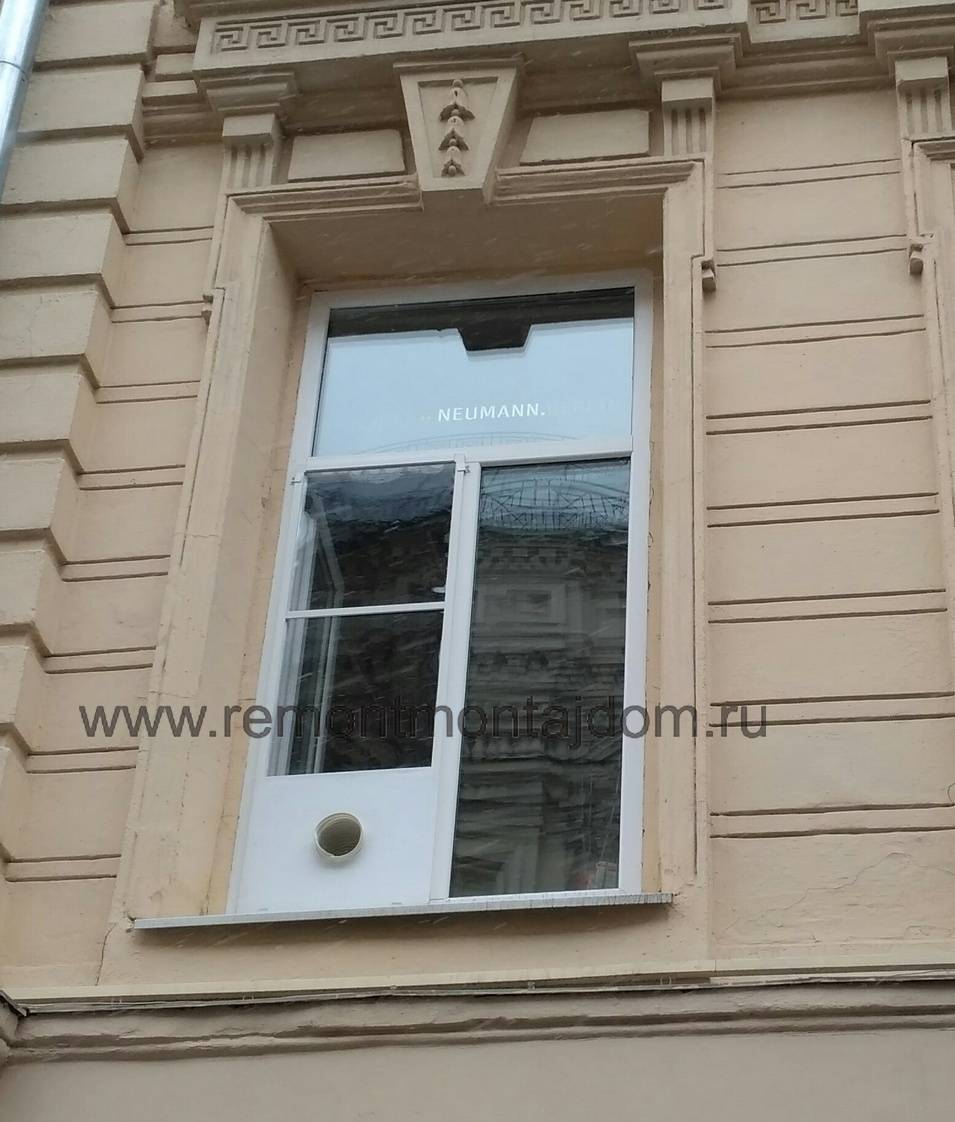

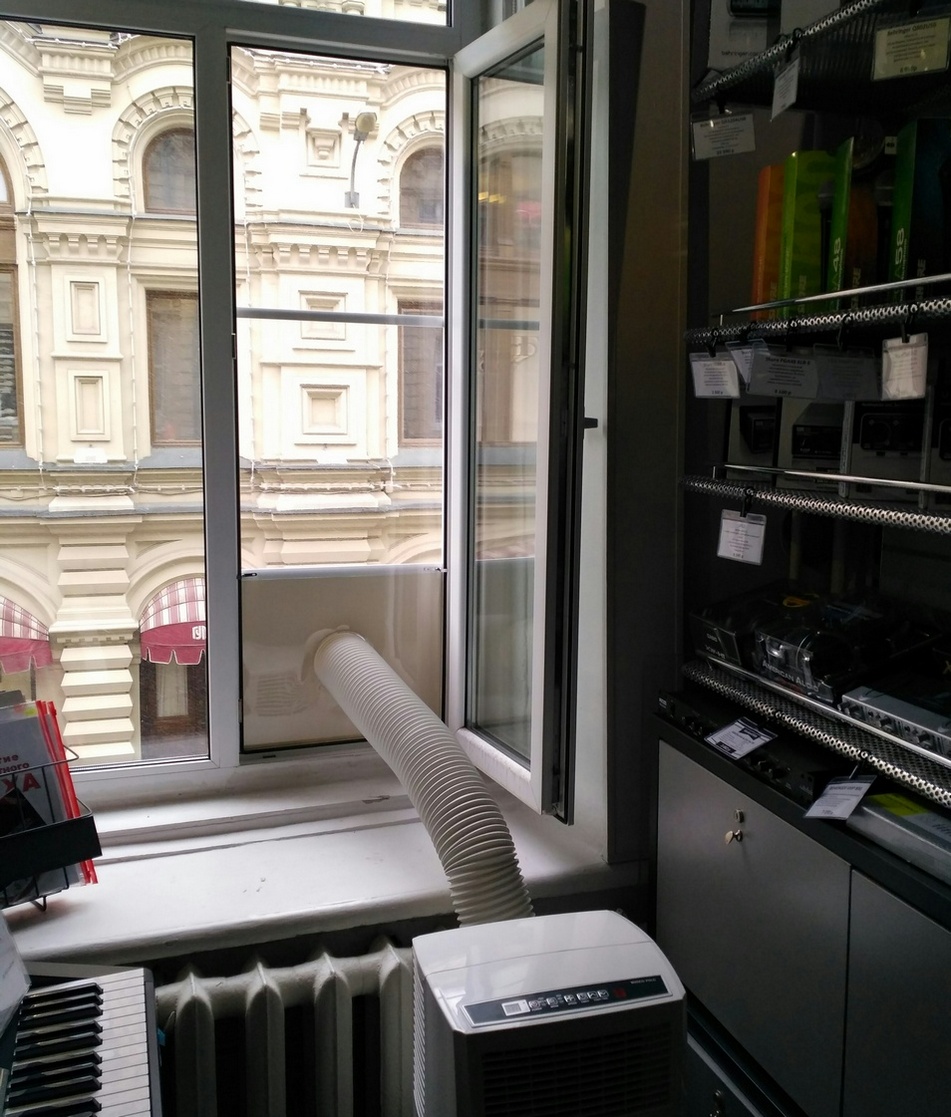

Вставка мобильного кондиционера в пластиковое окно

Оконная вставка (рамка) для мобильного кондиционера из оргстекла.

ВСТАВКА В ОКНО ДЛЯ МОБИЛЬНОГО КОНДИЦИОНЕРА

Мы всегда обращали внимание на вопросы, предложения и отзывы наших клиентов. И столкнулись с таким вопросом, как вентиляция мобильного (напольного) кондиционера, в частности выводы гофры (трубы) в окно для вентиляции мобильного кондиционера , не повреждая конструкции окон. Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием , для вывода гофры мобильного кондиционера , также установка (вывода) гофры в глухие окна, с переделкой створки окна

Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера

Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием , для вывода гофры мобильного кондиционера , также установка (вывода) гофры в глухие окна, с переделкой створки окна. Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера.

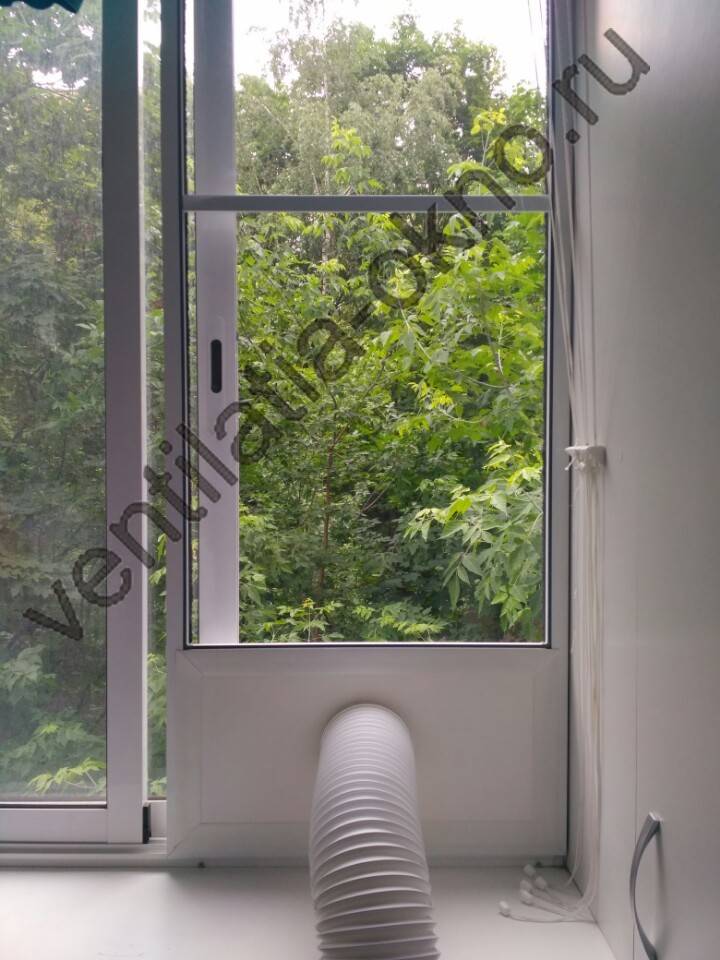

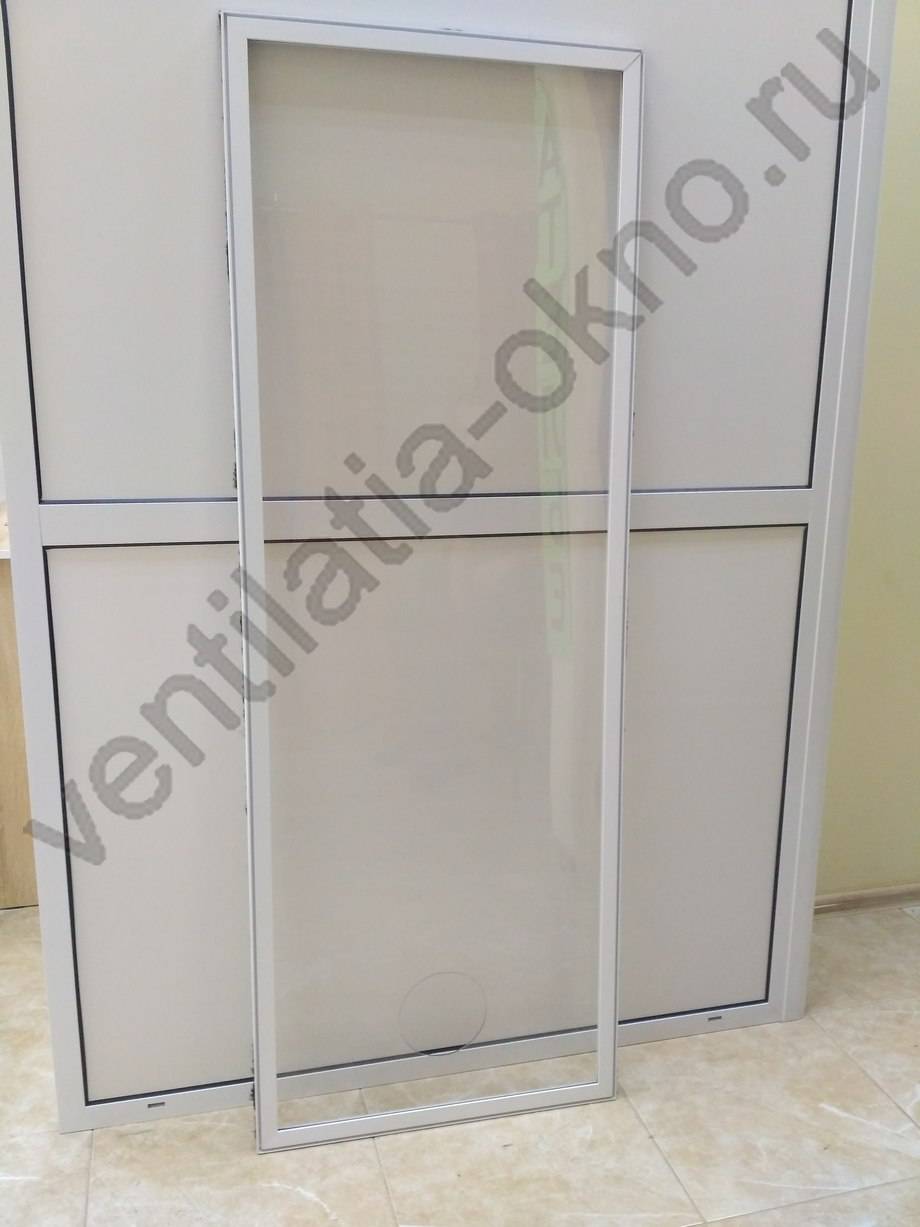

Вставка в окно для воздуховода мобильного кондиционера

Это съёмная, легкая рамка с прозрачным материалом в алюминиевом каркасе. Устанавливается также, как москитная сетка, в те же крепления. Не нужно делать лишних отверстий. Прозрачный материал очень прочный, не боится дождя, солнца. Если на улице пойдет сильный дождь, Вы с легкостью сможете сами отсоединить гофру (трубу) от рамки, не снимая ее (рамку) с окна, при этом закрыть окно. Так же возможно производства с разной цветовой гаммой, любой сложной конструкции окон, учитывая пожелания заказчика.

Как установить мобильный кондиционер в квартире с пластиковыми окнами?

Наша работа начинается с Вашего звонка. Вас соединяют с мастером, Вы можете задать мастеру интересующие Вас вопросы по поводу вентиляции мобильного напольного кондиционера. Договаривайтесь о встрече с мастером в любое удобное для Вас время. заказывайте заявку с указанием номера телефона, точного адресе, куда мастеру надо подъехать. Перед выездом к Вам, мастер позвонит Вам, сообщит через какое время подъедет по указанному адресу. Снимет замеры, сообщит вам о стоимости изделия. В течении 2-х дней изготовим, установим рамку вставку для вентиляции мобильного кондиционера, подсоединяя трубу (гофру) напольного кондиционера.

Стоимость данной съемной рамки варьируется от сложности окон, от размера.

Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла.

Замер, изготовление и монтаж до 1 м2 — 5500руб. Свыше — площадь Х на 4500руб.

Без замера, только изготовление и монтаж до 1 м2 — 5000руб. Свыше — площадь Х на 4500руб.

Без замера и монтажа (самовывоз) до 1 м2 — 4500руб. Свыше — площадь Х на 4500руб.

Заказ больше двух рамок — 5%

Стоимость оконной вставки (рамки) для мобильного кондиционера из оргстекла.

Без замера, только изготовление и монтаж до 1 м2 — 7000руб. Свыше — площадь Х на 6500руб.

Без замера и монтажа (самовывоз) до 1 м2 — 6500руб. Свыше — площадь Х на 6500руб.

Заказ больше двух рамок — 5%

Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла на раздвижные окна

Без замера, только изготовление и монтаж до 1 м2 — 6000руб. Свыше — площадь Х на 5500руб.

Без замера и монтажа (самовывоз) до 1 м2 — 5500руб. Свыше — площадь Х на 5500руб.

Заказ больше двух рамок — 5%

Выезд мастера по Москве и до 5км от МКАДа бесплатно.

От МКАДа более 5км. каждый км. 30руб.

Установка напольного кондиционера своими руками

Ме работаем в Москве и Московской области.

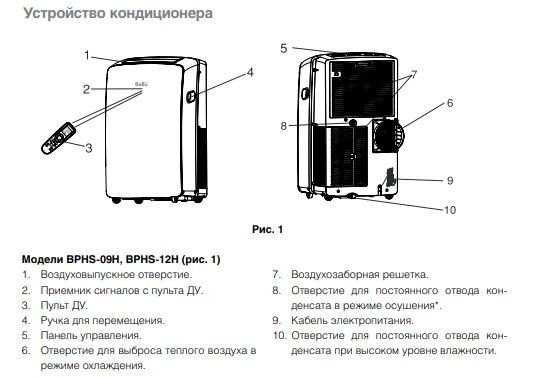

Напольный кондиционер: особенности

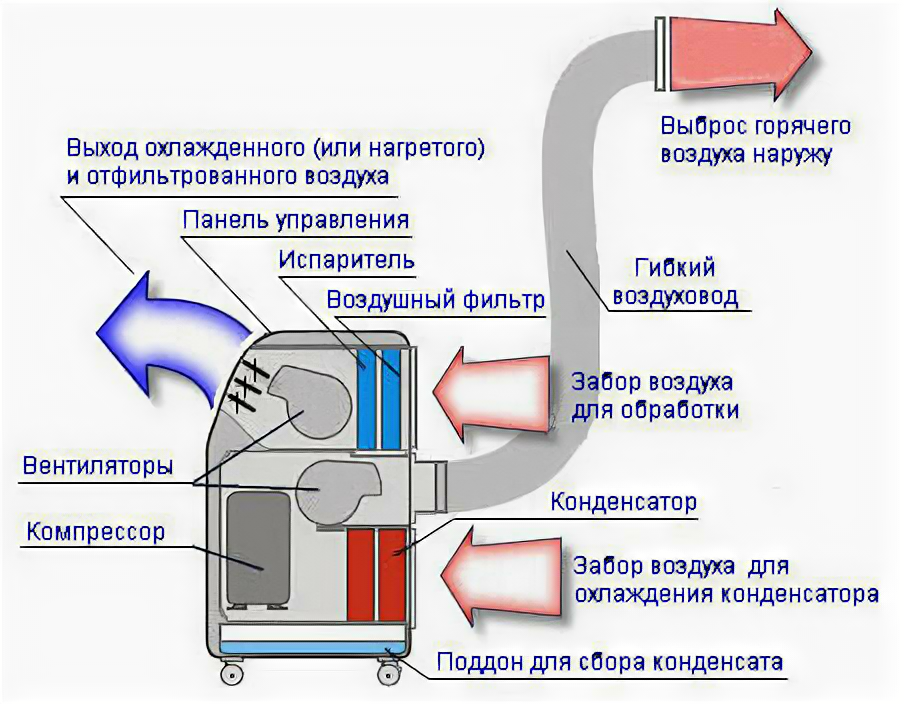

Это устройство довольно простое. В мобильный блок встроены вентилятор или конденсатор, водяной и воздушный фильтры, контейнер и помпа, снаружи расположен блок управления, а также есть модели с воздуховодной трубой или без нее. Корпус полностью герметичен, а сам кондиционер не занимает много места, легко переносится и перевозится при необходимости.

Бывают устройства с компрессорами и без них. Первые работают следующим образом:

1. Компрессор сжимает хладагент.
2. Последний охлаждается, и становится жидким.
3. Хладагент подается в конденсатор.
4. Переходит в испаритель, в котором под давлением превращается в газ.
5. Хладагент забирает тепло, оседая в виде конденсата в испарителе.
6. Возвращается в конденсатор и цикл повторяется.

В устройствах без компрессора воздухообмен производится при помощи вентилятора. Он «прогоняет» теплый воздух через фильтры, в которых он очищается, увлажняется и охлаждается, а затем вновь подается в комнату. Эффективность таких устройств напрямую зависит от уровня влажности: чем она меньше, тем быстрее охлаждается воздух.

У мобильного климатического оборудования есть свои преимущества и недостатки, которые следует учесть перед покупкой.

Плюсы

К ним можно отнести:

• небольшие габариты;
• мобильность;
• небольшой вес;
• приемлемую стоимость;
• большую мощность;
• наличие нескольких режимов;
• экономию электричества;
• очищение воздуха.

Минусы

Недостатками считают:

• длительность охлаждения воздуха;
• обязательный уход за устройством: очистка фильтров, удаление конденсата;
• шум при работе.

Конечно, напольный кондиционер не может сравниться по эффективности со сплит-системой, но вполне способен ее заменить.

Установка мобильного кондиционера своими руками

Большинство людей считают, что данное оборудование монтируется очень легко. Безусловно, установка мобильного кондиционера в квартире отличается от тех работ, которые проводят для стандартных кондиционеров сплит-системы. Но и для этих целей все же необходимы определенные навыки и знания.

Главной особенностью моноблока является то, что при покупке аппарата предлагаются определенные услуги специалистов по установке. В первую очередь необходимо вывести теплый воздух, вырабатываемый компрессором, на улицу. Поэтому изготавливают специальную оконную вставку.

Для установки моноблока в помещении следует приобрести некоторые материалы и оборудование:

• Лист плотной пластмассы, имеющей толщину более 9 мм. Данный материал служит для изолирования холодного воздуха от теплого, находящегося внутри помещения.
• Устройство для распиливания твердого материала, а именно листа пластмассы.
• Скотч или малярная лента, способная выдерживать кусок пластмассы на окне.
• Монтажная пена, которая обеспечивает защиту от проникновения воды и воздуха.
