Трековые светильники – внешний вид, монтаж и установка
Трековые светильники становятся всё более популярными. За последнюю пару лет всё больше производителей включают в ассортимент именно их. Не удивительно, что данные светильники мы наблюдаем в кафе, магазинах, офисах и галереях.
В чём же особенность трековых светильников?
Во-первых – это особенность конструкции, вынесенная в название светильника.
Рассмотрим прежде всего трек.
Трек, или «Шина» является креплением светильника, и может быть как подвесным, так и накладным. Крепится он к потолку, стене, мебели – всё зависит от дизайнерских изысков и прихоти клиента!
Внутри трека проходят токопроводы, поэтому внутрь него лучше не совать пальцы!
На картинке токопроводы отмечены чёрным.
Сам трек может быть любой формы, для этого имеется множество видов переходников и соединений.
Сам светильник, который Вы установите на трек, имеет специальный контакт, который взаимодействует с токопроводящей шиной.
Выглядит он, примерно, так:
При условии, что контакт светильника соответствует токопроводам трека, на шину можно устанавливать любое количество светильников, а затем, по необходимости, перемещать их, как по рельсам.
Основным преимуществом таких светильников являются компактность, мобильность, внешний вид. Если рассматривать светильники бренда Reluce, то еще и выгодная цена, по сравнению с другими европейскими брендами.
Небольшим минусом может являться сложность установки.
Давайте разберёмся, как правильно установить трековый светильник!
1 – Для подключения нам понадобиться стандартный трек, про который мы говорили чуть выше.
2 – Сам трек, в зависимости от Ваших потребностей, Вы можете обрезать обычной ножовкой по металлу. Не бойтесь, Вы ничего не нарушите в его конструкции, главное всё сделать ровно и аккуратно.
3 – В шине необходимо просверлить отверстия для крепления к стене или к потолку.
Некоторые треки, кстати, можно подвесить на тросики, для этого нужны будут специальные крепления.
4 – С одной стороны трека ставим заглушку.
А с другой, располагаем клеммную колодку, если она изначально не была смонтирована.
5 – Аккуратно стыкуем коннектор и трек, как это показано на рисунке:
Подключаем провода питания на 220 В к клеммной колодке:
6 – Если Вам необходимо сделать более длинный трек, или придать ему другую форму – воспользуйтесь коннекторами.
Питающий кабель к контактной группе заводится следующим образом:
После того, как трек смонтирован на стены или потолок, наступает время установки светильников.
Треки вовсе необязательно вставлять в шину с одной стороны. Многие светильники можно вмонтировать в рельсу в любом месте. Как это сделать, показано на рисунке:
Здесь мы видим, что для установки светильника используется специальный зажим.
Информация
Пункт выдачи Магазин «Электра». ул. Ошарская, д. 14, тел.:+7 (831) 422-06-01, 419-68-25 пн.-сб. с 09:00 до 19:00. вс. с 10:00 до 17.00
Приём заказов осуществляется круглосуточно. Обработка заказов пн.– сб. с 09:00 до 19:00, вс. с 10:00 до 17.00
Перед поездкой в пункт выдачи рекомендуем предварительно позвонить по телефону, указанному на сайте, для уточнения готовности заказа.
Оплата заказа в Нижнем Новгороде существляется наличными курьеру в момент передачи заказа клиенту, либо сотруднику пункта выдачи, либо онлайн в момент оформления заказа на сайте.
Доставка по Нижнему Новгороду осуществляется курьерской службой (по конкретному адресу, указанному в заказе), либо самовывозом из нашего пункта выдачи.
Доставка в регионы России осуществляется транспортными компаниями, филиалы которых есть в Нижнем Новгороде.
При получении заказа и оплате товара, клиенту вручаются товарно-сопроводительные документы.
Использование материалов сайта без согласования запрещено.
Монтаж осветительных шинопроводов
Для четырехпроводной системы освещения напряжением 380/220 В на ток 25 А выпускается комплектный шинопровод ШОС-67. В комплект шинопровода входят прямые секции длиной 0,5; 1,5; 3 м, гибкие секции длиной 1 и 1,6 м для поворотов и изменения направления, вводная секция, штепсельные токосъемники и набор деталей для крепления шинопровода к конструкциям.
Монтаж состоит в соединении секций с помощью штепсельной розетки на одном конце секции и голых концов проводов, скрепленных в четырехполюсную вилку, — на другом.
Светильники присоединяются к шинопроводу с помощью ответвительных двухполюсных штепсельных соединений с заземляющим контактом.
Заземление сети
Качественное заземление выполняется с помощью соответствующего провода при соблюдении правил технической организации данной защиты. В частности, правила требуют предварительно обеспечить надежное электрическое соединение в конструкции самого светильника – например, промежуток от корпуса лампы до фиксирующего кронштейна должен быть нейтрализован защитным проводником. Прокладка контура, по которому будет проходить заземление, может касаться не только корпуса прибора освещения. Заземляющая проводка нередко соединяется с несущей конструкцией, на которой крепится устройство. К примеру, если монтаж освещения базировался на металлических столбах или других конструкциях, то они должны быть соединены с корпусом теми же защитными проводами. Если применяются переносные светильники с небольшим напряжением, то заземление организуется при помощи жилы гибкого провода.
Подключение трековых светильников
Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.
Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.
Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.
Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.
Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.
Иначе под весом всех светильников шина просто согнется и деформируется.
С одной стороны трека ставится заглушка.
С другой, расположена клеммная колодка.
Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.
Затем аккуратно вводите и стыкуете коннектор и трек.
Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.
После чего можно закручивать стопорный винт и фиксировать соединение.
Об управлении освещением с двух точек
Представьте длинный коридор, например, в офисном здании или лучше представьте частный двухэтажный дом. Вы заходите на 1-й этаж дома и включаете свет. Свет помогает ориентироваться на этаже и части лестницы. Поднимаетесь на 2-й этаж и теперь вам нужно включить свет на этом этаже и одновременно выключить свет на первом этаже.
Это и есть пример управления освещением с двух мест. При этом схема должна работать и в обратном направлении. То есть, находясь на втором этаже, вы включаете свет первого этажа, а уходя из дома, выключаете свет второго этажа, находясь на первом и наоборот.
В ситуации с коридором, эта схема обеспечит следующий вариант управления освещением. Зашли в коридор — включил свет, прошли длинный коридор — выключили свет. Работает схема в двух направлениях.
Стоит отметить, что для сборки такой схемы вам, формально, понадобятся не простые выключатели, а выключатели проходные. Почему формально? Потому что из любого двухклавишного выключателя можно сделать переключатель.
Примечание: не путайте проходной выключатель с переключателем, он же выключатель перекидной. О последнем ниже.
то же с подсветкой
Охлаждение
Поскольку светодиод при режиме рабочей нагрузки выделяет большой объем тепла, его непременно необходимо охлаждать. Хорошо справляются с нейтрализацией влияния тепла радиаторы, к которым присоединяются светодиоды
Однако необходимо обратить внимание, что в районе соприкосновения светодиода и охлаждающего радиатора должна применяться специальная термопаста, имеющая хорошую теплопередачу. Иначе при регулярном перегреве рассматриваемого элемента его время службы сильно сокращается. Впрочем, установка светодиодных
светильников учитывает такие недостатки
В этом процессе все предусмотрено
Впрочем, установка светодиодных
светильников учитывает такие недостатки. В этом процессе все предусмотрено.
Установка светильника в трек
После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.
Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.
Также многие модели позволяют менять линзу. Процесс замены очень простой.
Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.
Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.
Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).
Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.
Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.
Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.
На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.
Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.
Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.
Светодиоды
Одним из способов сокращения расходов в двадцать первом веке становится широкое применение светодиодов в качестве бытовых ламп. Несложные в монтаже, удобные в использовании, не обнаруживающие вредного влияния на человека и окружающую среду, они вытесняют еще буквально вчера вызывавшие интерес компактные электрические энергосберегающие лампы. Например, светодиодный светильник 36W способен эффективно работать для внутреннего освещения производственных и бытовых комнат и офисов. Эстетичная внешняя форма, стильный дизайн, результативная светоотдача — 80 Лм/Вт. Время работы — тридцать тысяч часов.
Этапы монтажа
Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.
Расположение точечных светильников
Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.
Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.
Прокладка провода
Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.
Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.
Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.
Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.
Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

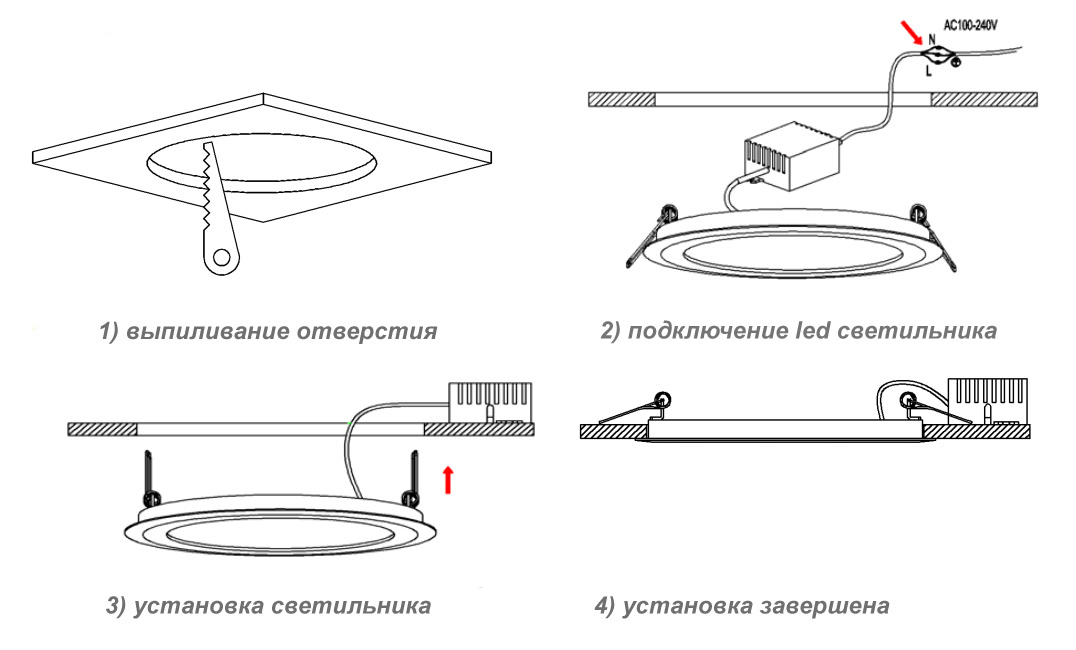

Подготовка отверстий
Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.
Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.
Подключение точечных светильников
Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.
Закрепление
Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.
Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.
Пошаговая инструкция
Подобный метод крепления светильников на потолок позволяет устанавливать как накладные, так и подвесные изделия и, неважно, бетонная ли это потолочная поверхность или подвесная конструкция. Как видите, сложности имеются, но наличие качественно работающего инструмента, сопутствующие материалы и, конечно, сноровка приблизят к успешному результату
Главное – знать способы монтажа и правильно выбрать процесс установки под индивидуальный собственный случай. Если же сложности все-таки возникли, воспользуйтесь видео-советами или фотоотчетами «бывалых». Удачи!
Подготовьте необходимые материалы и инструмент (дюбели, шурупы, отвертки, ключи, дрель).
Под дюбели проделайте отверстия.
Прикрутите планку шурупами.
Используя гайки, болты и шурупы, проведите монтаж плафона.
Как видите, сложности имеются, но наличие качественно работающего инструмента, сопутствующие материалы и, конечно, сноровка приблизят к успешному результату. Главное – знать способы монтажа и правильно выбрать процесс установки под индивидуальный собственный случай. Если же сложности все-таки возникли, воспользуйтесь видео-советами или фотоотчетами «бывалых». Удачи!
Видео :
Монтаж точечного светильника
Монтаж светильника в натяжном потолке
Расстояние от проводки до потолка
Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:
- общей высоты потолков;
- способа монтажа разводки;
- вида крепежного профиля;
- мощности кабелей и осветительных приборов;
- высоты софитов;
- качества ПВХ-пленки;
- уровня перепада плит перекрытия.
Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.
Дистанция от стены до источника света должно быть более 20 см.
Сечение проводников для подключения люстры
Для домашнего обустройства больше подойдут люстры с лампочками небольшой мощности. В светильнике могут включаться несколько лампочек одновременно, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока при этом составит 3 А. Для таких источников освещения достаточно проводников с сечением 0,5 мм2.
Говоря о традиционной электросети, то ее выполняют сечением провода не менее 2,5 кв. мм. Это позволяет соединить люстры, даже, если их общая потребность составит 2000 Ватт. Поэтому смело можно утверждать, что вопросом о смене проводки, имеющей более высокое сечение, можно не задумываться.
Выбор сечения проводов для подключения люстры
Обратите внимание, подсоединяя светильники с галогенными лампами, целесообразно пересмотреть сечение электрических проводников, так как, такие устройства потребляют намного больше мощности. Обязательно следует рассчитать предполагаемое сечение проводов и сравнить его с существующим
Такие мероприятия вы можете произвести, воспользовавшись онлайн-калькулятором, очень важно осуществить их правильно. Кроме того, чтобы не было дополнительных расходов на замену сечения проводки, идеально заменить источники освещения, если у вас установлены лампы накаливания, и они в общей сложности превышают допустимые параметры для использования сетью, то идеально сменить их на более эргономичные варианты
Отличной альтернативой послужат светодиоды или люминесцентные лампы дневного света
Кроме того, чтобы не было дополнительных расходов на замену сечения проводки, идеально заменить источники освещения, если у вас установлены лампы накаливания, и они в общей сложности превышают допустимые параметры для использования сетью, то идеально сменить их на более эргономичные варианты. Отличной альтернативой послужат светодиоды или люминесцентные лампы дневного света.
Как подключить светильник через выключатель
В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Кроме минимальных знаний электротехники, необходимо соблюдать определенные правила, касающиеся подготовительных работ и самого монтажа. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.
Подготовка
Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.
Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.
Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.
К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.
Требования к монтажу
Подвесные потолки производятся из частично горючих строительных материалов — пластиковых панелей, натяжных полотен или листов, содержащих в составе МДФ. По этой причине роль противопожарной безопасности первостепенна. Придется учесть некоторые нюансы — от качественной и надежной коммутации проводов до температуры нагрева источников света.
Если эксплуатируются галогенки или лампы с нитью накала, обязательно используйте провода, не поддерживающие горение. Они сильно нагревают ближайшее пространство, поэтому провода должны быть защищены подходящей изоляцией, а натяжная поверхность — отделена термокольцом и светоотражателями. Игнорирование рекомендаций приводит к нарушению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенками для одинакового уровня освещенности требуется менее мощная светодиодная лампа.
Инструкция по монтажу аварийных источников питания
Аварийное энергоснабжение является обязательным для производственного освещения и для приборов, которые планируется эксплуатировать на открытой площадке. Правила требуют, чтобы такие светильники обеспечивались энергией от разделенных независимых источников. Например, выделенные линии можно подключать к разным трансформаторам, при этом несколько преобразующих станций могут соединяться с одним источником распределения.
Также следует отметить необходимость разделения рабочего освещения и эвакуационного. Под рабочим светом понимается не только комплекс устройств на производстве, но и коммунальная инфраструктура в обычных жилых домах. Пути эвакуации должны иметь отдельную линию питания от точки ввода, которая не зависит от рабочего щитка. На ответственных участках монтаж освещения выполняется вместе с установкой защитных каркасов, страхующих от случайного повреждения. Это касается и производственных помещений, и внешних систем освещения. Если же возникают затруднения с организацией раздельных линий энергоснабжения, то можно воспользоваться автономными источниками питания в виде внутренних или внешних аккумуляторов, а также генераторных установок (на бензине или дизеле).
Виды светильников и рекомендуемая мощность ламп
По способу установки точечные приборы освещения подразделяются на два типа:
- Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
- Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.
Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.
Лампочки бывают нескольких типов:
- Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
- Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
- Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
- Светодиодные. Экономичные и долговечные, практически не нагреваются.
Самые распространённые типы цоколя:
- G5.3 (для галогеновых и светодиодных ламп);
- GX53 (led и энергосберегающие);
- G9 (галогенные и светодиодные для накладных светильников).
Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.
Простые схемы подключения выключателей освещения
Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер.
Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения.
Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.
Два важных момента:
- На выключателе нужно прерывать фазную цепь электропитания;
- Собирать схемы нужно только при отключенном электропитании (техника безопасности).
Подключение точечных светильников на 12 В
Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.
Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.
Выбор мощности и типа трансформатора
Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.
Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.
Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.
Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.
На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

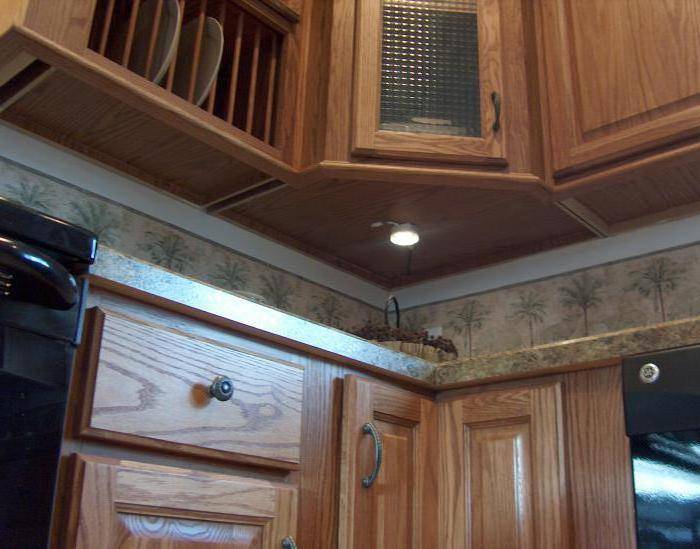

Устанавливаем настенные светильники
В зависимости от используемой схемы подключения домашние светильники условно делят на две категории – с вмонтированным в корпус тумблером и внешним дополнительным выключателем. Первый тип осветительных приборов, как правило, используется для освещения зоны комфорта. Обычно это настенные конструкции в виде настенных бра или вмонтированных в мебель плафонных светильников, располагающихся на расстоянии вытянутой руки от места отдыха или сна.
Второй тип применяется для освещения коридоров, кухни, кладовки – любого вспомогательного помещения, где необходимо подсветить пространство на небольшой промежуток времени, да и только. Подключение таких светильников выполняется обязательно в паре с выносным выключателем, располагающимся на стене рядом с входом в помещение.
Монтирование ленты и подключение к сети
Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.
Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:
- После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
- Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
- На него наклеивается светодиодная лента.
- Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
- Устанавливаются крепежные элементы для потолка.
- Прикручиваются листы гипсокартона или натягивается навесная ткань.
Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки
Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить
Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:
Правила подключения потолочных светильников
Скрытая электропроводка, предназначенная для питания потолочных светильников, обычно выводится в центре потолка каждой комнаты. Она представляет собой трех- или четырехжильный провод. Количество жил зависит от того, каким будет светильник потолочный – как подключить его планируется: к обычному или двухклавишному выключателю.
Для подключения светильника, лампы которого распределены в отдельные группы, две жилы ведут к выключателю, одна на нейтраль и последняя – на заземление.
Схема подключения потолочных светильников с отдельными группами
Нейтраль (N) является общей для всех ламп (1), к ней через клеммник (2) подключаются нулевые контакты всех патронов светильника.
Фазные контакты каждой группы патронов соединяются с внутренней электропроводкой светильника двумя разными проводами, каждый из которых через клеммник идет к своей клавише выключателя (3), а затем на фазу сети (L).
Если вы хотите обеспечить плавное регулирование яркости потолочного светильника, то вместо выключателя следует установить диммер. Это специальное электронное устройство обеспечивает плавную регулировку силы светового потока независимо от количества ламп, которыми снабжены потолочные светильники – схемы подключения в этом случае упрощаются (см. Деревянные потолочные светильники: стиль и оригинальность).
Фазные контакты всех патронов подключаются к одному общему проводу, идущему на диммер.
