Советы по расчёту тёплого пола водного типа
Перед тем как приобретать инструменты и материалы для организации подогревающей коммуникации в полу, обязательно необходимо определиться с будущей схемой трубопровода и произвести его расчёт. Схему укладки труб для водяного тёплого пола выполняют как чертёж, который учитывает расположение контуров. Это необходимо для того, чтобы упростить проведение ремонтных работ в случае поломки того или иного элемента коммуникации.
Диаметр трубы — важный параметр, который связан с определением длины того или иного участка отопительной системы
Правила, которые помогут выполнить расчёт будущей коммуникации для подогрева напольного покрытия:
- протяжённость контура, который имеет показатель сечения 16 мм, не должна быть выше, чем 100 м. В свою очередь, контур с показателем сечения 20 мм должен обладать длиной не более 120 м. Такие ограничения необходимы, так как при превышении определённого размера контура понижается давление в системе;
- разница между показателями длины нескольких контуров должна быть минимальной;
- как правило, большие комнаты подразделяются на несколько контуров;
- в случае если трубопровод в полу оснащён достаточной изоляцией, то тогда его показатель шага должен составлять 15 см. В холодных регионах страны, где температура зимой может опускаться ниже -20 °C рекомендуется сокращать шаг коммуникации до 10 см;
- пятнадцатисантиметровый шаг учитывает определённый расход труб на 1 м² (примерно 6,7 м трубопровода). При десятисантиметровом шаге расход трубных элементов на 1 квадратный метр составляет около 10 м;
- для определения показателя плотности потока теплоносителя необходимо воспользоваться следующим уравнением: общий показатель теплопотерь помещения, измеряемый в Ваттах, необходимо поделить на площадь прокладки трубопровода (без учёта отступов от стен);
- чтобы определить средний температурный показатель в системе необходимо измерить температуру на входе в контур и на выходе из обратной линии, после чего сложить эти два показателя и разделить на 2;
- максимальная температура воды, транспортируемой по трубам подогревающей коммуникации этого типа, не должна быть выше 55 °C;
- протяжённость контура вычисляется следующим образом: активную площадь обогрева делят на шаг прокладки коммуникации. В таком случае активная площадь исчисляется в метрах квадратных, а шаг прокладки — в метрах. К полученной цифре необходимо прибавить размер загибов и дистанцию до коллекторного устройства.
При расчете частоты шага укладки трубы учитывается тип помещения, теплопотери в нем и климат региона в целом
№5. Диаметр и длина
Трубы из сшитого полиэтилена продают в бухтах по 50, 100 и 200 м. Трубы диаметром 40 мм и более продают отрезками до 12 м. На трубе по всей ее длине должна быть нанесена информация о материале изготовления (тип сшивки), рабочей температуре, давлении, диаметре, дате и месте производства. Для дополнительного удобства некоторые производители наносят на изделие риски ровно через каждый метр.
Выбор диаметра трубы зависит от типа трубопровода, давления воды в нем, количества потребителей и прочих параметров. Общие рекомендации по подбору диаметра таковы:
- трубы диаметром до 15 мм (10,1*1,1, 14*1,5 и прочие) подходят для подвода воды от основной водопроводной трубы к кранам;
- трубы 16*2 используют для организации теплых полов, 16*2,2 подходят для горячего водоснабжения и радиаторного отопления. Трубы диаметром 16-20 мм могут использоваться в качестве основной трубы холодного и горячего водоснабжения квартир и небольших частных домов;
- трубы 20-32 мм подходят для организации водоснабжения в коттеджах, также используются для отопления, для теплых полов обычно не применяют трубы диаметром более 20 мм;
- трубы 40-50 мм подходят для стояка в многоквартирных домах;
- трубы диаметром 50-63 мм используются как в системах отопления, так и водоснабжения.
Обычно производитель указывает, для каких целей лучше всего подходит та или иная труба, например, для отопления, горячего водоснабжения, или же она универсальна в использовании.
Длину рассчитать нетрудно, но для этого должен быть точный план системы водопровода, радиаторного или напольного отопления. Измеряем длину предполагаемого трубопровода и умножаем полученное значение на 1,2 – это запас на непредвиденные ситуации, которые могут случиться во время монтажа.
Свойства труб для теплого пола
Долговечность и качество системы водяных полов напрямую зависят от материалов и монтажа.
Чтобы выбор труб для теплового водяного пола был верным, мы написали эту статью и особенности выбора разберём далее.
А установку труб водяного отопления лучше всего доверить специалистам. И так далее рассмотрим какими должны быть трубы для теплого водяного пола.
Достоинства
Положительных качеств у водяных тёплых полов более чем достаточно.
Водяные тёплые полы имеют такие положительные качества:
- Экономичность;
- Равномерный прогрев;
- Долговечность;
- Возможность регулировать температуру;
- Отсутствие радиаторов отопления.
Отопление с водяным теплым полом организовать легче в частном доме, а вот в многоэтажном доме такое отопление очень сложно.
В последнем случае, потребуется реконструкция уже имеющейся системы или же осуществить установку собственного электрического котла, это необходимо чтобы не нарушить отопление всего здания и не забирать тепло у своих соседей.
Требования к трубам
Долговечность и надёжность водяного тёплого пола сильно зависит от труб, которые много лет будут находиться под слоем стяжки в целостности.
К трубам выдвигаются следующие требования:
- Способность выдерживать изменения температуры и давления. Для теплого пола, трубы для горячего отопления никак не подойдут. Обязательно выбирайте трубы только для водяного тёплого пола и фирм, которые дают гарантию пятьдесят лет и больше;
- У труб должна быть хорошая изоляция и герметичность, потому что система должна быть ограждена от окисления;
- Устойчивость на изгиб и эластичность. При установке трубы сгибают, для того чтобы пол равномерно прогревался и по этой причине при сгибе трубы ломаться и трескаться не должны;
- Подходящий диаметр труб должен быть 16 -18 миллиметров, в этом случае высота пола почти не увеличится и отпадает оборудование нормальной гидравлики системы;
- Коэффициент расширения должен быть 0,25 мм/мК, а теплопроводность должна составлять 0,43 Вт/мК.
Виды труб
Для систем водяного тёплого пола используют:
- металлопластиковые и полиэтиленовые трубы,
- очень редко медные,
- гофрированные стальные,
- полипропиленовые.
По нормам нельзя использовать чугунные трубы для тёплого водяного пола.
№3. Преимущества и недостатки PEX-труб
Назвать трубы из сшитого полиэтилена уникальным и революционным продуктом сложно, но преимуществ у материала, действительно, немало:
- сохранение эксплуатационных качеств в пределах широкого диапазона температур. Труба выдержит кратковременное понижение температуры до -50С и повышение до +120С, плавится материал только при температуре +150С. Помните, что оптимально эксплуатировать трубы при температуре 0…+95С – если изделие будет часто подвергаться воздействию критически высоких или низких температур, это скажется на его долговечности;
- устойчивость к перепадам давления, способность выдерживать давление в 4-10 атм (конкретное значение предельного давления зависит от вида трубы);
- гибкость. В трубах с различным методом сшивки показатели гибкости отличаются, но, в целом, остаются на высоте;
- высокая прочность, износостойкость;
- долговечность до 50 лет, при условии правильного монтажа и эксплуатации;
- стойкость к коррозии, бактериям, грибку, агрессивным химическим веществам, поэтому воздействие щелочей и кислот, растворенных в воде, материал легко перенесет;
- гладкость стенок обеспечивает отличные гидравлические показатели, которые со временем не ухудшаются, так как наросты на стенках практически не образуются;
- безопасность. Трубы PEX-A и PEX-B не выделяют никаких токсичных веществ, а вот трубы PEX-C запрещено использовать в некоторых европейских странах;
- эластичность. Если вода внутри трубы замерзнет, ее не разорвет;
- молекулярная память (у некоторых видов PEX-труб), которая позволяет материалу восстанавливать первоначальную форму;
- материал отлично поглощает шумы, что обеспечивает комфорт при эксплуатации;
- небольшой вес (погонный метр весит 0,1-0,15 кг);
- относительно несложный монтаж.
Среди минусов:
чувствительность к длительному воздействию солнечных лучей, поэтому трубы лучше прятать
Если речь идет о монтаже системы теплых водяных полов, то этот недостаток несущественен;
с защитным антидиффузным слоем при транспортировке необходимо обращаться предельно осторожно. Нетрудно догадаться, что его повреждения впустят в систему кислород и снизят ее долговечность;
способность пропускать кислород, который приводит к коррозии металлических элементов трубопровода
Чтобы нивелировать этот минус, производители делают защитное напыление;
диаметры труб из сшитого полиэтилена ограничены. В продаже невозможно найти изделия большого диаметра – их производство очень затратное, поэтому продукция уступает в конкуренции металлопластиковым или металлическим трубами. Именно поэтому назвать PEX-трубы универсальными нельзя;
если вода имеет повышенную степень минерализации, то риск образования наростов все же есть. В этом случае уместно использовать магистральные фильтры, иначе трубы быстро засоряться;
фиксация трубы и удержание приданной ей формы потребует чуть больше усилий, чем при работе с металлопластиковыми трубами.
Трубы из сшитого полиэтилена стоят, конечно, дороже чугунных или обычных полиэтиленовых труб, но все же вполне доступны, правда, потратиться придется еще и на соответствующие фитинги. Монтаж выполняется при помощи специального ручного инструмента
При этом очень и очень важно не повредить защитный слой
Можно сказать, что долговечность трубопровода будет зависеть от осторожности при работе, именно поэтому имеет смысл доверить монтаж сертифицированным мастерам
Какие выбрать: расчеты и нюансы
Рынок строительных материалов предлагает потребителю множество видов труб, которые используются при монтаже отопительных систем, водоснабжения горячего и холодного типа.
Какие трубы лучше для теплого водяного пола? На какие критерии необходимо ориентироваться при выборе?
Перед покупкой нужно сравнить показатели стоимости материала, сложности его монтирования и длительности эксплуатационного срока.
Гарантией качественности может служить бренд, но только при том условии, что продавец готов предоставить все сертификаты соответствия.
Трубы для теплого пола какие лучше? Практикуют установку металлопластиковых и полимерных систем. Последние производятся из сшитого полиэтилена. Однако, если финансовая сторона вопроса не является проблемой, то приобретают и медные изделия.
Но на практике это происходит весьма редко. Для каждого вида характерны свои эксплуатационные и технические параметры, различен и подход к монтажу.
При закладке пола нужно учесть, что одна петля может быть выполнена исключительно из одного цельного куска
Рекомендовано обратить внимание на такой среднестатистический подсчет: 100 м бухты хватит на покрытие площади в 20м2
Ориентируясь на общую площадь, рассчитывают примерный расход
Крайне важно, чтобы при проведении такого подсчета, в нем не учитывались бы участки, где пол обогревать не нужно. Так экономят лишние погонные метры. Укладку обычно производят при размере «шага» в 30 см
Отклониться от такого значения нужно около окна, дверей и у наружных стен. Поскольку в этих частях комнаты теплопотери всегда будут больше, чем в укладки становится равен 15 см
Укладку обычно производят при размере «шага» в 30 см. Отклониться от такого значения нужно около окна, дверей и у наружных стен. Поскольку в этих частях комнаты теплопотери всегда будут больше, чем в укладки становится равен 15 см.
Нельзя укладывать трубу ближе 7 см от стены. Если величина «шага» будет превышена, то живущие в квартире будут ощущать перепад температур по зонам пола, а его поверхность не прогреется равномерно.
Для комнаты средних габаритов необходимо примерно 60 м трубы. Если длину теплопровода предполагается увеличить, то устанавливается второй коллектор, утроить – третий.
Каждый из них обслуживает равную часть системы. Какой диаметр трубы для теплого пола лучше? Обычно труба диаметром 16-20 мм прогревает 10-15 мс2 поверхности по обе стороны от себя.
Помимо параметров длины и способов укладки – нужно прос
Медная труба
Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.
Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное — при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.
На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.
Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.
После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.
Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:
- металлопластиковая труба: 65 руб\п. метр;
- труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
- гофрированная нержавеющая труба: 178 руб\ п. метр;
- медная труба: 539 руб\ п. метр.
По показателю «цена» лидирует PEX-труба.
Рассмотрим показатель «удобство монтажа»
И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.
Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.
Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.
Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.
По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.
Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.
Показатель «доступность» — лидерство у металлопластиковой трубы, а второе место у трубы PEX.
Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.
Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.
Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».
Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.
Какие трубы теплого пола существуют?

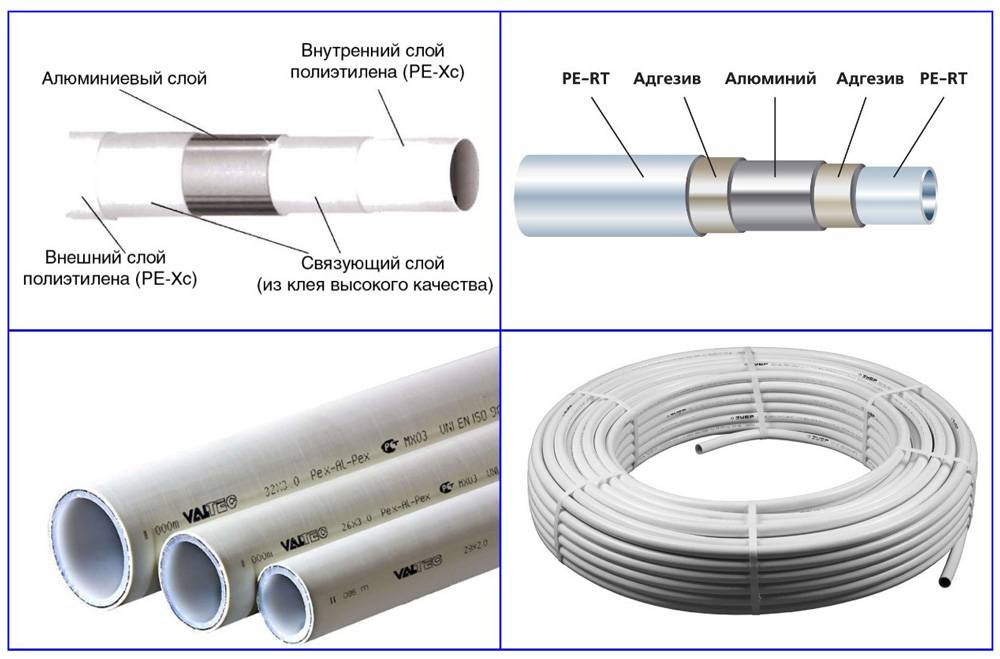

Металлопластиковые трубы строительные и монтажные фирмы сейчас используют довольно редко. Хоть и трубы имеют немало плюсов. Причиной этому является ряд недостатков. Во-первых, в процессе монтажа металлопластиковую трубу можно «заломить» и после этого она уже не подлежит восстановлению. К тому же, во время строительства может произойти ситуация, когда трубу повреждают, наступая или роняя различные предметы. Если за этим не уследить, то у вас будет нерабочий контур. Справедливости ради можно отметить, что повредить эту трубу нелегко, но когда это всё-таки случилось, определить место изъяна практически невозможно.
Вторым недостатком металлопластиковой трубы является её ремонтопригодность. Ремонтировать соединения таких труб достаточно трудно, при этом разрушать стяжку с двух сторон придется много, а ремонт в месте поворота или петли вообще не представляется возможным (монтажники поймут, о чем идет речь). Если повреждений несколько, то возможность восстановления стремится к нулю, потому что соединения, которые монтируются в металлопластик, уменьшают диаметр. Соответственно, гидравлическое сопротивление в контуре будет недопустимым, и он всё равно не перестанет нормально работать.
Следующие типы труб – это pert и pex. Материалом первой является, так называемый, полиэтилен повышенной термостойкости. Трубы второго типа состоят из молекулярно сшитого полиэтилена и их разделяют по способу производства: pex-а, pex-b, pex-с.
На сегодняшний день можно приобрести трубы более 30 производителей российского и зарубежного производства, поэтому определится с их выбором достаточно сложно. Но если вы владеете информацией о характеристиках этих труб, это не составит труда.
Тонкости расчета
В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.
Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:
- S представляет площадь участка;
- N обозначает шаг укладки;
- 1,1 – запасная труба, необходимая для создания поворотов.
Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:
- предположим, площадь участка равна 16 м2;
- расстояние от коллектора до пола – 3,5 м;
- шаг укладки равен 0,15 м;
- следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.
Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:
| Шаг петли, мм | Расход трубы на 1 м2, м. п. |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:
- высокая температура не должна повредить покрытие пола;
- подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
- разделение поверхности на несколько участков способствует эффективному обогреву.
По диаметру
Для корректного вычисления диаметра трубы потребуются следующие вычисления:
- 15кПа – давление насоса, обеспечивающего эффективный обогрев;
- длина труб равна 85 м;
- теплоноситель расходует 0,2 м³/ч.
Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:
- D обозначает диаметр трубы для теплого пола;
- L – метраж длины изделия;
- p – давление насоса;
- G – расход воды, которая циркулирует в трубах (описывается в документации);
- D=18* (15/85 × 0,22) –0,19 = 13,6 мм.
Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.
По длине контура
Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.
К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.
При расчетах необходимо учитывать диаметр трубы и материал изготовления:
- Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
- Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
- Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
- Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
- Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.
Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:
- При шаге 15 см количество м2 для площади участка не превышает 12;
- шаг 20 см подходит для 16 м2;
- шаг 25 см – 20 м2;
- 30 см – 24 м2.
В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.
