Терморегулятор для радиатора отопления: 3 известных вида

Механические

Распространенные механические модели отличаются простотой использования и доступной ценой.

Varmel RTC 70.26

Один из классических регуляторов с механическим управлением, пользующийся популярностью среди покупателей. Связано это с простотой его эксплуатации и возможностью выставлять белее точные настройки. Подходит для контроля водных и электрических систем, расположенных в полу. Настройка выполняется вручную за счет колесика с расположенными на нем делениями, расположенного на корпусе, температура регулируется от +5 до +40, монтируется продукт в подрозетник.

Varmel RTC 70.26
Достоинства:

• наличие отдельной кнопки на включение и выключение;
• прост в установке и использовании;
• долгий период эксплуатации.

Недостатки:

из минусов можно выделить только то, что издает довольно громкие щелчки при работе.

Терморегулятор Теплолюкс ТР 510

Еще одна механическая модель регулятора, Теплолюкс 510, помогает создать комфортные условия, при этом экономя потребление электроэнергии. Сам агрегат выполнен из качественных материалов, что положительно влияет на период его службы. Удобный и безопасный в использовании прибор выполнен в современном дизайне, имеет дисковый регулятор управления температурой, который также выступает в роли выключателя. Степень тепла варьируется от +5 до 45 градусов. Производится в нескольких цветах, кремовом и белом.

Терморегулятор Теплолюкс ТР 510
Достоинства:

• качество;
• долгий период работы;
• простота управления;
• безопасность;
• цена.

Недостатки:

нет.

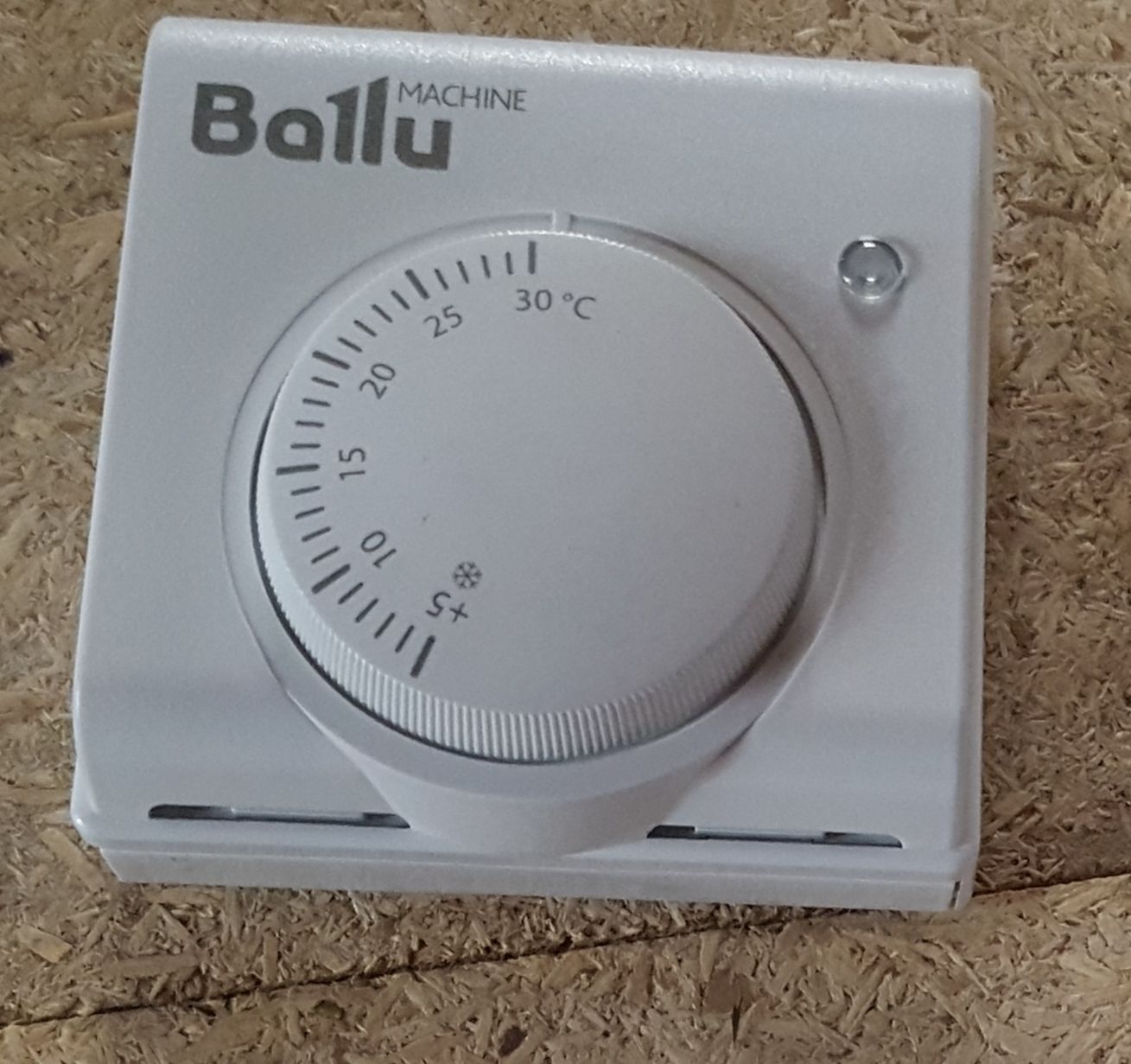

Ballu BMT-2

Ballu BMT-2 предназначен для работы со всеми видами инфракрасных обогревателей, прост в управлении, надежен и безопасен в работе. На корпусе расположена ручка регулировки, оснащенная специальными делениями, благодаря которым возможно выставить необходимую температуру. Также продукция оснащена режимом против замерзания, индикатором включения, зеленый цвет которого, указывает на его включенное состояние. Разница между степенью тепла колебаться от +5 до +30 градусов.

Ballu BMT-2
Достоинства:

• качество конструкции;
• наличие индикатора;
• простота эксплуатации;
• универсальность;
• цена.

Недостатки:

нет дисплея с цифрами.

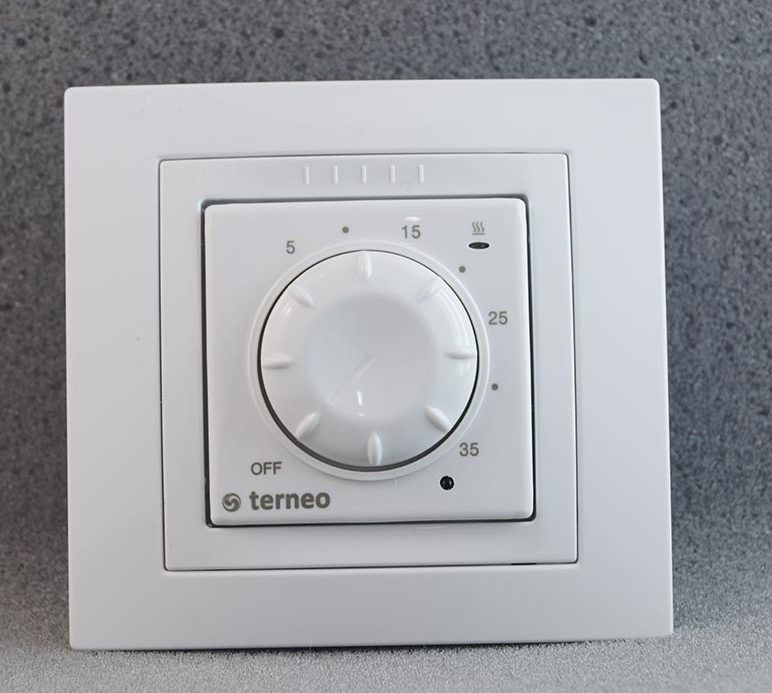

Terneo rol

Продукт отличается мощность, качеством и доступной стоимостью, что делает его привлекательным для пользователей. Модель подходит для подключения к инфракрасным обогревателям и иным приборам, отвечающим за тепло в помещениях. На корпусе расположено колесико для регулировки температуры и световой индикатор говорящий о включении агрегата. Модель обладает возможностью автоматической поддержки установленной температуры и оснащена встроенным датчиком.

Terneo rol
Достоинства:

• точность показателей;
• дизайн;
• надежность и длительность эксплуатации;
• наличие светового индикатора.

Недостатки:

не предусмотрена отдельная кнопка выключения.

Electrolux ETS-16

Electrolux знаменитая компания, которая производит различные битовые приборы, среди них и терморегуляторы, модель Thermotronic Smart (ETS-16) была создана с учетом инноваций. Производители предусмотрели возможность управления не только стационарным путем, но и через смартфон, создав таким образом дополнительный комфорт управления. Пользователь может с легкостью, благодаря касанию, изменять и устанавливать нужные настройки находясь в любом месте, не только в помещении. Благодаря такой возможности возможно экономить расход электроэнергии и затрат на нее.

Electrolux ETS-16
Достоинства:

• сочетание механического и дистанционное управления;
• качество;
• надежность;
• функциональность;
• экономия электричества.

Недостатки:

не выявлены.

Eberle RTR-E 3563

Комнатный механический прибор Eberle RTR-E 3563 оснащен кнопкой, включения, выключения, благодаря ей не надо отключать прибор из розетки. Прост в использовании, подходит для управления инфракрасными обогревателями, в качестве регулятора настройки температур, выступает колесико. Допускает подключение нескольких устройств одновременно, но общая мощность их не должна превышать 3,5 кВт, также возможно использовать в помещениях, где влажность достигает 95%. Агрегат относится к настенным, его рекомендовано размещать вдали от мебели, нагревательных или охлаждающих приборов, а также подальше от прямых солнечных лучей и сквозняков.

Eberle RTR-E 3563
Достоинства:

• надежность;
• безопасность;
• качество материалов, используемых при сборке;
• есть отдельная кнопка включения;
• не требует определенных навыков при использовании
• допускает подключение в помещении, где высокая влажность (до 95%).

Недостатки:

• нет индикатора включения;
• отсутствуют дополнительные функции.

Назначение термоклапана

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади), подобрать оптимальный циркуляционный насос или отрегулировать работу существующего.

Цена терморегулятора колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели

Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.

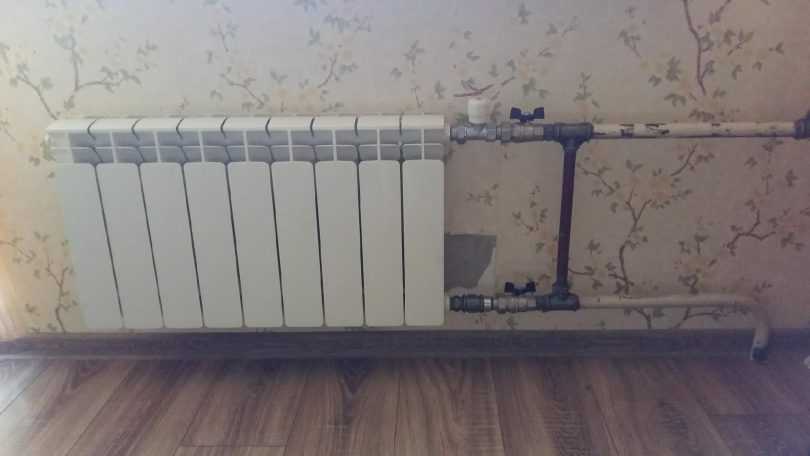

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

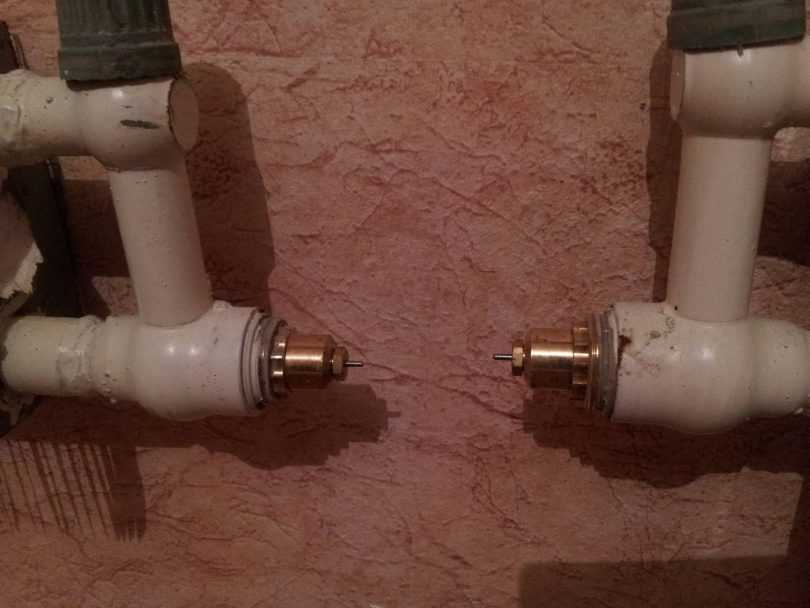

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

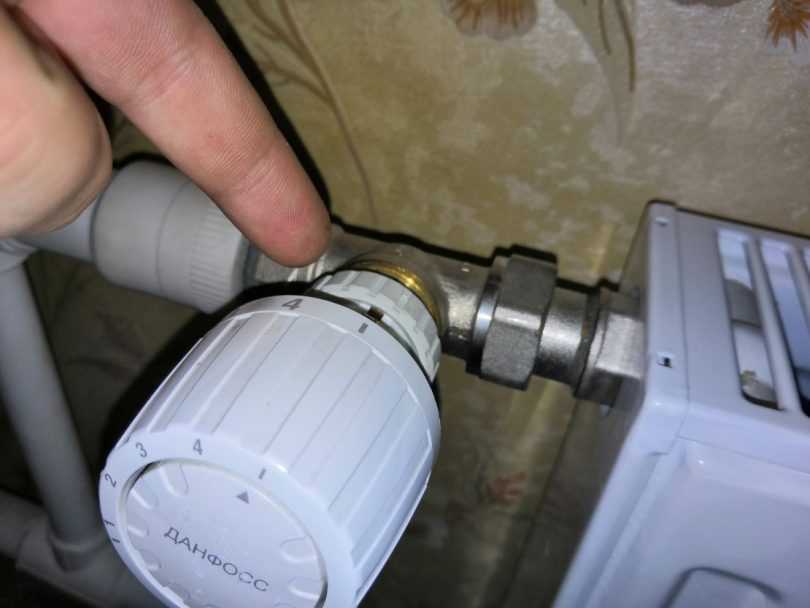

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Лучшие терморегуляторы для холодильника

Если необходимо купить терморегулятор для холодильника, в таком случае рассматривают реле, подающее сигнал при отключении мотора компрессора, охлаждения морозильных камер или любой неисправности в работе бытового прибора. Внешне оно напоминает небольшую коробку, которая крепится с одной стороны к холодильнику, с другой – к электросети. В продаже сегодня можно видеть механические, электронные виды, которые подбираются к моделям холодильников. После анализа востребованных товаров с учетом отзывов и оценок экспертов были названы номинанты рейтинга.

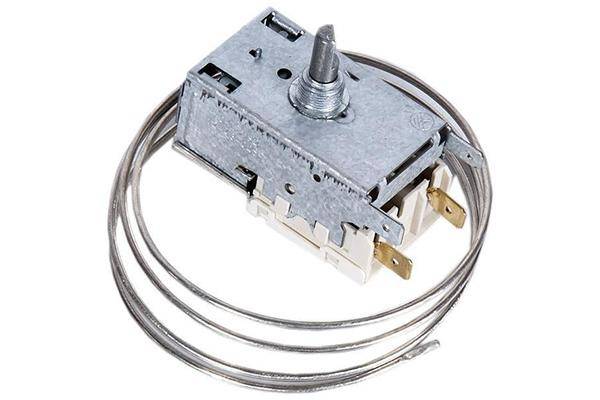

Ranco К-50 (0,8) L3392

Рассматриваемый прибор является аналогом известного терморегулятора ТАМ-112. Производитель подчеркивает, что его можно сочетать только с однокамерными холодильниками, где предусмотрена только одна дверь, одна морозильная камера с температурным режимом не ниже -12 °С. Длина сифольной трубки составляет 0.8 м. Корпус из прочного пластика бело-серого цвета.

Достоинства

• Итальянское производство;
• Надежность эксплуатации;
• Точность определения температуры;
• Долгий срок службы;
• Устойчивый корпус.

Недостатки

Подходит только для однокамерных холодильников.

Отзывов о производителе не так много в силу редкого наличия на рынке стран бывшего СНГ. Пользователи отмечают хорошее качество изготовления, срок службы в несколько раз превышает китайских аналогов.

ТАМ 133

Главную задачу, а именно поддержание нужного температурного режима путем автоматического включения или выключения компрессора холодильника, термостат ТАМ 133 выполняет на твердую пятерку. Речь идет о механизме с контактной системой и силовым рычагом. Производитель подчеркивает, что применять его можно для холодильников Ariston, Indesit, Stinol, Атлант и других 2-х или 3-х камерных приборов. Рабочая температура от –25 до +5 °С.

Достоинства

• Итальянское производство;
• Простота монтажа;
• Термочувствительная система;
• Долгий срок службы;
• Сопоставимость со многими холодильниками.

Недостатки

• Множество разновидностей моделей;
• Редко есть в наличии.

При выборе подобного устройства важно учитывать, что в продаже имеется много его разновидностей, например, ТАМ 133-1М-1, ТАМ 133-1М-2 и т. д

Термостатический клапан

Термоклапан для радиатора отопления по своей конструкции напоминает вентиль. В наличии седло и запорный конус, раскрывающий / закрывающий просвет при циркуляции теплоносителя. Температурные показатели настраиваются количеством проходящего теплоносителя через батарею.

На однотрубную и двухтрубную разводку устанавливают разные клапаны. Давление воды, оказываемое на однотрубную конструкцию, значительно ниже. И только таким способом можно её привести в баланс. Менять вентили не стоит, так как нагрев происходить не будет.

Устройство термостатического вентиля

Вентили для конструкций однотрубных сочетаются с системами с естественной циркуляцией. В случае монтажа гидравлическое сопротивление, безусловно, вырастет, однако система не сработает.

Каждый клапан имеет стрелку, показывающую направление теплоносителя. При установке его закрепляют таким образом, чтобы направление потока совпадало со стрелкой.

Корпус клапана выполняется из металлов, стойких к процессам коррозии. Обычно в дополнение изделие покрывают слоем защиты (хром, никель). Вентили могут быть из бронзы с покрытием никеля или хрома, из латуни с никелированным покрытием, из нержавейки.

Безусловно, нержавеющая сталь является наилучшим вариантом, так как она химически нейтральна, не поддаётся коррозии и не контактирует с другими металлами. Однако при всём этом, такие клапаны стоят дорого, да и найти их сложнее.

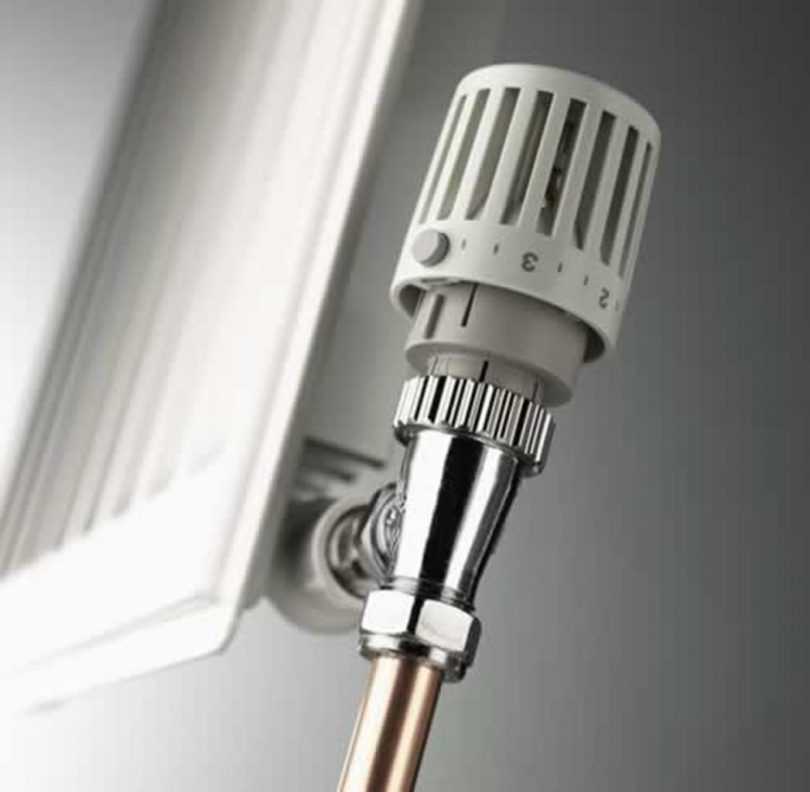

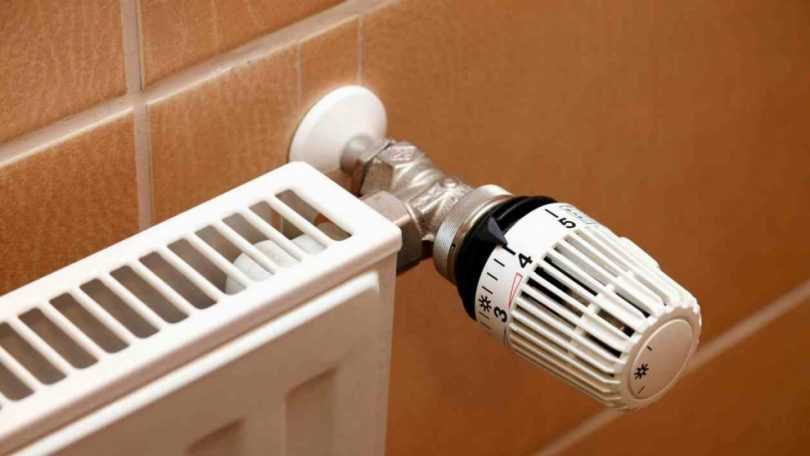

Угловой и прямой термоклапан

Вентили из бронзы и латуни практически одинаковы по сроку эксплуатации.

Важно выбрать приспособление с качественным сплавом. Зарекомендовавшие себя производители за этим следят

На корпусе в обязательном порядке должна быть стрелка, которая указывает направление движения теплоносителя. Скорее всего, если её не будет, то вам попалось изделие из дешёвых, и его лучше не приобретать.

По принципу исполнения клапаны могут быть двух видов:

• проходными (или прямыми);
• и угловыми.

Наличие двух вариантов обусловлено разной установкой радиаторов. Правильный подбор клапана поможет отопительной системе работать эффективно.

В настоящее время достаточно фирм, производящих термоклапаны. Известными являются Danfoss (Дания), BROEN (Дания), OVENTROP (Германия). Подберите подходящий вашей системе.

Компания	Для какой системы предназначено	Ду	Материал корпуса	Рабочее давление, Бар	Средняя стоимость, $
Danfoss (угловой RA-G с возможностью настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	25-32
Danfoss (прямой RA-G с возможностью настройки)	однотрубной	20 мм, 25 мм	Никелированная латунь	10	32-45
Danfoss (угловой RA-N с возможностью настройки)	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10	30-40
Danfoss (прямой RA-N с возможностью настройки)	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10	20-50
BROEN  (прямой с фиксированной настройкой)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	8-15
BROEN  (прямой с фиксированной настройкой)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	8-15
BROEN (угловой с возможностью настройки)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	10-17
BROEN (угловой с возможностью настройки)	двухтрубной	15 мм, 20 мм	Никелированная латунь	10	10-17
BROEN (прямой с фиксированной настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	19-23
BROEN  (угловой с фиксированной настройкой)	однотрубной	15 мм, 20 мм	Никелированная латунь	10	19-22
OVENTROP (осевой)	однотрубной	1/2″	Никелированная латунь, покрытая эмалью	10	140

Термостаты входя в группу автоматики газового котла.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

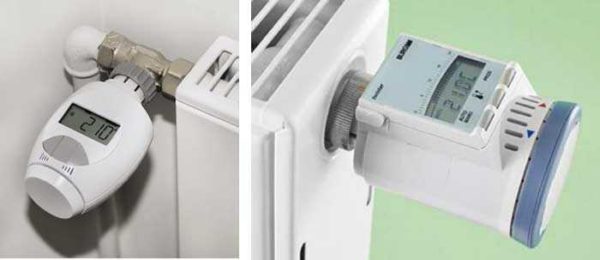

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

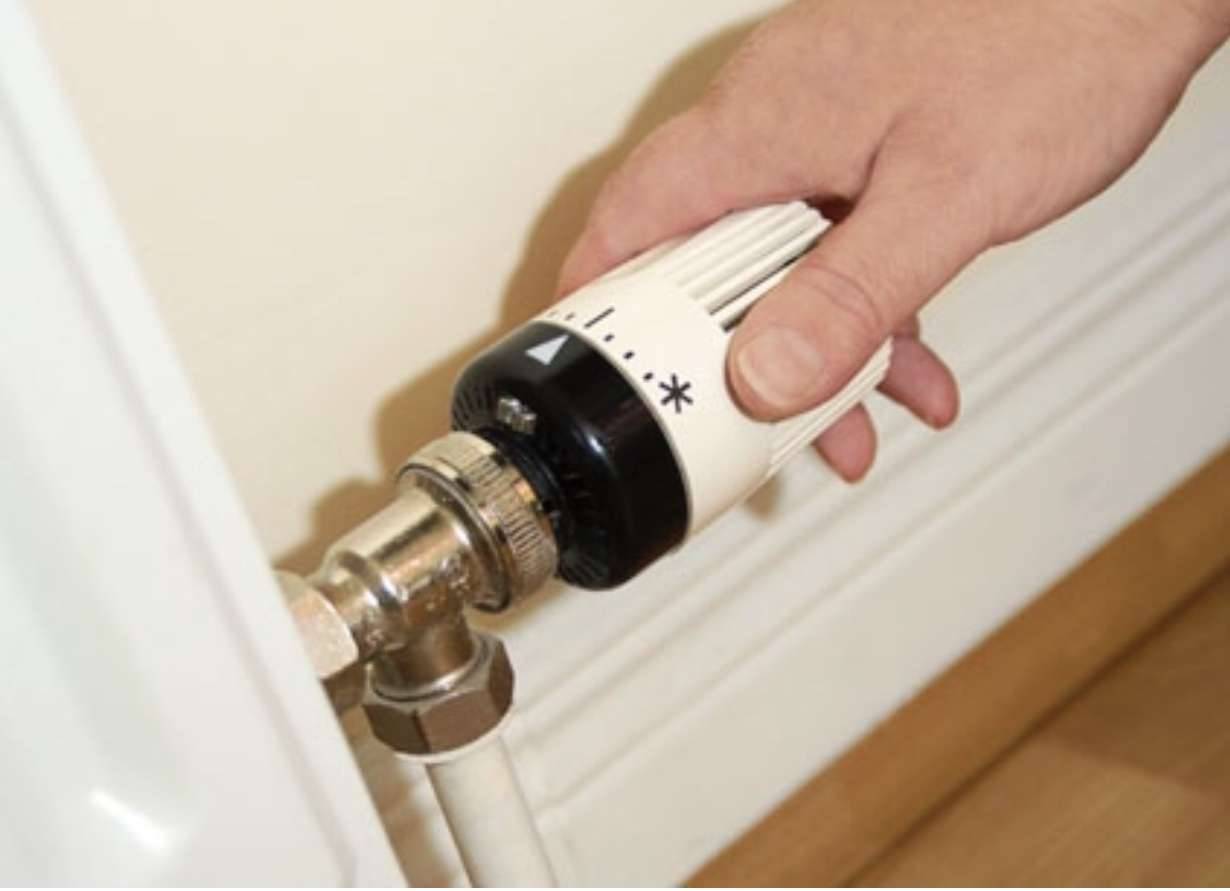

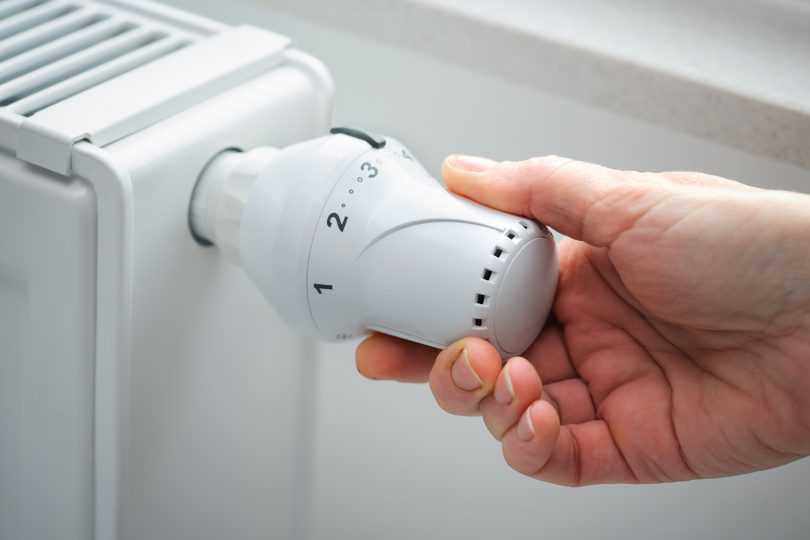

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

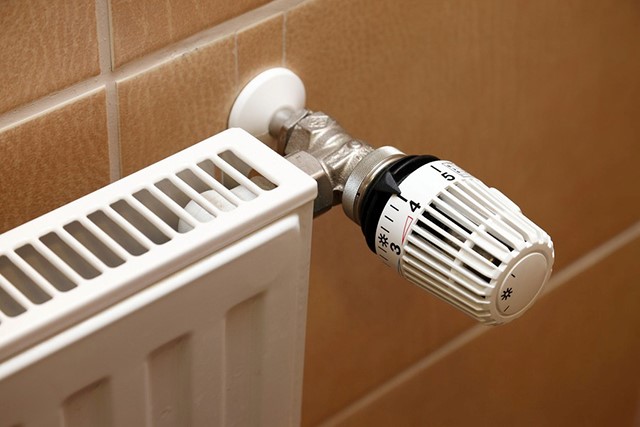

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

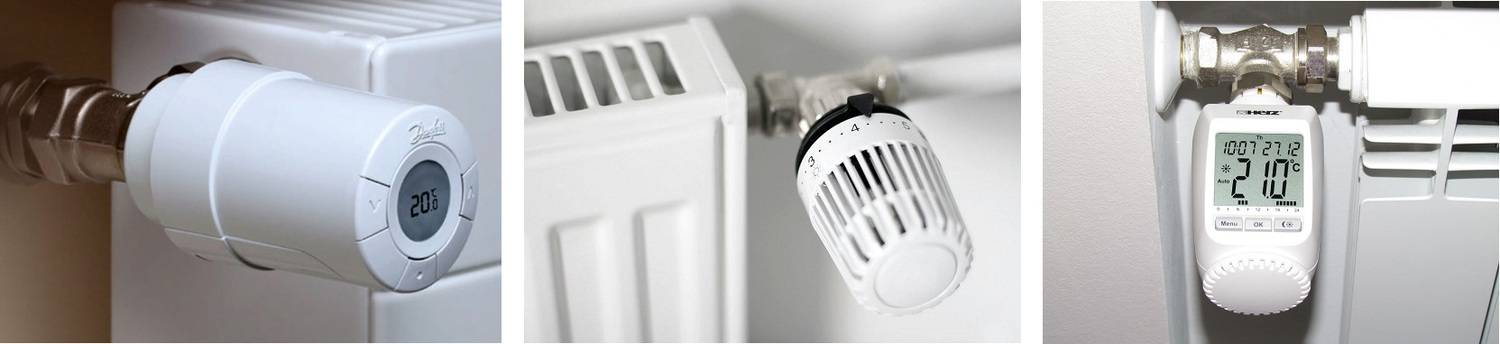

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Полезные советы

Перед тем, как начать настраивать термостат, плотно закройте все двери и окна в доме. Это нужно для того, чтобы понять, регулирует ли прибор температуру.

Во время настройки держите неподалеку от радиатора комнатный термометр. Если вы настраиваете механический терморегулятор, следует сначала открыть его на максимум, когда температура поднимется на 5-6 градусов, можно понемногу прикрывать поток воды.

Когда механический клапан ощутимо нагреется, значит вода набралась в радиатор, и температура достигла своего максимума.

Если в электронном терморегуляторе не предусмотрен вентиль для механического перекрытия потока воды, нужно установить на трубе перед клапаном шаровой кран. Это нужно для того, чтобы воду можно было перекрыть в экстренном случае или на время ремонта термостата.

Автоматический термостат может плохо работать на чугунных батареях старого образца. Поскольку чугун медленно остывает, терморегулятор может реагировать на изменения температуры со значительным опозданием. В этом случае специалисты рекомендуют установить обычный кран на подаче воды и балансировочный на обратной трубе.

Бессмысленно ставить терморегулятор на каждую батарею в доме. Если в комнате есть два радиатора, термостат ставят на один, который имеет больший размер. Этого достаточно, чтобы регулировать температуру в помещении.

Терморегулятор для батарей отопления – отличный способ сэкономить электроэнергию. В зимнее время вам больше не придется открывать окна для проветривания. Не стоит покупать слишком дешевые китайские термостаты, они очень быстро придут в негодность. Помните, главное — выбрать качественный прибор, который прослужит вам много лет.

• https://mr-build.ru/otoplenie/kak-ustanovit-termoregulyator-na-batareyu-otopleniya.html
• https://vse-otoplenie.ru/termoregulator-dla-radiatora-otoplenia-princip-raboty-sposob-ustanovki-i-nastrojki
• https://teplosten24.ru/kak-pravilno-ustanovit-termoregulyator-na-batareyu.html
• https://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei
• https://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora
• https://remkasam.ru/kak-proizvesti-ustanovku-termoregulyatora-na-radiator-otopleniya.html
• https://svoydom.info/%D1%82%D0%B5%D1%80%D0%BC%D0%BE%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D1%80%D0%B0%D0%B4%D0%B8%D0%B0%D1%82%D0%BE%D1%80%D0%BE%D0%B2/
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/regulyatory-temperatury-dlya-batarej-otopleniya.html
• https://gidstroitelstva.ru/ustanovka-termoregulyatorov-na-radiatory-otopleniya/

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

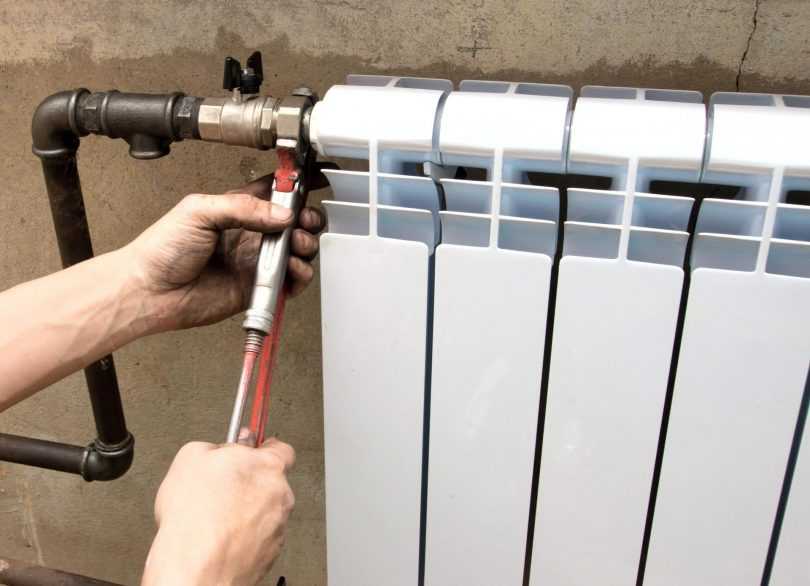

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.

Виды термостатов

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

1. Механические;
2. Электронные;
3. Жидкостные и газонаполненные;
4. Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

• Термостат со встроенным датчиком, дисплеем и клавишным управлением;
• Устройство с вынесенным датчиком;
• Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

• Конфигурация прибора – механическая, программируемая, цифровая;
• Датчик – встроенный, выносной;
• Мощность – желательно выбирать с запасом;
• Тип питания – от электросети, от батареек;
• Метод установки – накладка, встраивание;
• Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели
