Как выбрать тепловизор?
При выборе тепловизора необходимо ориентироваться на следующие параметры:
• Диапазон измеряемых температур – для бытовых нужд подойдет вариант с параметром от 0°С до +350°С.
• Разрешение инфракрасного-детектора – чем оно выше, тем более детальной будет картинка.
• Термочувствительность – чем ниже этот показатель, тем выше точность результатов.
• Условия эксплуатации и класс защиты – для бытовых и строительных нужд подойдет прибор, способный работать при повышенной влажности до 95% и температуре -20°С — +50°С.
• Наличие дополнительных функций – подсветка, цифровая камера, лазерный целеуказатель, компас, модули GPS, Bluetooth, Wi-Fi.
• Наличие дополнительных объективов.
Широкоугольные применяются там, где требуется исследование протяженного объекта, а телескопические – для получения четких изображений на большом удалении.
• Эргономика и хранение данных.
Преимущество отдается приборам, способным не только сохранять картинку в формате JPEG, но и отражать информацию по температуре.
Еще один важный показатель, на который следует обратить внимание – способ отображения данных на экране, который выражается в следующих режимах:
• Full IR – полноэкранная инфракрасная картинка.
• Picture-in-Picture – картинка в картинке (обычная фотография окружает тепловое изображение).
• Alpha Blending – наложение слоев тепловой картины и обыкновенной фотографии.
• IR/Visible Alarm – изображение, как на обыкновенном фотоаппарате, но места, где температура превышает пределы заданного диапазона, подсвечены определенным цветом.
• Full Visible Light – обычные фотоснимки.
Как производится тепловизионная диагностика?
Для того чтобы определить утечку тепла, специалист соблюдает необходимую последовательность действий. Для более точного исследования следует проводить все измерительные процедуры в холодное время года. Именно тогда разница температур достигает максимальных значений. Так разница температур внутри помещения и снаружи дома должна быть не меньше 10 градусов по Цельсию. Отопительная система должна работать около трех суток. При помощи точного высококлассного оборудования можно провести обследование зданий и сооружений тепловизором. Эта проверка позволит выявить различные факторы, вызывающие потерю тепла и разрушения конструкции дома.
Тепловизионная диагностика включает в себя следующие этапы:
- Проведение проверки подразумевает под собой первоначальный осмотр самого помещения, где будут производиться измерения. Оно должно быть хорошо изолировано от воздуха снаружи, все окна и двери следует закрыть заранее. Благодаря этому воздушные потоки стабилизируются и не будут влиять на качество замеров.
- Тепловизионный метод диагностики подразумевает под собой также проведение исследования вне дома. Таким образом можно выявить внешние дефекты конструкции, которые не были заметны изнутри.
- После проведения внутренних и внешних замеров эксперт занимается анализом полученных данных и выявляет проблемные места.
- Также все результаты при помощи компьютерной обработки обрабатываются и на их основе создается термограмма. Это подробная демонстрация температуры в помещении и его отдельных частях.
- Затем все результаты оформляются в единый протокол исследования. На их основе уже можно составлять план дальнейших ремонтных работ. Еще результаты проверки являются документом, который можно предоставить в суд для жалобы на застройщика или ЖКХ.
- Тепловизионная диагностика зданий является комплексной экспертизой, которая охватывает все поверхности здания. Для проведения этого исследования необходимо, чтобы все поверхности были максимально открыты и ничего не мешало работе тепловизора.
Следует заметить, что проведение экспертизы только в помещении или наоборот снаружи здания не способно дать точных результатов. На исследование снаружи влияет как ветер, так и влажность воздуха. Поэтому результаты очень приблизительные. Но в свою очередь так можно выявить внешние дефекты, которые изнутри были незаметны.
Тепловизор для охоты
Еще одной сферой деятельности человека, где применяются тепловизоры, является охота. С их появлением добыть зверя стало гораздо более легкой задачей. Ведь теперь охотник видит животное не только ночью, но и в сильный снег и туман, с расстояния около 300 м. Такие приборы отличаются от других своими характеристиками. Особое значение имеют:
- разрешение матрицы;
- диаметр объектива;
- частота обновления кадров;
- продолжительность непрерывной работы;
- защищенность;
- наличия дополнительных опций.
Значение разрешения матрицы в том, что от него зависит то, на какой дальности будет обнаружена цель. Высокое разрешение позволяет получить качественное изображение и идентифицировать животное. Это нужно и для безопасности, так как тепловое пятно зверя можно перепутать с излучением другого охотника. На большинстве охотничьих устройств установлены неохлаждаемые матрицы, называемых микроболометрами, с разрешением 640×480 или 384×288 пикселей.
От диаметра объектива зависят оптическое увеличение и поле угла зрения. Увеличение и угол взаимосвязаны между собой. Чем шире угол поля зрения, тем меньше оптическое увеличение, и наоборот. Чтобы вести прицельную стрельбу на дальней дистанции нужно выбирать приборы с меньшим углом и большим увеличением.
Частота обновления кадров характеризует скорость смены кадров в видоискателе устройства
Если для стационарных тепловизоров и медицинских устройств этот показатель не представляет важности, то для охоты он имеет критическое значение. Ведь, для попадания в быстро бегущую цель необходимо, чтобы кадры сменялись без зависаний
Это обеспечивает частота от 25 до 50 Гц.
От продолжительности непрерывной работы тоже зависит очень много. Ведь будет обидно, а иногда и опасно для жизни, если устройство перестанет работать в самый неподходящий момент. Чтобы этого не случилось, охотничьи тепловизоры оборудуются аккумуляторами с повышенной емкостью. Но опытные охотники берут еще и дополнительный запас батарей. Можно приобрести быстросменные блоки с аккумуляторами, чтобы увеличить время работы устройства. Помочь оптимизировать время действия тепловизора может и программное обеспечение, которое позволяет настроить спящий режим, яркость дисплея и отключение некоторых функций, требующих энергозатрат.
Говоря о защищенности, имеется в виду, что охотничий тепловизор эксплуатируется в самых разных условиях. Это может быть и повышенная влажность, и экстремальные температуры, и чрезмерные механические нагрузки. Считается, что качественный тепловизор охотника должен сохранять работоспособность при температуре от -30 °С до +50 °С и не выключаться после падения с 2-х метровой высоты.
К дополнительному оборудованию и опциям, свидетельствующим о принадлежности устройства к охотничьим тепловизорам, относятся:
- стадиометрический дальномер и баллистический калькулятор;
- микрофон с видеорекордером;
- гироскоп, компас и акселерометр;
- возможность пристрелки с одного выстрела;
- функция показа картинки в картинке;
- передача данных по Bluetooth и Wi-Fi;
- наличие цифрового зума;
- пульт дистанционного управления;
- внешний монитор или способность передавать информацию на экран смартфона;
- лазерный дальномер.
Казалось бы, что при таком наборе, охотничий тепловизор просто лишен недостатков. Но это не так. Среди его минусов:
- высокая стоимость, в том числе комплектующих и дополнительного оборудования;
- трудность в определении цели на большой дальности;
- энергозависимость от аккумуляторных батарей.
Все сказанное об охотничьих тепловизорах в полной мере относится и к военным моделям.
Мобильный тепловизор для смартфона — на сколько реальны показания
Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.
Тепловизор для смартфона на Android
Небольшой компактный модуль обладает неплохими характеристиками
Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.
Тепловизор для смартфона на Android
Тепловизор для смартфона на базе iOS
Так выглядит модуль от Flir для iPhone
Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.
Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
Тепловизор для смартфона на базе iOS
Виды тепловизионных приборов

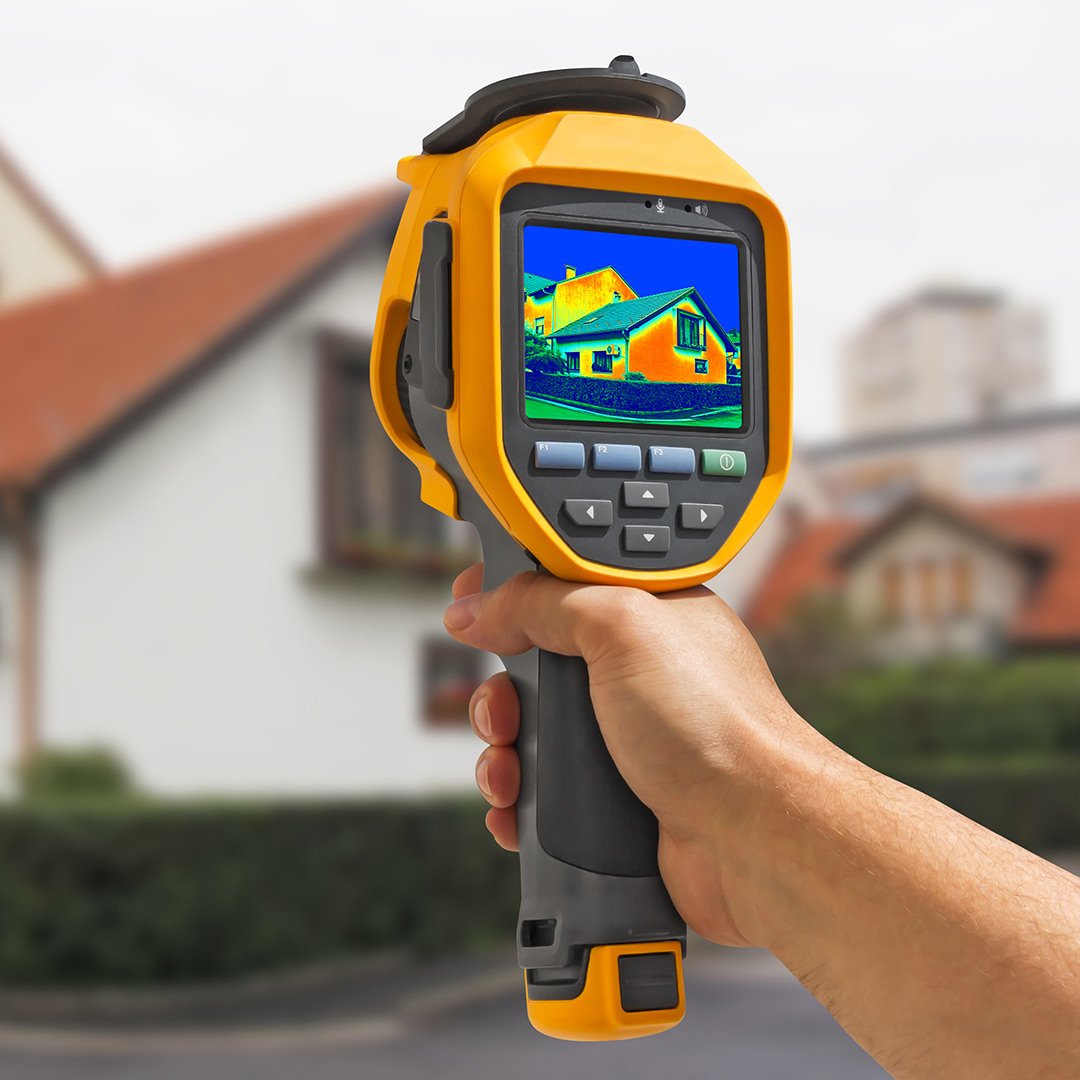

Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.
Для тепловизионной диагностики задействуют два типа устройств:
- стационарные тепловизоры;
- портативные инфракрасные камеры.
Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.

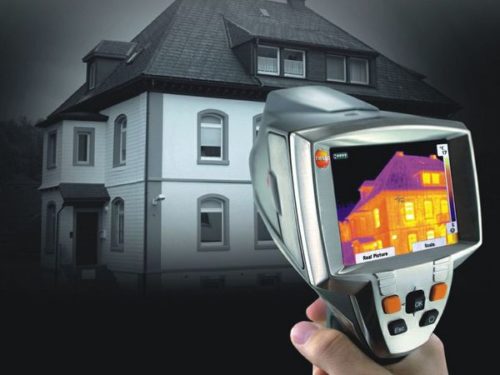

При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.
Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.
Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий
В зависимости от функциональных возможностей различают три вида тепловизоров:
- Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
- Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
- Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.
Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.
Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.
Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.
Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур
Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.
Сколько стоят тепловизоры высокотехнологичного класса
Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Важно! Данная модель тепловизора умеет формировать панорамные изображения в случае обследования протяженного объекта. Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб

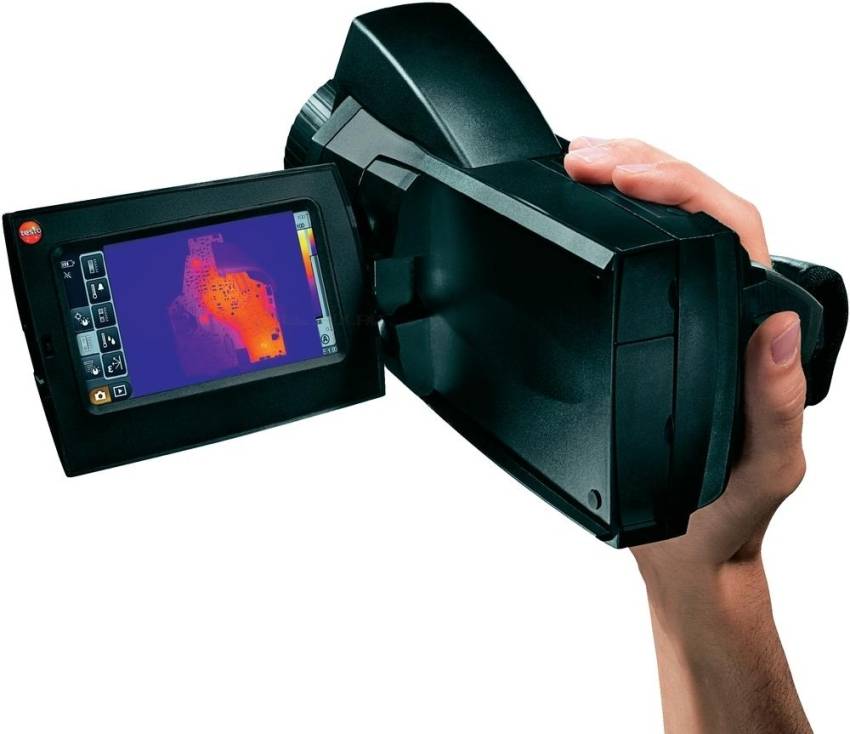

Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана
руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана

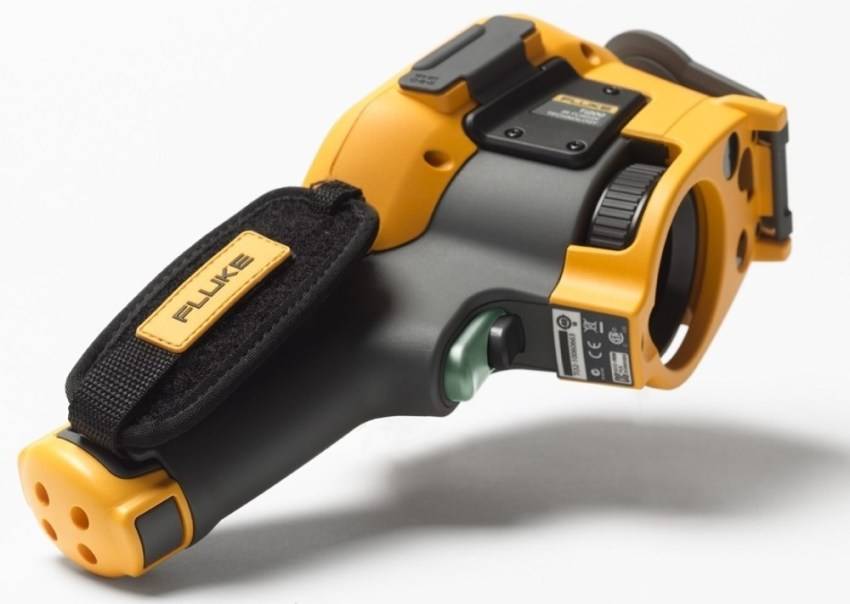

Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Как правильно пользоваться тепловизором
Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.
Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.
Важно знать! Для определения теплопотерь зданий подходит не каждый день, что указывается в руководстве к прибору. Для выполнения правильного исследования нужно работы проводить весной или зимой
Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются
Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.
Применение тепловизора: что видно на экране прибора
При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.
Возможно ли изготовление тепловизора своими руками
Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.
Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.
Такие тепловизоры используются на охоте
Дополнительные объективы и функции
Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:
- телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
- широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.
Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями Wi—Fi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.
Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.
Сферы применения
Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.
В военной технике
Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.
Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.
В морских приборах
Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.
Охота
Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи
Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости
Обследование зданий

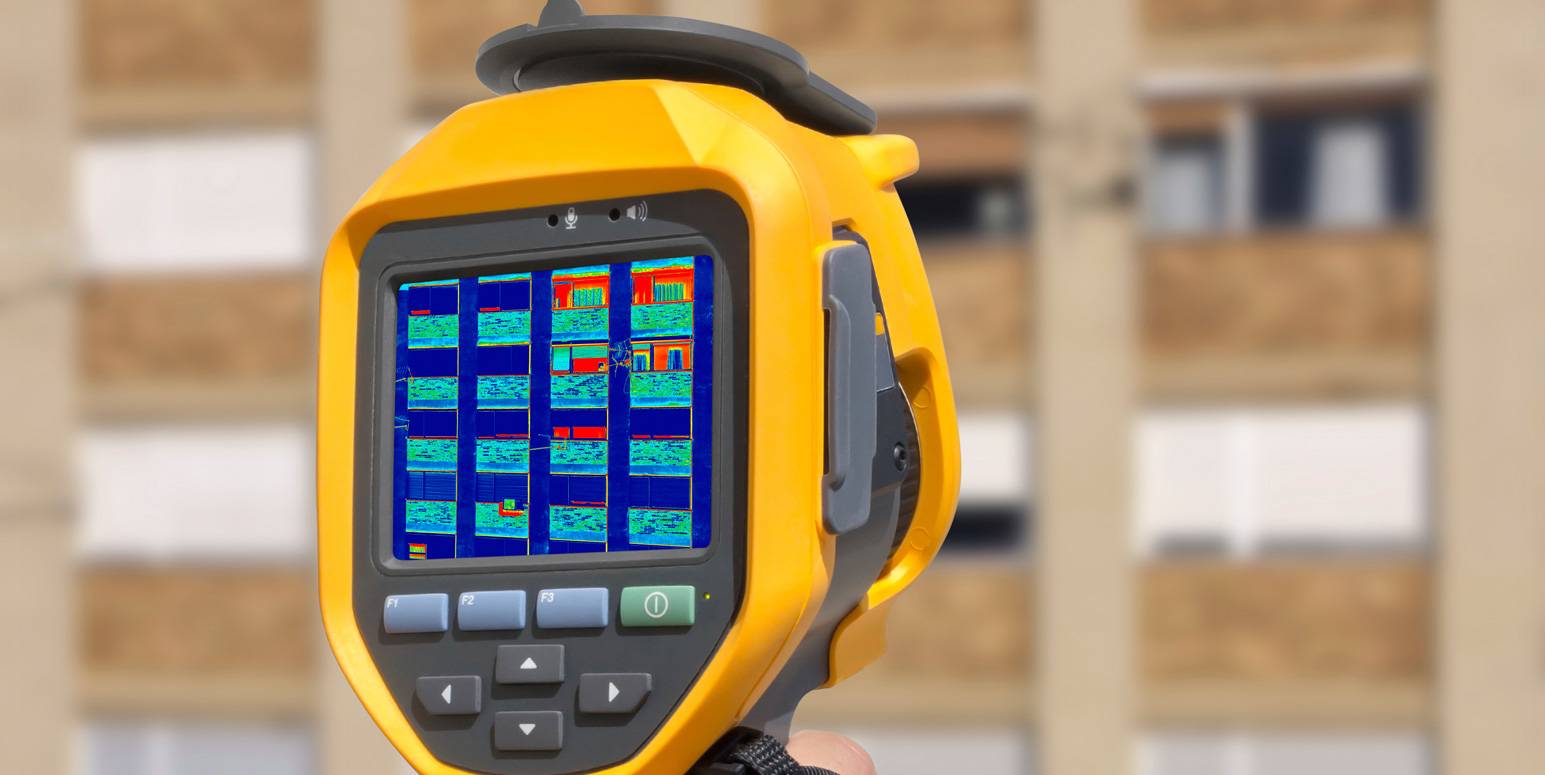

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.
Применение тепловизора в медицине
Медицина

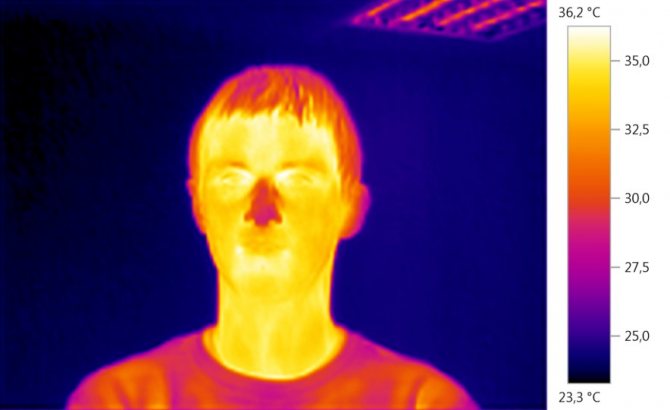

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.
Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.
Чрезвычайные ситуации и АСР
Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.
На эту тему ▼
Тепловизор пожарный ISG К250
Технические характеристики и описание устройства
Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.
Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.
Fluke Ti32 (США)
Съёмка
Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.
Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.
Обработка результатов
Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.
