Свайный фундамент с ростверком

Гидроизоляция

Возведение буронабивного фундамента требует защиты от негативного воздействия окружающей среды. Сохранение всей конструкции обеспечит грамотно выполненная гидроизоляция. Для её обустройства используются высококачественные обмазочные материалы. Они сумеют уберечь бетонный ростверк от лишней влаги. Его покрывают несколькими слоями материала. Учитывают технические характеристики рулонной гидроизоляции, свойства строительного материала стен.

В качестве обмазочных материалов можно использовать битумную мастику, обладающую различными наполнителями. Она усиливает прочность покрытия. Гидроизоляцией нельзя пренебрегать, если уровень грунтовых вод ниже подошвы основания дома. Применение обмазочных материалов обеспечит необходимый барьер для проникновения влаги в структуру конструкции.

Инструкция изготовления буронабивных свай с монолитным ростверком

Сначала делают геологические изыскания:

испытывают грунт статическими нагрузками;
на этапе бурения берут образец грунтовых вод и грунта с разных уровней их залегания для лабораторного анализа;
делают динамическое, статическое зондирование, периметрию.

Составляется расчет:

Схема устройства буронабивной сваи

сборной нагрузки на свайное поле;
несущей способности стержня;
ширины, глубины, min сечения ростверка.

Выполняют разметку свайно-ростверкового фундамента – из проекта в пятно застройки переносят оси. По периметру здания снимается дерн, ширина очищенной полосы – метр.

Мотобуром по отметкам бурят скважины (или копают вручную) для опор, в которых они будут размещаться. Скважины закапываются глубже уровня промерзания грунта, плюс 20 см. Ширина скважины приравнивается к ширине стены (плюс 20 см — для распорки и опалубки). Дно засыпается песчано-щебневой подушкой, которая заливается водой и трамбуется, а затем накрывается рубероидом или полиэтиленом (гидроизоляция).

Прокладываются инженерные коммуникации. Если ростверк по проекту висячий монолитный, тогда инженерные сети, размещенные под ним, нужно утеплить. Трубопроводы в воздухе обволакивают греющим кабелем, в земле трубы утепляют полистирольными скорлупами.

Схема армирования ростверкового фундамента

Монтаж свай

Следующий этап – монтаж опалубки ростверка и свай. При ее выборе стоит учесть:

тип ростверка;
высоту сваи.

Схема монтажа высокого и низкого ростверка

Виды опалубок для свай:

доска (и для ростверка);
рубероидная, полиэтиленовая, асбоцементная труба.

Виды опалубки для монолитного строительства

Свайно-ростверковый фундамент армируется прутками, которые связываются перемычками. После происходит поэтапная, послойная заливка опалубки опор. Через 3–4 дня они наберут прочность, их опалубка снимется и начнется заливка бетоном опалубки ростверка. Она должна заполниться за один раз. Бетонная смесь укладывается по стандартной технологии и уплотняется вибратором. Последующие работы выполняются после окончательного схватывания бетона, примерно через месяц.

Утепление буронабивного фундамента с ростверком

При утеплении фундамента из буронабивных свай можно рассмотреть два варианта. Первый вариант – когда залит мелкозаглубленный ростверк. При таком устройстве применяют схему утепления как для ленточного фундамента. То есть напрямую к ростверку крепятся листы экструдированного пенополистирола и производится финишная отделка. После этого, при необходимости, монтируется утепленная отмостка.

Второй случай — когда монолитный ростверк залит над поверхностью земли или сделана обвязка из бруса или швеллера. В этом случае монтируют обрешетку из деревянного бруса или металлического профиля от поверхности цоколя до земли, закладывают слой утеплителя и обшивают цоколь декоративными панелями или сайдингом. С обратной стороны фундамента, как правило, пустое пространство засыпается песком. Также распространен вариант, когда цоколь буронабивного фундамента выкладывают декоративным кирпичом.

Возведение буронабивных свай с монолитным ростверком не представляет сложности для начинающего строителя – эту популярную технологию способен освоить каждый. При правильном расчете и соблюдении технологии устройства такой фундамент можно заложить бригадой из 2-3 человек.

В конце предлагаем посмотреть интересное видео об ошибках при возведении фундамента на буронабивных сваях:

Помогла статья? Оцените ее

Выполним работы на высоком профессиональном уровне

устанавливает сваи с ростверком. Мы создаем прочные, надежные, долговечные фундаменты, используя современные технологии. В нашем распоряжении есть необходимая техника, а высокая квалификация сотрудников позволяет эффективно решать сложные задачи.

Наша компания комплексно подходит к выполнению таких работ. Обратитесь к нам, и мы выполним предварительные исследования, проведем необходимые условия и обустроим фундамент. И все это – точно в сроки, указанные в договоре. Если у вас есть вопросы, наши специалисты оперативно предоставят необходимые консультации. Заказать

Закажите услугу у нас!

Строительство свайного фундамента с ростверком

Ростверк – часть фундамента, опирающаяся на вертикальные опоры. Представляет собой балку или плиту, выполненную из дерева, металла или железобетона. Существуют три основных вида:

Высокий – располагается выше уровня грунта или воды. Применяется в местах с высоким уровнем грунтовых вод, при наличии вечной мерзлоты, в местах, где может периодически подтапливать, например, поймы рек. Преимущество такого решения – наличие свободного прохода воздуха, что обеспечивает постоянную вентиляцию, снижая тем самым влажность и образование застойных зон. Недостаток – нижнюю часть здания приходится утеплять, в противном случае в морозную погоду холод будет поступать через пол в помещение.
Повышенный – срез грунта совпадает с нижней частью ростверка. Применяется в зоне умеренного климата с небольшими морозами. Устраивается на слабопучинистых устойчивых к подвижкам грунтах. Преимущество – создание зоны неподвижной воздушной прослойки, что обеспечивает теплоизоляцию нижней части здания. Монтируется на песчано-гравийном основании, являющимся демпфером при возникновении подвижки грунта.
Низкий – балка заглублена в грунт, причём уровень глубины располагается ниже точки промерзания; это сделано для того, чтобы избежать повреждений от возможных пучностей грунта в холодное время года. Жёсткость фундамента обеспечивается замоноличиванием верхней части железобетонных свай с горизонтальными балками, выполняемыми по месту. Сам ростверк опирается на гравийно-щебёночную подушку. Создаются в умеренно-мягком климате, с низким расположением грунтовых вод. Такая конструкция напоминает ленточный фундамент с опорой на столбы. Применяется в зданиях, где требуется наличие подвальных технологических помещений, например, бойлерные котельные.

Фундаменты с ростверком применяются в промышленном и гражданском строительстве при возведении зданий на обычных и сложных грунтах. На таких опорах возводятся объекты разной этажности и назначения. В условиях плотной застройки в городской черте этот вид силового основания популярен для возведения высотных зданий.

При возведении частного жилья ростверк, особенно высокий тип, используют в местах, где возможно подтопление из-за разлива рек, на заливных лугах, пучинистых грунтах, низких островах.

Достоинства и недостатки свайно-растверкового фундамента

стал использоваться повсеместно.] Достоинства:

небольшой объем земляных работ;
возможность сохранения благоустройства территории;
подходит для любых типов грунтов, кроме скальных;
небольшой объем бетонных работ;
не требуется привлечение тяжелой техники;
отличные эксплуатационные характеристики;
не требуется планировка участка;
себестоимость на 20-30% ниже, чем у монолитного основания.

К недостаткам свайно-растверкового фундамента для дома из газобетона относят:

невозможность устройства полноценного цокольного этажа или подвала;
потребность в качественном утеплении и гидроизоляции.

Сделать подвальное помещение в газобетонном доме на сваях можно, но при этом существенно возрастают затраты на строительство. В этом случае сваи берутся такой длины чтобы, оголовки, торчащие из земли, имели высоту не менее 1 метра. Для заглубления фундамента делается котлован глубиной 1.5-2 метра. Земляные работы требуют использования спецтехники, поэтому владельцы домов из газоблоков на сваях с ростверком, как правило, ограничиваются подвалом-погребом глубиной 0.5-0.7 метров.

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности – это единственный способ сделать надежное основание под строение из газоблока.

Установка свай

Основным опорным элементом фундамента являются стойки-сваи, вмонтированные в почву на глубину залегания пород. Именно они принимают на себя всю нагрузку строения на почву. Технически допустимый вес на одну опору – до 10 тонн. Общую нагрузку при выполнении проекта делят между всеми стойками.

В зависимости от способа устройства различают:

лопастные (винтовые) сваи
забивные сваи
буронабивные сваи

Забивные опоры отличаются особой прочностью и долговечностью, но для их установки требуется тяжелая пневматическая техника. Используются такие сваи в основном для массивных многоэтажных сооружений с очень большим весом. По этой причине, когда речь идет о самостоятельном монтаже, такой вариант обычно не рассматривают.

Винтовая (лопастная) свая получила свое название благодаря наличию спиральных лопастей, наваренных на металлический каркас. С их помощью стойка легко ввинчивается в землю по принципу самореза. Вкрутить опору можно вручную либо при помощи специального оборудования. Для ручной установки потребуется несколько человек. Монтаж свай осуществляют по периметру всего здания. Внутреннюю полость заливают бетонным раствором, выступающие части подвергают обработке антикоррозийным составом. С целью увеличения срока эксплуатации желательно применять опоры с покрытием, выполненным в заводских условиях.

Буронабивные сваи формируются на месте в процессе устройства фундамента. Согласно выполненному расчету в точках установки стоек производят бурение скважин. При незначительной глубине копку осуществляют вручную. Если глубина более 2 м, используют строительную технику. При бурении в нижней части каждой скважины выполняют расширение для устройства подошвы опоры. Это позволяет оптимизировать количество столбов, повысить прочность будущего фундамента.

Далее, если почва достаточно плотная, готовая скважина армируется и заполняется бетоном. В большинстве случаев ее стенки требуют дополнительного укрепления. Для этого применяют асбестовые трубы или обычный рубероид. Сформированную из такого материала трубку обкручивают проволокой и вставляют в проем, затем укладывают арматурные прутья. Причем концы арматуры немного выпускают наружу для последующего крепления ростверка. Полученная конструкция заливается бетоном с последующим виброуплотнением. Перед заливкой при необходимости выкачивают из отверстия воду.

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком самые прочные

Слабые почвы прокалываются острием стержня до упора в стабильный грунт, которыми являются крупнообломочные, скальные слои и твердые глинистые породы. Длина вертикального шпунта может достигать 20 метров.

Свайный фундамент с ростверком подразделяется по признакам:

материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
способ погружения в землю — классифицируют забивные, вибропогружаемые, винтовые;
работа с почвой — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на стабильную породу.

Сечение шпунтов бывает квадратным, многоугольным, трубчатым. Элементы изготавливаются составными, цельными, винтовыми, с расширением. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются требуемой протяженности.

По способу погружения в грунт

Вибропогружатель для свай

Забивные сваи погружаются с помощью ударного оборудования. Острие смещает почвенные частицы в сторону, вверх при углублении и внедряется в землю. Стержень выгоняет кубатуру грунта, равную объему погруженного участка и дополнительно уплотняет основание. На стройплощадке применяются дизельные и штанговые молоты.

Вибрационный способ уменьшает трение в почве и на боковой площади погружаемого элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Земля уплотняется на расстоянии 1,5 – 3 диаметра сваи от ее тела. Используются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разбивают структуру почвы.

По степени заглубленности

Чем больше свай под ростверк, тем дороже обходится фундамент

Висячий ростверк работает в окружении сжимающихся грунтов, распределяют нагрузку с использованием силы бокового трения, сопротивления наконечника. Такие элементы нельзя углубить до стабильного пласта и в этом есть их недостаток. Для надежности увеличивается площадь пяты направляющей части и ставится большее число элементов на участке.

Увеличение размеров приводит к удорожанию конструкции фундамента, повышению трудоемкости. Большое количество потянет утяжеление и дополнительную осадку. Уменьшение расстояния между висячими стержнями иногда спасает ситуацию.

У стоек работает наконечник, который передает усилие на несжимаемые слои, такие стержни не приводят к усадке строения. Стоечные шпунты используются для укрепления основания при прокладке коммуникаций, трубопроводов, железнодорожных перегонов т. к. имеют большой коэффициент сопротивления сдвигу. В городе ставятся в качестве подпорок для стен и для возведения промышленных единиц с тяжелым оборудованием.

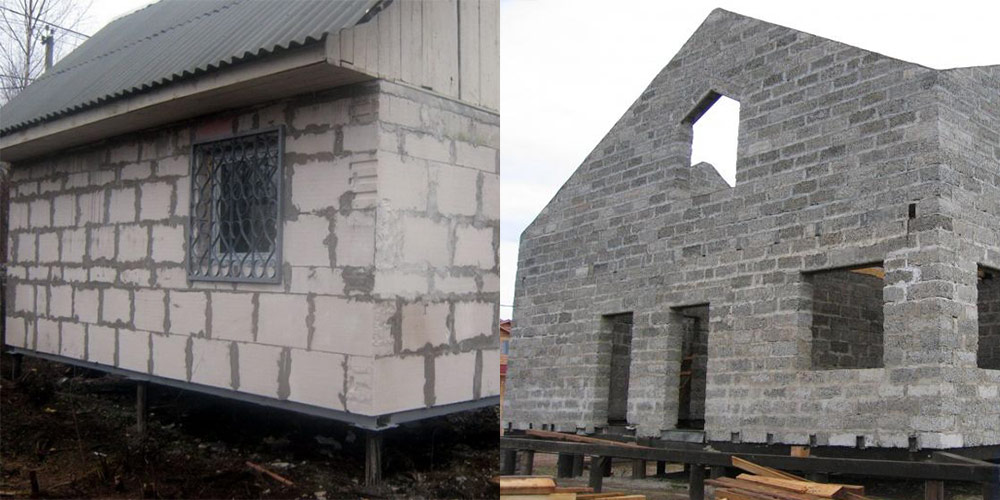

Применимость свайно-ростверковых фундаментов для домов из газобетона

Основания ростверкового типа отличаются очень высокой несущей способностью, которая ограничивается лишь параметрами свай и свойствами грунта, характерного для конкретной территории.

Но и эти ограничения преодолеваются. Увеличив количество опор или создав опорные площадки под основанием свай, можно увеличивать их несущую способность и снизить нагрузку на грунт. Эти возможности повышают эффективность конструкции в целом.

Что касается газобетона как строительного материала, его основная характеристика — малый вес блоков, он почти в 5 раз меньше, чем у кирпича. Но и прочность ниже в 4-5 раз. Из-за этих свойств газобетон не применяется при строительстве многоэтажных зданий, а дома из этого материала намного легче, чем кирпичные или бетонные.

Отсюда — вывод: возможности свайного фундамента с ростверком избыточны для домов из газобетонных блоков, поэтому он применим для них без ограничений.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
независимость возведения фундамента и зданий от рельефа местности;
заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
формирование свайного поля отдельно от ростверка;
расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
возможность строительства собственными руками без привлечения крупных механизмов;
экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
возможность строительства зданий сложных геометрических форм;
высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
ростверковый фундамент невозможно сделать в каменистых грунтах;
для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Возможные ошибки при строительстве свайно-ростверкового фундамента

При самостоятельном устройстве свайно-ростверкового фундамента начинающие строители нередко допускают ошибки, способные оказать негативное влияние на срок службы основания в целом. Чаще всего, это:

отсутствие связи между сваями и ростверком. В зимний период из-за промерзания грунта опрокидывающая сила может вытолкнуть сваю, вызвав повреждение постройки. Особенно, если для её строительства использовались лёгкие материалы;
отсутствие пространства под ростверком, что может стать причиной повреждения последнего при движении грунта. Для исключения подобного явления на дно опалубки укладываются плиты пенополистирола, используемые в качестве амортизатора;
недостаточная глубина заложения. Это может стать причиной усадки конструкции и заполнения пространства между ростверком и грунтом;
ошибки при расчёте несущей способности основания из-за неправильного определения типа грунта.

ФОТО: remontnik.ru При заливке фундамента следует избегать типовых ошибок.

Watch this video on YouTube

Условия, необходимые для устройства свайного фундамента с ростверком

Первый вопрос, с которым нужно определиться при выборе свайного фундамента — это глубина его заложения. Решающее значение здесь имеют такие факторы:

толщина непрочного поверхностного слоя, если он есть;
глубина заложения фундаментов соседних зданий, коммуникаций и сооружений, если строительство ведётся внутри микрорайона или населённого пункта;
вероятность морозного пучения, что зависит от уровня грунтовых вод и типа грунта (важно для устройства ростверка).

Сложности возникают, когда монтировать сваи приходится в стеснённых условиях

Чаще всего в гражданских зданиях, не имеющих технических подполий, ростверк проектируют так, чтобы его верх был на 10-15 см ниже планировочной отметки грунта. То есть, если рельеф местности и гидрогеологическая обстановка не препятствуют, предпочтения отдаются низкому ростверку.

В глинистом грунте под его подошвой делается засыпка из крупнозернистого песка или ПГС, на толщину не менее 20 см. В песчаных грунтах, имеющих отличную фильтрационную способность, ростверк заливают по слою природного или шлакового щебня, либо делают под ним бетонную подготовку толщиной минимум 10 см.

Когда проектируется технический этаж, низ ростверка должен располагаться на 30-50 см ниже отметки подвального пола. Заложенная под ним крупнозернистая подсыпка обеспечивает наличие воздушной прослойки, исключающей вероятность морозного пучения — ведь пониженный ростверк всегда располагается в зоне промерзания.

Размеры среднестатистического свайно-ростверкового фундамента для частного дома в 1-2 этажа

Описание свайного фундамента с ростверком

Уже название свайного фундамента говорит о том, что он состоит из свай, которые заглублены в грунт до определенного уровня. Чаще всего сваи погружают до плотного несущего слоя грунта или ниже уровня его промерзания. Готовая свайная конструкция не может использоваться в чистом виде, так как представляет собой разрозненные элементы. Исключение составляют каркасные постройки или срубы из бруса или бревна, в которых нижние венцы способны принять на себя нагрузку всей постройки.

Свайный фундамент с ростверком

Для строительства домов из других видов материала используется более совершенная форма — свайный ростверковый фундамент. В этой конструкции надземные части свай соединены металлической или бетонной лентой, ростверком.

На профессиональном языке ростверком называют часть основания, которая соединяет оголовки свай и служит опорой для несущих стен.

Фундамент свайный с ростверком
