Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника;
2. коллектор можно изготовить и из обычного полипропиленового шланга, но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Но изготовление солнечного коллектора из подручных средств, среди которых можно назвать и пластиковые бутылки, способно лишь в некоторой степени решить проблему с производством горячей воды.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Сомнения прочь

В странах Средиземноморья, где количество солнечных дней – более 300 в году, солнечный коллектор для отопления и нагрева воды можно встретить практически на каждой крыше. Не вызывает сомнения эффективность использования этого источника тепла в южных регионах России. Климат средней полосы считается неблагоприятным для таких энергетических установок. Однако исследования и эксперименты доказывают целесообразность применения гелиосистем. Специальная работа была проведена в институте высоких температур Российской академии наук. Средние показатели интенсивности солнечного потока в зависимости от климатической зоны составляют 150-300 Вт/кв. м. Пиковые показатели достигают 1000 Вт/кв. м.

Схемы подключения к системе отопления

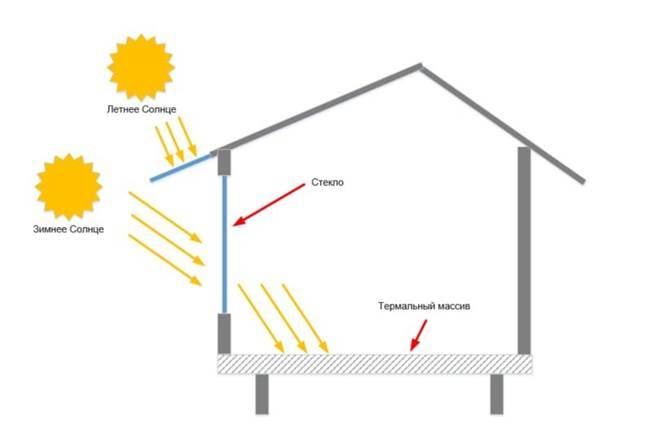

Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.

С водяным коллектором

Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.

Летняя схема подключения солнечного коллектора

Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.

Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.

Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

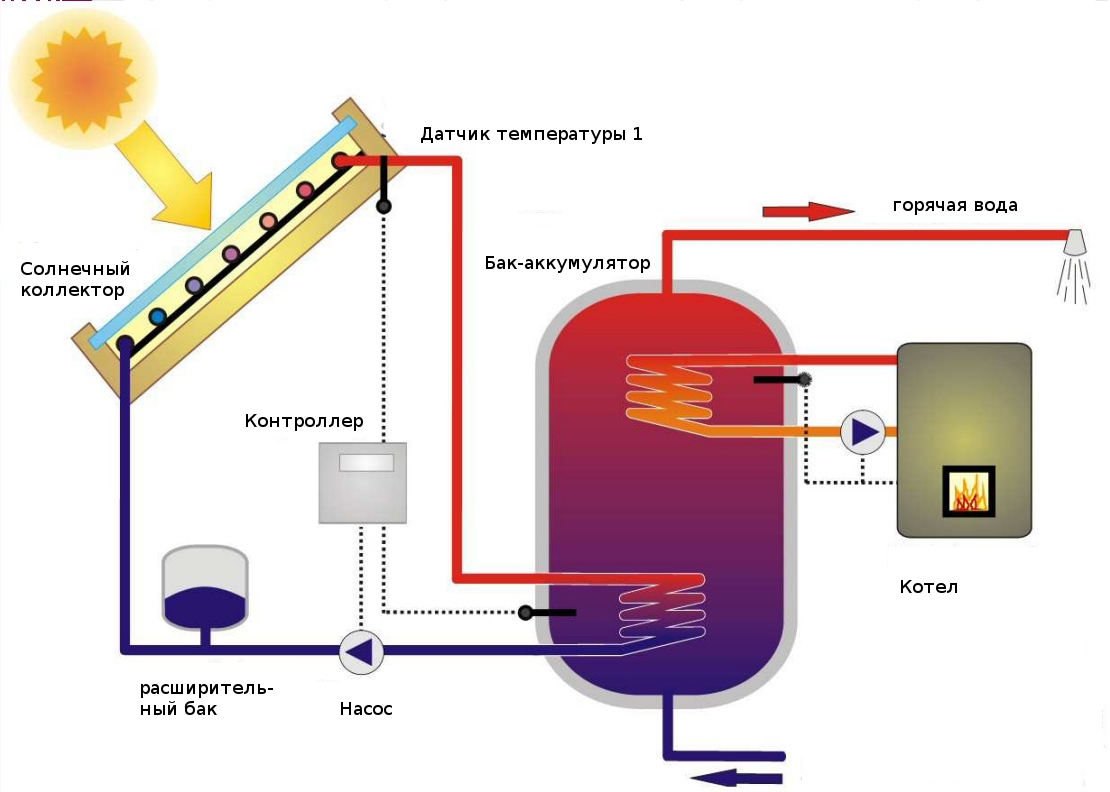

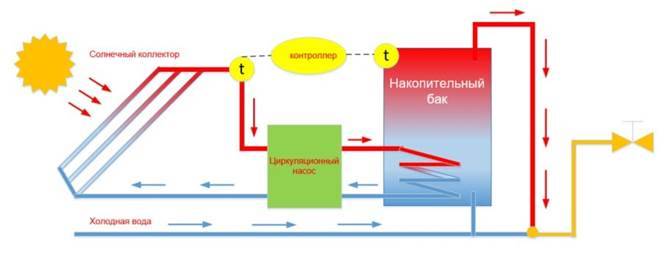

Схема подключения солнечного коллектора с насосом циркуляции

Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.

С солнечной батареей

Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.

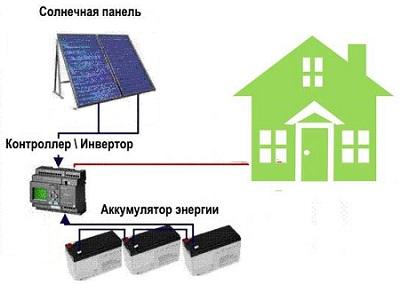

Схема подключения солнечной электростанции в частном доме

Система состоит из:

• солнечных элементов;
• инвертора;
• аккумуляторных батарей;
• контроллера заряда.

Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.

Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.

Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.

Солнечная электроэнергия.

Для преобразования энергии Солнца в электроэнергию на сегодняшний день наиболее эффективными являются кремниевые фотоэлектрические батареи. Но их КПД низок и по факту не превышает 14%.

Таким образом, панель площадью 1,0 м2 способна выдать на широте Москвы максимальную мощность порядка 0,11 КВт. И не верьте недобросовестным продавцам, завышающим показатели мощности!

Низкий КПД по большому счету ни о чем не говорит (ездим же мы на автомобилях, двигатели которых имеют КПД=10%). Ставь панель большей площади – и всё. Однако высокая стоимость полного комплекта солнечной электростанции (с панелями, аккумуляторами, автоматикой, преобразователями ~ 1100 $/КВт) продолжает являться в России сдерживающим широкое распространение солнечных панелей фактором. Конечно, в местах, где другим способом получить электроэнергию невозможно или очень сложно и дорого (космос, кемпинг, дом лесника, не электрифицированный поселок), солнечная электростанция является хорошим решением проблемы.

К 2030 году прогнозируемая мощность всех солнечных фотоэлектрических преобразователей в мире превысит 200 ГВт. При этом стоимость произведенной электрической энергии предполагается 0,10…0,15 $/КВт*ч.

Устройство

Солнечной батареей называется система полупроводниковых устройств – фотоэлектрических преобразователей, преобразующих энергию солнца в постоянный ток. В схеме работы задействован принцип фотоэффекта.

Состоит солнечная батарея из таких элементов:

Устройство солнечной панели.

• материал-полупроводник, включающий в себя два слоя материалов, имеющих разную проводимость. Например, это поликристаллический или монокристаллический кремний, куда включены иные химические соединения с целью создания фотоэффекта p-n перехода. Получается, в одном материале электронов мало, в другом – в избытке;
• диэлектрик. Наносится тонким слоем с той целью, чтобы электроны не переходили далее;
• источник электропитания. Если его подключить к противостоящему слою, электроны легко преодолеют запорную зону. Как результат – образуется движение заряженных частиц;
• аккумулятор. Задача этого элемента – накапливать и сохранять энергию;
• контроллер заряда. Посредник между солнечным модулем и АКБ. Он отслеживает уровень заряда аккумулятора – не дает закипеть или снизиться электрическому потенциалу;
• инвертор-преобразователь. Преобразует постоянный ток от солнечной батареи в переменный 220 – 230 В;
• стабилизатор напряжения. Поддерживает напряжение, необходимое для работы всей системы.

Информация о том, как устроена солнечная батарея – это пол дела. Прежде чем выбирать и монтировать систему, не лишним будет разобраться, как она работает.

Виды

В соответствии с конструкцией, видом теплоносителя и способу его использования и передачи тепла, солнечные коллекторы бывают:

По типу конструкции:

• Плоские – представляют из себя конструкцию в виде прямоугольника (коробки), выполняемую из прочного материала и служащую корпусом устройства. Во внутренне пространство корпуса укладывается изоляция, по поверхности которой монтируется абсорбирующая (поглощающая тепло) пластина. В специальные углубления абсорбера, укладываются трубки (как правили изготовленные из меди), в которые, в дальнейшем, подается теплоноситель. С наружной стороны корпус закрывается поглощающей оболочкой и защитным стеклом.
• Вакуумные – в устройстве данного типа, определенное количество вакуумных трубок, объединены в общем корпусе коллектора. В корпусе устроен теплообменник, в котором теплоноситель, циркулирующий во внутреннем контуре вакуумных трубок, передает полученную энергию, теплоносителю наружного контура.

По типу теплоносителя:

• Воздушные;
• Водяные.

По способу использования теплоносителя:

• Пассивные – солнечный коллектор используется в паре с баком накопителем, и служит для горячего водоснабжения, без устройства дополнительных инженерных элементов сети (циркуляционный насос, элементы защиты и т. д.).
• Активные – система, кроме монтажа коллектора, комплектуется техническими устройствами (насос, защитные клапана, бак накопитель, дополнительные элементы нагрева теплоносителя), и может использоваться как для горячего водоснабжения, так и для отопления помещений.

По способу передачи тепла:

• Косвенного действия, когда в системе отопления (горячего водоснабжения), присутствует бак-аккумулятор (накопитель), в котором происходит передача тепловой энергии, полученной, наружным контуром, от солнечных лучей, и передаваемой внутреннему контуру, циркулирующему в системах ГВС и отопления.
• Прямого действия, прямоточные – данный способ используется в системах ГВС, при этом циркуляция воды, в контуре коллектора, осуществляется под воздействием разности температур и путем установки дополнительных элементов (кранов, клапанов и т. д.).

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

• Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
• черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
• минеральная вата (теплоизоляция);
• лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
• угловые переходы 18 х 18 миллиметров;
• сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
• сотовый поликарбонат (лицевое покрытие коллектора);
• лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
• все необходимые для проведения паяльных работ инструменты.

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Действующее законодательство

В России в конце 2019 года вышел закон, который ввел понятие «объект микрогенерации». Из определения следует, что это объект, присоединенный к сетям напряжением ниже 1000 вольт, имеющий возможность выдавать электроэнергию в общую сеть в объеме, не превышающем величину технологического присоединения. И максимум 15 кВт. А также использующий для выдачи электроэнергии в сеть собственную электросетевую инфраструктуру, а не общую.

Строго говоря, солнечные панели, установленные на крыше среднестатистического частного дома, могут быть объектом микрогенерации.

Также в марте 2020 года в развитие этого закона вышло постановление правительства РФ, уточняющее некоторые вопросы.

Что законодательство нам дает:

1. Появляется возможность продавать излишки выработанной электроэнергии в общую сеть по договору купли-продажи с энергосбытовой организацией.
2. Появляется возможность сальдировать в рамках одного месяца объемы потребления из сети и объемы выдачи в сеть.

Что касается продажи электроэнергии сбытовой организации: в зависимости от региона и тарифов это может быть выгодно, а может быть нет. Энергосбытовая компания выкупает по оптовой цене и доплачивает за мощность, расчет ведется по довольно сложной формуле. В 2023 году цена выкупа может превышать 5 Р за киловатт-час, и если «входящее» электричество стоит дешевле, то продажа излишков может принести прибыль. Но даже если цена выкупа меньше или равна стоимости поступающего в дом электричества, продажа все равно позволяет уменьшить счета за ЖКУ: в платежках будет посчитана разница между купленными и проданными киловатт-часами.

Сальдирование предоставляет возможность использовать общую сеть как некий аккумулятор. Когда нам не нужна выработанная электроэнергия, она отдается в сеть, а когда нужна — забирается из сети в том же объеме бесплатно.

Это очень важный момент, так как все расчеты экономической эффективности солнечных панелей производятся исходя из условия, что каждый выработанный киловатт-час на протяжении всего жизненного цикла станции был потреблен и ни одного не ушло «в землю». Без сальдирования в условиях частного дома это было бы невозможно: нам приходится покидать дом, чтобы сходить в магазин, в гости, в кафе, съездить в отпуск, а солнце светит и светит. Сальдирование позволяет накопить весь объем выработанной солнечными панелями электроэнергии и использовать его в удобное для вас время в рамках одного месяца.

Оба механизма — купля-продажа и сальдирование — работают вместе. Итоги формируются по итогам расчетного месяца. Если ваше совокупное месячное потребление — 1000 кВт·ч, а станция выработала 800 кВт·ч, то разницу, 200 кВт·ч, вы приобретете по тарифу из сети. Если потребление было 800 кВт·ч, а станция выработала 1000 кВт·ч, то разницу у вас купит энергосбытовая компания по ценам оптового рынка.

Если у вас установлен двухтарифный или многотарифный счетчик, то объемы выработки и потребления определяются и сальдируются в рамках соответствующих зон суток — день/ночь, пик/полупик/ночь. То есть в таком случае дневную выработку станции нельзя сальдировать с ночным потреблением из сети — только с дневным.

Вот что необходимо сделать, чтобы все это заработало:

1. Выполнить технологическое присоединение солнечной станции к объектам сетевой организации. Можно сделать это вместе с присоединением дома к сети или отдельно, если дом уже присоединен. Как подавать заявку на технологическое присоединение, мы уже писали.
2. Заключить договор купли-продажи электрической энергии с энергосбытовой организацией — с той же, что вас обслуживает. Сделать это можно после или во время процедуры технологического присоединения, обратившись любым удобным способом.

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.

Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.

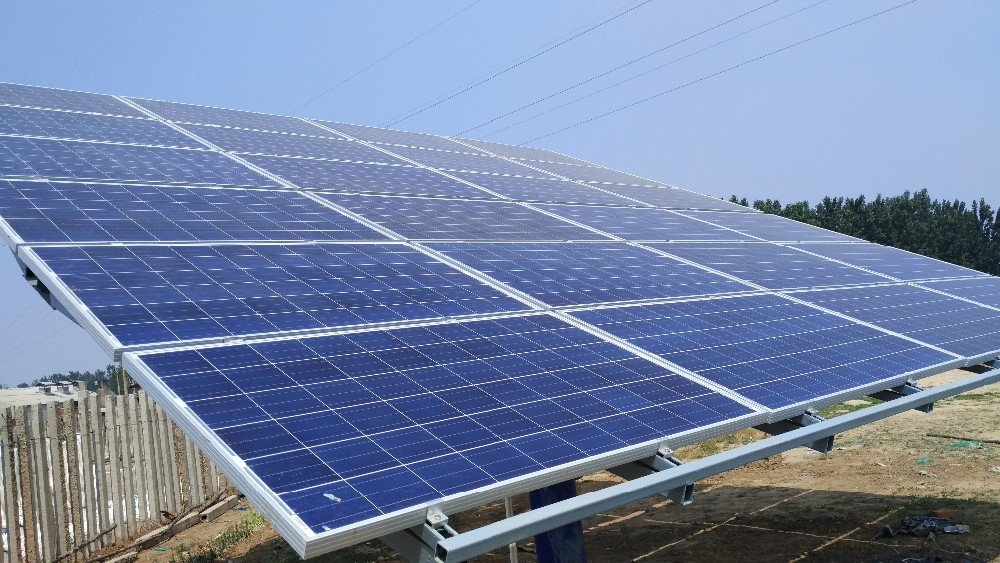

Поликристаллические солнечные панели

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.

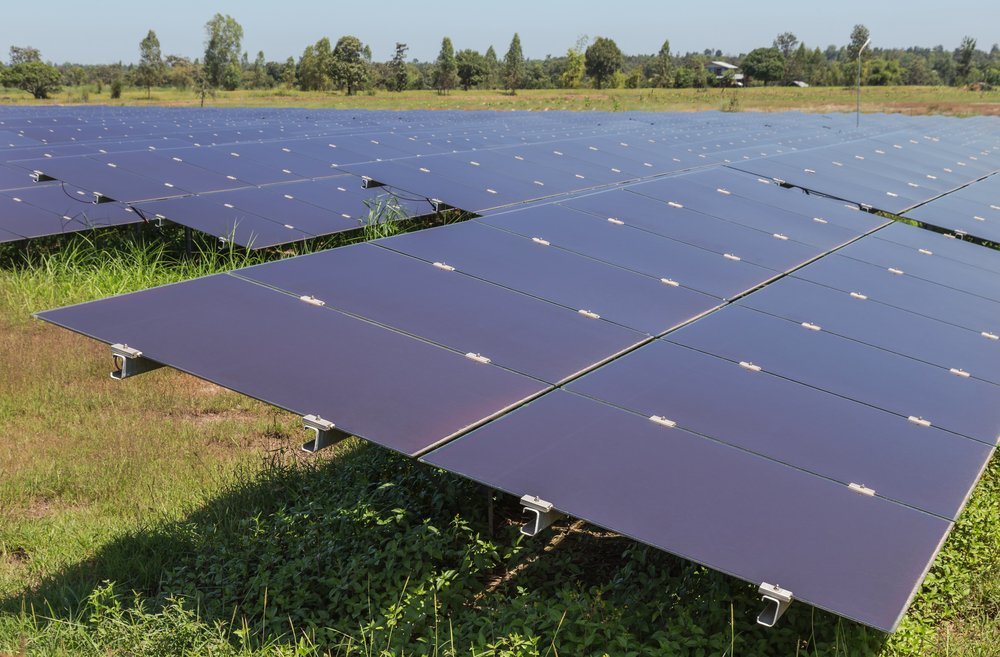

Тонкопленочные (аморфные) солнечные панели

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.

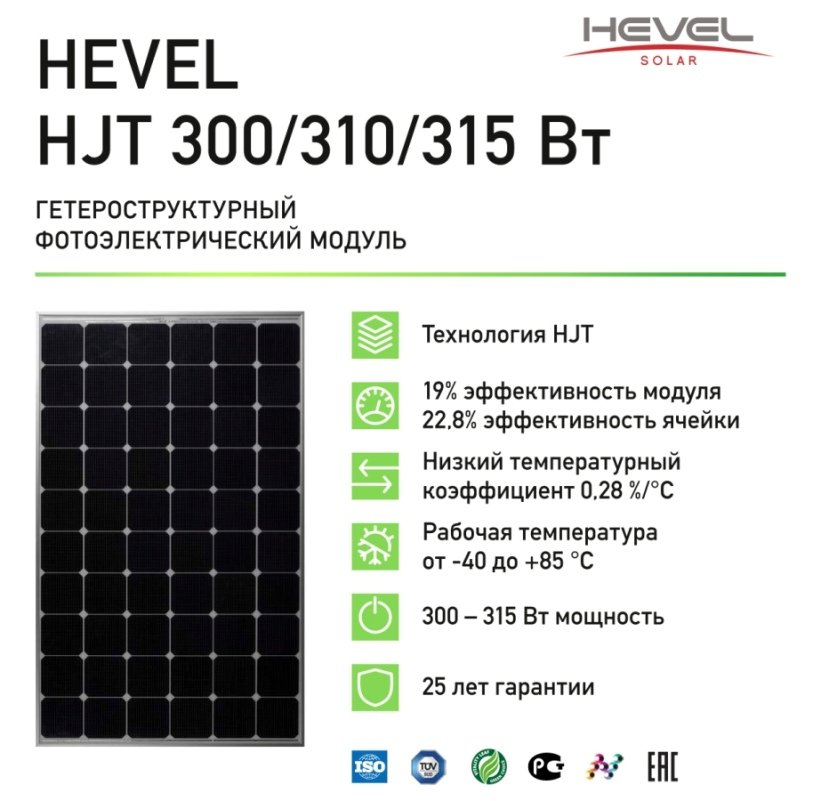

Гетероструктурные солнечные панели

Основные элементы конструкции:

• аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
• инвертор – преобразователь тока (из постоянного в переменный);
• контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

Плоские коллекторы

Плоский солнечный коллектор нагревает теплоноситель при помощи пластинчатого абсорбера. Устроен он довольно просто. По сути, это пластина теплоемкого металла, выкрашенная сверху в черный цвет специальной краской. К нижней поверхности пластины плотно прилегает (приваривается) змеевидная трубка, по которой и циркулирует жидкость.

Черная селективная краска обеспечивает максимальное поглощение солнечных лучей, причем их отражение практически равно нулю. Поглощенные лучи прогревают теплоноситель под абсорбером, он, в свою очередь, подается далее в систему. Для минимизации теплопотерь применяются теплоизоляция абсорбера от корпуса коллектора и закаленное стекло, почти не содержащее окислов железа. Оно устанавливается над абсорбером и выполняет функцию верхней крышки корпуса. Кроме того, использование подобного стекла позволяет создать своеобразный «эффект парника», что еще больше увеличивает прогрев абсорбера, а значит, и температуру теплоносителя.

Размеры панелей

Ошибка №11
Чем больше, тем мощнее, а значит лучше.

Например, попадаются экземпляры на 12В, где в одном корпусе собрано не 36 элементов, как в стандартном варианте, а сразу 72шт. Две цепочки по 36шт включенных параллельно.

Однако во-первых, при монтаже больших размеров высока вероятность повреждения панелей.

А дальше монтажной коробки они не ремонтопригодны.

Кстати, по поводу этой коробки. В последних моделях она как правило залита компаундом и доступа к контактам и диодам вы не имеете.

Ошибка №12
В старых моделях она “пустая”.

Некоторые этим пользовались и переподключали контакты самостоятельно, делая из 12 вольтовой панельки 24-х вольтовую.

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

• корпус;
• абсорбер;
• теплообменник, внутри которого будет циркулировать теплоноситель;
• отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

• Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
• Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
• ГВС — используется два принципа подогрева горячей воды:
  1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
  2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
     Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

• поликарбоната;
• вакуумных трубок;
• ПЭТ бутылок;
• пивных банок;
• радиатора холодильника;
• медных трубок;
• ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Преобразование энергии солнца в электроэнергию.

Используя солнечные коллекторы и параболические системы зеркал большой площади, можно производить нагрев теплоносителя до высокой температуры. Когда эта температура значительно превышает температуру кипения воды, возникают условия для работы паровой турбины. Так работают некоторые солнечные тепловые электростанции. Водяной пар под давлением вырывается из котла и, попадая в сопло турбины, вращает ротор электрогенератора.

Несколько по-иному устроены солнечные панели. За счёт внутреннего фотоэффекта в них излучение солнца непосредственно превращается в электроэнергию.

При наличии аккумуляторов большой накопительной способности электроэнергия может использоваться не только в дневное время, но и ночью. Устанавливать такие батареи можно везде, куда беспрепятственно проникает свет, но для средних широт в северном полушарии наилучшим местом является южная крыша дома.

Ещё одним видом является солнечная тепловая электростанция, использующая в своей конструкции двигатель Стирлинга. От двигателей внутреннего сгорания этот двигатель отличается простотой конструкции и всеядностью по отношению к источникам тепла. Экономичный, экологичный и долговечный, он имеет высокий КПД и вполне подходит для схем, использующих преобразование энергии солнца в механическую энергию, а затем уже и в электричество.

модель двигателя Стирлинга

Источником тепла для двигателя Стирлинга в солнечной электростанции может быть как горячий жидкий теплоноситель, так и разогретый в коллекторах воздух. Двигатель не имеет выхлопа, бесшумен и высокопроизводителен, как в генераторах с вращающимися элементами, так и с возвратно-поступательным движением магнитов.

Виды

В соответствии с конструкцией, видом теплоносителя и способу его использования и передачи тепла, солнечные коллекторы бывают:

По типу конструкции:

• Плоские – представляют из себя конструкцию в виде прямоугольника (коробки), выполняемую из прочного материала и служащую корпусом устройства. Во внутренне пространство корпуса укладывается изоляция, по поверхности которой монтируется абсорбирующая (поглощающая тепло) пластина. В специальные углубления абсорбера, укладываются трубки (как правили изготовленные из меди), в которые, в дальнейшем, подается теплоноситель. С наружной стороны корпус закрывается поглощающей оболочкой и защитным стеклом.
• Вакуумные – в устройстве данного типа, определенное количество вакуумных трубок, объединены в общем корпусе коллектора. В корпусе устроен теплообменник, в котором теплоноситель, циркулирующий во внутреннем контуре вакуумных трубок, передает полученную энергию, теплоносителю наружного контура.

По типу теплоносителя:

• Воздушные;
• Водяные.

По способу использования теплоносителя:

• Пассивные – солнечный коллектор используется в паре с баком накопителем, и служит для горячего водоснабжения, без устройства дополнительных инженерных элементов сети (циркуляционный насос, элементы защиты и т. д.).
• Активные – система, кроме монтажа коллектора, комплектуется техническими устройствами (насос, защитные клапана, бак накопитель, дополнительные элементы нагрева теплоносителя), и может использоваться как для горячего водоснабжения, так и для отопления помещений.

По способу передачи тепла:

• Косвенного действия, когда в системе отопления (горячего водоснабжения), присутствует бак-аккумулятор (накопитель), в котором происходит передача тепловой энергии, полученной, наружным контуром, от солнечных лучей, и передаваемой внутреннему контуру, циркулирующему в системах ГВС и отопления.
• Прямого действия, прямоточные – данный способ используется в системах ГВС, при этом циркуляция воды, в контуре коллектора, осуществляется под воздействием разности температур и путем установки дополнительных элементов (кранов, клапанов и т. д.).

Самодельный солнечный коллектор

При наличии инструментов и знаний можно сделать такую самостоятельно. Перед тем, как сделать солнечный коллектор своими руками нужно подготовить материалы для корпуса – деревянные бруски с досками, фанерой OSB плитами и т. п.

Далее нужно изготовить теплоприемник. Это трубчатая система, в которой нагревается теплоноситель. Лучше всего изготавливать систему из медных труб.

Самый простой вариант – изготовить спиралевидный теплообменник из полипропиленовой трубы. Но, у меди значительно выше теплопроводность.

Накопительным баком может выступать любая емкость на 20-40 литров или иного объема, исходя из конкретных потребностей. Можно взять несколько емкостей, которые соединить трубами.

Крайне желательно утеплить бак, чтобы система не отдавала тепло обратно в атмосферу.

Разместить накопительный бак нужно на максимально высокой точке. Далее монтируется непосредственно коллектор (теплообменник). Его нужно расположить в таком месте, где на него будет максимально длительно воздействовать солнце.

В идеале – это южная сторона. Он должен быть наклонен относительно горизонта на 35-45°. Далее производится обвязка трубами, чтобы объединить все составляющие в полноценную систему.
