Материалы и размеры
Эластичная подводка может включать в себя как один, так и сразу несколько материалов. Шланг, установленный внутри, производится из каучука или качественной резины.
В большинстве случаев прорезиненные трубки применяются для подсоединения к стиральной машине или унитазу, потому что не предназначены для транспортировки питьевой воды. Резина обладает специфичным запахом, способным передаваться жидкости, перемещающейся по ней. Кроме прорезиненного шланга, на гибкой подводке есть армирующее покрытие, которое обеспечивает эффективную защиту от внешних повреждений. Оно изготавливается из синтетики или металлических сплавов.
Алюминий
Алюминиевая оплетка может применяться для транспортировки жидкостей, температура которых не превышает +80°C. Она быстро портится от коррозии, поэтому период эксплуатации таких изделий в редких случаях превышает 5-6 лет.
Нержавеющая сталь
Покрытие из стали нержавеющего типа может легко прослужить до 5-10 лет. При этом такие изделия выдерживают температуру до +95°C. Подвидом нержавеющей оплетки считается сильфонная труба. Единственный ее недостаток – дороговизна.
Нейлон
Оплеточный материал на основе нейлона служит до 10 лет и выдерживает воду с температурой до +110°C. Кроме того, нейлоновые изделия переносят давление в 20 атмосфер.
Цинк
Эластичные шланги, оплетенные проволокой из цинка, не обладают особой гибкостью и долговечностью, зато они стоят гораздо дешевле, чем другие приспособления.
Такую подводку нужно подбирать по длине, а также с учетом внешнего и внутреннего диаметров
При этом также следует обратить внимание на калибр фитингов, которые находятся на концах. Длина оцинкованных гибких труб колеблется от 500 мм до 500 см
Гибкая подводка
Два-три десятка лет назад о таком методе подключения никто не слышал, применяли главным образом для подсоединения кранов к трубам простые резиновые шланги, что со временем приводило к прорывам и авариям.
В настоящее время для данной цели используют особые сантехнические гибкие шланги, каковые смогут быть:
| Сильфонные |
|
| В железной оплетке | 1. Конструкция изделия:
|
Типы сильфонной подводки и ее характеристики
Имеется два – простая и «складная». Первая имеет фиксированную длину, у второй ее возможно расширить методом растяжения гофрированного кожуха на тот размер, который нужен для подключения к смесителю.
Сильфонная подводка имеет такие стандартные размеры 90-150 мм, от 140 до 250 мм и 200 мм -355 мм.
- Данный тип сантехнического оборудования делает функцию соединения сантехприборов с твёрдой конструкцией водопровода.
- Рабочее давление – до 20 атм, перепад температур -50 -+250?С, скорость водяного потока не должна быть больше 36 л/мин.
- Оборудование устойчиво к:
- сжатию в любом направлении;
- изломам на концах защитного рукава;
- горению и большим температурам;
- охрупчиванию;
- изнашиванию.
- В случае применения с низким качеством воды и в отопительных системах, владеет сопротивлением к кислородной диффузии, предотвращает поломку радиаторов и происхождение аварийных обстановок из-за утраты ними герметичности.
- Данный тип подводки считается универсальным и хорошо зарекомендовал себя и с другими типами трубопроводов, к примеру, газовыми.
- Настоящее изделие от европейских производителей способно не утратить свой запас прочности кроме того за 20-25 лет.
Из недостатков необходимо выделить шум и гудение из-за вибрации гофрированного рукава. Особенно это улучшается, в то время, когда включить в один момент пара точек расхода воды.
В случае если же вы купите подводку, у которой пластиковый гофрированный рукав, таковой неприятности не появляется.
Подключение сильфонной подводки
Ниже предлагает пошаговая инструкция, которая разрешает осознать сут процесса:
- Место подсоединения должно быть с эргономичным доступом. Это нужно не только для монтажа либо стремительного устранения недостатков, но и в профилактических целях.
- Перед тем как затевать установку, осмотрите пристально приобретённый рукав и втулку. Они должны быть целыми и не иметь недостатков. Нарушиться целостность изделия имела возможность при транспортировке либо при небрежном хранении.
- взглянуть на уровень качества обжатия арматуры на конце шланга, особенно, в случае если вам пришлось купить подводку малоизвестного производителя. Ее цена будет сказать сама за себя, не смотря на то, что по внешнему виду отличить от настоящих фирменных изделий будет тяжело. Не забывайте лишь, что гарантия качества в этом случае весьма вызывающа большие сомнения.
- Прочтите инструкцию по установке. Большая часть нужных параметров указано в паспорте изделия, к примеру, внешний диаметр. Радиус изгиба подключенной подводки должен быть не меньше величины последнего умноженного на 6.
- В обязательном порядке удостоверьтесь в надежности, дабы между собой при соединении контактировали лишь детали, у которых отсутствует электрохимическая коррозия металла. К примеру, они должны быть из одного материала либо соединение было между латунными и бронзовыми частями.
- Проконтролируйте по окончании монтажа герметичность соединения. В случае если были обнаружены капли, посильнее затяните гайки. Наряду с этим не превышайте рекомендованный момент затяжки – до 0,4 Нм.
- Торцевая часть сопрягаемой детали должна быть ровной и не иметь острых кромок.
- Сперва гайку накручивайте своими руками, а после этого применяйте гаечный ключ.
Про соединение поливочных шлангов
Published date 04.08.2011 Last modified date 17.01.2019
Возможно расскажу очевидные и всем давно известные вещи, но лично для меня это было приятным открытием. Оказывается есть технология, позволяющая облегчить работу с поливочными шлангами на даче. Раньше мы просто когда нужно было, натягивали резиновый 3/4″ шланг на 1/2″ сгон и пользовались. Да, иногда вода сочилась, иногда шланг сбрасывало, но другого способа мы не знали. Шланг сращивали 1/2″ боченком. На долговременные соединения затягивали хомутик.

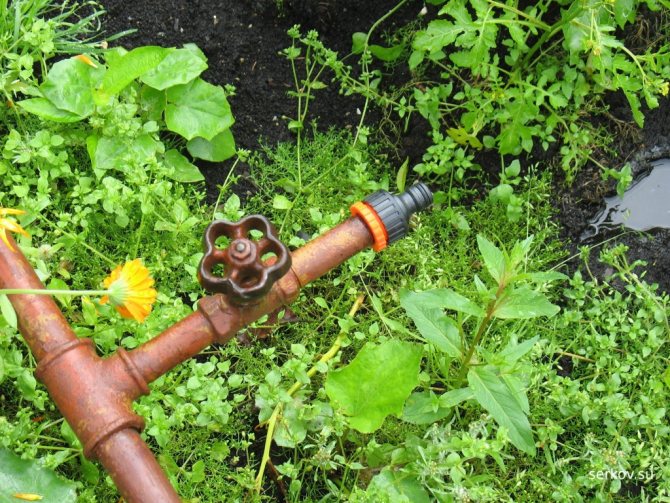

Но гуляя по ОБИ я заметил интересные вещицы, а именно соединители для шлангов. Они позволяют быстро соединять шланги, подключать различные приспособления одним движением, и так же быстро разбирать всё обратно. Причем на одной полке были брендовые соединители gardena с дикой ценой порядка 230 р за штучку. А рядом, что не свойственно для ОБИ, недорогие и качественные (!) китайские пластиковые соединители ГарденКрафт. По вполне вменяемой цене 15-30 р за элемент соединителя.
Насадки на шланг есть для шлангов разных диаметров. Для соединения шлангов между собой есть втулочка (в середине). Для насаживания на кран есть разные приспособления, но в моем случае достаточно простого пластикового штуцера на 1/2″
Для насаживания на шланг достаточно просто его ровно обрезать, надеть соединитель и затянуть руками гайку, она равномерно обожмет шланг. Есть варианты соединителя с клапаном (“аквастопом”), который не даст воде литься из свободного конца шланга, если в него не вставлена какая либо насадка. Но расплатой за клапан будет еще большее сужение просвета потоку воды.
Два шланга стыкуются через вставку:
Одеваются соединители на штуцер с щелчком и на нем фиксируются. Что бы снять соединитель, нужно оттянуть оранжевое кольцо.
Доступно огромное количество насадок – дождеватели, механические реле времени полива, лейки, форсунки, тройники, вентили.
Яркий цвет позволяет быстро найти в траве конец шланга. Прочность достаточная что бы не ломаться если случайно наступить. Посмотрим как переживут зиму.

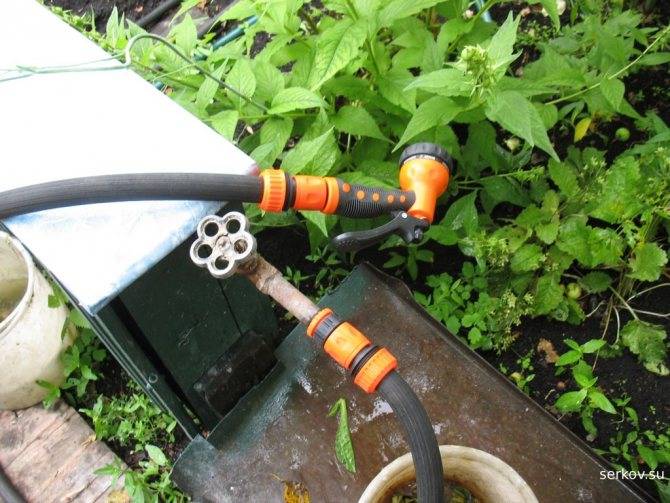

Всё собирается и разбирается очень быстро:
Резиновое колечко не дает соединению течь. Со временем, по мере износа, конечно вода будет немного сочиться, но незначительно.
UPD. Китайские соединители хорошо работают на давлениях 1-1,5 атм. при больших давлениях начинают сочиться. Для подключения мойки высокого давления к водопроводу на работе мы купили соединители hozelock с металлическим штуцером. Давление 8 атм. выдерживает без протечек
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Источник
Основные виды гибкой подводки
Для подключения домашней сантехники используются два типа соединителей. Они отличаются как по внешнему виду, так и по конструкции. Гибкая подводка может быть изготовлена в виде:
- короткого, относительно жесткого гофрированного патрубка из металла;
- тонкого гибкого шланга с оплеткой из металла.
Оба варианта подводки отличаются по технологии изготовления, по сроку службы и способу обеспечения герметичности гибкой трубы.

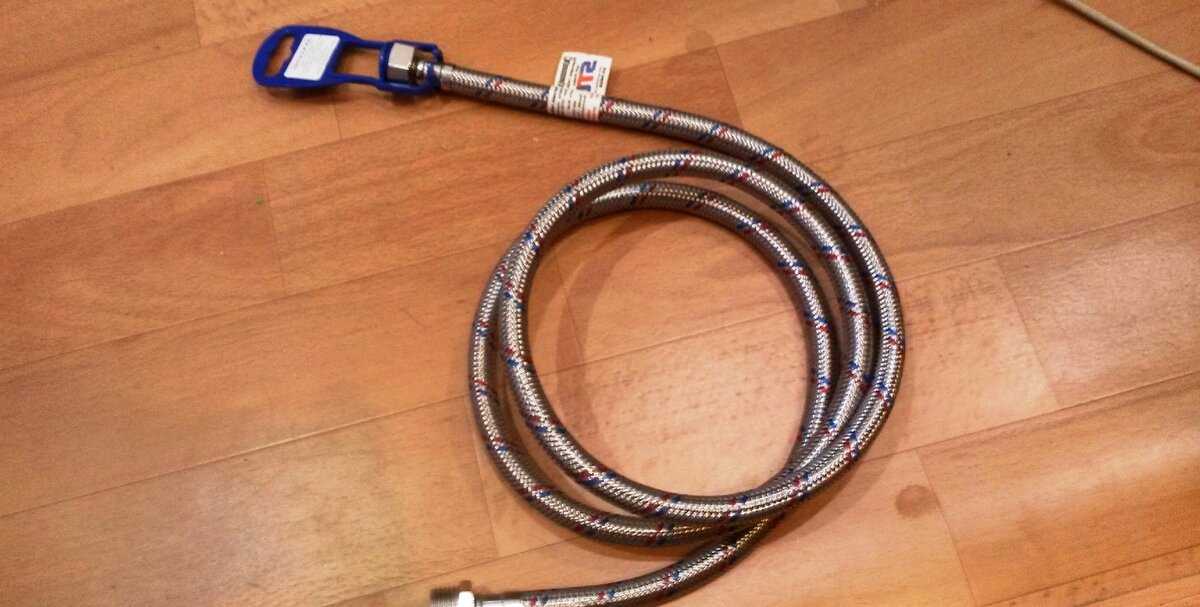

Вариант с резиновым шлангом в оплетке
Конструкция подводки — это каучуковый шланг с запрессованными металлическими ниппелями по концам. С помощью резьбового соединения ниппель с большим усилием прижимается к входному штуцеру сантехники или трубы водопровода. Герметичность соединения обеспечивается прокладками, подмоточной ФУМ-лентой или уплотнительными кольцами.
Шланг гибкой подводки в оплетке выпускается в трех видах:
- стандартный с Фитинги для стальных труб: виды, классификация, маркировка и примеры проведения монтажа фитингами на концах типа «гайка-гайка». Гаечная головка выполняется в размерах 1, 3/4, 3/8, 1/2 дюйма;
- подводка-удлинитель. Отличается от предыдущего варианта тем, что на одном из концов стоит вращающаяся головка-штуцер с наружной резьбой (обычно в 3/8 дюйма);
- соединительный шланг с подвижной гайкой (BP) с одной стороны, размером 3/8 или 3/4 дюйма, и неподвижным штуцером 1/2 дюйма с внешней резьбой (HP) с противоположного конца.
Последний тип шланга — это стандартный вариант гибкой подводки для смесителя 3/8 с прямым ниппелем под штуцер с наружной резьбой. Используется для подключения моек и ванных смесителей под горячую и холодную воду.
Виды мягких шлангов
Большинство современных смесителей и кранов, рассчитанных на подключение гибкой подводкой, спроектированы так, что входные отверстия с внутренней резьбой 1/2 дюйма расположены в труднодоступных местах. При установке крана завернуть штуцера обычно не составит проблемы. Но шланги гибкой подводки нужно будет периодически менять через 1-2 года эксплуатации. В подобной ситуации вывернуть прикипевший штуцер 1/2 становится непросто, даже если это качественное изделие из латуни.
Кроме того, один из ниппелей гибкой подводки 3/8 дюйма может иметь форму угольника, а гайка, вместо традиционного шестигранника под ключ, имеет рифленую накатку.
В качестве примера можно привести шланг подключения, производства немецкой компании Grohe. Это позволяет завернуть гаечную головку по резьбе рукой, без ключа. Такую подводку используют преимущественно для временного подключения кухонной техники. Например, кофемашины или настольной посудомойки.
Гибкий шланг
Сильфонный тип подводки
Данный вариант гибкой подводки представляет собой шланг в виде стального гофра с гайками или штуцерами 3/8 на концах. Длина его может достигать 200 см.
Стенки изготовлены из накаткой тонкой полоски нержавеющей стали. В процессе изготовления гофрированной подводки кромки полосы свариваются, благодаря чему гибкий шланг из металла приобретает возможность сгибаться в нужном направлении. При этом изделие способно выдерживать давление до 10 атм и температуру до 250 °C.
Гибкая подводка
Так как внутри гибкого гофрированного шланга нет оболочки из полимера, то принято считать сильфон самым долговечным и надежным типом подводки. На самом деле это не совсем так.
Гофры хорошо выдерживают статическое давление воды, поэтому гибкую подводку с гайками – штуцерами 3/8 дюйма можно использовать в качестве участка водопровода. Если же давление внутри сильфона меняется, то в местах сварки полосы из нержавеющей стали, очень плохо переносящей циклическую нагрузку, появляются микротрещины. Поэтому нельзя сказать, что труба из гофрированной стали в эксплуатации превосходит качественную гибкую подводку на 3/8 дюйма.
Как выбрать гибкую подводку.
При покупке гибкой подводки лучше обратить внимание на изделия широко известных брендов. Так как при покупке малоизвестных подводок можно столкнуться с рядом проблем. Характеристики температуры и давления обязаны точно совпадать с параметрами прописанными в инструкции производителя подводки и на этикетке.
Понимать в каких условиях будет эксплуатироваться подводка и только затем выбирать материал оплётки
Характеристики температуры и давления обязаны точно совпадать с параметрами прописанными в инструкции производителя подводки и на этикетке.
Понимать в каких условиях будет эксплуатироваться подводка и только затем выбирать материал оплётки
Это особенно важно при подключении стиральной машины или смесителей.
Оценить вес выбираемой подводки. Если изделие слишком лёгкое, то скорее всего при его производстве применялись к использованию материалы невысокого качества. Либо в процессе производства применялся алюминий.
В подводке должны полностью отсутствовать неприятные запахи
При их присутствии есть значительная вероятность, что в процессе производства применялась техническая резина, весьма опасна при её воздействии.
Проверить эластичность выбранной подводки. Малая эластичность подразумевает то, что трубки скорее всего быстро лопнут при установке или когда изделие уже будет использоваться.
Внимательно осмотреть штуцеры. На них должны абсолютно отсутствовать дефекты. Лучший материал для их изготовления — никелированная латунь и нержавейка. Не следует брать алюминиевые штуцеры. Так же пластиковые штуцера не рекомендуются к использованию.
Проверить соответствие внутренней или наружной резьбы подводки с отверстиями подсоединяемого изделия. Диаметр резьбы составляет от 0,5 до 1,5 дюйма.
Диаметр подводки для мойки, душевой кабины и раковины следует выбирать более 10 мм.
Идеальной длиной для подводки считается та, когда не образуется провисаний или напряжения после её подключения в систему.
Либо в процессе производства применялся алюминий.
В подводке должны полностью отсутствовать неприятные запахи. При их присутствии есть значительная вероятность, что в процессе производства применялась техническая резина, весьма опасна при её воздействии.
Проверить эластичность выбранной подводки. Малая эластичность подразумевает то, что трубки скорее всего быстро лопнут при установке или когда изделие уже будет использоваться.
Внимательно осмотреть штуцеры. На них должны абсолютно отсутствовать дефекты. Лучший материал для их изготовления — никелированная латунь и нержавейка. Не следует брать алюминиевые штуцеры. Так же пластиковые штуцера не рекомендуются к использованию.
Проверить соответствие внутренней или наружной резьбы подводки с отверстиями подсоединяемого изделия. Диаметр резьбы составляет от 0,5 до 1,5 дюйма.
Диаметр подводки для мойки, душевой кабины и раковины следует выбирать более 10 мм.
Идеальной длиной для подводки считается та, когда не образуется провисаний или напряжения после её подключения в систему.

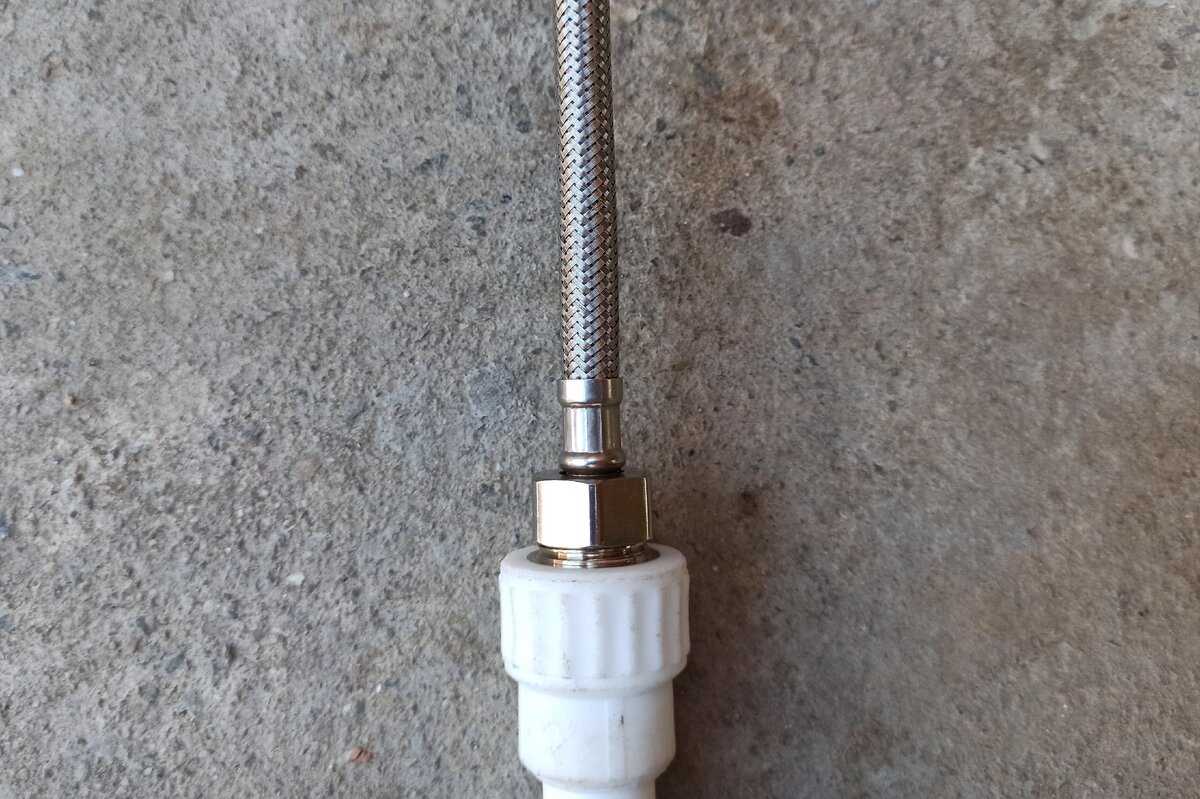

Как подключать гибкую подводку 3/8 дюйма
Для присоединения подводки можно использовать накидные гайки и штуцеры. Модель шланга подбирают по длине, типу подключения и размеру монтажного узла. Сечения фитингов могут быть от 0,5″ до 1,5″. Крепление шланга должно выполняться свободно, без натяжения, иначе деформируются запрессованные соединительные штуцеры.
Если у смесителя и трубопровода разные диаметры, то подводку с одного конца фиксируют через переходник.
Необходимо соблюдать следующие правила подключения (СНиП 2.04.01-85):
Предварительно нужно осмотреть крепление арматуры на концах, убедиться в наличии прокладок, качестве резьбы и оплетки.
По завершении работ в течение 30 минут необходимо наблюдать за стыками: нет ли течи. Если стыки увлажнились, то гайки следует подкрутить.
Радиус изгиба должен быть больше внешнего диаметра как минимум в 5–6 раз.
Шланг не натягивается и не скручивается при установке.
При затяжке нельзя прилагать слишком большие усилия: можно повредить уплотнение. Если вы делаете это в первый раз, то затягивайте рукой, а затем постепенно при помощи ключа.
Шланг нельзя подвергать воздействию открытого огня или высокой температуры.
Раз в полгода необходимо проверять герметичность крепления и осматривать подводку.
Во избежание электрохимической коррозии, необходимо соединять пары из одинакового металла.
Замену подводки следует выполнять хотя бы каждые 3–5 лет.
При установке гибкой подводки запрещается:
Использование в постоянном проточном режиме.
Установка без прокладок или при наличии механических повреждений.
Эксплуатация изделия при отрицательной температуре.
Важно приобретать качественную гибкую подводку 3/8. Все необходимое следует покупать только у хорошо зарекомендовавших себя на рынке поставщиков
Монтаж смесителей на кухне и в ванной
Монтаж кухонного смесителя
Если возникает необходимость замены смесителя на кухне, с этой задачей также не трудно справиться самостоятельно
При выборе крана обращайте внимание на наличие необходимых прокладок, без которых невозможно предотвратить протекание воды
Для установки крана потребуются:
- разводной ключ;
- фум-лента для подмотки трубы;
- прокладки в комплекте;
- муфты (при необходимости).
Перед началом замены смесителя отключите водоснабжение с помощью имеющихся кранов на трубах стояков, затем откройте водопровод на старом смесителе для того, чтобы убедиться в отключении водоснабжения. Далее демонтируется старый смеситель осторожными движениями с помощью гаечного или разводного ключа. На вскрытых участках крана удаляются старые прокладки, ржавчина на резьбе с помощью обычного куска ткани.
Монтаж смесителя над ванной
Кран для ванной может присоединяться непосредственно к трубе. Кухонный кран вставьте в отверстие раковины, предварительно надев на него уплотнительное кольцо, разделяющее кран и раковину. Нижняя часть раковины должна быть защищена большой резиновой прокладкой и стопорным кольцом, которые закрепляются ключом.
Два соединительных шланга с гайками на смесителе соединяются с соответствующими трубами подачи холодной и горячей воды. Предварительно резьбу на трубах следует обмотать специальной фум-лентой для создания герметичности и предотвращения течи, а затем завинтить гайку.
Схема подключения смесителя к ванной
Водопроводный кран в ванной комнате крепится ключом к трубе с помощью разводной муфты на резиновой прокладке.
После завершения работ осуществляется проверка системы. Для этого включаются краны на стояке, а затем медленно открывается водопроводный кран на кухне (или в ванной комнате) без большого напора. Некоторое время стоит понаблюдать за потоком воды из крана, чтобы убедиться в отсутствии протекания воды во всех соединительных местах.
Смеситель с тремя выходами
Как выбрать диаметр гибкой подводки с учетом ее типа
Гибкая подводка для воды представляет собой резиновые шланги в металлической или нейлоновой оплетке и сильфонную подводку. Гибкая подводка для воды имеет два наконечника (по одному на каждый конец шланга), которые обеспечивают возможность подключения по принципу штуцер-штуцер, гайка-гайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма. Внутренний диаметр гибкой подводки влияет на пропускную способность шланга.
Гибкая подводка в металлической или нейлоновой оплетке – это шланг из этиленпропиленового каучука (нетоксичной резины), оплетенный снаружи стальной нержавеющей или нейлоновой нитью. Эта оплетка защищает шланг от гидравлических ударов и увеличивает его механическую стойкость.
Материал, используемый при производстве гибкой подводки, безопасен для здоровья (не токсичен), поэтому часто применяется в системах питьевого водоснабжения. Такая подводка устойчива к высоким температурам до +95 градусов Цельсия. Эти характеристики позволяют применять ее в системах отопления и в горячем водоснабжении.
Высокая механическая стойкость гибкой подводки позволяет ей выдерживать гидравлические удары (рабочее давление воды до 20 атм). В зависимости от требуемого расхода воды диаметр гибкой подводки (проходное сечение) может быть разным. В системах водоснабжения чаще всего используется подводка с внутренним диаметром равным 8 мм. Синяя нить в оплетке указывает на возможность ее применения в системах холодного водоснабжения, а красная – горячего.
Гильза из нержавеющей стали обеспечивает надежное соединение шланга в металлической оплетке с втулкой из никелированной латуни. Для более удобной установки этого вида подводки есть два типа арматуры, укомплектованной прокладками для герметичного соединения: штуцер с резьбой (для надежного соединения с внутренней резьбой на подключаемом оборудовании) или накидные гайки (для присоединения к трубе с наружной резьбой). Осуществляя монтаж гибкой подводки в металлической обмотке, рекомендуется применять шланги длиной не более 2,5 м. Срок эксплуатации составляет не более 5 лет.
Приобретая гибкую подводку, необходимо внимательно осмотреть изделия. Не допускается присутствие вмятин, выпуклостей и других изъянов на гайке и обмотке. Нити оплетки должны быть ровными, без выступов и т. д. Элементы штуцера должны быть соосны со шлангом. Уплотняющая прокладка не должна мяться и отсоединяться. Недочеты на декоративном покрытии также недопустимы. При подборе товара попросите паспорт продукции и уточните гарантийный срок эксплуатации. При возможности приобретайте подводку только у официальных дилеров.
Сильфонная подводка – рукав (шланг), изготовленный из нержавеющей стали в виде гофры. Для производства такого вида подводки лента из нержавеющей стали скручивается в трубу и сваривается лазерным лучом по всей длине, а затем сжимается в гофр. К втулке привариваются завальцованные гильзы. Срок службы такой подводки выше, чем у шланга в металлической обмотке, и может составлять до 25 лет. Благодаря гофрированной структуре сильфонная подводка способна выдерживать большие перепады давления, гидроудары и поглощать тепловые расширения (способна сохранять свои свойства в температурном диапазоне от -50 °С до + 250 °С).
В процессе эксплуатации от переменного давления на металле образуются микротрещины, что способствует разрушению. При экстремальных условиях используется защищенный вариант – сильфонная подводка в металлической оплетке. Ее просто монтировать, она обладает отличной гибкостью и при этом не нарушается проходное сечение (не менее 11 изгибов на одну точку).
Помимо плюсов, сильфонная подводка имеет и минусы. При одновременном использовании водопровода в ванной и на кухне слышны вибрация и гудение гофрированного шланга, усиливающиеся с увеличением напора воды. По этой причине рекомендуется подбирать гибкую подводку большего диаметра. При большом потреблении воды рекомендуется использовать диаметр шланга гибкой подводки 3/4 дюйма. Еще один способ борьбы с вибрацией и гудением – применение сильфона с пластиковым покрытием, которое также оберегает гофр от повреждения.
Читайте материал по теме: Как выбрать гибкую подводку
Советы по выбору гибкой подводки
Перед тем, как выбрать гибкую подводку, возьмите ее в руки и посмотрите внимательно на внешнее состояние. Проведите оценку, из чего данная подводка была сделана. Если вы не в силах провести оценку своим любительским взглядом, тогда поинтересуйтесь у продавца-консультанта. В том случае, если продавец на элементарные вопросы по выбору продукции отвечает, что сегодня замечательная погода, то лучше обратиться к другому продавцу или выбрать другой магазин. Желательно всю сантехнику приобретать только в специализированных магазинах. Вам необходимо уточнить состав и рабочие характеристики приобретаемой гибкой подводки.
Необходимо также выяснить, из каких материалов она была изготовлена – это очень важно. Помимо стандартной алюминиевой или стальной оплетки, существует еще третий материал – нейлон
Он известен своей прочностью и долговечностью, к тому же он безопасен для здоровья человека. Правда, есть все-таки в данном материале один минус: подводки из нейлона на порядок дороже своих аналогов. Из-за высокой стоимости далеко не все могут себе позволить установку подводки из нейлона.
Для визуального сравнения нужно взять в руки две гибкие подводки. Проведите визуальную оценку: если один из вариантов слишком легкий, то это, скорее всего, низкокачественная подделка. Как правило, такие детали производят из плохих материалов, которые очень быстро выйдут из строя. Зачастую производители выпускают подводки из алюминиевых накидных гаек, которые легко могут потрескаться без серьезной на то причины
Выбирая продукцию, обратите внимание на гибкие качества подводки. Материал должен быть эластичным, он должен быть мягким и сгибаться в разные стороны без особых усилий
Резиновый шланг у дешевых подводок, как правило, вообще не гнется и при попытке его согнуть он просто ломается.
Если штуцер изготовлен из пластика, то лучше не покупать такую продукцию – скорее всего, через несколько недель эксплуатации она потечет. В некоторых случаях штуцер может просто отломаться от гайки, а та раскрошится на мелкие части. Она разломается на кусочки сама по себе, без применения какой-либо физической силы.
Подводки могут производиться для разных температурных режимов, исходя из этого они могут быть:
- для холодной воды;
- для горячей воды;
- универсальные.
Для распознавания существуют специальные ленты. Для холодной воды на подводке установлена синяя лента, а для горячей – красная. На универсальных типах подводок присутствуют сразу две ленты.
Многие специалисты рекомендуют устанавливать универсальные гибкие подводки, поскольку они смогут прослужить на порядок дольше от специализированных подводок под холодную или горячую воду
Толщина гаек подводки – вот на что необходимо обратить внимание при покупке. У дешевых низкокачественных товаров толщина небольшая, вследствие чего подводка под воздействием воды со временем может развалиться
Имеется в виду накидная гайка. На толщину накидных гаек необходимо обращать внимание не дома, когда вы распаковали покупку, а еще в магазине сантехники. Многие покупатели не считают нужным осмотреть конструкцию покупаемой подводки, поэтому им приходится повторять такую покупку спустя некоторое время. В качественных подводках толщина гайки находится на должном уровне, они являются более долговечными по сравнению со своими дешевыми копиями.
Особенности устройства, принцип работы
В современном быту используется несколько разновидностей кранов. Их конструкция и правила демонтажа различаются.
Червячный
Успевшая устареть конструкция верно служила человеку больше столетия. Основные составные части:
- Корпус. Отливается из стали либо бронзы и фрезеруется. Снизу расположен резьбовой подводящий патрубок. Сверху нарезана резьба, чтобы ввернуть кран-буксу.
- Слева виден излив, через который в раковину вытекает вода.
- Кран-букса. Самый сложный узел, состоящий из нескольких деталей. Внутри нее по резьбе вверх и вниз перемещается шток. Снизу на нем закреплена резиновая прокладка, перекрывающая ход воды.
Рисунок 1: Кран-букса в разрезе
Сверху закреплена рукоятка в виде шайбы или штурвала. Вращая рукоятку, можно перемещать шток вверх или вниз, открывая и закрывая воду. Для полного открывания приходится делать от двух до четырех оборотов рукоятки
Рисунок 2: Общая схема червячного крана
В смесителе устанавливают две отдельные буксы- для горячей и для холодной воды.
Рисунок 3: Смеситель с двумя червячными кранами
Такие устройства имеют два подводящих патрубка.
Шаровой
Это более современная конструкция, она намного более удобна в пользовании.
Рисунок 4: Общая схема шарового крана
Вместо латунной буксы и резиновой прокладки в корпусе размещен пластмассовый картридж. Такой смеситель имеет два входных патрубка- для горячей и для холодной воды. Внутри картриджа смонтирован керамический шар с прорезями. Окна сделаны и в корпусе. В закрытом состоянии они не совпадают. Шар через управляющий шток соединен с ручкой, которая двигается в трех направлениях.
По мере поворота шара его прорези совмещаются с окнами и открывают больший или меньший поток воды. Чем выше поднимается ручка- тем больше совмещаются окна и больше напор воды. Положением ручки относительно середины- (влево или вправо)- определяет пропорция, в которой смешивается горячая и холодная вода. Таким образом единственным движением одной руки можно задать и нужный напор, и температуру воды. Такие конструкции снабжаются аэратором, обогащающим воду воздухом.
Стоит такой смеситель существенно дороже, чем червячный. Картридж стоит в десятки раз дороже, чем прокладка. Но и срок службы картриджа также в десятки раз больше, чем у прокладки.
