История печи

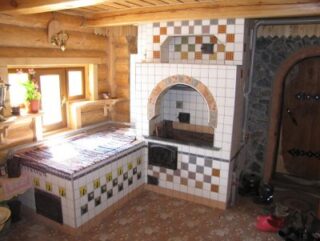

Русская печь с лежанкой
Традиционный домашний быт крестьянина в любой стране мира в прямом смысле строился вокруг печи. Учитывая уровень развития технологий времен средневековья, это сооружение было единственным доступным средством для обогрева здания, приготовления еды, сушки вещей. А учитывая стесненные условия, являлась и местом для сна нескольких человек. За многовековую историю эксплуатации было разработано множество конструкций домашнего очага, но у всех имеется общее принципиальное устройство — большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

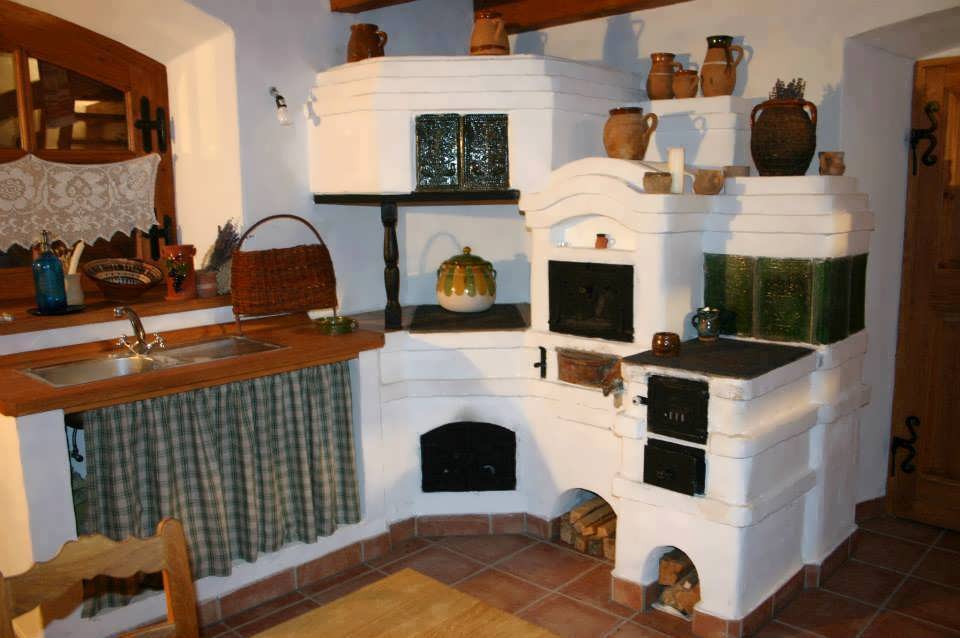

Печь шведка с лежанкой и варочной плитой отлично вписывается в современный интерьер деревенского дома.
Конструкция русской печи
Чертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.
В зависимости от размеров печи могут быть: малые, средние и большие.
Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.
Схема устройства традиционной русской печи состоит из следующих отделов:
- подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
- холодная печурка – в ней хранят посуду. Также сооружается не всегда;
- шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
- под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
- горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
- перетрубье – это ниша, над которой начинается труба дымохода;
- вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
- лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.
Современные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.
Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.
Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.
https://youtube.com/watch?v=BbvQPy55lgQ
Повышаем КПД русской печи за счет нижнего подтопка
Как я уже обратил ранее ваше внимание — нижний подтопок в русской печи
— это современная доработка. В нижний части современной русской печи
проходит дымоходный канал, который служит для обогрева нижней части печи
Это — огромный вклад в снижение количества сжигаемого топлива
Более того, если топить русскую печь с лежанкой
только через основную топку, то ногам будет попросту холодно и придется ходить в теплой обуви по дому. Но нижний подтопок русской печи решает эту проблему легко и просто! Вот так это выглядит на фото русской печи с нижним подтопком
Это — огромный вклад в снижение количества сжигаемого топлива. Более того, если топить русскую печь с лежанкой
только через основную топку, то ногам будет попросту холодно и придется ходить в теплой обуви по дому. Но нижний подтопок русской печи решает эту проблему легко и просто! Вот так это выглядит на фото русской печи с нижним подтопком
.
Тем самым мы увеличиваем площадь источника отопления вдвое! Следовательно, чтобы нагреть то же помещение до нужной температуры вам потребуется в два раза меньше дров, чем в том случае, когда у вас была бы классическая русская печь. Ну а теперь обратимся к решению второй проблемы — быстрого приготовления пищи. Это решение вытекает из первого тезиса.

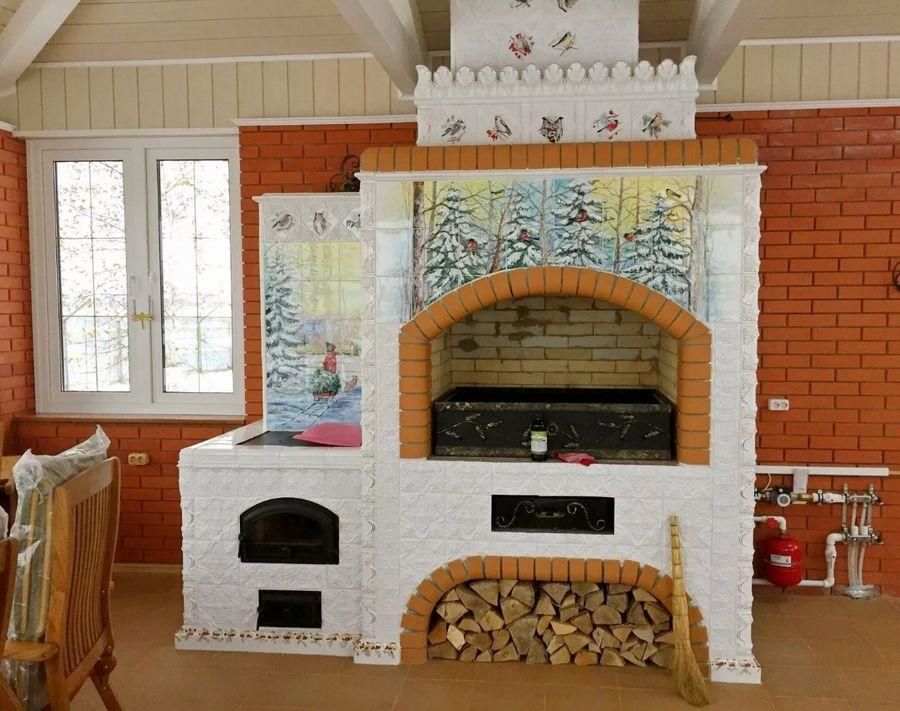

Русская печь с плитой
— вот лучшее решение для готовки в такой печи. Ведь стоит подбросить в нижний подтопок несколько дров, и уже через 15 минут плита русской печи будет горячей, чтобы нагреть воду или разогреть еду. В отличие от классического варианта, когда нужно, чтобы дрова в поде русской печи прогорели, остались только угли. На это уйдет не менее часа. А такая русская печь с плитой — самое эффективное решение в 2017 году!
Русская печь для дачи
. А теперь поговорим о размерах. Я специально хочу выложить фотогрфию, где мы проектируем габариты русской печи с варочной плитой. Это фотография всё той же русской печки № 180,
Если взять любой вариант русской печи с лежанкой — то такая конструкция в глубину (за счёт лежанки) имеет габарит не меньше 2.5м! Представить себе дачный домик с размерами 5х5, то есть 25 квадратов, где 3.5 квадрата занимает печь, не легко, ведь пространства и так немного…а главное — на лежанку уходит огромное количество кирпича и дров, что не всегда под силу оплатить владельцам небольших домов. В нашем случае мы с заказчиком пришли к выводу полностью отказаться от лежанки
, которая занимала бы большое пространство.
Размер моей русской печи с варочной плитой и подтопком вышел: 7 кирпича х 6.5 кирпичей, или же 1.7метров х 1.6, что вполне приемлимо для любого небольшого дома.
Конечно же, мои работы — это лишь частное решение для конкретного заказчика. Вот, например, ещё одна моя русская печь с лежанкой и плитой, и нижним подтопком. Эту печь я строил в начале 2010 года, и не сохранилось фотографии лежанки, но конструкция получилась огромная. Надеюсь вам понравится моя работа, только цена на такую русскую печь будет значительно выше за счет больших объёмов работы. Русская печь № 182
Если вас заинтересовал мой подход к работе — то я всегда готов помочь решить любую вашу задачу в области кладки русских печей, тем более что печников в СПБ с таким реальным опытом и своими фотографиями — совсем не много. И тут факторов много: во первых это не самая частая задача. К примеру за весь года ко мне могут обращаться 10-12 человек с просьбой о кладке русской печи с плитой. И многих цена на русскую печь просто отпугивает. Цена работы на русскую печь колеблется от 180 000 — 350 000, такой же разброс по материалам, в зависимости от объёма и вида кирпича.
Чтобы дать какую то оценки своей работы и необходимых материалов, мне нужно предельно понимать задачу. Для этого звоните мне напрямую, я выявлю все ваши потребности, опишу для себя все параметры и смогу составить смету на вашу русскую печь.
Инструменты для кладки печи
Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:
- мастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
- молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
- расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
- строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
- отвес. Используют для измерения вертикальности стены;
- порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
- правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
- лопатка, с помощью которой размешивают раствор;
- емкость для раствора;
- мерная планка для измерения ширины швов.
Укладка 7-10 рядов
Седьмой ряд выкладывают так же, как и пятый, стесывая тычки боковых стен под пяту. Восьмой ряд формируется по тому же принципу, что и шестой. С него начинается создание основания под шесток, в состав которого входит три ряда полноразмерных тычковых кирпичей. Отсчет начинают от фронтальной плоскости агрегата.
Девятый ряд повторяет расположение и очертания кирпичей седьмого ряда. На нем продолжают выкладывать основание шестка. Его формируют над аркой подшестка, образуя сплошную выстилку. Когда выкладывается русская печь с подтопком порядовка должна соблюдаться в точности, иначе конструкция получится ненадежной.
Углы десятого ряда выкладывают из кирпича в 3/4, боковые стороны – из полномерных ложковых, а заднюю – из полномерного тычкового. Переднюю часть конструкции укладывают из трех рядов полноразмерных кирпичей вглубь. В итоге в каждом ряду должно быть по 7 кирпичей, уложенных плашмя. В результате образуется особая плоскость – шесток. Пространство, образовавшееся между задней стенкой и шестком, нужно засыпать гравием, песком и глиной.

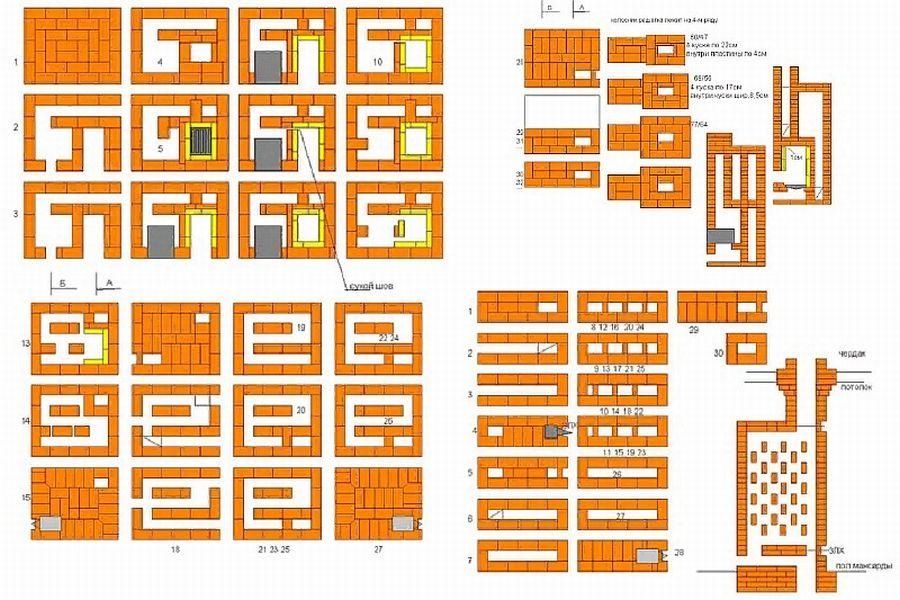

Кладка кирпича русской печи – 10 проектов + порядовки
Основное, что хочется сказать нашим читателям, при выполнении работ по строительству печей различный конструкций, будь то печь в баню, угловой камин или же русская печь из кирпича так это то, что насадные трубы меньше других влияют на планировку постройки и, как следствие на расстояние между дымоходом и коньком. Их устанавливают непосредственно на печи они, служат, как бы их продолжением. Насадную трубу рекомендуется ставить не на кирпичную кладку печи, а на железобетонную плиту, которая укладывается на перекрытие. Это даст возможность ремонтировать печь, разбирая её стенки, по очереди. Плита, опираясь на три стены, даст устойчивую опору для трубы.

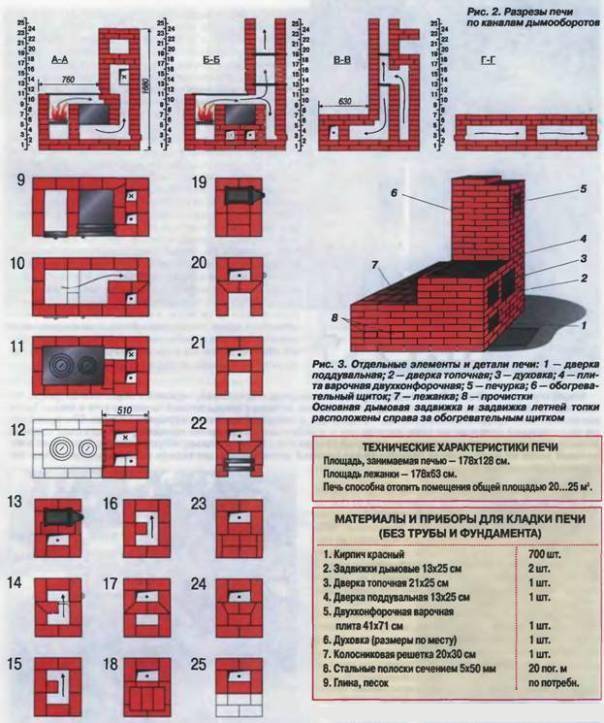

Рассмотрим порядовку первой конструкции, на которой показано, порядное выполнение работ, в деталях видно, как делается теплая стена у печи, которая обогревает дом и сохраняет тепло в печи надолго, после закрытия задвижки. Основная функция такой печи – обогрев помещения.
Следующим вариантом, представленным нами будет печь, служащая, как для обогрева помещения, так и для готовки еды, издавна русская печь служила людям сохраняя тепло на максимально возможное время, а так же участвуя в приготовлении пищи.
На всех, предложенных нами вариантах, очень хорошо видно использование шамотного – жаростойкого кирпича. Он используется в непосредственном контакте с огнем, если его не использовать, то обычный кирпич, у Вас очень быстро потрескается и такой ремонт, обойдется в кругленькую сумму.
Так же в русской печке, можно сделать встроенный духовой шкаф, в котором можно готовить очень много различных блюд. При этом открытый шкаф, во время топки печки, мгновенно нагреет даже очень большое помещение.
Все представленные нами модели и варианты строительства русских печей, наглядно показывают, как ряд за рядом, стоит выкладывать данные печи, что бы от них был максимальный эффект, по теплоотдаче. А так же, что бы не было задымления помещения. Поэтому, строго следуйте инструкциям и тогда у Вас обязательно все получиться.
Следующая печь, выглядит достаточно компактной, но будет точно так же хорошо обогревать Вас и приготовит Вам еду. Мы всегда стараемся показать весь спектр предлагаемых вариантов, отбирая для Вас лучшие из возможных. Стараемся разнообразить формы и размеры, что бы любой из Вас, смог выбрать то, что ему по душе.
Конструкция печи, представленная ниже, является одной из классических форм, русской печи. На ней можно лежать взрослым и играть детям, не боясь сквозняков и холодных полов. Она очень удобна своими двумя топками, практична в использовании и готовке пищи, на ней можно просто разогревать, поддерживая тепло в доме.

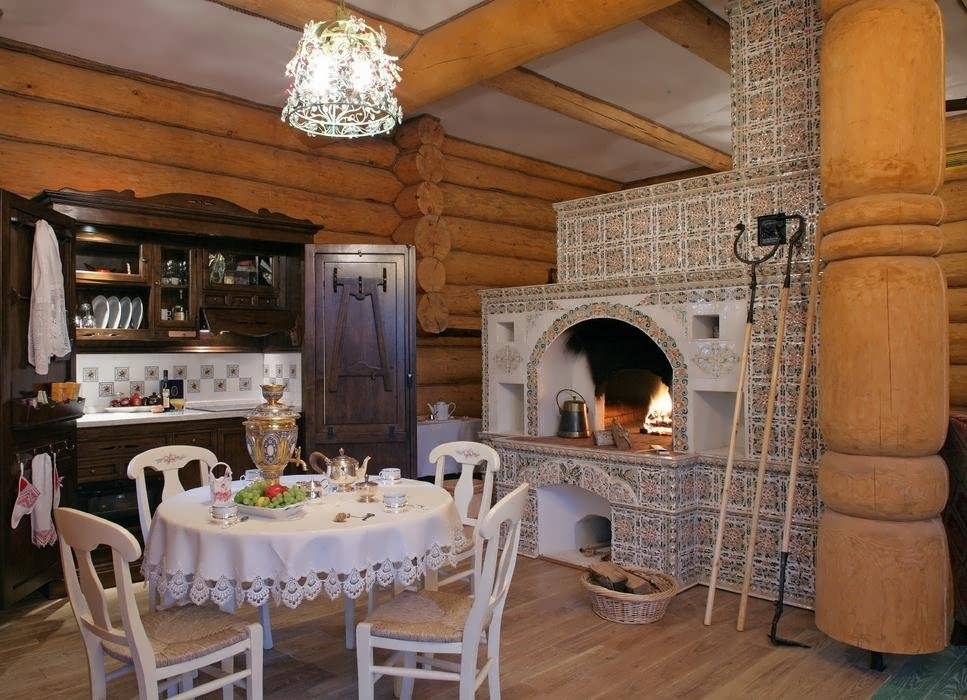

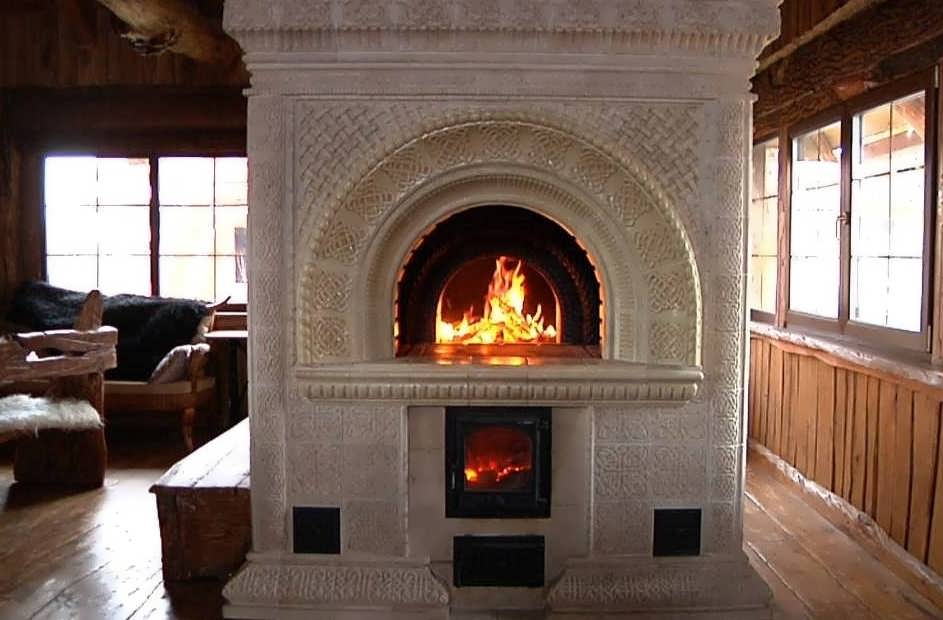

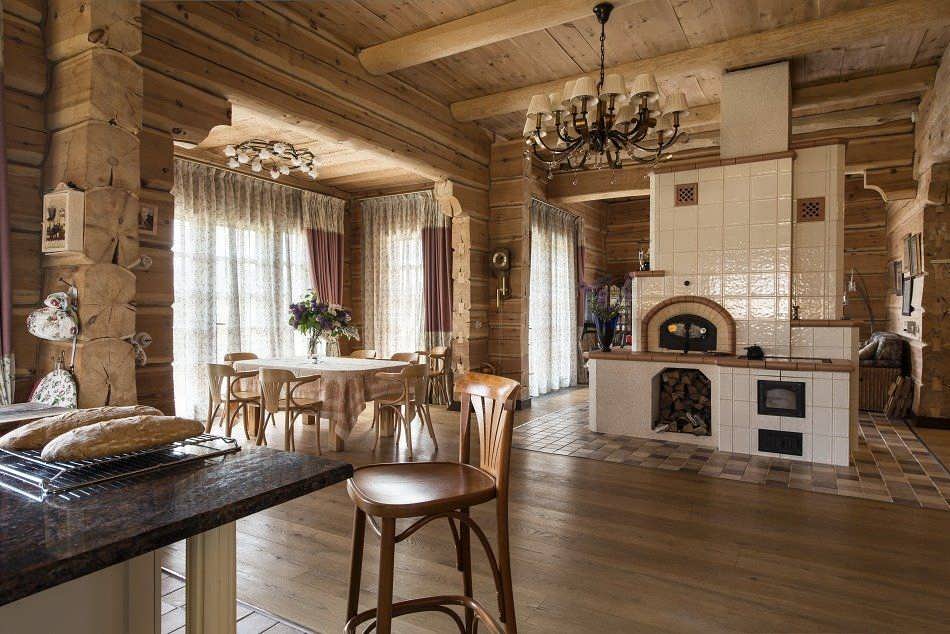

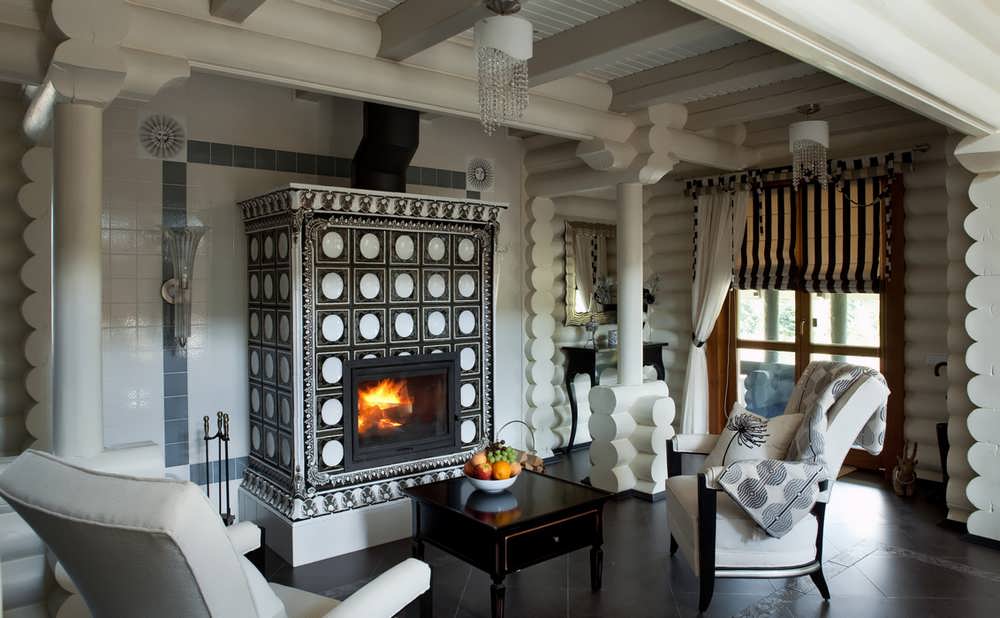

Русская печь в интерьере очень хорошо смотрится, она вносит в него нотки старины и красиво гармонирует с окружающим пространством.

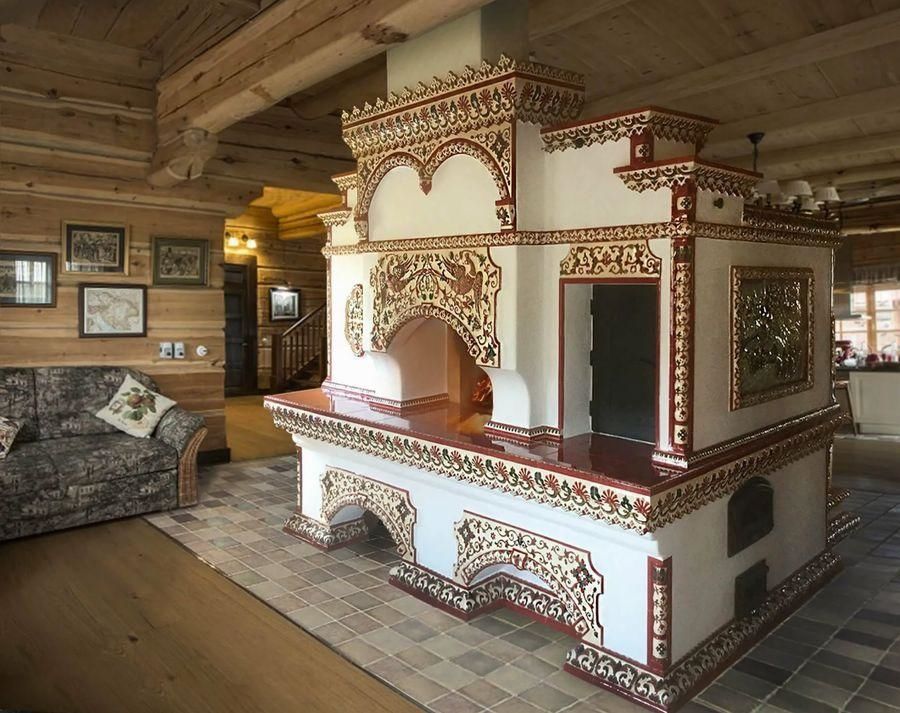

Так же печь можно украсить плиткой и различными рисунками, что бы украсить её и создать дополнительный уют в доме. Русская печь дополнительно может служить и как котел отопления, встроить в нее бак и подключить его к системе отопления, совсем не сложно, помимо того, что она будет обогревать помещение теплом от кладки, так она еще будет долго сохранять его и нести тепло в помещения, который находятся за пределами комнаты, где она установлена.
Примеров декорирования русской печи существует бесконечное количество, все зависит, только от Вашего воображения и желания приукрасить Вашу печь. В таком оформлении, она будет являться центральным предметом на Вашей кухне, подчеркивая Вашу уникальность и стиль оформления кухни.
Читать полностью (ссылка)
Особенности
Русская печь одновременно выполняет множество функций, обеспечивающих комфортное проживание в доме:
- обогрев дома в холодное время;
- приготовление пищи;
- сушка урожая для последующего хранения;
- обеспечение дома горячей водой.

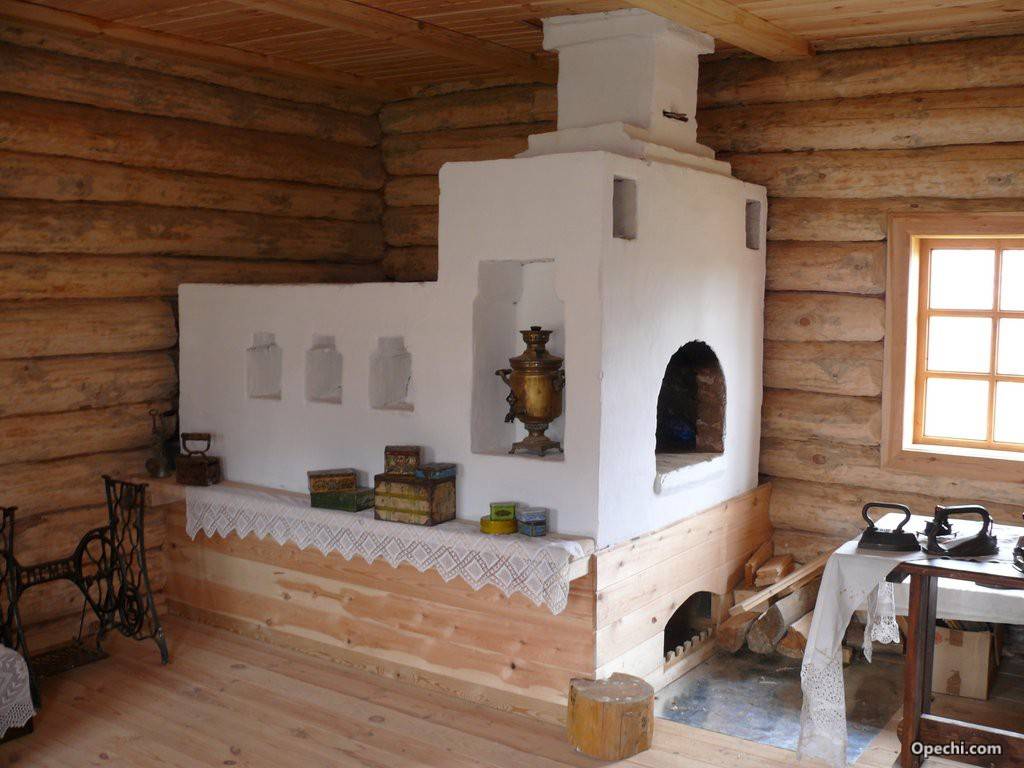

Старинная русская печь
Разумеется, русская печь – не абсолютно идеальное устройство, обладающее недостатками. Готовить еду в печи не так просто – не каждая хозяйка умеет пользоваться ухватом и горшками. Поддержание огня тоже не самое простое дело. Многие ли мужчины привыкли своими руками топить печь и колоть дрова? Также печь как отопительный прибор имеет конструктивный недостаток – тепло выделяется на высоте больше метра, выше пола. В современных печах постарались устранить эту недоработку. Для этого внизу располагаются дымооборотные каналы, прогревая печь по всей высоте. Для облегчения приготовления пищи в конструкцию включают чугунную плиту.
Устройство русской печи с подтопком
Существует много вариантов конструкций русской печи, но всегда её составляющими элементами являются отопительно — варочные отделы, духовка и хотя бы небольших размеров лежанка.
Современная русская печь дополнительно оборудуется подтопком (дополнительной топочной камерой), благодаря которому она быстрее нагревается и отдаёт в помещение большее количества тепла. Им также можно воспользоваться для приготовления пищи в тёплое время года, когда нет необходимости прогревать всю печь.
Устройство русской печи с подтопком:
Фундамента. Для его сооружения применяют камень, кирпич или бетон.
Подпечья — полости в нижней части печи, где сушат дрова на запас.
Холодной печурки — углубления, в которой можно хранить кухонную утварь.
Шестка — ровный горизонтальный участок перед входным отверстием в горнило. Приготовленные блюда, оставленные на шестке, дольше остаются в горячем состоянии. У некоторых моделей печей на этом месте устанавливается варочная плита.
Пода — днища горнила или варочной камеры. Располагается к шестку под небольшим углом, который способствует более лёгкому передвижению тяжёлым чугункам.
Загнётки — переходной плоскости между шестком и подом.
Варочной камеры или горнила — полости внутри печи, предназначенной для закладки дров и размещения посуды из жаростойкого материала для приготовления пищи. У потолка горнила, как и у пода, имеется уклон к входу.
Перетрубья — полости над шестком, где собирается дым. Является основанием дымоотводного канала.
Самаварника (душника) — узкого канала, входящего в дымовую трубу. Ранее к нему подсоединяли трубу самовара. В современных моделях русских печек душник устраивается редко.
Дымохода — вертикального канала над шестком, предназначенного для отвода продуктов сгорания топлива в атмосферу.
Распушки — расширенного сегмента дымохода, находящейся близко к потолку.
Вьюшки — небольшого окошка с дверцей, предназначенной для полного перекрытия дымохода. Через неё есть доступ к задвижке, которая используется для регулировки тяги в печи.
Заслонки — толстого листа стали с хорошо обработанными краями и ручкой. Служит дверкой для входного отверстия горнила.
Колосников — чугунных решёток, установленных между топливной камерой и поддувалом.
Лежанки — большой горизонтальной плоскости, расположенной сзади дымовой трубы. Под нею находятся каналы с циркулирующими потоками горячего воздуха, поэтому во время топки русской печи она всегда тёплая, а если перекрыть нужную задвижку, то будет сохранять тепло долгий период времени.

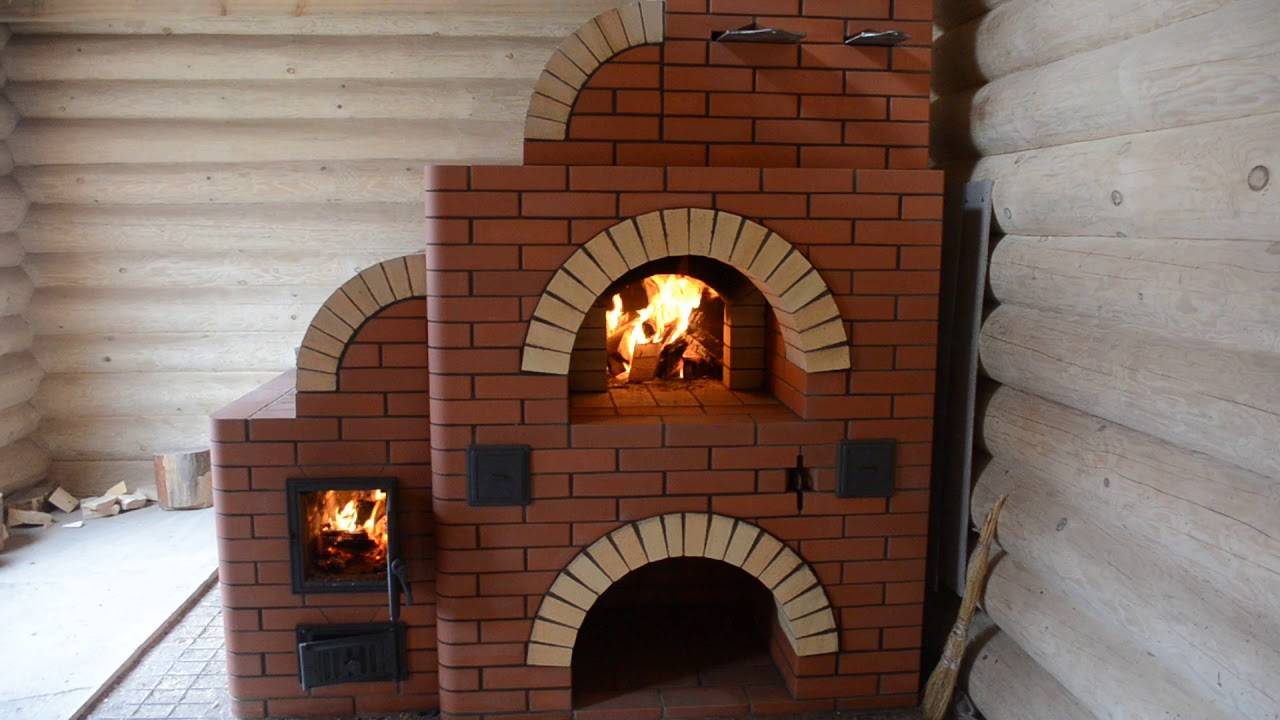

Русская печь с подткопком (справа)
Пример 2 (подтопок внизу, справа)
Монтаж печной арматуры по рядам
Следующий ряд складывают на рубероид так же, как и предыдущий. Затем закрепляют дверку поддувала, для этого заворачивают ее в полоску влажного асбестового картона или в шнур.
Крепятся все дверцы, в том числе и эта специальными скобами или просто закаленными петлями, которые укладывается в раствор между кирпичами, в их швы, а далее докладывают второй ряд и третий согласно плану.
После укладки третьего, из шамотных кирпичей, ряда, наверх поддувала кладут решетку – колосник, и в четвертом ряду кирпичи кладутся на ребро. Делаются подставки изнутри дымохода для получения внутренней междымоходной перегородки.
На задней стене пару кирпичей выкладывают без раствора. Впоследствии при чистке печи эти кирпичи легко достаются. Или вместо них ставится специальная дверка для таких целей. С соседней стороны ставят такую же маленькую дверку или контрольные кирпичи.
Дверца топки печи
Следующим шагом устанавливают дверцу топки, закрепляя ее проволокой и временными кирпичами, также обернув ее асбестовым влажным шнуром, что обеспечит её последующее свободное открытие и закрытие.
Пятый и следующий ряд выкладываются обычным образом, следуя за контуром предыдущего ему ряда. Затем устанавливают колосник, при этом кромки кирпичей в шестом ряду стесываются и укладываются в «ложок», то есть ребром. Дымоход обязательно обтирают влажной ветошью.
В седьмом ряду плашмя кладут все кирпичи, кроме задней стенки, ее исполняют в два кирпича и на ребро, продолжают ряды обычной кладкой.
Плита чугунная для печи
В восьмом ряду, ответственном за дверку топки, над ней устанавливают кирпич, который скошен, а затем исполняют этот ряд и два последующих, не забывая при этом по плану выкладывать внутри печи каналы для будущего обогрева огнем поверхностей печи.
После укладки 11 ряда над топкой укладывают чугунную плиту, а также делают «под» русской печи. Кладут чугунное изделие, немного смещая назад, с применением шнура из асбеста, край плиты скрепляют с печью стальным уголком.
Далее каждая печь выкладывается по своему индивидуальному плану
Важно не забывать, что верх и углы каждой варочной камеры закрепляются уголками металлопроката, а стенки камер стальными полосками
На фото: дымоход печи
Вверху печи устанавливают вьюшки, одна из них для русской печи, другая для подтопка, а затем начинают конструировать дымоход, постепенно сужая его, и возводить печную трубу.
Почему русские печи так популярны
Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

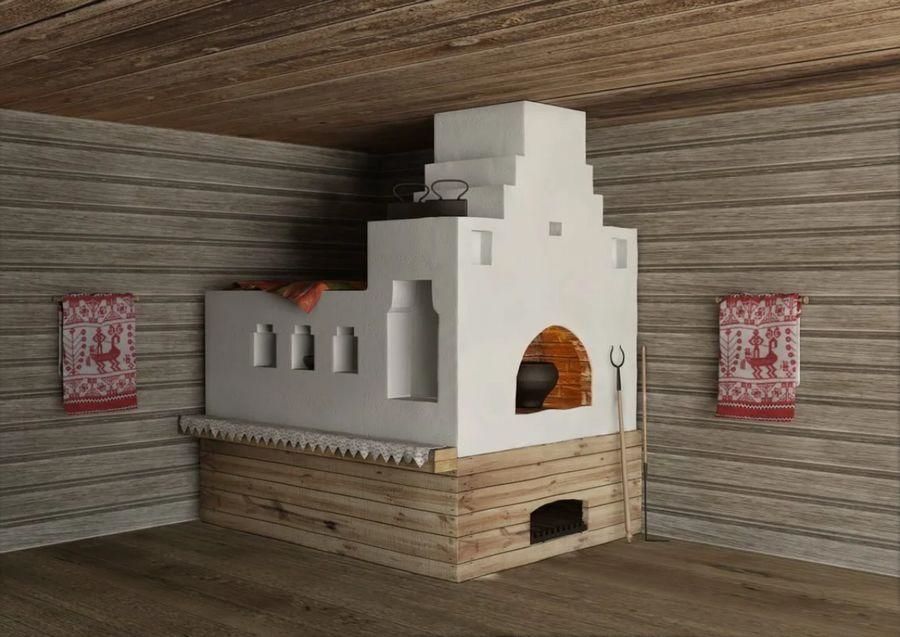

Русская печь традиционной конструкции
Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.
Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.
Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха
Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:
- Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
- Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
- Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.
Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.
Нижний обогрев значительно увеличивает тепловую производительность
Достоинства и недостатки (таблица)
| Плюсы | Минусы |
| Высокий КПД — от 50 до 70%. | Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится. |
| Безопасная конструкция. | Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже. |
| Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной. | После выстуживания агрегат требует длительного прогрева. |
| Равномерная теплоотдача. | Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить. |
| Долговечность. | Неудобство при чистке топливника от золы. |
| Возможность отопления смежного помещения. | |
| Удобство и комфорт лежанки. | |
| Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект. |
Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.
Кладка русской печи
Кладка русской печи своими руками заключается в тщательном соблюдении чертежей порядовок.
Первые ряды кладки
Ряды с 1-го по 3-й – выстилка печи — практически не нагреваются. Здесь можно уложить перекаленный кирпич, без стяжки, непосредственно на слой гидроизоляции
Важно тщательно проверить форму и углы нижних рядов, от которых зависит ровность всей последующей работы
Первая арка
Арку строят, начиная с 6-го ряда по шаблону (кружалам) на подпорках. Свод создают швами переменной толщины. Снимают опалубку только после полного высыхания кладочного раствора.
С 11 по 17 ряд
Формируют ряды попеременно чередованием ложковых и тычковых типов. Для опоры арочных пят подтесывают кирпичи в 15-м и 16-м рядах.
18-й ряд и выше
Продолжают стройку над сводом горнила попеременным чередованием ложковой и тычковой кладки. Верхнюю плоскость лежанки (полати) усиливают, чтобы не проваливались внутрь горнила. Обычно устраивают коробку с засыпкой из глины, поверх ставят сплошной слой ложковой кладки. Надежнее всего здесь сделать настил деревянным щитом.
Дымоход
Кладут, начиная с 32-го ряда, с монтажом в кладку необходимых задвижек. Высота – до нужного уровня выхода над крышей с учетом правильной тяги (отсутствие вихревого подпора от кровли).
Конструкция русской печи с лежанкой
Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.
Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.
Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.
Технология строительства

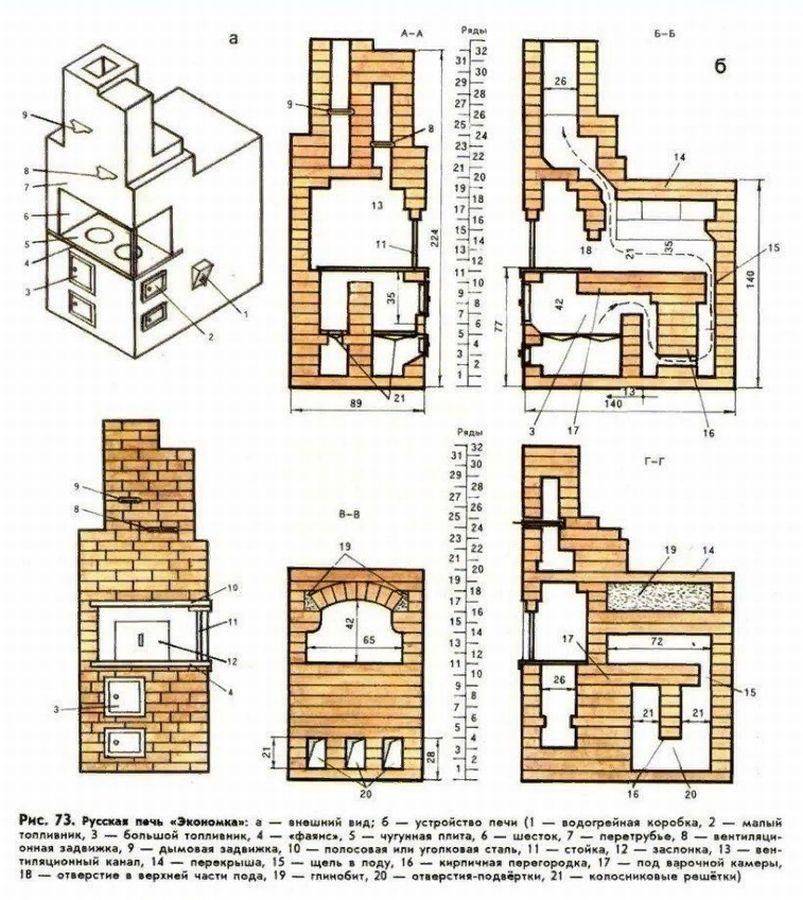

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ
Размеры
Принимаем за основу габариты нашей печки:
- ширина – 890 мм;
- глубина – 1400 мм;
- высота – 2250 мм.
Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.
Материалы и инструменты
Для работы приготовим:
- кирочка и молоток;
- мастерок;
- корыто для замачивания глины и приготовления раствора;
- стальной угольник для выведения углов печи;
- отвес, уровень;
- мерительный инструмент;
- крупный напильник для зачистки кромок;
- до 1300 керамических кирпичей;
- 2000 кг песка;
- 2500 кг глины;
- воздушную задвижку, 4 дверки
Подготовив инструмент и материалы, переходим к производству основных работ.
Описание кладки
Фото порядовки печи «Экономка»:
Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.
№ ряда Описание работ 1,2
1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.
От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.
3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.
4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник
Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор
7-10 Кладку ведем согласно схеме
На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.
Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.
Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен. Внутренние трубы, выполненные из нержавейки, гладкие
Слой сажи не сможет оседать на них
Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.
Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.
Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».
Русская печь в доме: плюсы и минусы
Важно рассмотреть преимущества и недостатки конструкции
Плюсов у нее много:
- тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
- грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
- часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
- при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
- приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
- есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.
Такое сооружение хорошо подходит для домов, где люди живут постоянно.
К основным его недостаткам относят:
- затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
- долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
- сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

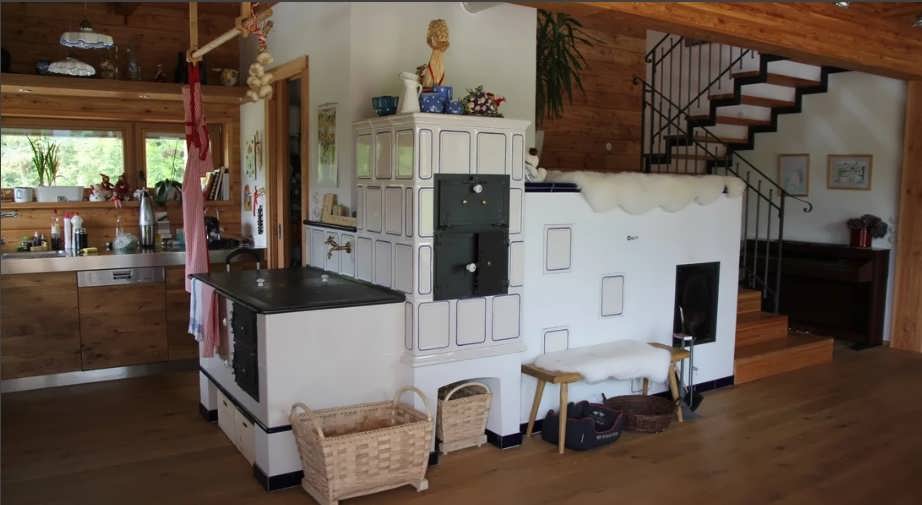

Размер современной русской печи стал скромнее.
Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.
Для наглядности перед строительством можно сделать макет из коробок своими руками.
Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.
