Решетки на окна своими руками + фото

Перечень работ, которые необходимо выполнить

• определить форму, узор проема, снять размеры;
• приобрести необходимый материал, порезать (нарубить) его согласно составленным чертежам;
• сварить готовую конструкцию, зачистить швы;
• покрыть металл защитным слоем лака, краски;
• установить сделанные оконные решетки своими руками.

Выбор и подготовка материала

Чаще всего для каркаса применяют уголок, размеры которого берут в зависимости от оконного размера. Чем больше оконный проем, тем большего размера должен быть размер уголка металла.

Для составления узора проема окна используют заготовки нужного размера из арматуры, круглого прутка, квадрата, прямоугольника или металла другого сечения.

Сварка конструкции оконной решетки своими руками

Для соединения заготовок сваркой, нужно подготовить рабочий стол, на котором будут изготовлены решетки на окна своими руками. Для упрощения процесса можно выполнить чертеж в масштабе 1:1 и положить на рабочий стол. Следует учесть, что при электросварке металла происходит его нагрев и, как следствие, деформация при остывании. В результате готовое изделие может покоробить, и оно не войдет в требуемые размеры. Для устранения этого нежелательного эффекта используют рабочий стол из толстого металла, фиксируя при этом соединяемые заготовки. При необходимости применяют специальные методы сваривания, препятствующие деформации, а также рихтовку для придания нужного качества изделия.

После выполнения сварочных работ производят зачистку швов. Зачистка нужна для удаления шлака, остающегося на металле после сваривания традиционным покрытым электродом. В случае сваривания оконной решетки электродом без обмазки (сваривание в защитном газе), зачистка швов необходима с целью удаления наплывов, образующихся при сваривании шва металла.

Нанесение защитного слоя оконной решетки

После установки на штатное место изделие выполняет свои функции достаточно долго, но со временем металл подвергается коррозии под воздействием внешних факторов: дождя, снега, солнца. На самой оконной решетке и на оконных проемах могут возникать пятна ржавчины. Для защиты металла от коррозии применяют различные методы:

• грунтование;
• нанесение преобразователя ржавчины;
• покраска;
• лаковое покрытие;
• нанесение защитных синтетических пленок.

Все эти методы позволят решетке служить долгое время, не доставляя неудобства владельцу в виде подтеков, пятен ржавчины.

Установка оконной решетки

В зависимости от назначения оконной решетки существуют различия в установке. Если это декоративное изделие – то установить можно так, чтобы не перегружать конструкцию количеством крепящих элементов. Достаточно обеспечить прочность установки такую, чтобы каркас надежно держался на поверхности

В случае если она носит функцию защиты от проникновения – тогда нужно обратить внимание на следующее:

• глубина закладки крепящих элементов;
• возможность снятия данного изделия через время, без повреждения (съемная конструкция или капитальная);
• установка на стену здания непосредственно или в оконном проеме.

Для установки в оконный проем необходимо в торце проема засверлить нужное количество отверстий для установки закладных штырей. Обычно это 2-3 отверстия с каждой стороны. Подобрать длину штырей. Если есть возможность, замуровать их в стену и после высыхания с помощью сварки приварить решетку к штырям. После этого зачистить места сварки и обработать их с помощью того же покрытия, что использовалось для всей конструкции. Это наиболее простой и надежный способ установки оконной решетки. Несложным способом установки является установка с креплением к оконной раме. Достоинство – простота выполнения работ. Недостаток – необходимость сверления окна, низкая надежность крепления.

Для установки с возможностью демонтажа также сверлят отверстия в стене, замуровывают закладные болты с резьбой, после чего крепят саму решетку. Способ проще первого, но надежность такой установки ниже, т.к. не только хозяин сможет открутить установленные болты с гайками.

В статье рассмотрены способы, как сделать решетки на окна своими руками из металла, но существует возможность их изготовления из дерева, специального пластика и других материалов. Дерево — более удобный в обработке материал, чем металл, поэтому и изделия из него можно сделать более красивые. Это обычно декоративные решетки, которые устанавливают с целью украшения здания и защиты от «честных людей».

Предпочтительно, в целях безопасности, делать решетки открывающимися, хотя для этого нужно будет устанавливать петли и запорную арматуру.

Разновидности оконных решеток

Отдельного внимания заслуживают кованые изделия. Для проемов стандартных размеров их можно приобрести готовые и установить самостоятельно. Однако выглядеть кованные оконные решетки, изготовленные по штампам, тоже будут стандартно. Несмотря на их высокие показатели по прочности и долговечности. Любое кузнечное производство, тем более кузнецы – индивидуальщики, работают по спецзаказам. Это дорого, зато эксклюзивно, изыскано и очень красиво. Решетки, выполненные по технологии художественной ковки, сделают самый простой фасад уникальным и привлекательным. Монтаж таких конструкций лучше доверить специалистам. Так как защитные функции зависят не только от прочности изделия, но и от надежности его крепления.

Повышенный спрос на защитные меры по отношению к оконным проемам первых этажей и частных домов стал настоящим двигателем новаторской мысли. Придумали и стали производить складные устройства. Их изготавливают из прочных и легких сплавов, монтируют, как правило, изнутри помещений. Складные варианты представляют собой рейки, соединенные между собой шарнирами в виде смещающейся буквы Х. При движении в одну сторону изменяется угол между планками и конструкция собирается в компактную сборку. Двигаясь в другую сторону – раскладывается на всю длину. Фиксация в проеме происходит по двум желобам, расположенным вверху и внизу. Такая защита не может быть прочной и носит скорее характер предупреждающий и отпугивающий.

Производители пластиковых окон и дверей тоже не остались в стороне. Придумали вставлять красивые металлические элементы внутри стеклопакета. Они придают дополнительную прочность, но основная защита возложена все-таки на противовзломную фурнитуру окна.

Хорошо зарекомендовали себя защитные роллеты с автоматическим управлением. Они состоят из алюминиевых ламелей (могут быть утепленными), собранных в единую систему с помощью шарниров. Специальный короб крепится к верхней части оконного или дверного проема. Он необходим для установки механизма и размещения ламелей в скрученном виде. Рейки двигаются по направляющим, установленным по бокам проема. Снабжаются двигателем с автоматикой. Управляются с дистанционного пульта или от панели, расположенной внутри помещения.

Внешняя отделка

Подготовительный этап сооружения решётки

Первый этап обусловлен выбором подходящей конструкции решётки для окна. На сегодняшний день изготавливают глухие и открывающиеся конструкции. Но вне зависимости от системы, применяемой для защиты работы по изготовлению решётки своими руками, начинают с подготовки.

Перед началом работ важно правильно провести замеры. Ширина и длина изделия должна приравниваться оконному проёму за вычетом 50 мм. Естественно, по длине решётка в случае необходимости может быть короче, но настолько, чтобы в образовавшийся проём не пролез злоумышленник

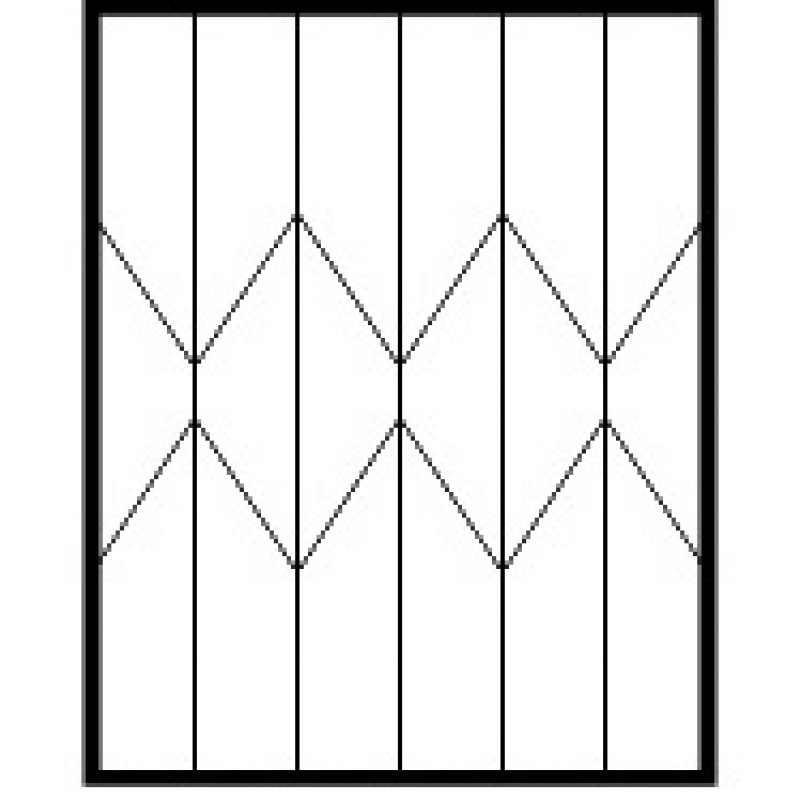

После снятия замеров важно чётко выполнить чертёж, на котором прорисовать все элементы декора. Конструкции со сложным рисунком изготавливаются с учётом максимальных отверстий, которые не позволят вору проникнуть в помещение. Если запланировано изготовление распашных конструкций своими руками, важно предусмотреть место установки замкового механизма. При этом одна створка может быть глухой, а другая открываться, что придаст защитной оконной конструкции большей жёсткости и позволит покинуть помещение при пожаре. Также важно чтобы распашная часть решётки была расположена у открывающихся оконных створок. Подготавливая план сооружения решётки, важно учитывать запас прочности конструкции, чтобы её не повело во время эксплуатации. Поэтому нужно предусмотреть наличие рёбер жёсткости, которые изготавливаются из металлического уголка, сравненного в каркас. В свою очередь, в декоративных решётках должны быть элементы, связанные между собой как в вертикальной, так и горизонтальной плоскости. По подготовленному чертежу выполняют расчёт расходных материалов: металлический прут и уголок, штифты и элементы декора или ковки, а также петли и замок, если система распашная

Естественно, по длине решётка в случае необходимости может быть короче, но настолько, чтобы в образовавшийся проём не пролез злоумышленник

После снятия замеров важно чётко выполнить чертёж, на котором прорисовать все элементы декора. Конструкции со сложным рисунком изготавливаются с учётом максимальных отверстий, которые не позволят вору проникнуть в помещение

Если запланировано изготовление распашных конструкций своими руками, важно предусмотреть место установки замкового механизма. При этом одна створка может быть глухой, а другая открываться, что придаст защитной оконной конструкции большей жёсткости и позволит покинуть помещение при пожаре. Также важно чтобы распашная часть решётки была расположена у открывающихся оконных створок. Подготавливая план сооружения решётки, важно учитывать запас прочности конструкции, чтобы её не повело во время эксплуатации. Поэтому нужно предусмотреть наличие рёбер жёсткости, которые изготавливаются из металлического уголка, сравненного в каркас. В свою очередь, в декоративных решётках должны быть элементы, связанные между собой как в вертикальной, так и горизонтальной плоскости. По подготовленному чертежу выполняют расчёт расходных материалов: металлический прут и уголок, штифты и элементы декора или ковки, а также петли и замок, если система распашная.

Также для беспроблемного проведения работ по сборке оконной решётки своими руками не обойтись без хорошего инструмента:

• электроболгарка;
• электросварка;
• дрель с функцией отбоя и набор свёрл по металлу и камню;
• обычный молоток.

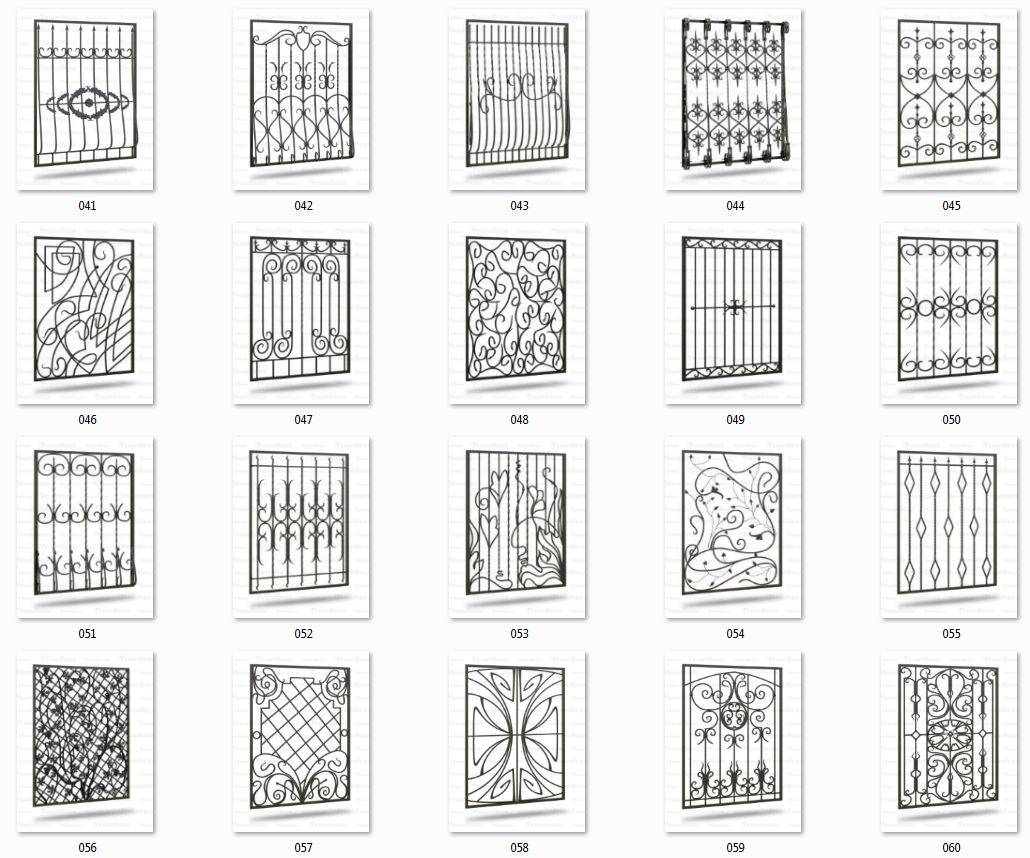

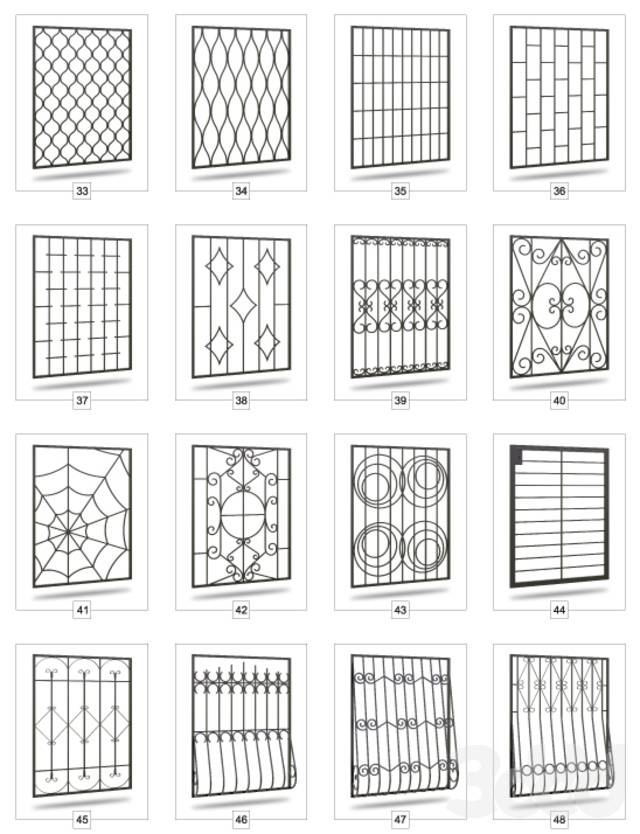

Несколько вариантов металлических решеток

Как сделать решётку для окон своими руками?

Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.

По заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе

Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться

Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.

Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.

Железные решетки на окна своими руками: сборка

С подготовительными работами вроде разобрались, теперь дело за сборкой, так сказать, непосредственным решением вопроса изготовления решеток на окна своими руками. Весь этот процесс можно представить в виде следующей последовательности работ.

Рамка. Здесь все достаточно просто, и тонкостей не много
Во-первых, сваривая рамку решетки, особое внимание нужно уделить ее размерам – решетка должна в аккурат войти в проем, оставляя между собой и откосами расстояние не более 10мм. Этот момент придется рассчитать
Во-вторых, четкость углов – для начальной сборки можно использовать стандартный строительный угольник, но перед тем как рамку капитально обваривать, нужно будет дополнительно проверить диагонали. Они должны быть равными – если нет, то раму придется немного подправить руками и добиться того, чтобы две ее диагонали равнялись друг другу. В принципе, все.

Установка вертикальных прутков. Здесь тоже все достаточно просто. Для начала устанавливаются и привариваются на небольших прихватках крайние прутья, вслед за ними монтируется средний прут, потом обе части делятся на равные промежутки и монтируются все остальные прутья. В принципе, расстояние между соседними элементами решетки можно рассчитать и разметить сразу – возможно, кому-то такое решение вопроса, как изготавливается металлическая решетка на окно своими руками, покажется проще.

Дальше кидаем пару горизонталей – они нужны для того, чтобы воспрепятствовать раздвиганию прутьев решетки. Если изделие будет изобиловать коваными декорами, то их можно и не делать – в такой ситуации следует грамотно распределить эти самые декоры так, чтобы решетку невозможно было разогнуть.

Теперь декор

Его можно выбрать на свое усмотрение – неважно, какие завитки или листики вы будете приваривать в качестве украшения оконной решетки, принцип их установки остается одинаковым во всех случаях. Лучшим вашим помощником в этот момент станет рулетка – никаких уровней и тем более ниток использовать не нужно

Установили один элемент, засекли его местоположение рулеткой от верха решетки и точно так же приварили все остальные. В общем, работа творческая и подойти к ней нужно соответственно. На счет корзинок (скрученных в спираль изделий), они смотрятся великолепно, но врезать их нужно уже по месту, когда пруткам задано окончательное положение и направление – вы просто вырезаете кусок прутка в соответствии с длиной корзинки и ввариваете туда декор.

В завершение сварочных работ нужно будет произвести некоторое усиление решетки – в частности, соединить небольшими перемычками раму с крайними вертикальными прутками. И еще нужно будет наварить элементы крепления – в принципе, можно обойтись и без них, но у меня откосы пенопластовые, и я решил не рисковать со сваркой, а привинтить решетки анкерами. Поэтому дополнительно пришлось приобрести мощные шайбы и приварить их в семи местах – по три штуки слева и справа и одну сверху.

Перед тем как приступать к покраске и декорированию решетки, все сварочные соединения нужно зачистить болгаркой, оборудованной специальным зачистным кругом – так сказать, окультурить стыки и придать им человеческий вид.

Предпоследний этап работ, без которого не обойтись в процессе изготовления решетки на металлопластиковые окна своими руками, это покраска. В большинстве случаев для этой цели используется обычная грунтовка по ржавчине черного цвета – как говорится, дешево и сердито, но, тем не менее, весьма эстетично. Красить прутики – работа нудная, но выполнить ее придется пару раз, не меньше. Дело в том, что некоторые места, особенно зачищенные болгаркой, с первого раза не закрашиваются. После того как грунтовка высохнет, кованые элементы можно дополнительно декорировать патиной под золото, бронзу или серебро – здесь уже кому как нравится.

Изготовление решеток на окна своими руками фото

И самый последний этап работ, который так или иначе вам придется преодолеть, это монтаж решеток на окна своими руками. В принципе, можно справиться и в одиночку, особенно если вы пойдете моим путем, используя для крепления анкерные болты. В такой ситуации вам просто нужно будет четко разметить точки их установки, просверлить в них отверстия, поставить решетку на место и закрепить анкерами.

В принципе, все! Вот так и делаются решетки на окна своими руками. Кому-то этот процесс может показаться сложным, но лично для меня он был увлекательным занятием.

Автор статьи Александр Куликов

Полезные советы

1. Опытные мастера советуют уделить должное время и нарисовать эскиз-чертеж в масштабе, для последующего точного расчета материала.
2. Чтобы при сквозном способе крепления не промахнуться с отверстиями на раме, стоит пометить края штырей краской.
3. Не стоит сваривать раму по элементам. Сначала производится сборка конструкции (точечной сваркой), и только потом производится обваривание решетки.
4. Хотя бы одна решетка в здании должна иметь распашную конструкцию.
5. Замысловатую кованую решетку выполнить в домашних условиях очень сложно, поэтому декоративные элементы проще приобрести готовыми.
6. Покупать сварочный аппарат ради изготовления одной-двух решеток не имеет смысла. Его можно взять в аренду в специализированных магазинах.

Изготовление оконных решеток своими руками гораздо проще, чем может показаться. Особенно если Вы имеете хотя бы небольшие навыки работы сварочного аппарата, и в Вашем распоряжении есть набор необходимых инструментов. Начинать все же стоит с наиболее простой конструкции. Если есть дачный домик, для начала можно поэкспериментировать с его окнами. Главное – не пренебрегать подготовительными работами и соблюдать технику безопасности при работе со сваркой.

Инструменты и оборудование, необходимые для работы

Прежде всего начинающему мастеру необходимо разобраться, какие инструменты и приспособления потребуются для процесса работы, так как при изготовлении решетки, каким бы то ни было способом, обычными подручными средствами обойтись не получится.

Для максимально удобного проведения работ будет необходим стол со столешницей из листового металла толщиной в 4÷5 мм, или же устойчивые конструкции-подставки, сваренные из арматуры диаметром в 14 мм – так называемые «козлы». Стол или козлы желательно оборудовать приспособлениями для фиксации заготовок – трубными или обычными тисками, струбцинам и т.п.

В число специальных инструментов и приборов должны войти следующие:

Ручные и электрические инструменты	Применение специальных инструментов
	Изготовить металлическую решетку никак не получится без сварочного аппарата. Справедливости ради надо заметить, что практически каждый рачительный владелец частного дома, рано или поздно, но всё же приходит к тому выводу, что без этого прибора в личном хозяйстве – не обойтись. Даже если он нужен один-два раза в год, сварочный аппарат поможет значительно сократить расходы на ремонт ворот и забора, а также при проведении обустройства придомовых построек. Ценовая доступность, компактность и высокая универсальность современных сварочных инверторов – лишние доводы к обзаведению ими.
	Угло-шлифовальная машинка или «болгарка» также должна быть в каждом добротном наборе домашних инструментов, так как она достаточно часто нужна при выполнении ремонтных работ, для резки камня или металла. В комплекте к ней нужно всегда необходимо иметь круги для резки и шлифования различных материалов, металлические щётки для проведения зачистки заготовок от ржавчины.
	Электрическая дрель (или перфоратор) со сверлами по металлу и бурами для бетона – потребуется при изготовлении решеток при необходимости просверливания отверстий в различных деталях конструкции, а также при монтаже самой готовой решётки к стене, оконному проему или раме.
	Наковальня и молот используются не только при ковке деталей решеток, но и для других нужд. Например, неплохо, если этот инструмент будет всегда находиться в гараже, так как он может пригодиться при проведении разнообразных ремонтных работ с автомобилем. Молот, а точнее сказать, большой молоток с надежной удобной ручкой, также никогда не станет лишним как в домашнем, так и автомобильном хозяйстве. При изготовлении решеток наковальня используется для формовки на ней с помощью молота декоративных элементов конструкции, после нагрева арматурных прутьев в горне.
	Горн или кузнечная печь будет необходима для горячей ковки металла, без которой не обойтись, если планируется украсить решетку фигурными деталями. Этот прибор нельзя устанавливать в гараже – из соображений соблюдения пожарной безопасности он должен находиться в отдельной мастерской. Горн может быть сложен из кирпича или же изготовлен из металла, а для его нагрева до высоких температур используется уголь или же сжиженный газ.
	Кузнечные щипцы будут необходимы во время горячей и холодной ковки декоративных составляющих конструкции – «улиток» и «валют». Чтобы освоить работу с этим инструментом, необходимо потренироваться на ненагретых деталях, получив определенный опыт обращения с ним. Щипцы используются для захвата нагретых металлических прутьев и полос, а также для их скручивания.
	Специальный станок, кондуктор или иное приспособление для гибки металлических прутов. Без этого приспособления невозможно будет добиться ровности и аккуратности в металлическом орнаменте, что значительно снизит степень эстетичности и презентабельности готовой решетки. Подобные приборы могут отличаться по своей конструкции, но все они имеют одно предназначение. Особенно это приспособление пригодится тем, кто собирается заняться кузнечным искусством хотя бы на полупрофессиональном уровне. В том случае, когда задумана решетка без изогнутых деталей, это приспособление не потребуется. Некоторые домашние мастера обходятся без него, создавая на верстаке временные шаблоны-приспособления для ручной гибки арматуры, а в качестве рычага для приложения силы используют отрезок трубы.

Кроме этих специальных приспособлений и приборов, потребуются и такие инструменты, как набор гаечных ключей (разводной ключ), рулетка, металлический держатель для арматуры, напильники с насечками разного размера, наждачная бумага, металлическая щетка, кисти для грунтования и окрашивания решеток и некоторые другие, которые, в принципе, есть в каждом доме.

Установка решетки

Установка решеток производится достаточно просто, и эта операция доступна каждому. Для этого готовую решетку нужно приложить к оконному проему и на стене отметить места для будущих креплений, обычно их делают 4 штуки. После этого при помощи перфоратора в намеченных местах просверливаются отверстия, в которые вбиваются штифты. Делается это с таким расчетом, чтобы их высота над поверхностью стены составляла 3-4 см. Отверстия должны быть несколько меньшими, чем диаметр штифтов, это необходимо для плотного вхождения в стену элементов крепления. Если все в порядке и надежность креплений не вызывает сомнений, оконная решетка приваривается к штифтам.

Технология изготовления

Для работы потребуются:

Если у вас уже имеется опыт работы с металлом и ковкой, то решетка может стать произведением искусства.

• сварочный аппарат;
• болгарка;
• перфоратор;
• молоток;
• стальной уголок и прутья;
• средство для грунтовки;
• краска.

На первом этапе нужно подготовить все элементы решетки по выбранному эскизу. Прутья режут и выгибают согласно узору, из металлических пластин вырезают декор. Чтобы сделать из прута завиток, в тиски зажимают 2 небольших отрезка арматуры, вставляют между ними заготовку, нагревают паяльной лампой и сгибают. Если нет тисков, можно забить прутки в толстый деревянный брусок. Конечно же, данный способ гибки требует немалых физических усилий, но зато он считается наименее затратным. Тем, кто планирует заняться изготовлением решетчатых конструкций на продажу, лучше приобрести ручной гибочный станок.

Декор из металлических пластин вырезают ножницами по металлу, а тонкие круги можно сделать из отрезков трубы соответствующего диаметра.

Там же будет производиться и процесс сборки конструкции. Сначала варят каркас из уголков, а затем меряют его диагонали: если они совершенно одинаковы, можно приваривать остальные элементы. Когда решетка готова и полностью соответствует эскизу, приваривают к раме петли и замок. На бескаркасных конструкциях к боковым прутьям приваривают отрезки стальной полосы и уже к ней крепят запорное устройство и петли.

Теперь самодельную решетку следует правильно установить. Для этого ее поднимают, приставляют к проему и отмечают на откосах расположение навесных петель. Проделывают перфоратором отверстия глубиной до 15 см, причем диаметр отверстий должен быть на 2 мм меньше, чем диаметр штифта, изготовленного из рифленого прута. Далее штифты забивают в отверстия, оставляя снаружи не больше 2-3 см, и наваривают на них стальной уголок. Сверху приваривают вторую часть петель, затем соединяют их с петлями на решетке и закрепляют каркас. Когда решетки на окна установлены, остается только зачистить окалину, все прогрунтовать и покрасить.

При желании к нижнему краю решеток можно прикрепить специальные кронштейны и установить цветочные горшки. Оригинально выглядят конструкции с коваными цветами и листьями, очень красиво смотрятся решетки из завитков. Украсить окна своими руками просто, главное – иметь желание и немного фантазии. И даже если первая решетка получится не слишком аккуратной, не стоит опускать руки, ведь все приходит с опытом.
