Способы обнаружить проблему
Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.
Вариант #1 — проверить функционирование техники
Симптомы некорректной работы холодильного оборудования могут быть такими:
- компрессор работает без перерывов или с очень короткими и редкими перерывами;
- температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
- на стенках появляется большое количество изморози или даже льда;
- внутри холодильника слишком тепло;
- холодильник не включается после отключения и т.п.
Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.
Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно
Вариант #2 — диагностика с помощью термометра
Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.
После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.
Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов
В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха.
Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.
Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.
Вариант #3 — визуальный осмотр камеры холодильника
Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.
Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния
Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры.
Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего двигатель компрессора отключится. Если же двигатель продолжает работать — терморегулятор нужно менять.
После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов
В этот период нужно обратить внимание на длительность перерывов в работе компрессора
Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме.
Когда компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.
Самостоятельная диангостика холодильника.
Первое, что приходит на ум отечественным потребителям, попытаться выполнить ремонт холодильников своими руками. В этом есть определенный смысл, так как действительно некоторые неполадки можно легко устранить самому с минимальными финансовыми затратами. Для выполнения небольшого ремонта достаточно знания общей конструкции холодильника, небольших навыков работы на измерительном тестере и знания электрики. Замена уплотнителя самостоятельно.
Если ваш холодильник не работает, следует проверить, поступает ли на него питающее напряжение. Для этого достаточно открыть дверь холодильного отделения. Если в холодильнике появляется свет и имеется световая индикация на информационных табло, то напряжение к холодильнику подается.
Далее следует проверить работу терморегулятора. Для этого необходимо с помощью регулятора температуры установить уровень на максимальный холод. Если и при этом работа холодильника не возобновляется, то неисправность следует искать как в самом терморегуляторе, так и в двигателе компрессора или в схеме его запуска и защиты. Как правило, ремонт релейного терморегулятора, а точнее его замену, выполнить довольно просто. Достаточно купить новый и установить его вместо неисправного.
Работу терморегулятора выполненного на базе электронного датчика выполнить своими силами вам вряд ли удастся. Систему запуска компрессора выполненного на основе реле также легко проверить обычным тестером. При необходимости замена неисправного занимает не более десяти минут при наличии нового. Не представляет труда восстановление работы холодильника при обрыве видимых электрических проводников или окислении различных контактов на реле. Неисправности в этом случае устраняются обычной зачисткой и соединением. Неприятные запахи в холодильнике можно устранить, выполнив тщательную уборку отделений холодильника и очистив забитые сливные трубки для свободного выхода конденсата. Как правильно разморозить холодильник.
Самостоятельный ремонт холодильника с системой ноуфрост ( No frost).
Современные холодильники это сложные устройства, построенные на основе электронных блоков с микропроцессорным управлением, которые обрабатывают информацию с различных датчиков и сенсоров, а также контролируют работу всех систем. При выходе из строя блоков электронного управления выполнить ремонт холодильников своими руками вы не сможете. Естественно неисправности компрессора, нарушения герметичности трубок с хладагентом устранить вам тоже не удастся. Доверить выполнение всех указанных работ лучше квалифицированным специалистам. Только они смогут восстановить нормальную работу всех систем. Особенно это относится к холодильникам с системой Nofrost со сложными системами датчиков, нагревателей и циркуляции холодного воздуха. Не производите ремонт холодильника сами. Доверяйте его только профессионалам, которые выполнят все операции качественно и непременно предоставят вам гарантию.
Устройство холодильной установки
Первые электрические холодильники появились в 1913 году. Принцип их действия основан на температурных процессах, происходящих в хладагенте (фреоне) при переходе из жидкого состояния в газообразное и наоборот.
Простейшая схема холодильной установки выглядит следующим образом.
По сути, перед нами схема, используемая в холодильниках и сегодня. В ней есть всего несколько основных узлов:
- компрессор;
- конденсатор;
- дроссель (капилляр);
- испаритель.
Работает такая холодильная установка достаточно просто. Компрессор, создавая давление в замкнутой системе, заставляет газообразный хладагент перейти в жидкое состояние. При этом в большом количестве образуется тепло, отводимое через конденсатор в окружающую среду. Жидкий фреон, пройдя через дроссель, попадает в зону низкого давления системы, в которой происходит его закипание и обратный переход в газообразное состояние. Кипение фреона происходит при отрицательных температурах в испарителе, поэтому образовавшийся в нем холод сильно остужает его стенки, а достаточно герметичная камера аппарата не позволяет холодному воздуху попадать в атмосферу. Поскольку контур, в котором циркулирует хладагент, является замкнутым, то цикл перехода фреона из одного состояния в другое повторяется многократно.
Помимо названных выше основных элементов, конструкция холодильника включает несколько дополнительных узлов:
- терморегулятор. Служит для поддержания заданной температуры внутри камеры;
- фильтр-осушитель. Он отвечает за чистоту хладагента, циркулирующего в контуре.
Более подробно ознакомиться с устройством и принципом действия холодильника можно в статье Клуба DNS.
В последние годы в сегменте бытовых холодильных установок стали очень популярными агрегаты, работающие по принципу No Frost (в буквальном переводе — без инея). Их принципиальное отличие — охлаждение продуктов происходит не от контакта с холодными поверхностями испарителя, а благодаря постоянно циркулирующему в камере охлажденному воздуху.
Основной принцип получения холода внутри камеры остается неизменным. А вот за распространение холодного воздуха внутри агрегата отвечает мощный вентилятор, обеспечивающий его постоянную циркуляцию внутри устройства по специальным воздуховодам.
Когда не замораживаются продукты
Иногда диагностика не выявляет никаких недостатков терморегулятора, но при этом холода все равно не хватает. Это случается с любыми марками оборудования, в том числе и с Индезит. Когда работа компрессора протекает в нормальном исправном режиме, но мороза недостаточно, это свидетельствует о том, что, возможно, проблема кроется в резиновых прокладках, расположенных между дверями и камерой.
К примеру, они могут не обеспечивать достаточной герметизации холодильного отделения. Зазор становится причиной разгерметизации, а в результате этого происходит утечка мороза. При этой неисправности ремонт легкий и быстрый. Необходимо приобрести новые резиновые контуры и установить их на место старых. Чтобы посадить их, воспользуйтесь клеем или эпоксидной смолой.
Проблема с отсутствием холода в камере чаще всего появляется в результате утечки фреона из компрессора. При этом неполадку легко увидеть невооруженным глазом (как это сделать, читайте здесь). Если у вас не получилось заметить утечку на глаз, то следует поступить так:
- На компрессоре располагается специальная запаенная трубка. Найдите ее.
- Через эту трубку откачайте фреон.
- После этого закачайте воздух, давление при этом должно быть небольшим.
- Найдите утечку по характерному шипению из места повреждения.
Когда вы нашли место проблемы, следует воспользоваться паяльником. Иными методами залатать дыру невозможно. Когда брешь будет устранена, можно обратно закачать фреон. Сделать это нужно в полном объеме.
Затяжной запуск мотор-компрессора
Обычно на запуск мотор-компрессора требуется максимум 1–2 секунды. В случае если ротор за этот промежуток времени не успевает развернуться, ток, который протекает по цепи рабочей обмотки, может привести к задействованию защитного реле. В таком случае мотор-компрессор способен запуститься только после двух- или трехкратного срабатывания контактов защитного реле.
В первую очередь нужно проверить уровень напряжения в сети. Так, если напряжение ниже обусловленного в технической документации, мотор-компрессор попросту не запустится.
К причинам затяжного запуска следует также отнести нарушения в креплении реле. Когда реле не располагается в вертикальном положении, соответственно с меткой, нанесенной на его корпус, сердечник не в состоянии нормально втянуться в соленоидную катушку и контакты не смогут быстро замкнуться. Для исправления поломки реле необходимо правильно установить и надежно зафиксировать.
Еще одной причиной затяжного запуска мотор-компрессора является поломка пускового реле. В таком случае реле следует заменить новым. Обычно к затяжному запуску приводит подгорание контактов либо заедание сердечника в соленоидной катушке.
При нормальном напряжении в сети и исправном защитном реле причиной затяжного запуска может быть поломка самого мотор-компрессора. К такому явлению может привести повышенное трение между отдельными деталями ротора в статоре или компрессора. Проверить исправность мотора можно, подключив его напрямую в сеть.
Как работает холодильник
После знакомства с основными узлами можно ответить на вопрос как работает холодильник.
Принцип работы любого холодильника базируется на чередовании следующих операций:
- вывод тепла за границы холодильника;
- концентрация холодного воздуха внутри агрегата.
Схема работы холодильника состоит в повторении выполнения определенной последовательности операций:
- Хладагент в газообразном состоянии всасывается компрессором.
- В компрессоре хладагент сжимается до большого давления и нагревается. В таком состоянии он поступает в конденсатор. Проходя по конденсатору хладагент отдает тепло окружающей среде.
- Затем происходит очистка хладагента в фильтре-осушителе.
- Под давлением хладагент в жидком состоянии поступает через капилляр в испаритель. При этом давление уменьшается.
- В испарителе хладагент в жидком состоянии забирает тепло. За счет низкого давления он переходит в газообразное состояние. При испарении хладагента внутренний объем агрегата охлаждается.
- Хладагент в газовом состоянии всасывается компрессором и начинается новый цикл.

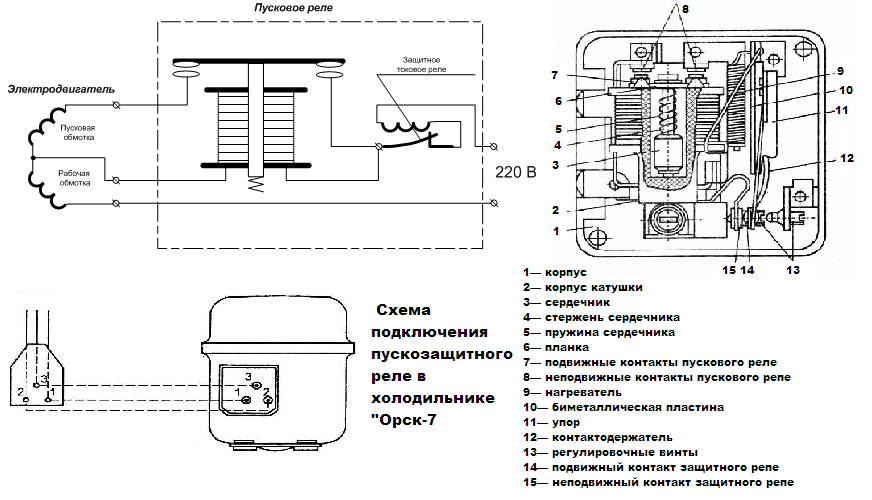

Электрическая схема
Схема работы холодильника выглядит следующим образом. При подключении питания электрический ток подается на обмотку мотора компрессора. После выключения пускового реле в цепь включается обмотка запуска электрического двигателя. После запуска электродвигателя ток в обмотке понижается до номинального значения. В результате происходит размыкание пускового реле и компрессор продолжает работу в обычном режиме.
При достижении фреоном, находящимся в испарителе, определенной температуры контакты терморегулятора размыкаются и мотор компрессора выключается. Электродвигатель снова включается, когда из-за повышения температуры в холодильнике сработает терморегулятор. После этого цикл повторяется.
В цепи предусмотрено защитное реле, которое исключает перегрев электродвигателя. Реле представляет собой биметаллическую пластину. При превышении температуры выше предельного значения пластина изгибается и происходит размыкание контактов. При снижении температуры электродвигателя пластина вновь замыкает контакты.
Устройство термостата холодильника
Термостат (терморегулятор) является важным элементом, без которого холодильник не сможет работать. По сигналу терморегулятора происходит включение компрессора (если температура повысилась) и выключение (если температура достигла нужного значения). Принцип работы компрессора в холодильнике базируется на цикличности. Нагретый хладагент всасывается из испарителя внутрь компрессора. После чего хладагент сжимается и переправляется в конденсатор. Там он охлаждается и передает свою энергию окружающему воздуху. После этого охлажденный хладагент поступает в газообразном состоянии в испаритель, где забирает тепло холодильника. После этого начинается новый цикл.
Принципиальная схема устройства холодильника
Подробная схема холодильника, описание устройства и принцип работы можно найти в инструкции по эксплуатации холодильника.
Система No Frost и саморазморозка
Многие современные агрегаты оборудованы системой No Frost. Такая система позволяет не заботиться о размораживании. Технология No Frost состоит в равномерном распределении потоков воздуха по холодильной и морозильной камерам. В таком случае не образуется температурных перепадов. В результате не происходит конденсации водяных паров на стенках. Единственным местом появления инея является испаритель. Оттуда он регулярно устраняется. При выключенном компрессоре начинает работать нагреватель, который превращает наледь в воду. Вода стекает по специальному желобу в резервуар. Там она испаряется.
- Продление сроков хранения продуктов за счет отсутствия температурных перепадов.
- Быстрое восстановление требуемой температуры после помещения в агрегат теплой пищи.
- Сохранение низкого уровня влажности.
- Нет необходимости часто проводить разморозку. Достаточно раз в полгода проводить очистку холодильной и морозильной камер.
Среди недостатков можно выделить повышенный уровень шума в некоторых моделях. Следует выяснить уровень шума у продавца или отыскать информацию в инструкции. Продукты в холодильниках с системой No Frost, рекомендуется хранить в контейнерах. Иначе они будут быстро высыхать. Также за возможность не размораживать холодильник придется доплатить. Такие агрегаты стоят заметно дороже.
Рассмотрим несколько видов возможных неисправностей:
В холодильнике очень низкая или наоборот очень высокая температура.
– Возможно, засорилась или чем-то закрыта трубка термостата. Требуется проверить точность показания термостата вышеуказанным способом. Если ручка термостата разболталась или проворачивается, то следует проверить и закрепить, либо заменить ручку на новую.
На задней стенке холодильной камкры растет снеговая “шуба”.
– При образовании снеговой “шубы” достаточно провести разморозку холодильника. Возможно, уплотнитель двери не герметичен. Проверьте визуальным осмотром, нет ли на уплотнителе грязи и трещин. Очистите его, вымыв резиновые уплотнители на дверцах камер раствором моющего средства, удалив всю грязь из пазов. После ополосните и вытрите насухо.
3. Холодильник не работает, осветительная лампочка не горит.
– В случае если холодильник и морозильник не охлаждают, а лампочка внутри не горит, возможно, нет электропитания, и стоит проверить исправность сетевого шнура, штепсельной вилки и предохранителя. При необходимости следует заменить предохранитель. Возможно так же, что нарушена подача энергии от сети. В таком случае проверьте наличие напряжения в розетке, отвёрткой тестером или включив в неё заведомо исправный электроприбор.
Холодильник не работает, но осветительная лампочка светится.
– Если ваш холодильник не работает, но лампочка внутри горит, то вероятно термостат попросту выключен или установлен в режиме “оттаивание”. Установите его в нормальный режим и проверьте работу. Возможно, неисправен сам термостат или компрессор. Тогда потребуется помощь специалиста по ремонту холодильного оборудования.
В холодильном отделении нет освещения.
– Отсутствие освещения в холодильной камере возможно, если перегорела лампочка и потребуется заменить её на новую. Обязательно того же типа и мощности. Как правило, в магазинах их так и продают, как лампочки для холодильников – в тех же отделах, где имеются светодиодные фонари и лампы.
6. Компрессор не выключается, работает постоянно.
– Когда двигатель компрессора работает постоянно, это нехороший знак, он говорит о том, что в вашем холодильнике возможна утечка хладагента. Либо неисправен термостат или компрессор и в таком случае обязательно потребуется помощь специалиста.
В морозильной камере быстро нарастает “шуба”.
– Если холодильник слишком часто требует разморозки, это говорит о том, что уплотнитель двери находится в плохом состоянии. Очистите его от грязи и помойте вышеуказанным способом или по возможности замените его.
Внизу холодильной камеры (под ящиками для овощей) скапливается вода.
– Если внизу холодильной камеры скапливается вода, то вероятнее всего засорилась сливная трубка. Чтобы прочистить её потребуется удалить грязь с помощью подходящего крючка
Делать это следует очень осторожно, чтобы не проткнуть трубку. Сливная трубка представляет собой небольшой резиновый цилиндр, установленный на задней стенке холодильной камеры. Там внизу сходятся два водостока, которые образуют “V”
В основании этой фигуры и находиться нужная вам сливная трубка
Там внизу сходятся два водостока, которые образуют “V”. В основании этой фигуры и находиться нужная вам сливная трубка.
9. Компрессора отключается слишком громко.
– В случае, если морозильная камера при отключении сильно шумит, скорее всего, неисправен компрессор. Возможно, что основание компрессора вашего холодильника плохо закреплено, что и заставляет компрессор с шумом ударяться о стенку прибора.
– Отключите холодильник от сети и затяните крепёжные болты или винты. Для этого, вероятно, придётся передвинуть холодильник. Чтобы это сделать, следует открыть дверцу холодильника и одной рукой изнутри поднять переднюю часть, другой рукой, по возможности придерживайте верх
Затем двигайте его вперёд, осторожно покачивая из стороны в сторону. Перед и после перемещения холодильника дайте ему отстояться некоторое время. Пока холодильник отстаивается, удалите пылесосом накопившуюся пыль и грязь вокруг змеевика конденсатора и мотора
Будьте осторожны со змеевиком конденсатора
Пока холодильник отстаивается, удалите пылесосом накопившуюся пыль и грязь вокруг змеевика конденсатора и мотора. Будьте осторожны со змеевиком конденсатора.
Виды неполадок
Все основные неисправности холодильников условно делят на незначительные и критичные. Незначительные неполадки устраняются силами владельца техники и не требуют обращения в сервисный центр. К ним относят:
Отсутствие подсветки
Неприятный запах
Слабое охлаждение
Звон при работе
Заводские лампочки перегорают быстро, их замена не вызывает особых трудностей. Некоторое время неприятный запах может исходить от новых холодильников. Это обусловлено использованием недорогих полимеров при изготовлении бюджетных моделей холодильной техники. Свойственно для продукции марок Минск, Атлант и Stinol.
Затхлость внутри камер давно эксплуатируемого прибора является результатом хранения продуктов с резким запахом или нерегулярной разморозки. Неприятность устраняется надлежащим обращением с техникой. Для профилактики этого явления рекомендуется использовать гелевые дезодоранты-сорбенты. Они не имеют аромата, но при этом эффективно поглощают сторонние запахи.
Звон при работе вызван тесным контактом холодильника со сторонними предметами. В результате вибрации прибор мог сместиться, из-за чего появилось трение о рядом стоящую мебель или стены. Еще один вариант — плотная загрузка камер тарой. Иногда шум вызван звоном посуды внутри холодильника.
С верхней камерой
Холодильники, имеющие верхнюю морозильную камеру, наиболее часто предоставлены моделями Индезит RAA 28и Индезит TIAA 16 (показано на фото). Неплохие отзывы покупатели оставляют о первой модели небольших размеров:
- высота 143 см,
- ширина 55 см,
- глубина 58 см.
Общий объем составляет 212 л, из которых 171 л приходится на холодильную камеру, а морозилка занимает 41 л.
Эксплуатация холодильника облегчается оснащением холодильного отделения автоматической системой размораживания или, как ее еще называют, капельной. Холодильная камера размораживается самостоятельно. В ней находятся:
- 3 стеклянные полки с белым профилем,
- 4 дверные корзины,
- специальный контейнер для хранения овощей.
Морозильная камера оснащена системой автономного сохранения холода на протяжении 20часов, мощность заморозки в ней – 2 кг/24 часа. Размораживание морозилки происходит в ручном режиме.
Помимо этого, холодильник имеет механическое управление температурой, низкий уровень шума, интегрированную дверную ручку. Дизайн позволяет при необходимости перевешивать двери. Расход потребления электроэнергии при номинальном напряжении 220-240 В составляет 226кВт/ч.
Двухкамерный Индезит TIAA 16 отличается более крупными размерами: его высота, ширина и глубина составляют 167, 60 и 66 см соответственно. Полностью объем холодильника составляет 300 л, 53 из которых приходится на морозильную камеру, а 247 вмещает холодильная камера.
У модели пониженный уровень шума 39 дБ, механическое управление, статистическая система охлаждения. В холодильном отделении:
- 4 стеклянные полки,
- 2 предназначенных для хранения овощей ящика,
- 4 полки на дверке.
Морозильное отделение имеет контейнер для содержания льда, а также оснащено статистической системой охлаждения. Индезит TIAA 16 имеет интегрированную дверную ручку, антибактериальное покрытие. При необходимости можно перевесить двери холодильника на любую сторону.
С нижней камерой
Более широко представлены двухкамерные холодильники, имеющие нижнюю морозильную камеру – об этих моделях существует много положительных отзывов. Согласно инструкции, общий объем колеблется от 263 до 361 л.
По энергоэффективности все они принадлежат к классу А+. Все двухкамерные холодильники Индезит имеют:
- пониженный уровень шума;
- разные климатические классы;
- механическую регулировку температурного режима;
- интегрированную дверную ручку.
Модели обеспечивают достаточно длительное время сохранения температуры при отсутствии электроэнергии; многие из них оснащены технологией ноу-фрост.
Для того, чтобы выбрать холодильник, удовлетворяющий все ваши потребности, необходимо ознакомиться с характеристиками моделей и просмотреть их фото.
- INDESIT BIAA 16
Модель высотой 167 см имеет ширину 60 см и глубину 67 см. Объем холодильника 299 л, из них 104 л – морозильная камера и 195 л камера холодильная. В целом полезный объем холодильника составляет 278 л.
Две лампы Dual Light освещают внутреннюю камеру. Модель управляется механически, имеет интегрированную ручку, а специальная система креплений позволяет устанавливать двери с открытием в разных направлениях.
Руководство по эксплуатации холодильников Индезит представляет собой довольно подробный документ с описанием основных пунктов, выполнение которых гарантирует долгую и безопасную эксплуатацию изделия.
Режим быстрой заморозки
Этой функцией обладает, например, холодильник Атлант и многие другие двухкамерные модели. Чтобы обеспечить быстрое замораживание продуктов, в этом режиме компрессор холодильника работает непрерывно, пока не будет нажата кнопка отключения функции. В моделях с электронным управлением отключение производится автоматически. Не рекомендуется пользоваться этим режимом более 3 суток.
Чтобы не растеряться в случае поломки кухонной техники, современной хозяйке приходится разбираться в том, как работает холодильник, микроволновка, плита и другие помощники человека. Назначение холодильного шкафа – сохранение свежести продуктов, поэтому работа его должна быть бесперебойной, ведь вызов мастера для ремонта иногда нельзя осуществить сразу.
Понимание принципа действия бытового холодильника способно сэкономить время и деньги, а некоторые поломки можно исправить самостоятельно.
Рис. 1. 1 – испаритель, 2 – конденсатор, 3 – фильтр-осушитель, 4 – капилляр, 5 – компрессор
Рабочий агрегат холодильника состоит из 4 частей:
- компрессор;
- конденсатор;
- испаритель;
- хладагент.
Настоящее сердце всей системы – компрессор
. Он обеспечивает циркуляцию хладагента по множеству тонких трубок, часть из которых можно увидеть на задней внешней стенке холодильного шкафа. Другая часть скрыта под панелью внутри камеры в современных моделях, но в старых рефрижераторах они образуют стенки морозильного отделения либо просто закреплены на потолке камеры. Во время работы компрессор сильно нагревается, как любой двигатель, и должен время от времени отдыхать. Чтобы он не вышел из строя от перегрева, внутри находится реле, которое при достижении определенной температуры двигателя размыкает электрическую цепь. В этот момент компрессор выключается.
Трубочки на внешней стенке холодильника – это конденсатор
. Назначение его в том, чтобы отдать тепло в окружающее пространство. Компрессор, перекачивая хладагент, загоняет его в конденсатор под давлением. В результате газообразное вещество (фреон, изобутан) переходит в жидкое состояние и довольно сильно нагревается. Вот эти излишки тепла и должны рассеяться во внешнюю среду, чтобы хладагент сам охладился до комнатной температуры.
Зная о том, как должен работать холодильник, рачительные хозяева постараются обеспечить своему помощнику наилучшие условия для легкого охлаждения компрессора и конденсатора. Это поможет ему прослужить дольше.
Для того, чтобы получить холод в камере, существует другая часть системы трубок, куда сжиженный газ попадает потом. Ее называют испарителем
. От конденсатора она отделена фильтром-осушителем и капилляром – очень тонкой трубочкой, которая не пропускает сразу весь сжиженный хладагент, а заставляет компрессор с усилием проталкивать его в испаритель. Попадая туда, небольшие количества фреона моментально вскипают и расширяются, снова переходя в газообразное состояние. Во время этого процесса происходит поглощение большого количества тепла. Трубочки внутри камеры охлаждаются сами и охлаждают воздух в холодильнике. Потом хладагент возвращается в компрессор, и весь цикл начинается сначала.
Чтобы продукты в камере не превратились в лед, внутри нее установлен терморегулятор
. Шкала с делениями позволяет установить желаемый уровень охлаждения, и как только нужные показатели будут достигнуты, холодильник отключается.
Мелкие неисправности
Кнопка «Разморозка»
Проверьте включение кнопки »Разморозка». В некоторых моделях она внутри и её можно случайно включить, загружая продуктами холодильник. Проверьте, начал ли после этого агрегат исправно морозить.
Резиновый уплотнитель
Следующая мелкая причина, почему холодильник перестал морозить, это негодный резиновый уплотнитель на двери. Он скорее всего протёрся или потрескался и не держит холод. Нужно проверить, почему он плохо прилегает к двери, внимательно осмотрев со всех сторон. При необходимости требуется замена на новый.
Термостат и датчики температуры
Неисправности термодатчиков могут проявлять себя самым различным образом – всё зависит от типа холодильника и его технической сложности. В простых агрегатах с совмещенным морозильным отделением до сих пор используются барометрические термостаты с функцией механической коммутации напряжения. Поломка такого прибора чаще всего приводит к полному отсутствию холода внутри холодильного шкафа, однако встречаются и случаи, когда компрессор начинает работать круглосуточно, а внутри устанавливается недопустимо низкая температура.
Терморегулятор капиллярного типа является простым электрическим прибором с механической коммутацией контактов
Проверку терморегулятора механического типа выполняют следующим образом:
- Демонтируют прибор. Чаще всего он находится за защитной крышкой на внутренней стенке холодильного отделения.
- Измеряют сопротивление контактов реле при комнатной температуре – оно должно приближаться к нулю.
- Термочувствительную трубку устройства помещают в морозильную камеру исправного агрегата. При понижении температуры закачанный в трубку хладагент сжимается, благодаря чему происходит размыкание контактов – мультиметр в это время должен показать бесконечно большое сопротивление.
Поломка термостата может произойти как из-за разгерметизации термочувствительной системы, так и по причине изношенности контактов или механической части прибора. Регуляторы температуры этого типа неремонтопригодны, поэтому неисправное устройство придётся заменить.
Датчик температуры современных холодильников исполнительным устройством не является – он всего лишь информирует блок управления о состоянии системы
В большинстве современных холодильников вместо механического термостата устанавливают терморегулятор электронного типа. Нередко этот прибор входит в состав микропроцессорного блока управления, который осуществляет контроль температуры, включает ТЭНы разморозки (в системах No Frost), управляет вентиляторами холодильных отделений, работой компрессоров и т. д. В этом случае измерение температуры происходит при помощи термодатчиков, которые устанавливаются как внутри холодильных и морозильных отделений, так и на испарителе – всё зависит от типа и модели бытового прибора. Проверить датчик температуры можно при помощи всё того же мультиметра. Установив его в режим отображения десятков или сотен Ом, проверяют сопротивление выводов прибора. При значительном отклонении параметров устройство необходимо заменить. Если после устранения исправности датчиков и мотор-компрессора холодильник так и не начал работать, проверяют блок управления. В этом случае понадобятся навыки ремонта сложной электронной аппаратуры, поэтому если вы с трудом отличаете транзистор от диода, то дальнейший ремонт лучше поручить специалистам.
Перегрев двигателя
Если свет горит, но холодильник плохо морозит, потрогайте рукой двигатель. Если мотор горячий — то вполне возможно, сработала тепловая защита и отключила двигатель. Отключите его от сети, подождите некоторое время до полного остывания мотора и попробуйте включить снова. Если он заработал, есть свет и морозит, значит был перекрыт доступ воздуха к двигателю. Отодвиньте от стены и близко стоящей мебели для улучшения вентиляции боковых и задней стенок.
Компоновка холодильников
О том, как работает современный холодильник, мы рассказали. Теперь перейдем к более понятной рядовому пользователю теме – компоновке, то есть к способам расположения камер.
Компоновка является очень важной частью внутреннего устройства холодильника. Наиболее распространены три подвида:
- азиатская – морозильная камера расположена сверху; именно по такой схеме выпускались бытовые приборы в СССР; больше подходит для небольших моделей с маленькой вместимостью;
- европейская – самая распространенная разновидность, когда морозилки располагаются снизу, что упрощает конструкцию конденсаторов, удешевляет производство холодильника; схема оптимальная для холодильников средних размеров;
- американская – схема, популярная практически исключительно в Штатах, оттуда модели и поставляются на отечественные рынки; холодильные и морозильные камеры устроены «бок о бок», то есть разделяются по вертикали.
Подобное внутреннее устройство имеет большая часть холодильников на рынке. Особенно многочисленны среди них компрессионные модели – до 90% из всех выпущенных в мире.
Теперь вы будете в курсе, каким образом устроены большинство современных холодильников, какими они бывают в зависимости от компоновки.
Современные холодильники бывают очень непохожи друг на друга. Существует множество типов их классификаций. Основным можно считать разделение холодильников по принципу действия:
- Компрессионный;
- Абсорбционный;
- Термоэлектрический;
- Пароэжекторный (с вихревым охладителем).
Через корпус устройства пропускается ток
Человека может ударить током через корпус агрегата во время эксплуатации. Если владелец столкнулся с такой проблемой, то надо немедленно вытащить вилку из розетки. А потом самостоятельно заняться разборкой старого холодильника или воспользоваться помощью мастера.
Причину можно найти визуально, осматривая изоляцию проводов. Для упрощения задачи применяют мегомметр. Он определяет силу сопротивления изолированных кабелей. Есть другое приспособление – «Земля». В изделие встроено 2 провода, один из которых подсоединяется к деталям, а второй к корпусу устройства. Именно проводом «Линия» по очереди проверяют компрессор, регулятор реле и т. д. Найденная поломка появится на мониторе измерителя и отобразит величину сопротивления элемента. Неисправную деталь заменяют и дополнительно изолируют.
