Инструкция по регулированию
Схема регулировки двери по вертикали и горизонтали
Регулирование пластиковых дверей производится повседневными инструментами и шестигранными ключами. Устройство основных креплений устройства из ПВХ предполагает проведение настройки пластиковых конструкций по нескольким характеристикам:
- по горизонтали – регулирование расстояния между полотном и петельной конструкцией на различном уровне;
- по вертикали – возможность изменения высоты полотна по отношению к коробке;
- фронтальная – настройка степени прижима полотна к уплотнителю.
Начиная работу по регулировке двери ПВХ, необходимо освободить петли от декоративных панелей. Производят съём только при раскрытых дверях с помощью шестигранного ключа 3 мм.
Горизонтальная настройка
Регулировка двери по горизонтали
Со временем пластиковая конструкция начинает цеплять коробку. Это происходит из-за того, что дверное полотно способно двигаться в разные стороны по отношению к петельной конструкции. Как отрегулировать пластиковые двери, чтобы они закрывались свободно? Для этого должен регулироваться длинный винт, находящийся под специальной накладкой для петли. Он расположен горизонтально. Как правильно отрегулировать балконную дверь, если она начинает цеплять коробку? Зависит это от того, в каком месте проявляется дефект.
- Если дверное полотно задевает коробку в области защёлки или по всей высоте, то на всех петлях данный вид поворачивают на пару оборотов по часовой стрелке.
- Если дверное полотно задевает коробку в нижнем углу, то подкручивать винты только в верхней и средней петлях.
Вертикальная настойка
Регулировка двери по вертикали
Это вид настройки двери своими руками применяется в случае, если она успела провиснуть или, наоборот, появились следы вдавливания уплотнителя. Регулировку петель пластиковой двери выполняют с помощью вертикального винта, точнее его поворота в разные стороны. Настраивать нужно с помощью шестигранного ключа 5 мм, которым вращают винт. Ключом 2,5 мм и плоской отвёрткой следует подтягивать ответные планки внизу и вверху дверной коробки. А вот запорную планку смещают с помощью крестообразной отвёрткой.
Фронтальная настройка
Степень прижимания полотна к коробке в каждом случае разная. Как отрегулировать прижим пластиковой двери подскажет устройство фурнитуры. О тонкостях регулировки пластиковых дверей смотрите в этом видео:
- Если на торце дверного полотна расположены три эксцентрика, то их поворачивают с помощью необходимого инструмента.
- В отдельных случаях в конструкцию фурнитуры входит цапфа. Она прижиматься с применением плоскогубцев. Чтобы достичь максимального прижима, цапфу необходимо устанавливать под прямым углом к дверному полотну. Для минимального прижима – регулируемый элемент размещается параллельно.
- Иногда, когда полотно плохо прижимается, регулировку проводят с помощью передвижения ответной планки. Для этого под ней размещён специальный винт, который имеет шестигранную головку.
Настройка пластиковых дверей, которые провисли, иногда не ограничивается регулировкой винтов. Бывают моменты, когда винты отрегулированные, а результат не улучшился. В таком случае следует применить метод регулировки стеклопакета. Для начала с помощью стамески аккуратно снимают установленный штапик. Затем между пластиком и стеклопакетом установить специальные прокладки ПВХ. Регулировка пластиковой двери стеклопакетом помогает изменить геометрию дверного полотна и таким методом устранить перекос.
Регулировка ручки
Пластиковые двери имеют фурнитуру и их регулировка также важна. Существует два вида проблем, которые возникают с фурнитурой:
- Ручка начинает плохо поворачиваться или закрывается не полностью. Обычно это происходит из-за отклонений в размещении пластикового полотна. Следует выполнить соответствующую настройку. В случае неудачи, следует выполнить замену замка.

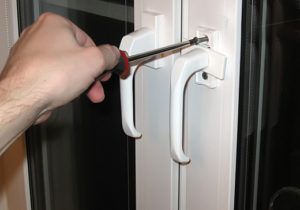

- Ручка разболталась. Необходимо снять декоративную накладку, и подкрутить шурупы с помощью отвёртки.
Регулируем балконную дверь
Конструктивные особенности балконных ПВХ-дверей разных производителей могут различаться, но общие принципы строения одинаковые.
При провисании, перекосах, неплотном или слишком тугом закрывании балконной двери производят настройку петель.

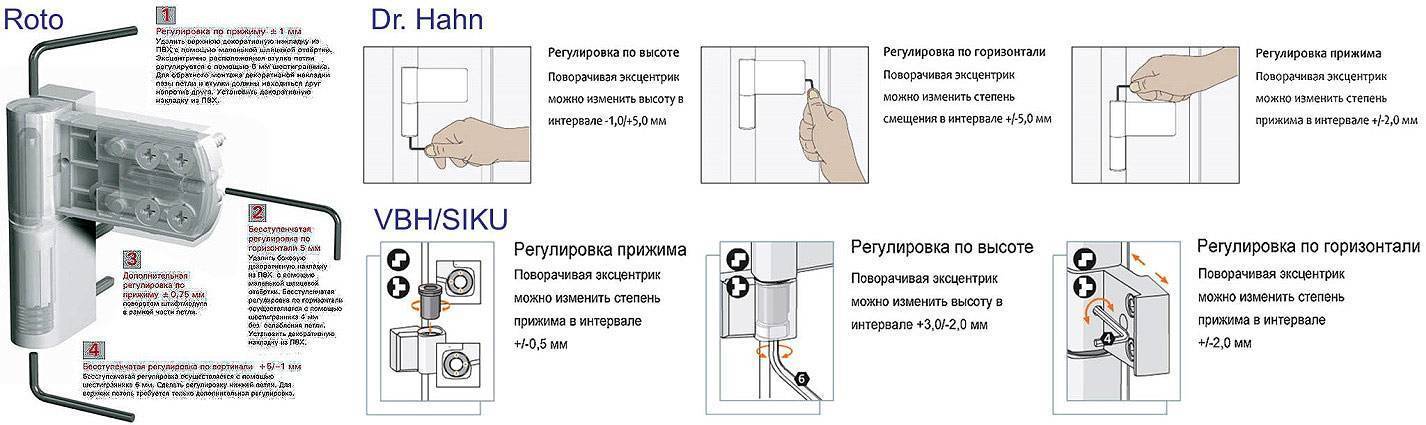

Регулировкой петель можно менять положение дверного полотна в трех направлениях: сверху вниз, справа налево и вперед-назад.
Расстояние, на которое способно перемещаться дверное полотно в одном из трех направлений, может достигать 1 см.
Инструкция по регулировке
При самостоятельной регулировке балконных дверей из ПВХ со стеклопакетом руководствуются инструкцией:
- Определить узел, вращением элементов которого скорректируется положение дверного полотна.
- Ослабить фиксатор этого узла.
- Произвести регулировку путем поворачивания болта (винта, цапфы — детали могут быть разными в зависимости от производителя) при помощи отвертки или ключа-шестигранника.
- Изменить положение створки относительно рамы и зафиксировать ее в нужном состоянии.
- Проверить, насколько изменилось положение двери, если нужно, повторить корректировку.
- Закрепить фиксатор.
Как отрегулировать пластиковую балконную дверь
Регулировка пластиковых дверей проходит по тому же алгоритму, что и у пластикового окна. У каждого производителя фурнитура может иметь отличия по способам регулировки, но во многих отношениях они схожи.

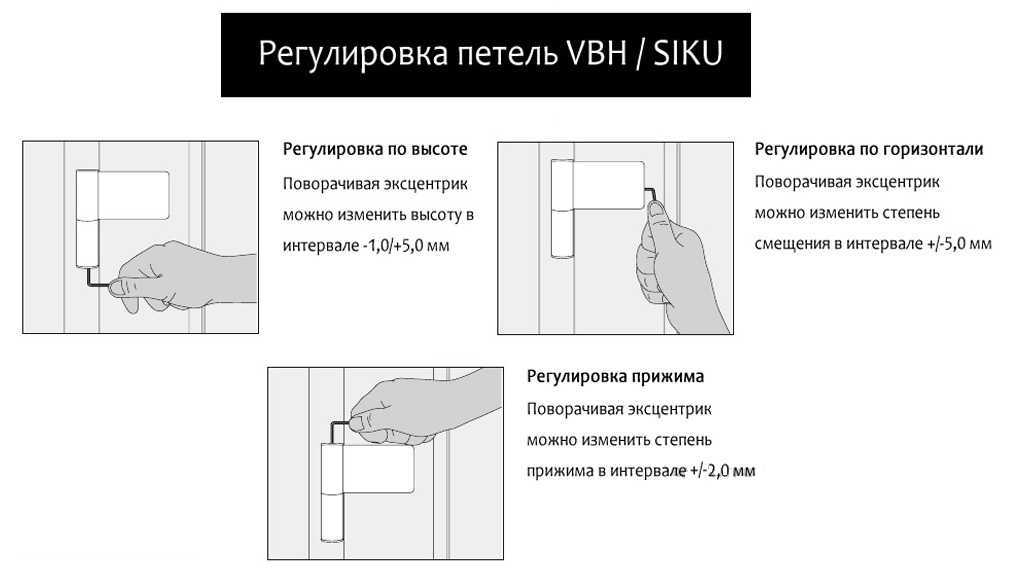

Регулировка пластиковых дверей по горизонтали (ось X) вправо или влево может проходить при помощи двух винтов в нижней и верхней петле (в зависимости от того, какая часть двери «затирает»).
Оба винта видны при открытой створке. Нижний расположен в опорной части петли на коробке.
Верхний находится в ответной части петли на створке.
Закручивая или выкручивая винт, можно добиться смещение створки от коробки или в ее сторону.
Регулировка по вертикали (ось Y) проходит при помощи винта, расположенного в нижней петле за декоративной планкой, с внешней стороны двери на самой створке.
Он расположен в торце. Завинчивая его или вывинчивая, дверь поднимают или опускают.
Регулировка прижима проходит поворотом эксцентриков, расположенных в вертикальном торце створки двери.
Вначале необходимо выяснить, в какой части прижим чересчур свободный или сильный. Эксцентрики «работают» в паре с запорными пластинами на коробке. Если эксцентрик расположен вдоль створки — прижим минимальный, перпендикулярно — максимальный. Поворачивают эксцентрик при помощи пассатижей.
Другой тип регулировки прижима двери происходит не при помощи эксцентриков, а при помощи запорной цапфы на торце створки.
Она имеет отверстие под шестигранный ключ и контрольную точку (риску). В зависимости от положения этой точки прижим может быть сильнее или слабее. Регулировка пластиковых дверей и регулировка пластиковых окон очень похожи.
Есть и третий тип регулировки прижима, который происходит при помощи ответной (запорной) пластины, расположенной на самой коробке. Она может смещаться относительно коробки, тем самым усиливая и ослабляя примыкание двери.
Кроме того, можно отрегулировать пластиковую дверь балкона не только со стороны петель и эксцентриков, но и откорректировать прижим со стороны откидного механизма.
Вначале надо откинуть открытую створку
Но повернуть вверх ручку при открытой створке не дает сам механизм. Чтобы убрать фиксацию ручки, надо прижать «язычок» (флажок, клипсу) в торце двери, в районе самой ручки.
Он может по-разному выглядеть, но принцип действия у него один — в закрытом виде створка прижимает его и разблокирует ручку, которую можно повернуть вверх, установив дверь на проветривание.
Если открыть дверь и нажать рукой «язычок», то дверь в таком состоянии можно вверху откинуть. Но при этом ее лучше удерживать на весу — все-таки она будет держаться внизу в одной точке на нижней петле.
Откроется внутренняя часть механизма верхней фурнитуры (обычно ее «закрывает» дверь). Там будет стоять один (или два) эксцентрика с регулировочными винтами под шестигранник.
При помощи их можно прижать (или отжать) дверь в районе петель.
Отжав «язычок», возвращают створку в вертикальное состояние, после чего дверь можно закрыть.
Это основные методы регулировки механизмов разных типов дверей.
Информация на заметку: самостоятельная установка пластиковых окон, Установка пластикового (ПВХ) подоконника.
Особенности регулировки пластиковых дверей
Даже при покупке качественного профиля может потребоваться его регулировка. Важным фактором неправильной работы двери являются не только ошибки в монтаже, но и провисание полотна под собственным весом. Также причиной для регулировки может стать появление сквозняка, плохое закрывание или открывание, наличие перекоса.
Герметичность двери определяется при помощи бумажного листа, помещенного между коробкой и полотном. Если в закрытом виде лист не удается вытащить, то дверь плотно прижимается без мостиков холода. Если он выпадает, потребуется регулировка прижима или замена уплотнителя. Створка нередко сдвигается от начального положения из-за ослабления соответствующих механизмов или воздействия разных температур. Поэтому возникает трение о рамные элементы.
Инструменты для регулировки
Для исправления неполадок с полотном ПВХ-двери потребуются следующие инструменты:
- плоская и крестовая отвертки;
- плоскогубцы;
- измерительный прибор;
- шестигранные ключи диаметром 2,5-5 мм;
- пластиковые накладки;
- смазочный материал.

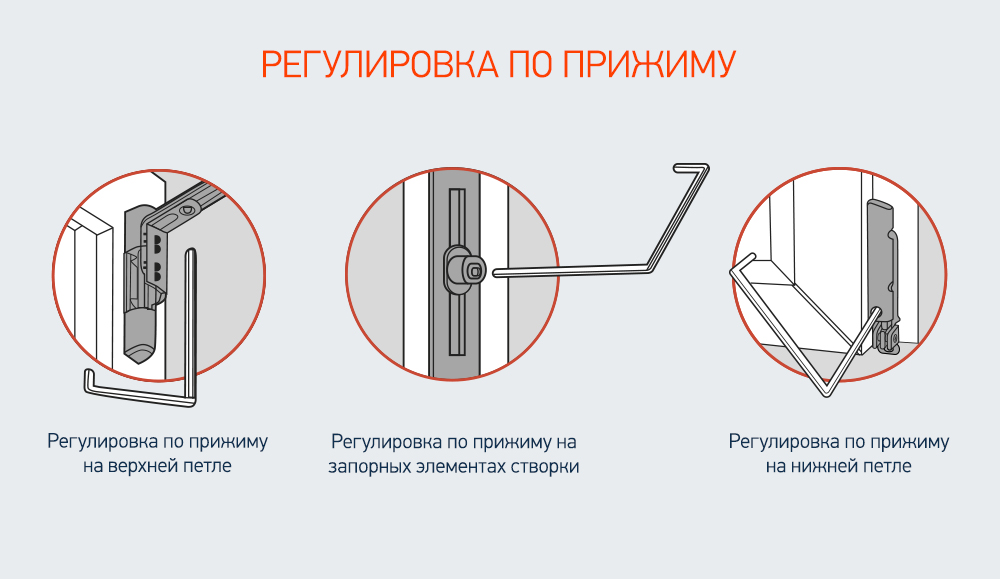

Регулировка прижима балконной двери
Пластиковые системы, которые устанавливаются на балконе, можно регулировать по степени прижима. За него отчасти отвечает ручка: если она разболталась, то дверь будет плохо закрываться. В этом случае нужно подкрутить ее крепление. Но основная ответственность за прижим лежит на эксцентриках. Обычно они по форме напоминают шестигранник, их можно подкрутить своими силами. Они располагаются в торце (со стороны ручки), в большинстве моделей пластиковых дверей их 3 штуки. Подкручивать их нужно для регулировки все, а не только один.
У эксцентриков предусмотрено два крайних положения: горизонтальное и вертикальное:
- Если элемент занимает вертикальное положение, то это указывает на минимальный прижим. Такой вариант хорошо использовать для летнего времени.
- В случае, когда эксцентрик расположен в горизонтальном положении, то это зимний вариант с максимальным прижимом.
Все эксцентрики должны быть установлены в одинаковое положение, иначе будет возникать перекос двери, что приведет только к увеличению сквозняка.
Иногда причиной проникновения холодного воздуха является не сама дверь, тогда регулировка прижима проблему не устраняет. Если при монтаже конструкции были допущены огрехи, пену пытались экономить при задувании щелей, зазор предварительно не увлажнили для лучшей адгезии, то тянуть будет сквозь щели возле короба. Поэтому нужно внимательно осмотреть пространство возле двери. В случае высыпания штукатурки, нужно выполнить зачистку, все щели заново задуть монтажной пеной. Когда она полностью затвердеет, излишки срезать ножом и тогда можно штукатурить
Также внимание нужно уделить и порогу, возможно, щели есть в нем
Элементы регулировки пластиковой двери, распространенные проблемы эксплуатации и способы их устранения
Итак, для регулировки балконной пластиковой двери нужно иметь всего лишь шестигранный ключ диаметром 4 мм. В отдельных случаях могут понадобиться пассатижи.
Первая точка регулировки пластиковой двери, находится на нижней петле двери.
Декоративный колпачок, прикрывающий шток петли, необходимо снять.
Регулировка в этом месте позволит поднять или опустить дверь. В этой же точке находится узел, позволяющий сместить низ двери влево или вправо.
Точка регулировки нижней части двери.
Для того чтобы сместить влево или вправо верх двери, нужно регулировать узел механизма, расположенный у верхней петли.
Для того чтобы появилась возможность его регулировки, необходимо открыть дверь.
Следующим элементом, позволяющим регулировать силу прижима пластиковой двери к коробке, являются эксцентрики. Они расположенные в торцевой части двери по всему ее периметру.
Если механизм двери поворотно-откидной, он позволяет открывать дверь на проветривание. В этом случае есть возможность регулировать силу прижима верхней части двери винтом.
Винт для регулировки прижима верхней части пластиковой двери.
Для этого необходимо открыть дверь в «необычном» режиме. Когда дверь открыта и настежь и на проветривание. Дверной механизм имеет так называемый блокировщик, позволяющий защитить его от произвольного открытия в описанном положении. Чтобы обойти его необходимо открыть дверь настежь. Затем выровнять пластинку, расположенную в торце двери возле ручки, параллельно уплотнительной резинке.
Далее повернуть ручку в режим проветривания.
Регулировка пластиковых дверей при провисании
Чтобы устранить описанное неудобство необходимо поднять дверь вверх. Для этого нужно вставить шестигранный ключ в разъем, расположенный в середине нижней петли, и двигать его по часовой стрелке. Соответственно круговое движение ключа против часовой стрелки будет опускать дверь вниз. В случае если раму задевает только дальняя от петель часть двери, то исправить это можно горизонтальной регулировкой верхней петли. Для этого необходимо вставить ключ в разъем и круговыми движениями по часовой стрелке притягивать верхнюю часть двери к раме.
Если дверь трет о коробку
При возникновении ситуации, в которой по каким-либо причинам боковая часть двери трет о дверную коробку, нужно отвести дверь влево или вправо. Чтобы это сделать, нужно сначала отвести нижнюю её часть. Для этого вставить ключ в соответствующий разъем на нижней петле и двигать его в ту или иную сторону. Затем нужно отвести верхнюю часть двери. Сделать это можно способом, описанным выше.
Регулировка прижима пластиковых дверей
Решается эта проблема регулировкой эксцентриков. При закрывании двери каждый эксцентрик на двери заходит за прижимную пластину. Таким образом, для того чтобы увеличить прижим двери, нужно повернуть каждый эксцентрик одинаково. В этом не стоит слишком переусердствовать, потому-как уплотнительная резинка двери при сильном прижиме к раме рассыхается. Иза этим следует то что она перестает выполнять своеи функции. В теплое время года рекомендуется возвращать эксцентрики в прежнее положение.
Если дверь трудно закрывается
Свидетельствует такая ситуация о том, что эксцентрики уже переведены в зимний режим. Соответственно в этом случае необходимо ослабить прижим. Так же в некоторых ситуациях тугой ход ручки двери может быть причиной засорения всего механизма двери. Исправить это можно смазкой механизма, а в некоторых случаях необходимо разбирать его и чистить.
По истечении нескольких лет пользования пластиковой дверью ручка ее может расшататься. Чтобы устранить это, нужно повернуть верхнюю пластину основания ручки, под которой находятся крепежные болты, и затянуть их отверткой или шуруповертом.
Как установить пластиковую дверь своими руками
Многие хозяева квартир делают ремонт своими силами. Это позволяет сэкономить значительное количество денег, которые можно направить на другие участки работ. Установка пластиковой двери своими руками также позволить сэкономить средства, а времени отнимет не так уж и много. Материалы, из которых изготовлена пластиковая дверь, крепятся очень хорошо, и не приходится ничего дорабатывать. Главное правило в установке – профиль двери должен максимально точно соответствовать размером дверному проему. Довольно распространены случаи, когда большие зазоры задувают монтажной пеной. Это неприемлемо, так как монтажная пена предназначена для заделки щелей, а не больших проемов.
монтаж коробки
Непосредственно монтажные работы начинают с монтажа коробки. Необходимо заготовить некоторое количество деревянных клиньев.

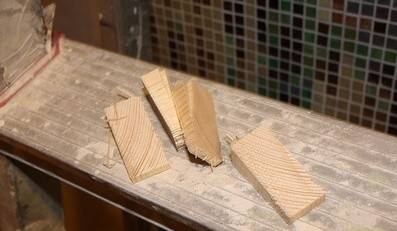

Коробка устанавливается в дверном проеме и расклинивается клиньями.
После того как коробка надежно установлена в ровном положении (это нужно тщательно контролировать с помощью уровня), можно начинать аккуратно делать крепления. Для этого коробка просверливается насквозь вместе со стеной.

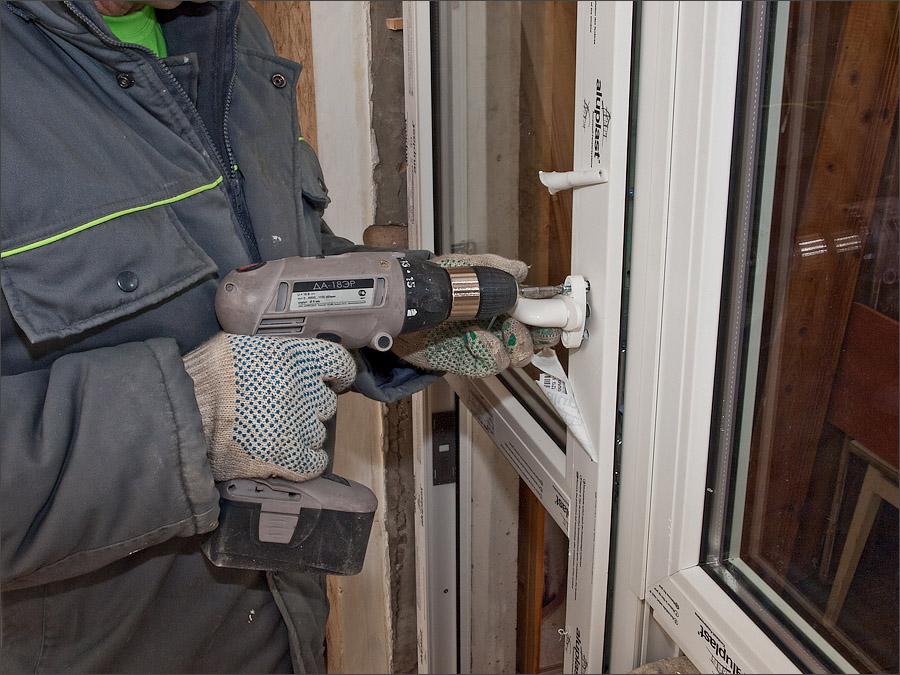

Далее с помощью дюбелей ее крепят к стене.
Этот процесс повторяют до тех пор, пока коробка не будет надежно закреплена, периодически проверяя ее положение с помощью отвеса и уровня
Важно не затягивать болты до упора, пока вы не убедитесь, что дверная коробка стоит строго вертикально
Необходимо помнить, что профиль из металлопластика под большими механическими нагрузками может немного «играть», поэтому все работы нужно делать осторожно, не прикладывая лишних усилий. В идеале все крепления нужно затягивать шуруповертом, и контролировать положение коробки после каждой крепежной точки
Не помешает использовать герметик для обработки отверстий – это поможет защитить конструкцию от проникновения влаги
Не помешает использовать герметик для обработки отверстий – это поможет защитить конструкцию от проникновения влаги.
монтаж дверного полотна
Как только работы по установке коробки закончены, приступаем непосредственно к дверному полотну. После этого еще раз проверяем, все ли установлено по уровню, насколько легко открывается-закрывается дверь. Любые, даже самые незначительные недочеты должны быть устранены, так как дверь эксплуатируется очень активно, и со временем небольшое отклонение может привести к серьезной поломке.
последний этап работ
Все щели между дверной коробкой и стеной тщательно задуваем пеной.
Как только пена полностью высохнет, все излишки срезаем ножом. Если в процессе установки была повреждена часть стены, ее, естественно, необходимо отделать надлежащим образом – поклеить обои, установить декоративные панели, и.т.д. Отсюда еще один важный совет – не начинайте отделочные работы до того, как будут установлены межкомнатные двери. Как видим, установка пластиковых дверей своими руками – дело совсем несложное, не сильно отличающееся по технологии от установки обычной деревянной двери.
https://youtube.com/watch?v=DMtLzhjsZdg
Типы регулировки пластиковых окон
Все работы по настройке стеклопакета можно классифицировать на 3 вида, отталкиваясь от причины появления неполадок с конструкцией.
Сезонная
Регулировка окон ПВХ на зиму-лето считается самым простым вариантом настройки, требующим минимального количества инструментов. Чтобы между стеклопакетом и рамой не было сквозняков, на них крепят уплотнители, которые с годами становятся менее эластичными и усыхают.
Если игнорировать этот момент, то с наступлением холодов по квартире будет гулять ветер, а отопление не справится с обогревом помещения.
Регулировка откидного механизма
Корректировка поворотно-откидного устройства позволяет решить 3 задачи:
- регулировать микропроветривание;
- изменять дистанцию между «коробкой» и створкой в большую или меньшую сторону;
- настраивать положение окна при проблемах с геометрией.
Ремонт фурнитуры
Чтобы откалибровать фурнитуру Qwasd, нужно запомнить одно главное правило: слабый прижим подходит для теплого времени года, стандартный или усиленный — для холодов. Если стеклопакет плохо закрывается из-за того, что не крутится ручка, то починить поломку можно без помощи мастера. Причина появления неполадки кроется в том, что блокиратор поворота закрепил ручку в том или ином положении, когда окно было распахнуто.
Регулировка блокиратора поворота на пластиковом окне.
Чтобы вернуть стеклопакету функциональность, необходимо изучить надпись на запоре. Если стоят буквы AUBI, то створка направляется вертикально, затем надавливается тонкая подпружиненная пластина, прижимается к уплотнителю, а ручка аккуратно проворачивается в то или иное положение. Если вы видите надпись GU, ROTO или иную аббревиатуру, требуется регулировка язычка. Для восстановления работы конструкции нужно нажать на язычок, а ручку развернуть параллельно уплотнителю.
Когда нужно регулировать двери
Любая, даже самая дорогая и красивая пластиковая дверь рано или поздно нуждается в регулировке. Необходимость периодической настройки вызвана следующими причинами:
- Может просесть само здание. В этом случае слегка перекашивает короб.
- Проблемы могут быть вызваны неправильной установкой. Здесь ошибки проявятся в течение месяца. Как правило, дверь туго или плохо закрывается.
- Неправильная или интенсивная эксплуатация. Зачастую здесь требуется регулировка петель и замена уплотнителя.
- Двери могут проседать под собственным весом. Здесь так же подтягивают петли по высоте, плюс иногда требуется регулировка прижима пластиковой двери.
Перед тем как регулировать пластиковую дверь, вам нужно ее продиагностировать. Это даст четкое понимание, какой именно узел нуждается в настройке.
Перво-наперво осмотрите дверное полотно и принимающий короб по периметру. Небольшие потертости указывают на то, что дверь просела. Сразу отметьте эти места карандашом.
Если вы заметили, что через двери начало сквозить, значит, где-то по периметру полотна есть щель. Обследовать прижим при помощи зажженной свечи в пластиковых дверях бесполезно, пламя начнет колебаться только в случае очень большого зазора, в то время как мелкие щели прикрыты уплотнителем, и свеча на них не реагирует.
Просевший участок можно выявить при помощи листа бумаги. Вам нужно вставить лист бумаги между рамой и дверным полотном, после чего закрыть двери и попытаться вытянуть бумагу. Если прижим хороший, то бумага будет сидеть плотно, а при плохом прижиме вы свободно вытащите лист. Так обследуется весь периметр.
Случается, что прижим двери абсолютно ни при чем, просто на каком-то участке износился или поврежден резиновый уплотнитель. В этом случае нужно сначала заменить уплотнитель, а потом уже проверять прижим.
Чтобы выявить искривление дверного полотна по горизонтали и вертикали, вам нужно полностью закрыть двери и обвести полотно по контуру простым карандашом. Дальше берете линейку и измеряете расстояние от прочерченной линии до края короба.
По вертикали нужно измерять в трех-четырех точках, по горизонтали в двух-трех точках. Хотя иногда и без замеров, невооруженным глазом видно, куда сместились двери.
Не так часто, но все же бывает, что причиной неполадок с дверями становятся непосредственно замки, ответные и стопорные планки замков, а также шпингалеты и доводчик. Поэтому мы рекомендуем при диагностике доводчик отсоединить первым, после чего проверить замковую группу. Если там все в порядке, то можно начинать проверку по вышеописанной схеме, то есть – поиск потертостей, контроль прижима бумажным листом и обрисовка контура полотна.
Кстати, если у вас выяснится, что причина в доводчике, то информацию по его настройке можно найти «здесь».
Зимние заботы – примерзание
С балконной дверью, если сам балкон не остеклен, а жилье располагается в регионах с очень морозными зимами, случается и такое: она примерзает и вовсе не открывается. Это происходит из-за того, что на уплотнителе скапливается влага (конденсат), он замерзает. Пытаться силой «оторвать» ПВХ полотно от короба не нужно – это приведет к поломке фурнитуры.
Чтобы отогреть дверь, лучше всего воспользоваться обычным феном. Его теплым воздухом нужно не спеша пройтись по периметру двери. Минут за 10-15 ее можно отогреть. После этого необходимо открыть балконную дверь, вытереть всю влагу по контуру створки. Желательно выполнить смазку уплотнителя специальным силиконовым составом.
Пластиковые балконные двери
Приобретать окна и двери из пластика следует в хорошо зарекомендовавших себя фирмах, не экономя на качестве. Процесс установки желательно контролировать, для того, чтобы убедиться, что первичная регулировка проведена
Принимая работу монтажников, следует обратить внимание на следующие моменты:
- Открываться и закрываться дверное полотно должно легко, без всяких усилий. Можно с помощью строительного уровня проверить его вертикальность.
- Рама по всему периметру должна равномерно и плотно прилегать к коробке.
- Приоткрыв входную дверь наполовину, следует убедиться, что она не будет произвольно стремиться закрыться или распахнуться.
- Перед приездом монтажников можно посмотреть видео по первичной регулировке двери, чтобы иметь представление как это делается.
Когда балконную дверь пора регулировать

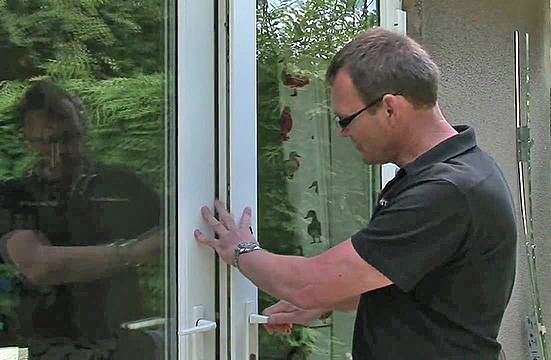

О том, что рама начала провисать, можно узнать, обведя её по периметру простым карандашом. Если нарисованные линии отклоняются от параллели, то пора подумать о регулировке. Явными проблемами являются сильные сквозняки, исходящие от двери и её тугое закрывание.
Для определения плотности прилегания можно воспользоваться листом бумаги, который следует прижать между рамой и коробкой. Лист должен вытаскиваться с небольшим усилием. Если на каком-то участке двери это происходит слишком легко, значит, плотность прилегания в этом месте недостаточна.
Под воздействием разных деформаций и температуры может произойти сдвигание створки. В результате этого полотно двери начинает задевать середину рамы. Часто пластиковая дверь под воздействием своего веса начинает сползать, задевая при открывании нижним краем створки порог.
Дверную ручку необходимо отрегулировать, если она пошатывается или выпадает из гнезда.
Пластиковое полотно может перестать плотно прижиматься к раме в результате изнашивания уплотнителя. Следует отрегулировать дверь и в случае, если при открытом замке она не держится в закрытом положении.
