Какие должны быть размеры винтовой лестницы: 4 конфигурации

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

• имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
• размеры и площадь под постройку лестницы;
• уровень безопасности конструкции;
• толщина стен, к которым будет монтироваться лестница;
• окружающий интерьер в помещении, где будет размещаться конструкция.

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

несущие стены должны выдерживать лестничную конструкцию; опорные части должны устанавливаться под определенным углом и на специальную поверхность; важно выдерживать рекомендуемое расстояние между ступеньками; перила должны выдерживать определенную нагрузку в 400 Н; необходимо выдерживать правильное расстояние между тетивами; между пролетами также должно быть необходимое расстояние; марши должны иметь зазор и одинаковый уклон

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкции	Из чего могут состоять (варианты)
Несущая конструкция	Тетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов.
Ступени	Ступени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.
Ограждения	Ограждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

Рекомендованные размеры

Многие профессионалы, которые занимаются строительством, при осуществлении возведении лестниц, как правило, опираются на основные рекомендованные размеры лестницы, предназначенные для стандартного одноквартирного дома. Все параметры такого плана отражены в специальных нормативных документах.

Данная инструкция не является обязательной к применению, но брать из нее основные правила все же стоит. К подобным правилам можно отнести следующие показатели:

• Есть определенные требования к такому параметру, как минимальная ширина лестницы, она равна 90 см. Подобное правило основано на требованиях пожарной безопасности, то есть при необходимости срочного процесса эвакуации, марши не должны быть очень узкими.
• Уклон внутренней части лестницы не рекомендуется делать больше такого параметра, как 1 к 1,25, что примерно равно 40 градусам. Если уклон будет слишком большим, появляется серьезная вероятность падения.
• В каждом марше все ступени должны обладать одинаковыми показателями высоты и ширины. В таком случае полностью предотвращается вероятность оступиться.
• Большое количество подобных элементов не рекомендовано, так как при падении с достаточно длинного лестничного марша более просто получить травмы.
• Для лестниц, расположенных внутри помещения, требуется соблюдать оптимальную высоту установленной ступени. Она может быть равна 125 – 200 мм, что касается ширины проступи, то здесь оптимальными параметрами будут 210 – 350 мм.

1. Показатели ширины и основных параметров длины всех расположенных горизонтально площадок, расположенными между лестничными маршами не должна быть меньше самой лестницы. Правила к параметрам ширины такого плана вполне объяснимы, так как площадка ступени не должна быть очень узким местом, что пагубно повлияет на процесс эвакуации.
2. Причина регламентирования длины основана на том, что излишне короткая площадка не даст возможности остановиться. В ситуации если лестничная конструкция по своим особенностям завершается обычной площадкой, дверь стоит сделать внутрь открывающейся. Если по какой-то причине это сделать невозможно, площадка должна быть такой, чтобы не было препятствия ее открытию.
3. Для криволинейной конструкции установлено еще одно ограничение, ширина по центральной его части нужно чтобы была равна 20 сантиметров. Если лестница имеет трапециевидные ступени с минимальным размером в 15 сантиметров.
4. Что касается перил, то их высота не должна быть менее 90 сантиметров. Для них установлено требование по выдержке серьезной нагрузки, равной 100 килограмм.

Основные виды лестничных конструкций

Лестницы в помещении могут быть выполнены в следующих вариациях:

• лестничный марш;
• винтовая;
• комбинированный вариант.

Выбор зависит от площади и планировки помещений

Важно, какую роль в интерьере дома она будет выполнять, от этого зависит целесообразность установки конкретной модели

Рассмотрим подробнее каждую конструкцию.

Лестничный марш

Такая конструкция обладает повышенной надежностью и простотой исполнения. В зависимости от высоты помещения и ширины ступеней можно установить один или более маршей. Количество ступенек в каждом не должно превышать 16.

Лестничные марши можно классифицировать по следующим признакам:

По форме установки	прямые
с площадкой между маршами
поворотные
По расположению	Г-образные
П-образные
Т-образные
По способу крепления	навесные
монолитные
на тетевах
на каркасе
на косоурах
комбинированные

Винтовая

Она предполагает монтаж ступенек по спирали вокруг основной оси. Такую конструкцию можно устанавливать в целях экономии полезной площади. Она не займет более 1 м². Основная особенность винтовой лестницы – возможность установки практически в любом месте помещения. Состоят конструкции из ступенек, опор, балясин и перил.

С ее монтажом интерьер преображается при исполнении совершенно уникальной конструкции. Она может выглядеть абсолютно невесомой. Например, ступеньки из стекла с деревянными перилами и алюминиевыми балясинами. Подобрать материал можно под любое стилевое направление помещения.

Комбинированная

Комбинированной принято называть дугообразную лестницу. В ней сочетаются элементы винтовой конструкции с лестничным маршем. Для ее установки необходимо выделить некоторую площадь. Элементы могут выполняться в виде прямых участков, в форме эллипса, круга или полукруга.

Дугообразная конструкция в интерьере

Схема винтовой лестницы: проектирование и чертеж

Разработать схему винтовой лестницы своими руками можно через специальные программы. Но для этого желательно иметь хотя бы минимальный опыт программного проектирования. Такой способ более трудоемкий, и не каждый захочет разбираться в настройках и моделировать чертежи винтовых лестниц своими руками самостоятельно.

Компьютерный расчет лестницы, как правило, нужен для крупного строительства и совсем не обязателен при сооружении самодельной конструкции. На видео объяснятся, как сделать 3d схему винтовой лестницы на второй этаж.

Гораздо более простой и безопасный путь – использовать готовый чертеж винтовых лестниц на второй этаж. Их в свободном доступе представлено большое число, поэтому велика вероятность, что вы подберете такой вариант конструкции, которая идеально впишется в архитектуру вашего дома.

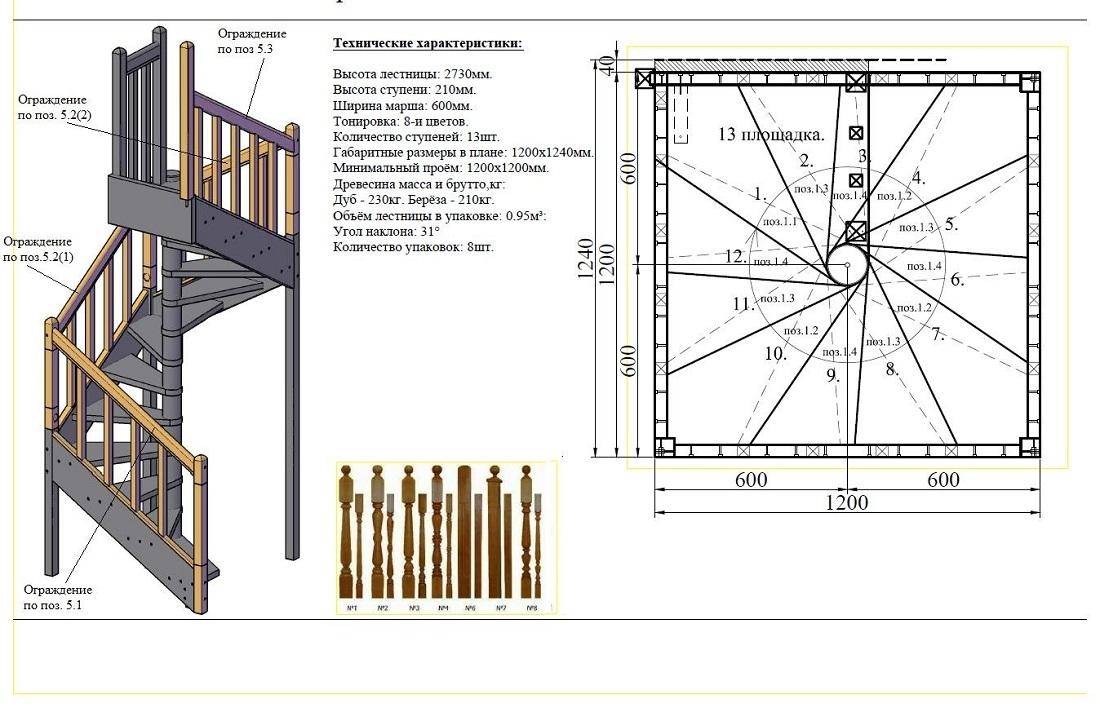

Для примера приведем готовые чертежи винтовой лестницы из металла и дерева, по которым можно изготовить ее своими руками.

Монтаж винтовой лестницы

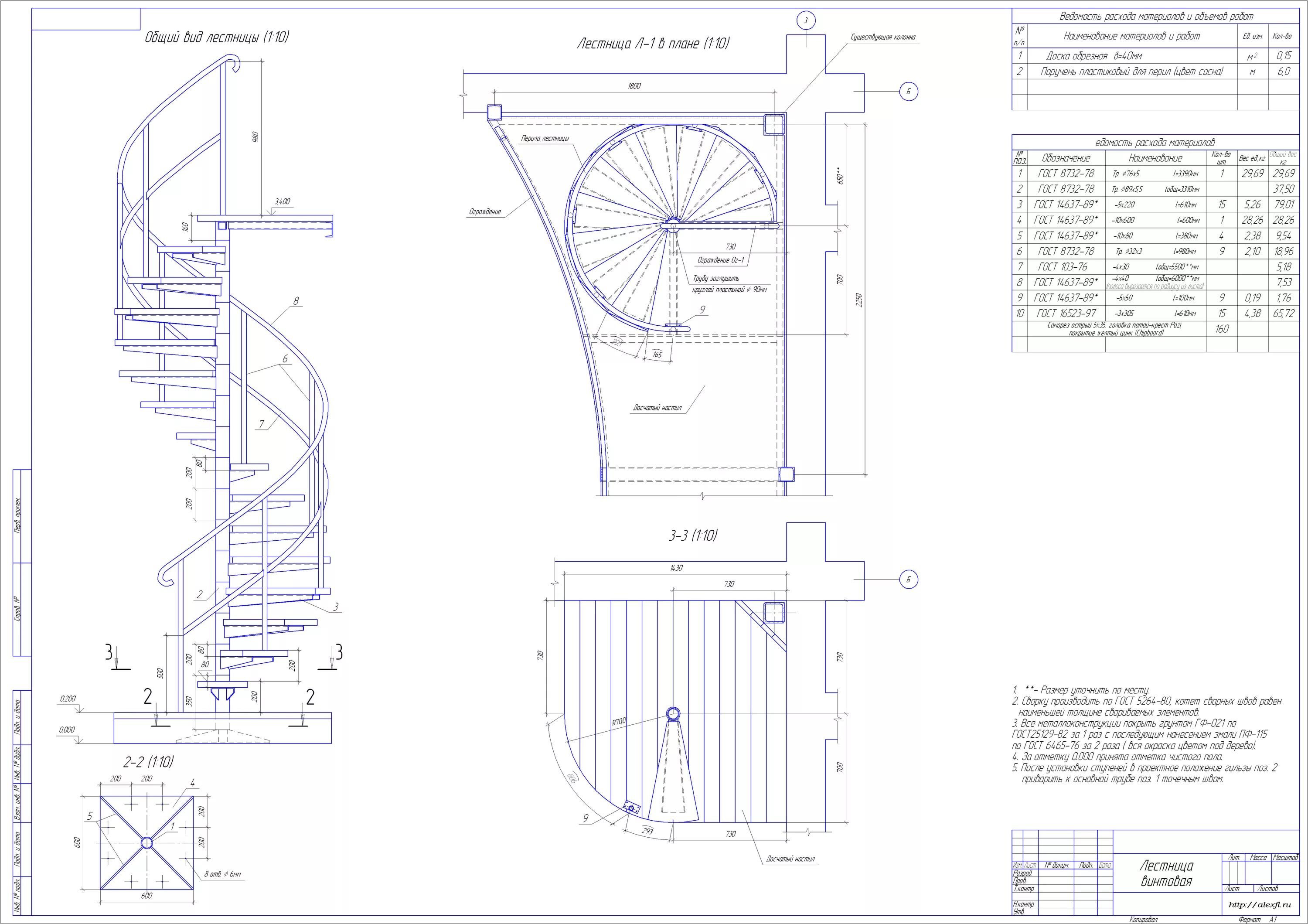

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

• Устанавливается несущая стойка;
• Согласно чертежу монтируются проступи и втулки;
• Крепятся ступеньки, с учетом их точного начального и конечного положения;
• Закрепляются кронштейны;
• Фиксируется верхняя ступенька к перекрытию;
• Ставятся перила;
• Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;

лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;

винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;

оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;

оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;

оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;

уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

Существующие стандарты

При проектировании винтовой лестницы, необходимо учитывать следующие размеры:

• В районе линии движения ширина проступи должна составлять не менее 20 см.
• Ширина проступи на расстоянии 15 см от стойки должна быть не менее 10 см.
• Если винтовая лестница будет основной, то длина марша должна составлять не менее 80 см, а диаметр перекрытия – не менее 200 см.
• Если лестница используется как дополнительная, то допускается диаметр проема – 14 см. Длина проступи при этом должна быть не менее 55-60 см.

Размер конструкции также зависит от размера проема в перекрытии. При этом в диаметре она должна быть меньше проема. Разница обычно составляет две толщины его отделочного материала.

Ширина проступи всегда меньше радиуса конструкции

Надо также учитывать, что винтовая лестница может быть удобной не только для передвижения по ней, но и для переноса грузов. Но, для этого ее диаметр должен составлять не менее 220 см.

Существуют типовые размеры винтовых лестниц, согласно которым:

• Ширина лестничного марша должна находиться в пределах 53 — 143 см.
• По наружному краю перил диаметр лестницы может находиться в пределах от 130 до 330 см
• Диаметр отверстия в перекрытии должен составлять от 140 до 340 см.
• Диаметр прохода по внутреннему краю перил может находиться в пределах 120 -320 см.
• Расстояние между витками должно быть не меньше человеческого роста.

Типы конструкций

Проектирование винтовых лестниц включает в себя определение основных параметров конструкции, составление схематических моделей с обозначением найденных показателей.

Чертеж каждого вида винтовой лестницы должен выполняться в горизонтальной и вертикальной проекциях. Таким образом удастся учесть все детали конструкции, а также наглядно увидеть недостатки того или иного способа расположения ступеней.

Винтовая лестница может иметь одну из четырех конфигураций:

• с опорой на центральную ось и дополнительным упором на прилегающие периметральные стены;
• с частичным консольным вхождением ступеней в центральный опорный столб;
• с упором на гнутые боковые тетивы и фрагменты ограждений;
• консольное расположение с упором на центральную ось.

Чертежи будут различаться в зависимости от того, конструкция какого типа проработана в плане. При этом изменяются и размеры деталей винтовой лестницы, так как способы крепления ступеней в различной степени отнимают пространство, предназначенное для передвижения.

Основные типы конструкций винтовых лестниц

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

При работе необходимо аккуратно и бережно обращаться с ценными элементами, закрывать их

Разновидности винтовых лестниц

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

Второй аргумент – цена, которая значительно дешевле маршевых конструкций, разнообразие материалов и свобода фантазии в плане дизайна и декора. Ярким подтверждением тому будет огромное количество фото авторских лестниц в интернете, которые смогут натолкнуть вас на мысль, какая именно винтовая лестница своими руками вам больше по душе.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Какие материалы используются для изготовления винтовых лестниц

Выбор материала является очень важным этапом при изготовлении винтовых лестниц для дома. Как известно, даже при наличии очень умелых рук и необходимых навыков, очень сложно получить качественный результат если не использовать хорошие материалы.

Следует отметить, что очень часто для изготовления действительно хорошей винтовой лестницы необходимы различные материалы, и одним деревом здесь не обойтись. Чаще всего для этих целей используют такие материалы:

Дерево

Деревянная винтовая лестница

Дерево является одним из самых главных материалов при создании лестницы. Именно из дерева выполняется основа конструкции, поэтому от его качества во многом зависит и качество самой лестницы. Вариантов древесины существует очень большое количество, среди которых дуб, сосна, пихта, ель, кедр, ясень и многие другие. Особенно следует отметить использование в некоторых случаях ценных пород древесины, необходимых для качественного декора, среди которых нередко применяется тик и палисандр.

Наиболее популярными вариантам является сосна, дуб и бук, так как именно эта древесина обладает доступной ценой при хорошем её качестве. Но это не говорит о том, что лестница должна быть изготовлена только из такой древесины, вполне неплохо себя зарекомендовал орех, вишня, кипарис и многие другие породы деревьев.

Важно отметить, что вне зависимости от используемой породы древесины она обязательно должна быть клееной. Это необходимо для того, чтобы сделать конечную конструкцию как можно качественнее и долговечнее, так как монолитная древесина нередко очень быстро разваливается

Металл и стекло

Для того, чтобы изготавливаемая винтовая лестница действительно смотрелась необходимо специальное её украшение и декорирование. Всевозможные металлы и стекло замечательно подходят для этой цели.

Стеклянная винтовая лестница

Более драгоценные металлы, как и стекло используются в основном для декорирования и украшения конструкции. Стекло используется довольно редко, так как это весьма авангардный материал в этом плане, однако, его применение может обеспечить лестницу особым колоритом.

Металлическая винтовая лестница

Кованные перила в сочетании с деревянной основной лестницы смотрятся просто великолепно. Кроме того, металл может нередко использоваться и для укрепления и ужесточения самой конструкции, что придаёт ей необходимую стойкость, надёжность и долговечность. Особенно часто металл используют для укрепления ступеней, которые могут изготавливаться как из стали, так и из чугуна.

Металлическая винтовая лестница

Натуральный камень и керамика

Каменная винтовая лестница

Натуральные камни, как и драгоценные металлы, наиболее рационально использовать при изготовлении винтовой лестницы для её декорирования и украшения

Однако, с их использованием важно быть максимально аккуратным, так как они обладают довольно большой массой, поэтому чрезмерное их применение способно сделать лестницу слишком тяжёлой, громоздкой и не очень красивой

Что же касается керамики, то она может быть использована для различных целей, в том числе и для декорирования. Однако, чаще всего керамику используют для того, чтобы оформить полы и лестничные ступени в едином стиле. Важным преимуществом такого метода, является то, что современная керамика довольно прочный материал, который также очень хорошо сопротивляется всевозможным внешним и химическим воздействиям и долго находится в презентабельном состоянии.

Дополнительные материалы

Помимо всего вышеперечисленного винтовая лестница может содержать ещё и большое количество дополнительных элементов, например, различные скульптуры и другие декоративные элементы, изготовленные из различных материалов. Здесь уже всё зависит от фантазии и возможностей создателя такой лестницы.

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности.

Монтаж готовой винтовой конструкции

Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской.

Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.

Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву.

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.
