Как просунуть кабель в гофpy без пpoтяжки

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

https://youtube.com/watch?v=8%2520%E2%80%B3%26gt%3B

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

  При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

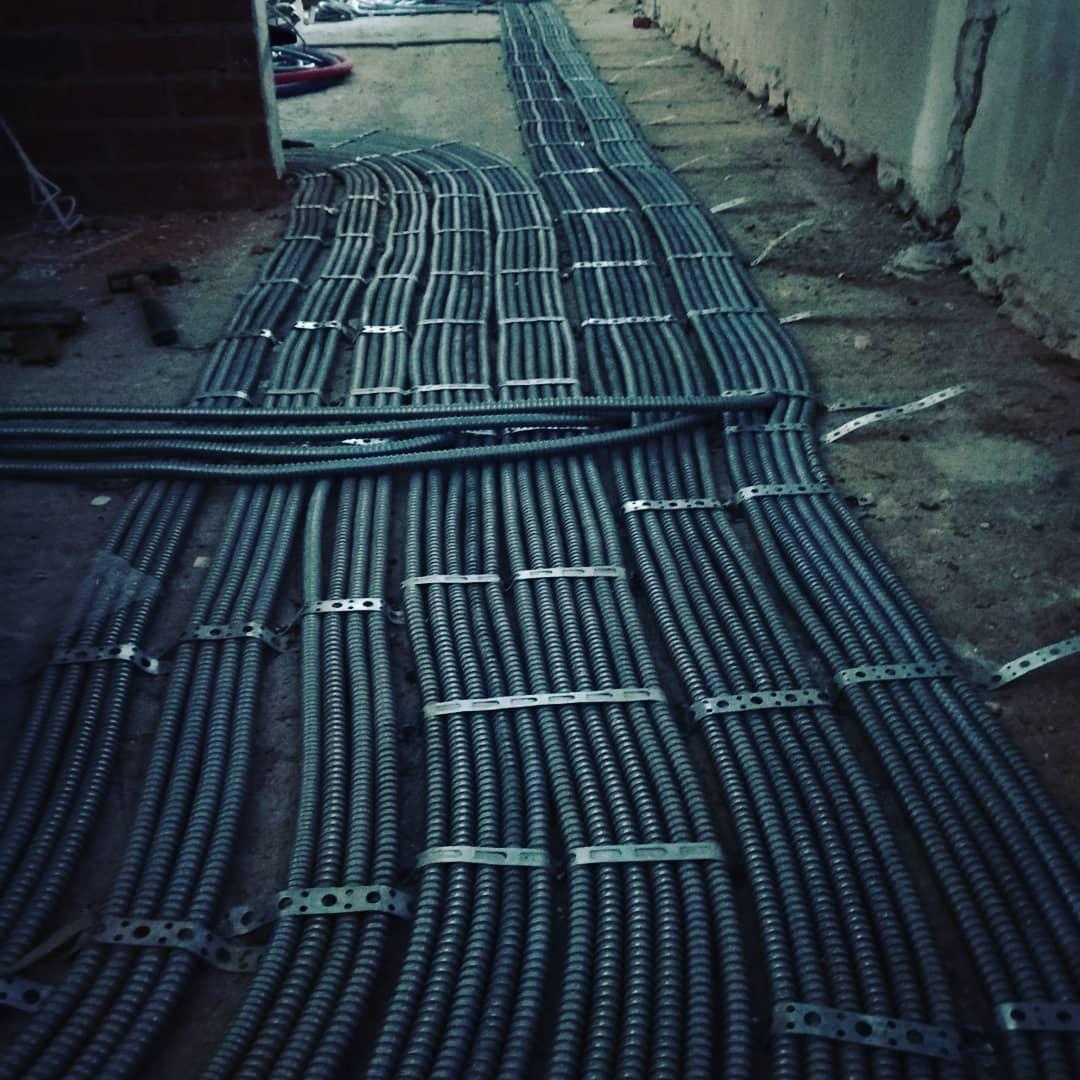

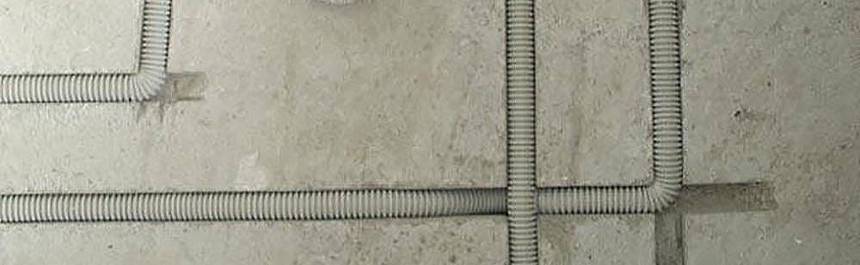

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами. Что следует знать, приступая к разводке электрики по полу:

1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Конструкция и материалы гофры для электропроводки

Гофротруба представляет собой последовательность колец двух размеров: широкие и более плотные чередуются узкими, более тонкими и меньшего диаметра. Если трубу разрезать вдоль и развернуть, можно увидеть гребенку с прямоугольными выступами.

Такая конструкция позволяет трубе быть достаточно жесткой при поперечных нагрузках за счет плотных внешних колец и достаточно гибкой благодаря тонким внутренним кольцам. При разводке можно получить угол до 90 градусов.

Материал, применяемый при изготовлении гофротруб для электротехники, поливинилхлорид (чаще всего), полиэтилен низкого давления или пропилен. Эксплуатационные характеристики готовой гофротрубы из различных материалов отличаются незначительно.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

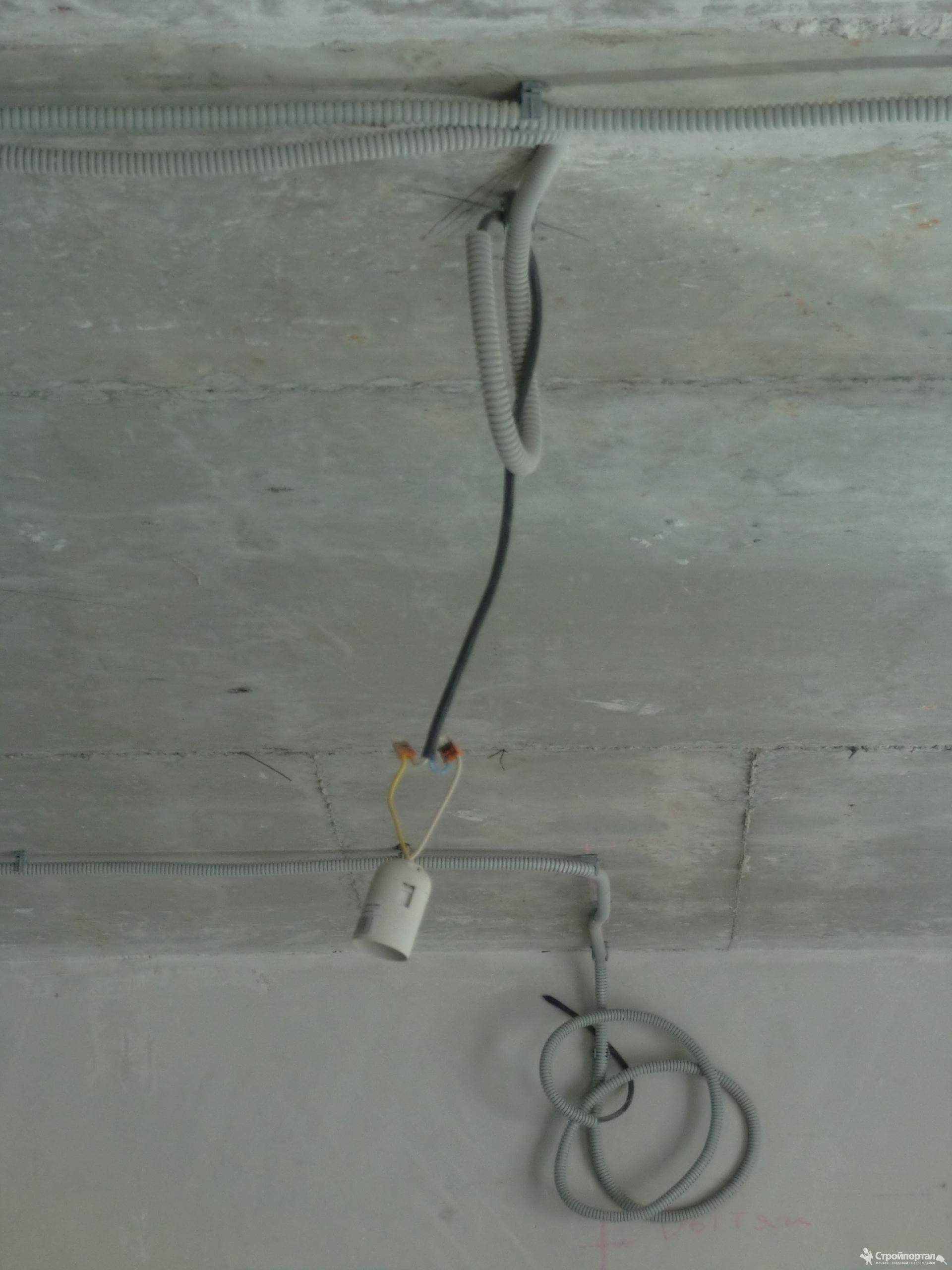

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

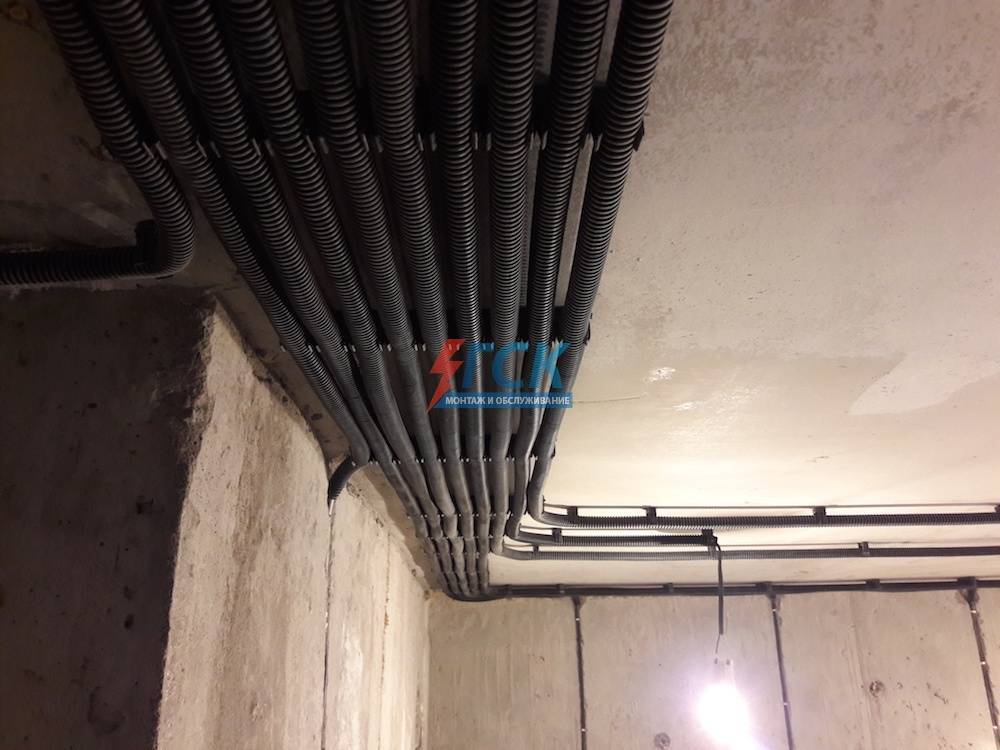

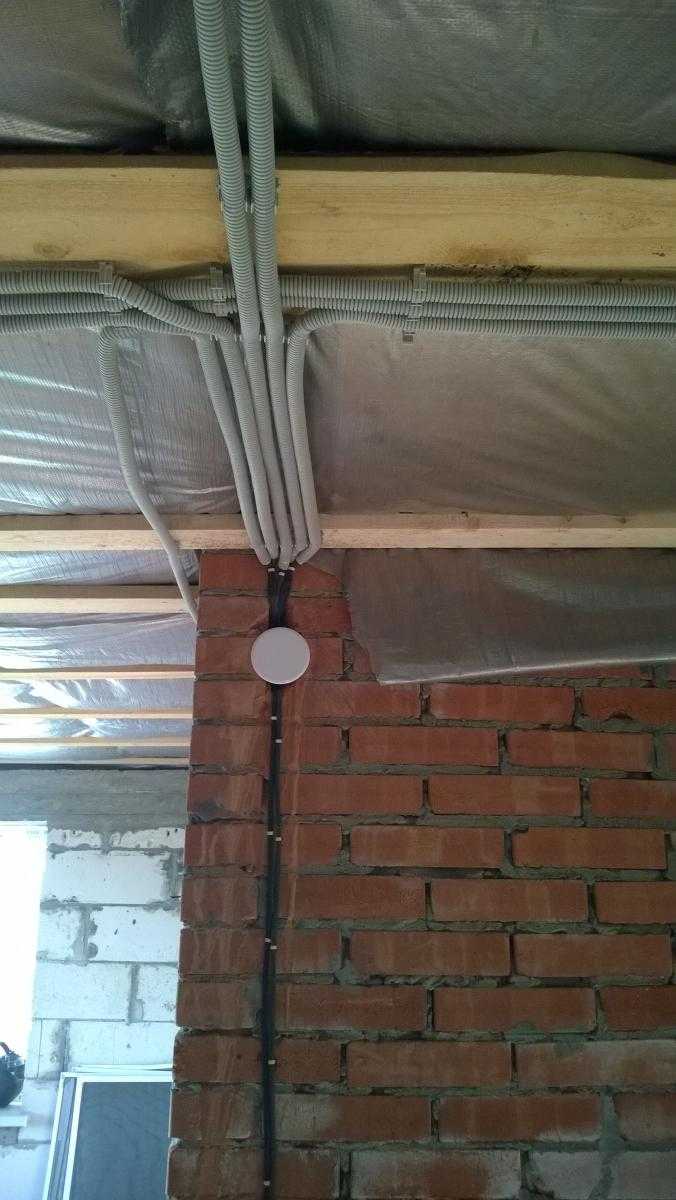

Правила монтажа кабеля в гофре в стенах и по потолку

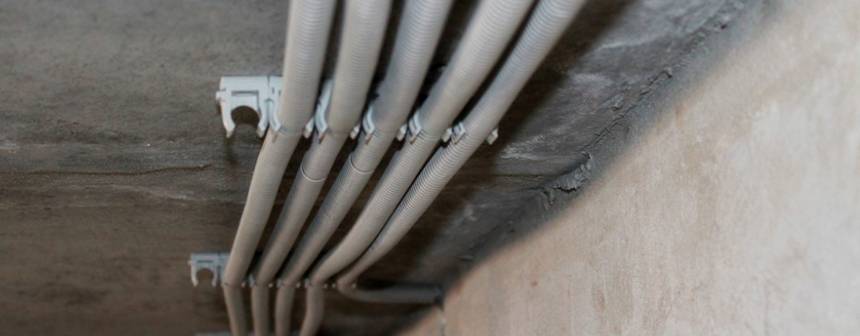

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

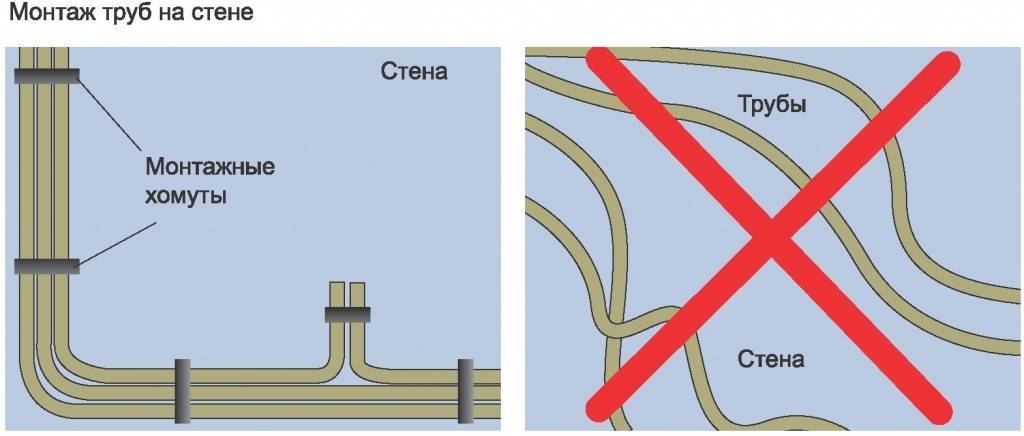

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости; следует избегать взаимных пересечений электротрасс; электропитание к выключателям обычно подводится сверху, а к розеткам — снизу; клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей; расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать; стыки гофрированных отрезков формируются соединительными муфтами; межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться; поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей; закрепление гофры за подвесным потолком необходимо производить только на бетонное основание

Прокладка кабеля открыто в пучках

При таком способе прокладки на основание предварительно монтируется перфолента, либо иная направляющая, к которой крепится пучок кабелей с помощью монтажных хомутов, иначе называемых «стяжками» или «галстуками». Пучок собирается предварительно, или к уже закрепленным кабелям добавляются новые. Такой способ прокладки относится к одному из самых экономичных,  защищенность кабеля от внешних воздействий весьма невелика.

Лучший в данном случае:

• для экономии средств при отсутствии запрета на такой вид прокладки
• если имеется возможность скрыть такой электромонтаж от восхищенных взоров

Эстетика такого вида прокладки пока не дошла даже до «лофт»-интерьеров.

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

Это интересно: Инструмент электрика для выполнения качественного электромонтажа

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита

Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

1. Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
2. Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
3. Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
4. Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
5. Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

1. Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
2. Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
3. Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

С изготовлением отверстий в древесине многие знакомы со школьной скамьи. Следует быть осторожным, чтобы не поймать занозу. Желательно избегать перегрева дерева тупым сверлом, т. к. тлеющие опилки могут посыпаться, куда не надо, и устроить пожар.

Прокладка провода через бревенчатую стену

Нюансы работы следующие:

1. Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
2. Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
3. Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
4. Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.

Получение разрешения на подземный ввод

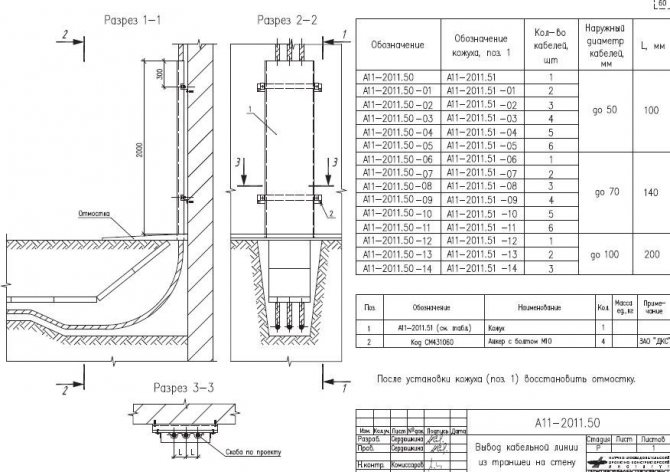

Пример проекта ввода кабеля в дом Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

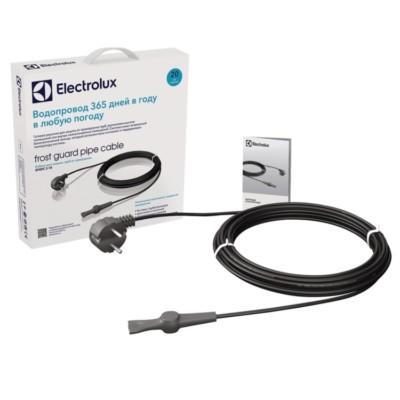

Пошаговый монтаж греющего провода

В суровых зимних условиях, для защиты от замерзания, требуется подогрев труб. Простой термоизоляцией обходиться трудно, потому можно прибегнуть к дополнительному варианту — греющему кабелю. Он поддерживает необходимую температуру и предотвращает появление конденсата.

Перед тем, как вставить греющий кабель в ПНД трубу, стоит остановиться на некоторых нюансах:

• Монтировать данный нагреватель возможно только при диаметре трубы ПНД больше 20-ти мм.
• Длина кабеля должна быть равна длине обогреваемого участка.
• Согреваемому участку необходимо иметь минимум фитингов, повороты должны быть естественными.
• Нельзя протягивать провод в трубу сквозь запорные вентили.
• Место установки необходимо отметить предупреждающей надписью.
• Запрещено фиксировать сальником и проходкой из комплекта питающий кабель и соединительную муфту.

1. Первым шагом обрабатываем концы. Счищаем изолирующую оболочку где-то на 4,5 см. Металлические жили не понадобятся, потому отрезаем их вровень с покрытием. Убираем защитную оболочку матрицы.
2. Затем, ступенчато, срезаем ее часть. На данный участок надеваем клеевую термоусадку и тщательно прогреваем строительным феном. Затем обжимаем.
3. После того, как она остынет, срезаем лишнее. Затем надеваем термоусадочную муфту наибольшего диаметра поверх предыдущей, натягиваем на защитную оболочку кабеля. Прогреваем, обжимаем, убираем лишнее. Можно использовать термоусадочный колпачок.
4. Соединяем кабель питания с греющим. Требуется заранее подготовить силовой кабель, на конце которого есть евровилка. Предварительно необходимо зачистить от изоляционной оболочки:
   • отрезав поперечно 4,5 см, снимаем наружное защитное покрытие;
   • скручиваем все жилы в одну;
   • убираем изоляцию, отступив около 2,5 см, подбираемся к саморегулирующейся матрице с 2-мя проводниками;
   • необходимо достать 2 токопроводящие жилы, зачищая с двух сторон.

Если все подобрано правильно, а работа проведена внимательно, можете не беспокоится о замерзших трубах зимой.
