Сборка электрического щита своими руками

Рекомендации профессионалов

• На внутренней стороне крышки электрического щита размещается схема соединений, чтобы ею могли воспользоваться другие пользователи, для ручного отключения электроэнергии или включения автоматов.
• Все провода внутри щита должны быть подобраны по цвету и содержать маркировку.
• Группы проводов соединяются в жгуты, что позволяет быстро находить нужные контакты при ремонте и обслуживании.
• В начале работы электрощита необходимо проверять отсутствие перегрева у проводов и аппаратуры, а при его обнаружении следует найти и устранить причину, иначе короткое замыкание неизбежно.
• Размещение проводов и приборов внутри шкафа должно быть свободным для удобства обслуживания и возможности добавления новых элементов.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:
   • удалить заглушки, расположенные на стенах ящика;
   • привинтить DIN-рейки;
   • смонтировать на стенках шины заземления и нейтрали;
   • снять дверцу;
   • подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.

Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы, в конце устанавливают самостоятельные автоматы и иные модульные устройства.

Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

Основные термины и правила, о которых стоит помнить

Перед тем, как говорить о работах в щитке, напомним терминологию, без которой иногда трудно обойтись даже доморощенному электрику:

1. Электрощитом считается устройство, при помощи которого обеспечивается подключение и учёт электроэнергии в отдельном участке сети.
2. Распределительный щит обеспечивает раздачу питания в различные участки сети с общим учётом (или без такового), обеспечивая возможность отключения каждого отдельного участка без обесточивания остальных.
3. Правильным электрощитом считается устройство, в котором можно обеспечить отключение, как всей цепи, так и любого отдельного участка при помощи автоматов защиты или рубильников.
4. В отличие от распределительного щита, электрический силовой щит может не иметь возможности полного отключения от питания, если схема электрощита предусматривает защитную автоматику.

Проще говоря, электрический щиток – это ящик, в котором установлен счетчик энергии, рубильник, защитные автоматы, раздающие ток по группам потребителей (нагрузка), дополнительные устройства защиты (УЗО или дифавтоматы) и который удалось подключить к внешнему источнику питания (генерация, генератор).

Для понимания как собрать электрощит этого вполне достаточно, поэтому перейдём к практическим рекомендациям.

Первое правило электрика при сборке электрощитов – последовательность и системный подход. Не так уж важна эстетика, если всё сделано правильно, и щиток работает в режиме, при котором опасность возгорания или КЗ стремится к нулю. Другое дело аварийная ситуация за таким щитком. Согласитесь, профессионалу потребуется 5 минут на устранение аварии, нужно ли ставить его в тупик, чтобы он не один час потратил на то, чтобы разобраться что отключить?

Именно в этом заключается системное правило, которое гласит, что все подключения, вся электропроводка . должны быть интуитивно понятны и очевидны. Когда сборка электрощитов делается по правилам, любой электрик очень быстро (даже при отсутствии маркировки) может устранить неисправность, восстановив питание.

Перечислим эти нехитрые правила:

Соблюдение цветовой маркировки жил. Одноцветные провода это нейтральный и фаза, многоцветный – заземление. Обычно, фаза – это белый провод, нейтральный – синий. Категорически запрещено цветной провод, вроде жёлто-зелёного, использовать для соединений с напряжением;
Однотипность подключений – фаза снизу, нейтраль сверху, земля на отдельной шине;
Порядок подключений, а также коммутация, при которой вся схема электрощита видна наглядно без дополнительных рисунков

Пример такого щитка: Чем больше порядка в щитке, тем быстрее можно устранить проблему с отсутствием питания;
Ещё одно важное правило – силовые подключения необходимо монтировать сверху вниз. Иначе говоря, ввод питания делаем сверху, опуская вниз менее нагруженные участки. Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора;
И, наконец, подключение распределительного щита

или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Такое подключение придумано не просто так, оно позволяет отключить щиток ударом топора;
И, наконец, подключение распределительного щита . или силового, делается как самая последняя операция. Все проверки участков цепи производятся по схеме временных включений, но входное питание подаётся в самую последнюю очередь. После того, как проверка всех коммутаций проверена.

Может показаться, что это давно надоевшие правила, без которых можно обойтись. Можно. Например, Автор этого щитка обошёлся без них. Но возникает вопрос, ранее заданный – сколько времени понадобится аварийной бригаде на то, что бы разобраться в том, что нужно отключить?

Выбор электрического щитка под счетчик и автоматы

Электрический короб предназначен для достаточно компактного размещения электросчетчика и прочего электрооборудования. Если данный бокс установлен внутри помещения, то в этом случае щиток может даже выполнять эстетическую функцию, особенно, если он несколько утоплен в стену и внешне не отличается от общего дизайнерского стиля помещения.

Данный ящик позволяет защитить все оборудование, установленное в нем от:

• Осадков;
• Ветра;
• Пыли.

Особенно, если установлен на улице. Распределительный квартирный щиток, как правило, в многоквартирном доме устанавливается на лестничной площадке. В нем устанавливают электросчетчик и автоматы, служащие для отключения электричества при проведении каких-либо электротехнических работ внутри квартиры.

Внутри такого бокса можно смонтировать счетчик для учета электроэнергии, вводный мощный автомат и поменьше, которые отвечают за отельные включения и отключения отдельных групп электроприборов. Сборка для домашнего использования электрических щитов начинается с составления схемы всего электроснабжения загородного участка, дома и прочих потребителей электроэнергии. Схема позволит определить, какое оборудование необходимо будет, какие кабеля использовать и определить общий тип электропроводки. Это позволит учесть суммарную мощность всех бытовых приборов и прочей техники.

Автоматы защиты

Автоматические выключатели должны выдерживать ток в электрической сети помещения при подключении потребителей. Поэтому выбирая автоматы, мы должны провести нехитрые расчеты.

Для начала нужно посчитать суммарную мощность всех электроприборов, которые будут подключены к конкретному автомату, например:

• электрочайник – 2 кВт;
• посудомоечная машина – 1,8 кВт;
• микроволновая печь – 1,5 кВт;
• тостер – 1,1 кВт;
• кофеварка – 1,5 кВт.

Суммируем эти значения, получаем 7,9 кВт. Это значение переводим в Вт, получается 7900 Вт. Делим 7900 Вт на 220 Вольт, получаем 35,9 А. Соответственно автомат мы будем выбирать тот, который способен выдержать ток с запасом, скажем на 40 А.

Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.

Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите

Сборка электрощитка на 220В в частном доме

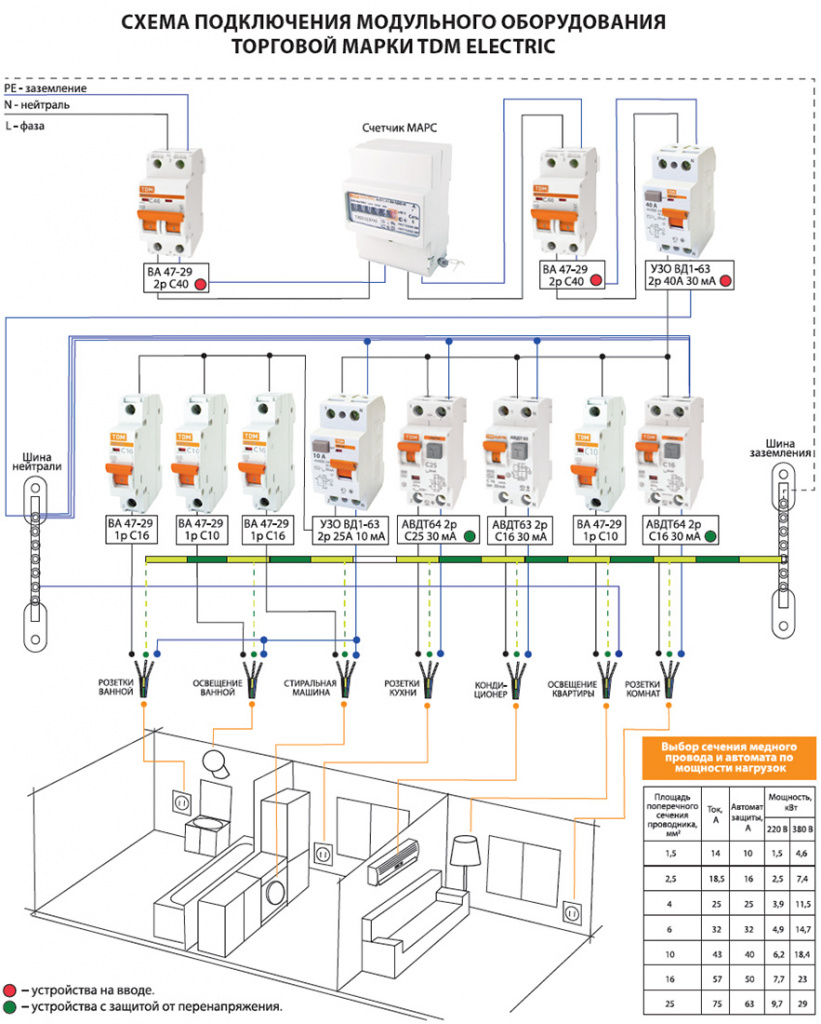

Схема элктрощитка частного дома

Чтобы правильно собрать электрощит в собственном доме, необходимо ознакомиться с нюансами такого строения:

• уровень мощности, выделенной на проект – зависит выбор электросчетчика, автоматов;
• место монтажа щитка – влияет на тип корпуса;
• число ответвлений – для каждой понадобится отдельный защитный модуль;
• надежность электросети – учитывается качество линий электроснабжения, близость крупных объектов и подобное.

Электрический щиток в доме устанавливается на длительный период времени. Рекомендуется внимательно подойти к выбору элементов, рассчитать и учесть возможное увеличение нагрузки: появление дополнительных помещений, приборов. В сельской местности воздушные линии находятся в среднем или плохом состоянии, лучше установить больше защитных блоков.

Электрический щиток – первый элемент электропроводки частного дома, квартиры, иных помещений. Не рекомендуется экономить на деталях конструкции, следует выбирать надежных производителей и проверенные магазины

Однако первостепенное внимание уделяют общедомовому уровню напряжения, потребляемой мощности

Важно установить достаточное число защитных модулей, врезать реле напряжения. Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным

Внимательность и соблюдение инструкций помогут сделать электрощит безопасным, а срок эксплуатации длительным.

Требования к электрощиткам

Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.

К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.

Существуют определенные требования к электрощитам и их установке.

Требования к электрощиту и правила монтажа таковы:

Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать;
Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение;
Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской;
На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок;
К клемным колодкам нуля и заземления подключается только по одному проводу на клемму

Шины должны быть помечены синим цветом для нуля и черным — для фазы;
Автоматы между собой должны быть соединены шинопроводником;
Корпус и дверцы электрощитка должны иметь заземление;
Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные;
При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве.

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.

Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Распределение электроэнергии по группам

Вопрос о целесообразности распределения электричества в квартире или доме не должен даже вставать

Существует несколько основных принципов распределения, которые важно соблюдать при сборке щитка:

• Мощные потребители электроэнергии выделяют в отдельные группы – посудомоечные и стиральные машины, духовой шкаф, кондиционер, водонагреватели и другие приборы с мощностью от 2 кВт. На всех линиях должны быть автоматические выключатели с учетом номинала. В линиях не должны быть ответвления – они должны идти напрямую к потребителю от щитка.
• Мощные бытовые приборы должны быть подключены с помощью кабеля ВВГ сечением 2,5 кв.мм, NYM 3*2,5 кв.мм. В электрощите линию необходимо защитить автоматом или АВ на 16 А.
• Для духового шкафа потребуется кабель с сечением 4 кв.мм, а автомат в щитке – 20 А. Проточный водонагреватель и варочная поверхность иногда требуют кабель 6 кв.мм и автомат 32 А.
• В каждое помещение должна идти отдельная розеточная линия из трехжильного кабеля 2,5 кв.мм NYM или ВВГнг. Она может быть разветвлена на требуемое количество розеток. При внештатной ситуации не потребуется обесточивать все комнаты.
• Для освещения в каждую комнату также потребуется отдельная линия из кабеля 1,5 кв.мм. Для защиты используют автомат 10 А.

На первый взгляд кажется жесткость требований избыточной. Но в действительности это единственный способ обезопасить жилье и сделать проживание в нем комфортным.

Рассмотрим грубые ошибки на примере. В комнате уже проведена линия освещения. В щитке на выходе кабель ВВГнг 3*1,5 кв.мм с автоматом 10А. Но далее электрик, ссылаясь на уменьшение нагрузки в группе небольших светильников, рекомендует перейти на более тонкий кабель. В потолок уже пошел кабель 2*0,75 кв.мм. Неожиданно сосед сверху затопил квартиру. Токи в проводке повысятся до 10А. Для ПВС 2*0,75 это граничное значение, а вот для провода 1,5 кв.мм будет нормальным. Провод начинает нагреваться, а изоляция плавиться. Автомат на 10А не определяет наличие проблемы. Возникает основная причина возгорания по вине электропроводки. Необходимо запомнить сечение на линии не должно уменьшаться! Использовать провод в ПВС при подключении светильника допустимо, но только такого же сечения.

Необходимость в распределительном щите

Распределительный щит, исходя из его названия, собираем, чтобы распределять получаемую электроэнергию, помимо этого, он способствует защите от короткого замыкания и перегрузок, происходит коммутация.

Входящие провода, которые подают ток, сначала входят в распределительный щит, где происходит их распределение так, чтобы подключить необходимое оборудование, а также осуществить разводку и равномерную подачу электроэнергии конечным потребителям. Индивидуальный монтаж электрощитка позволяет сгруппировать все приборы в зависимости от мощности потребления, защиты и т.д. Такой подход позволит разделить все потребление электроэнергии на определенные зоны, что еще больше повысит уровень безопасности. Как правило, для жилых помещений или офисных зданий, используют небольшие навесные или встраиваемые распределительные щиты.

Если речь идет о распределительном электрощите на каком-либо промышленном объекте, то в этом случае они:

• Уже гораздо больше по размерам;
• Выполнены в напольном исполнении;
• Напоминают собой чем-то шкафы, так как требуется больше оборудования для распределения и контроля электроэнергии.

Распределительный электрощит по правилам безопасности нельзя устанавливать во влажных и пожароопасных помещениях, по возможности должен находится так, чтобы обеспечить к нему легкий доступ и в то же время быть закрыт, чтобы к нему посторонние люди не имели доступа.
