Необходимые материалы и детали
Необходимые детали для сборки светодиодного прожектора можно взять от старого компьютера или ноутбука. Если нет подходящего корпуса, его можно собрать самостоятельно из металлического профиля.
Материал корпуса
Дешевые фонари делают с пластиковым корпусом. Их преимущество в небольшом весе и невысокой стоимости. Но пластик проигрывает металлу в долговечности, его нельзя эксплуатировать круглый год. Если планируется повесить прожектор над входом в гараж или дом, лучше сделать металлический корпус. В зависимости от условий эксплуатации можно предусмотреть ручку-переноску и защиту от ударов.
Главное в корпусе – это отверстия сверху и снизу для вентиляции. От долгой работы светодиоды нагреваются, их нужно эффективно охлаждать. Через верхние отверстия воздух входит, обдувает все детали и забирает у них тепло. Через нижние отверстия вентиляторы выдувают отработанный воздух. Такая конструкция прожектора не подходит для улицы.
Источники света
Главный плюс LED-ламп в долговечности службы. Они работают 50000 часов, в 10 раз дольше, чем галогеновые светильники. При грамотном расположении отражателей яркость светодиодов в прожекторе будет намного выше, чем у других ламп.
Если требуется яркий источник света, лучше взять несколько маленьких светодиодов по 1 или 3 Вт. Для устройства среднего размера понадобится 20 штук. Уличный фонарь должен иметь мощность минимум 30 Вт.
Источник питания
Светодиодный прожектор своими руками можно сделать на 12 или 220 Вольт. Подобрать источник питания можно в магазине запчастей для компьютеров. Например, для прожектора с 20 светодиодами по 1 Вт подойдет блок питания от ноутбука на 19 В. Источники тока лучше сразу купить во влагостойком корпусе, тогда не понадобится придумывать собственную защиту.
Ремонт прожектора
Ремонт заключался в демонтаже перегоревшей матрицы и неисправного драйвера и установки современной светодиодной матрицы с встроенным драйвером, и дополнительной схемы выпрямительного моста с электролитическим конденсатором в корпус прожектора.
Установка LED матрицы
Для того чтобы добраться до матрицы необходимо снять защитное стекло и рефлектор, для чего понадобилось открутить четыре винта.
Для удаления матрицы нужно отпаять или откусить бокорезами провода и открутить еще четыре винта. Кода матрица была снята, то стало ясно, почему она сгорела. Теплопроводящая паста покрывала ее подложку не по всей поверхности.
В дополнение, место установки было окрашено, и еще вокруг крепежных резьбовых отверстий имелись выступающие площадки, как и вокруг непонятных прямоугольных углублений. Налицо конструкторская недоработка и небрежная сборка производителем прожектора.
Сгоревшая матрица имела размеры 20×20 мм, а устанавливаемая – 40×60 мм, поэтому пришлось делать новые крепежные отверстия. При разметке еще пришлось сдвинуть матрицу относительно центральной оси, чтобы крепежные отверстия не попали в теплоотводящие ребра корпуса. В дополнение также надо было оставить одно из двух отверстий для прокладки проводов. Сверлить новое отверстие для проводов не хотелось, так как штатное герметично соединялось с задней частью прожектора.
После разметки было просверлено четыре отверстия диаметром 2 мм и затем в них нарезана резьба метчиком М2,5.
Примерка показала, что все сделанные отверстия точно совпали с крепежными отверстиями матрицы. Если бы немного промахнулся, то отверстия в матрице можно пропилить с помощью надфиля. Рядом с ними нет токоведущих дорожек и элементов.

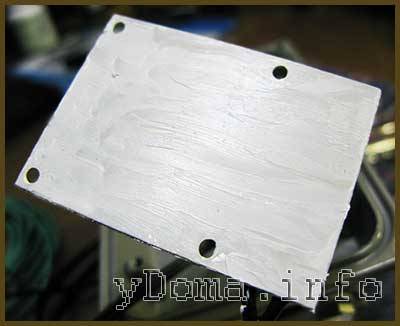

На следующем шаге с помощью наждачной бумаги средней зернистости необходимо подготовить теплоотводящую поверхность, сняв краску и удалив выступающие бугры.
После десяти минут работы поверхность стала идеально ровной и готовой для крепления матрицы. Оставшиеся крепежные отверстия имеют небольшую площадь и на отвод тепла влиять практически не будут.
Для хорошего теплового контакта подложки матрицы с алюминиевым корпусом прожектора, который одновременно является и радиатором, место их соединения необходимо покрыть тонким слоем специальной теплопроводящей пасты. Размазывать пасту удобно с помощью банковской карты или визитки. Паста продается в магазинах компьютерной техники, можно заказать на Алиэкспресс при покупке матрицы.
Матрица закреплена в корпусе с помощью винтов М2,5 с плоскими шайбами для увеличения площади прижатия. Залудить контактные площадки матрицы и припаять провода лучше перед установкой. Провода я использовал с двойной изоляцией, но для надежности целесообразно использовать специальный термостойкий провод. У меня такого достаточной длины под руками не оказалось.
Рефлектор прожектора имел отверстие для светового потока матрицы недостаточного размера, пришлось его после разметки дорабатывать.
Для этого с помощью мини дрели и наждачного диска рефлектор был пропилен по граням. Края загнуты плоскогубцами, и лишний металл отрезан ножницами.
На фотографии показан результат работы по установке LED матрицы с драйвером на подложке. Вся ее светоизлучающая поверхность открыта для светового потока.
Установка в прожектор диодного моста и конденсатора
Печатную плату ради монтажа шести радиоэлементов изготавливать не стал, тем более, что в наличии была подходящая плата от драйвера светодиодной лампы. Выпаял из нее лишние элементы, впаял предохранитель и токоограничивающий резистор.
Провода, идущие от светодиодной матрицы, были припаяны непосредственно к выводам конденсатора, а его выводы уже к плате. Один из проводов сетевого шнура был припаян к плате, а второй на вывод включателя, а с него уже к плате.
Для изоляции печатной платы была использована укороченная упаковка от драже Тик-Так. Идеально подошла по размерам. Под сетевой шнур в упаковке была сделана прорезь.
Светодиодный прожектор отремонтирован без использования драйвера, и можно приступать к его испытаниям. При первом включении он не засветил. Оказалось, что установленный предохранитель на ток защиты 1 А не выдержал пускового тока зарядки конденсатора и перегорел.
Величину токоограничивающего сопротивления увеличивать не хотелось, поэтому пришлось установить предохранитель на 2 А. При многократном включении, выключении и длительной работе прожектор светил безотказно. Корпус нагревался незначительно.
Собираем самодельный прожектор
Чтобы сделать себе качественный светодиодный прожектор, необходимо подходить к процессу сборки максимально серьёзно. Собрав все необходимые детали заранее вы проделали лишь малую часть работы.
Давайте подробно рассмотрим этапы сборки светодиодного прожектора на 220 вольт.
- Если вы используете старый корпус, необходимо удалить из него все сторонние детали. У вас должен получиться полностью пустой корпус без лишних патронов, внутренних крепёжных элементов и прочего. Если будете устанавливать радиатор и кулер, тогда необходимо проделать отверстия в боковых стенках для создания вентиляции.
- Следующим этапом будет сборка светодиодов на 220 вольт в единую конструкцию, и закрепление всего механизма на едином основании. Подключите к контактам провода необходимой длины, чтобы была возможность легко вывести их на наружную часть корпуса.
- Устанавливаем получившуюся конструкцию в корпусе и закрепляем с помощью клея. Таким образом, можно сделать качественное крепление не повреждая корпус и значительно экономя время.
- Выводим провода в соответствующее отверстие и закрепляем их в отверстии с помощью силиконового герметика. Герметик необходим чтобы сделать герметичную конструкцию, для предотвращения попадания влаги и возможности повредить механизм.

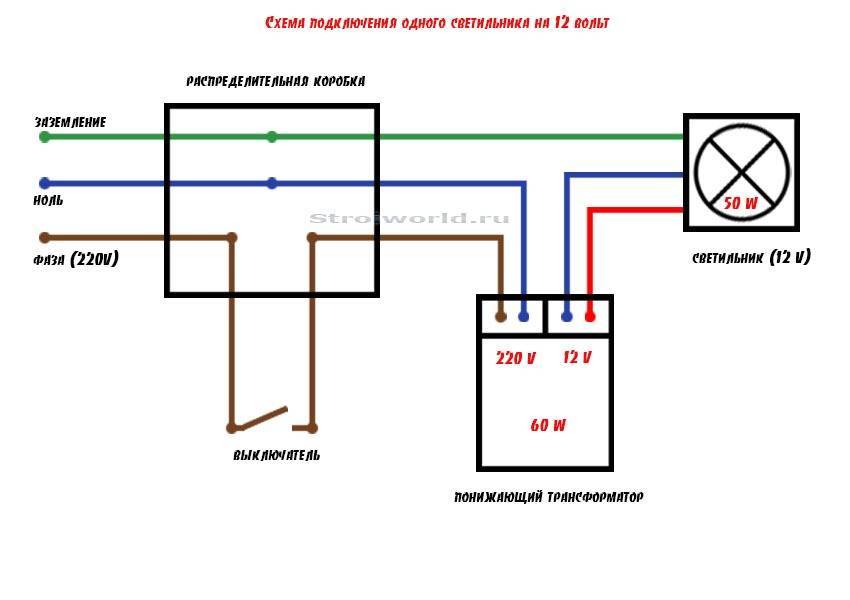

Подключаем светильник в сеть
Чтобы подключить наш прожектор к сети 220 вольт, необходимо произвести предварительную подготовку. Заранее продумайте место, куда будет устанавливаться прожектор и подведите туда провода передачи электричества.
Не жалейте и сделайте их с запасом, возможно, вы заходите немного передвинуть или подрегулировать высоту установки устройства, со временем.
Вам понадобится блок питания, который будет стабилизировать напряжение, и подавать не 220 вольт, а 12 или 24, в зависимости от используемых вами светодиодов.
При соединении проводов подачи электричества и выходящих контактов из устройства, не перепутайте полярность. Светодиоды не будут работать при неправильном подключении. В худшем случае, они вообще могут выйти из строя, и вся работу будет произведена напрасно. Тщательно заизолируйте место соединения и желательно закройте весь провод специальной гофрой или пластиковым чехлом. Лучше всего когда есть возможность спрятать место соединения в корпус устройства.
Если устанавливаете прожектор на улице, побеспокойтесь о качестве его закрепления. Необходимо закреплять прибор максимально качественно и крепко, чтобы место крепления могло выдержать порывы ветра, смену погодных условий, налипший снег и прочие.
Как самостоятельно сделать светодиодный прожектор
Если вы уверенно держите в руках инструмент, у вас есть ненужный или сломанный прожектор, и вы не хотите покупать «кота в мешке», отдав небольшую, но существенную сумму за дешевый китайский фонарь, а тратить много денег на дорогой не согласны – соберите светодиодный прожектор своими руками. Вы можете даже полностью спаять все необходимые платы, благо в интернете более чем достаточно схем и инструкций. Но если вы не готовы прибегнуть еще и к паяльнику, то следующий вариант как раз для вас.
Итак, что нам понадобиться, чтобы сделать мощные светодиодные прожекторы:
Этап 1 – Начало сборки
Начинаем процедуру сборки, прикрепляя все элементы к радиатору охлаждения, который нужен для отвода тепла от очень мощного светодиода. Первым делом надо будет закрепить модуль диода с помощью болтиков, используя отверстия в нем. Плотно прижмите диод на равномерный слой термопасты.
Затем крепите вентиляторы, которые будут использованы для дополнительного активного охлаждения, что позволит снизить рабочую температуру еще на 10-20 градусов и продлит и без того долгую жизнь светодиода.
Этап 2 – Предварительная проверка работоспособности и замер температуры
После присоедините все оставшиеся детали, присоедините проводами диод к источнику тока (преобразователю). Подайте ток на диод через преобразователь напряжения, чтобы проверить его работоспособность. Проверьте работу вентиляторов и промерьте напряжение на плате питания для аккумуляторов и самих вентиляторах, оно должно быть одинаковым. Чтобы убедиться в правильной работе системы охлаждения, желательно точно промерить температуру, используя точный термометр – например, инфракрасный температурный пистолет. Температура не должна быть выше 50-60 градусов.
Этап 3 – Помещаем внутренности в корпус
После проверки всех составляющих на работоспособность, нужно всю конструкцию поместить непосредственно в подготовленный корпус. Не забудьте оставить приличное отверстие снизу конструкции – чтобы вентиляторы выдували нагретый воздух, а также сверху – для забора воздуха.
Плату, контролирующую работу вентиляторов (напоминаю, качественную, возможно, позаимствованную из адаптера зарядки) установите и выполните подключение проводов от вентиляторов.
Этап 4 – Окончательная проверка работоспособности
Останется последний раз проверить работоспособность всех элементов, вырезать по размеру корпуса из блестящего металла (либо покрытого плотной фольгой) отражатель и собрать все элементы корпуса воедино. Прочно закрутив все болты, соединяющие элементы корпуса воедино, можете приступать к использованию прожектора на диодном модуле, который вы смогли сделать самостоятельно. Естественно, нужно обладать некоторым опытом по работе с электроникой, схемами и платами, а также желанием – ведь многим будет проще купить готовое устройство. Но собранный своими руками прожектор, помимо вызываемой гордости за себя, будет обладать уникальными техническими характеристиками. Если использовать мощный 100 ваттный модуль, он заменит вам 600-800 ваттный галогеновый фонарь, который был бы гораздо больше размером, перегревался бы и был весьма опасен. Дальность освещения таким прожектором, в зависимости от выбранного угла отражателя, будет варьироваться от очень большой до огромной.
Подключение к сети
Отличный светодиодный прожектор можно сделать своими руками, потратив на начинку всего 257 рублей! Даже если вы не знакомы с электроникой и в жизни не спаяли ни одной печатной платы с радиодеталями!
Этот прожектор можно с успехом использовать для ландшафтной подсветки дачного участка, для акцентированной подсветки дома, для подсветки объекта на расстоянии 20 — 30 м при использовании камер наружного наблюдения… И много еще для чего!
Но, самое главное, ваш прожектор будет потреблять всего 6 Вт электрической мощности со стабильным световым потоком при питании в диапазоне напряжений 85 — 256 Вольт!
Перейдем к делу. Нам очень понравилась светодиодная лампа Kreonix STD-JCDR-6W-GU10-COB/WW, разработанная российскими инженерами и произведенная компанией Kreonix.
Мы ее протестировали и остались весьма довольны высокой яркостью светодиода, температурным режимом и работой драйвера (стабилизатора тока) при различных питающих напряжениях. После чего, рекомендовали эту лампу к реализации нашим партнерам.
Лампа получилась универсальная. Кроме использования новой светодиодной лампы Kreonix STD-JCDR-6W-GU10-COB/WW в точеных потолочных светильниках, в подсветке декоративных ниш и в акцентированной подсветке интерьеров, по нашему мнению, лампа подойдет и для уличного использования, при соответствующей защите ее от внешних воздействий.
Из этой лампы мы и будем делать светодиодный прожектор своими руками.
В отличие от готовых светодиодных прожекторов лампа Kreonix STD-JCDR-6W-GU10-COB/WW светит не на 180 градусов, рассеивая драгоценный свет по сторонам и в небо, а лучом с углом раскрытия 30 градусов. Это то что надо для прожектора! Ведь при той же мощности светодиода можно осветить объекты, расположенные в несколько раз дальше!
В качестве корпуса мы использовали корпус от старого прожектора под 150 Вт. Но можно купить и новый. Стоит он очень дешево. Галогенный прожектор пришлось разобрать и удалить ненужный керамический патрон.

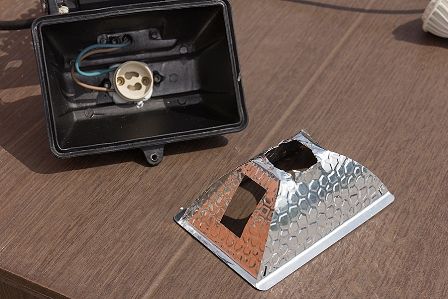

В центр корпуса, силиконовым герметиком, мы приклеили новый патрон под цоколь GU10. Клей мы использовали, чтобы не заморачиваться с изготовлением механического крепления патрона. Ведь никаких специальных станков и инструментов у нас под рукой не было.
В центре рефлектора из фольги, который стоял в прожекторе, мы вырезали маникюрными ножницами отверстие, в которое должен пройти цоколь светодиодной лампы Kreonix STD-JCDR-6W-GU10-COB/WW.
Сборку светодиодного прожектора мы начали не дожидаясь, пока схватится силиконовый герметик. Это сделано не только из-за нашей торопливости, но и для контроля направления светового потока от лампы. К тому же, светодиодная лампа Kreonix STD-JCDR-6W-GU10-COB/WW с патроном точно помещается в корпусе и при закрытом стекле, слегка прижимается им.
Это лучший способ фиксации лампы с патроном на время полимеризации клея-герметка!
Провода от патрона мы вывели в монтажную коробку на корпусе прожектора. А вот место прилегания стекла к съемной рамке пришлось дополнительно герметизировать силиконовым (прозрачным) герметиком. На всякий случай, мы загерметизировали и другие неплотности и зазоры.
После сборки мы включили лампу в сеть и порадовались — у нас получилось! Светодиодный прожектор с весьма замечательными характеристиками мы сделали своими руками! Кстати, места в корпусе хватит и на две светодиодные лампы, если установить их рядом. Но такая яркость нам сейчас не нужна.

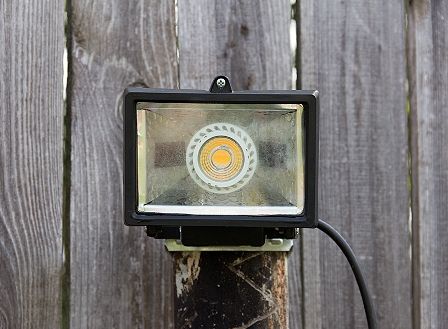

Сразу после сборки, если погода не дождливая, мы закрепили наш новый светодиодный прожектор на столбе, подключили его к линии фотореле и с нетерпением ждали наступления ночи, чтобы сравнить свет самоделки с имеющимися на территории заводскими светодиодными прожекторами FL-10, мощностью 10 Вт…
…Мы не разочаровались! Узкий луч лампы Kreonix STD-JCDR-6W-GU10-COB/WW пробивал темноту примерно в 5 раз дальше, чем больший по мощности FL-10, подсвечивая то, что надо нам!
И, еще. Качество герметизации корпуса вы можете проверить после дождя: на внутренней стороне стекла не должно быть конденсата.
Устаревшие галогенные прожекторы в последнее время повсеместно заменяются системами освещения на светодиодах, которые имеют более высокую эффективность, но стоимость таких устройств на порядок выше.
Мастера знают, как собрать светодиодный прожектор своими руками. Для этого придется купить необходимые детали, подготовить инструменты и освоить простые навыки.
Последовательное подключение
При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.
Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).
Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:
Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ – конечно, последовательным!
Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.
Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.
Вот пример готового устройства:

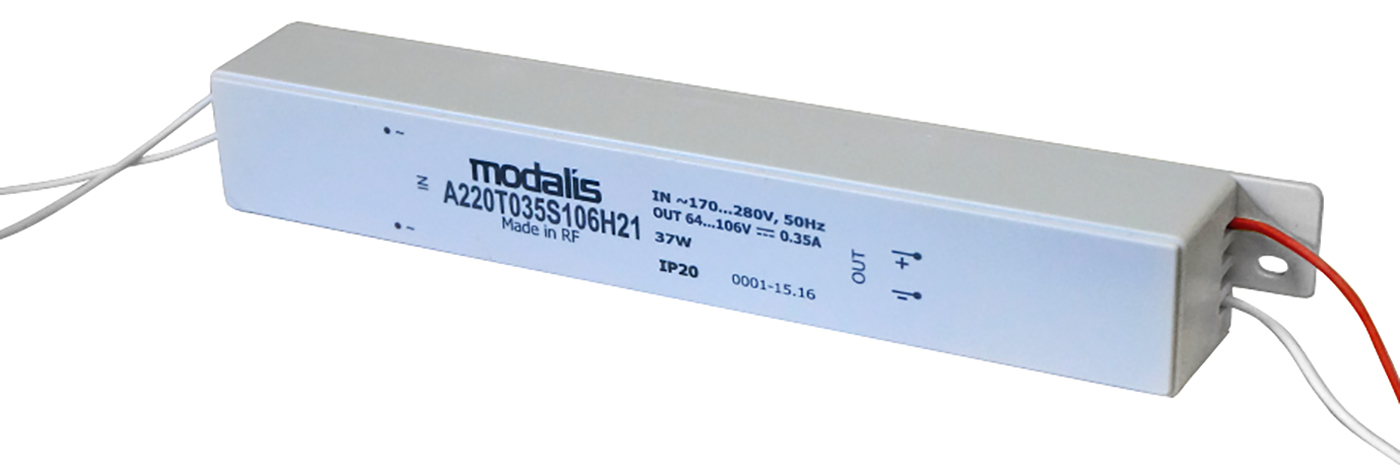

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток – это от него уже не зависит.
И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.
Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.
Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

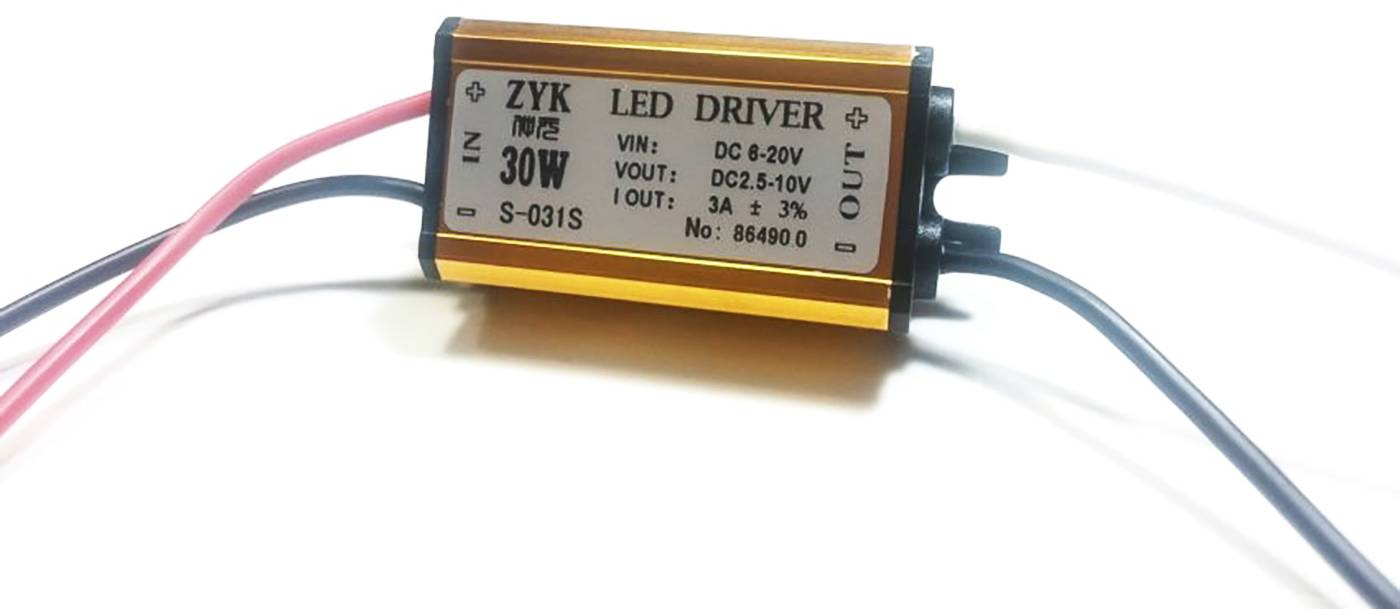

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) – либо через токоограничительный резистор, либо через токозадающий драйвер.
Преимущества диодов перед галогенными, люминесцентными, энергосберегающими и лампами накаливания
Фонари на базе светодиодных модулей имеют целый ряд технических и эксплуатационных преимуществ перед устаревшими ламповыми аналогами:
- Основным преимуществом является малое энергопотребление и высокая экономичность приборов на базе led-модулей. Потребляя в 8-12 раз меньше электроэнергии, светодиодные лампы дают такой же по яркости световой поток. Это существенная экономия средств, а когда речь идет о промышленных масштабах, когда на промышленных производствах освещение осуществляется, к примеру, сотней 500 ваттных фонарей, которые мотают энергию круглосуточно, снижение потребления в 10 раз приведёт к колоссальной экономии средств.
- Качество светового излучения. В отличие от устаревших аналогов на лампах, светодиодные фонари дают максимально равномерное, лишенное подёргиваний и мерцаний освещение на всей площади и дальности. Это, во-первых, максимально комфортная среда для глаз, не несущая угрозы зрению и зрительного дискомфорта. Во-вторых, идеальная и неискаженная цветопередача, которая на многих промышленных производствах может быть среди основных приоритетов, в связи с деятельностью производства.
- Долговечность и надежность. Светодиодные модули не зависят в эксплуатационном плане от количества включений и выключений. Если вы используете светодиодный прожектор с датчиком движения, этот момент очень актуален. Ввиду постоянного реагирования на движение, прожектор будет постоянно включаться и выключаться. Led-лампы рассчитаны на 100 тысяч и более часов работы, это во много раз больше, чем у любых ламп. В совокупности с простотой и надежностью конструкции, современными материалами, устойчивыми к механическим воздействиям, набор этих технических характеристик делает светодиодные фонари идеальным выбором для подсветки любых объектов, дач, промышленных производств, домов, улиц и площадей.
- Безопасность и экологичность. Светодиодные модули собираются из современных экологически чистых материалов. Они не нуждаются в каких-то специальных способах утилизации. Когда светодиодный фонарь вышел из строя, вы можете заменить светодиодный модуль, а закончивший срок своей жизни старый просто выкинуть в мусорное ведро. Абсолютно без каких-либо опасений за своё здоровье. Безопасность светодиодного светового оборудования является самой высокой. Оно работает на малых токах, а значит, если вы решите сделать подключение сами и допустите некую ошибку и, возможно, получите удар током – он не будет столь опасен, как в случае с обычными лампами. Что касается эксплуатационных технических характеристик – светодиодные модули во время работы не нагреваются выше 90 градусов, что делает их максимально пожаробезопасными.

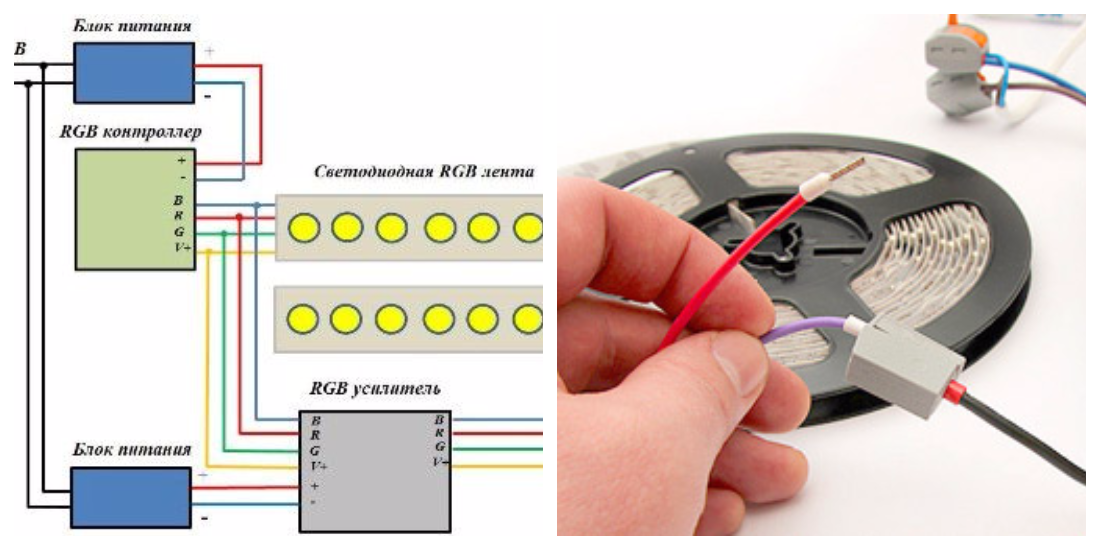

- Надежность, простота и гибкость использования. Светодиодные модули могут работать без повреждений даже при сильных скачках напряжения в сети. Подключение весьма простое, с ним справится практически любой. Конструкция прожектора тоже проста и надежна. Для того, чтобы заменить модуль когда он исчерпает свой ресурс работы, достаточно будет открутить несколько болтов и разобрать корпус прожектора. Дальше, руководствуясь многочисленными схемами и помощью интернета, отсоединить старый модуль и подключить новый. Затем опять собрать корпус, поместить прожектор обратно, прикрутив корпус к креплению на поверхности, где был установлен фонарь. Если вам нужна подсветка не только в стандартном дневном варианте – достаточно приобрести цветной RGB прожектор, он может менять цвет в очень широком диапазоне оттенков.
Недостаток же есть только один
Единственный минус – достаточно высокая стоимость, перекрывается совокупностью плюсов более чем полностью. То, сколько прослужит светодиодная лампа и качество излучаемого света, по итогу, приведут к существенной экономии и средств, и нервов, и времени.

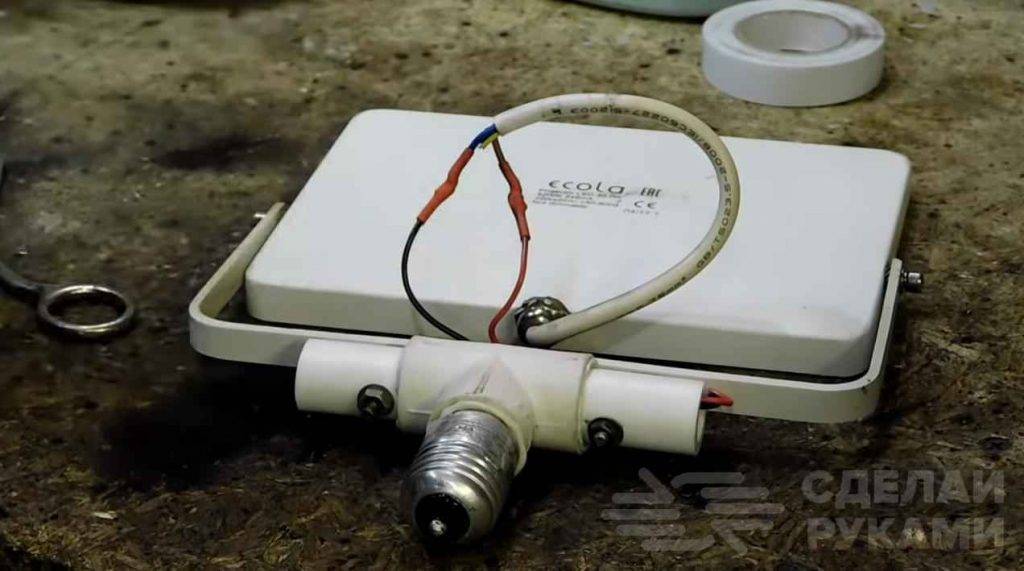

Подключаем к электросети
Подготавливается инвентарь и материалы:
- шуруповёрт;
- пассатижи;
- острый нож;
- изолента;
- паяльник;
- провода.
Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).
Кроме того, лучше подбирать провод того же металла, что и на приборе.
Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

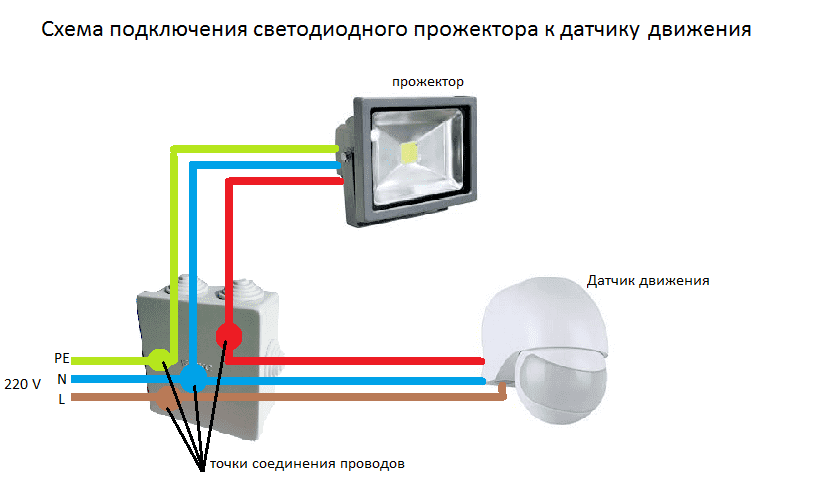

Схема подключения сенсорного прожектора с фотореле к датчику освещения

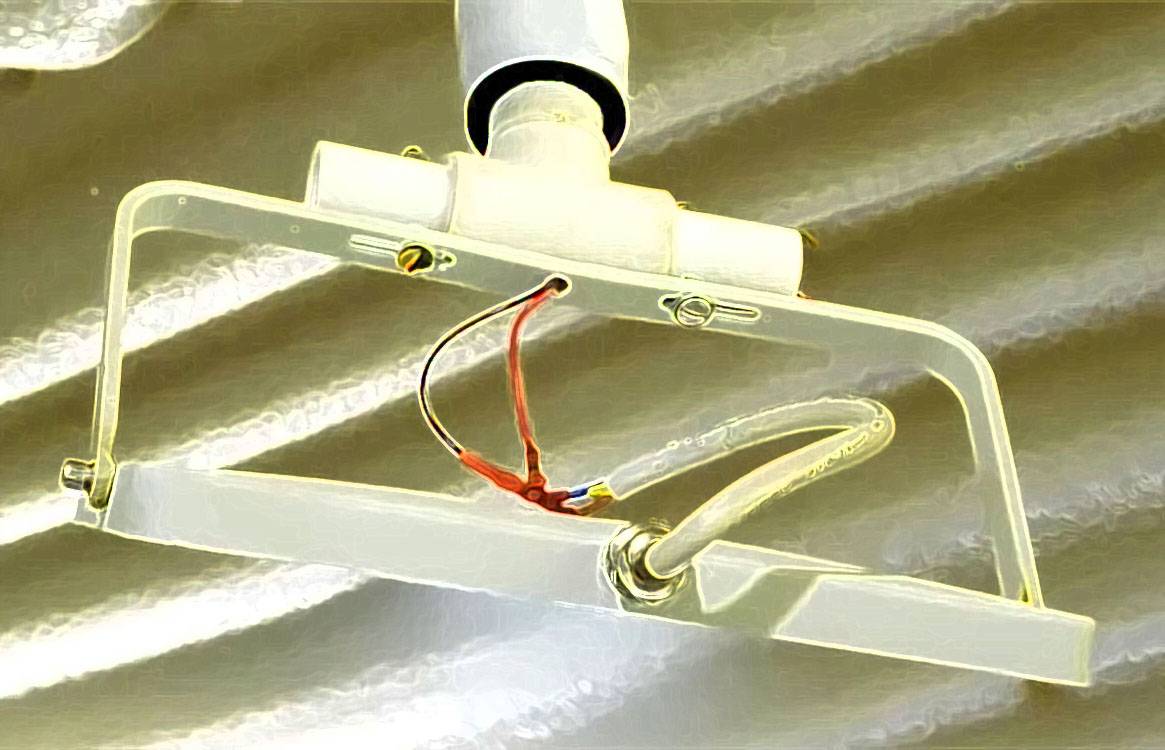

Провод разбирается на жилы. По цвету подбираются соответствующие контакты.
Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.
Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.
Места соединения проводов тщательно обматываются изолентой.
Если вы решили отдать предпочтение современным лампочкам дневного освещения, необходимо знать, как подключить лампу дневного света самостоятельно. Об этом подробно описано в статье.
Виды ламп освещения и их характеристики смотрите в этом обзоре.
Заключение
Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!
Электрическая схема светодиодного прожектора

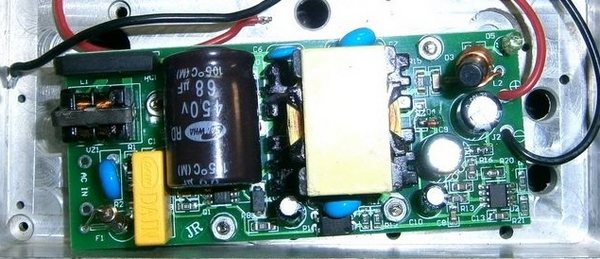

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.
Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.
С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.
Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.
Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).
Причина перегорания светодиодной матрицы в прожекторе
Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.
Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.
После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.
Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.
Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.
Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.
Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и нанесена свежая термопаста.
Техника безопасности и рекомендации по эксплуатации
Для исключения несчастных случаев и порчи имущества следует соблюдать следующие правила:
- работа с электрическими приборами должна осуществляться сухими руками. Также это касается погодных условий. Если на улице повышенная влажность или идет дождь, то от монтажных мероприятий следует отказаться;
- перед установкой прожектора необходимо обязательно удостовериться в отсутствии электрического тока;
- напряжение сети должно быть не больше 220 В;
- запрещается установка прожектора вблизи от мощных электрических приборов;
- не допускается применение химических средств рядом с прожектором.
Для поддержания осветительного прибора в хорошем состоянии, а также продления срока его службы необходимо соблюдать требования по уходу за ним. Стоит отметить, что светодиодный прожектор не нуждается в излишнем обслуживании.
Прежде всего нужно отказаться от чистящих средств, в основе которых используется растворитель. Если прибор вышел из строя, достаточно отсоединить его от сети, при этом не разбирая. Осуществляя установку осветительного прибора, необходимо обеспечить ему заземление.
В данной статье мы ответили на вопрос, как подключить прожектор к сети, а также рассмотрели конструктивные особенности и основные требования при использовании этого осветительного прибора.
Помимо яркого и мощного освещения, данное устройство обеспечивает безопасность при эксплуатации как для людей, так и для природной среды, а также экономию электроэнергии, обусловленную применением светодиодных источников света. Несмотря на достаточную простоту, монтажные мероприятия все-таки рекомендуется доверить специалистам.
Преимущества переделки
При этом вы получите:
экономию электроэнергии (в 2 раза)
большую освещенность
меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
отсутствие вибрации и противного звука дребезжания от балластного дросселя
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
Этапы сборки прожектора
Порядок создания готового изделия следующий:
- Подготовить корпус, из старых корпусов удалить все лишнее, чтобы получилась пустая коробка, заднюю часть отделать фольгой.
- При необходимости высверлить в корпусе дырки для вентилирования (при установке радиатора или кулера).
- Собрать все светодиоды вместе в одну конструкцию, закрепить их на основании (плате).
- Подвести к контактам провода, вывести на наружную часть корпуса.
- Установить готовую конструкцию внутри корпуса, закрепить клеем.
- Для мощного прожектора поставить радиатор вместе со светодиодной платой (приклеить).
- Вытащить провода наружу, закрепить герметиком (это позволит исключить попадание влаги и грязи внутрь).
Для подключения в сеть надо заранее подвести провода электропередачи в нужное место
Важно не перепутать полярность проводов, иначе диоды могут сгореть или не будут работать. Обязательно устанавливается драйвер для стабилизации напряжения
Места стыков проводов изолируются гофрой или пластиковым чехлом. Готовую конструкцию закрепляют на улице.
В результате таких действий будет готов самодельный прожектор с направленным освещением и высокой яркостью. Минус в том, что при нестабильном напряжении надежность изделия будет ниже, поскольку скачки могут вызвать перегорание диодов.
Исправить такой недочет поможет монтирование двух резисторов с сопротивлением 1 – 2 Ом. Это позволит получить действительно качественную конструкцию не хуже тех, что реализуются в магазине.
Осветительные приборы нового поколения кардинально отличаются от старых моделей. Они экономичны, демонстрируют высокую мощность и практически не нуждаются в обслуживании.
Устойчивый спрос на качественные источники света вызвал появление на рынке большого количества изделий из стран Юго-Восточной Азии, которые не отличаются ни надежностью, ни долговечностью.
Светодиодный прожектор, изготовленный своими руками, позволит получить достаточно качественное изделие. Рассмотрим, как сделать дешевый и вполне работоспособный прожектор из подручных средств.
Конструкция светодиодного прожектора проста. Основными элементами устройства являются:
- Драйвер.
- Светодиод.
Драйвер – это блок или источник питания, который получает стандартные 220 В и преобразует их в питание, необходимое для работы светодиодного фонаря. Особенностью драйверов, отличающей его от адаптеров, является акцент не на напряжение или мощность, а на стабильную силу тока (у адаптеров главный параметр – напряжение).
Светодиод в данном случае представляет собой не отдельный элемент, а сборку из нескольких единиц, обладающих одинаковыми характеристиками. Они изготавливаются по специальной технологии, позволяющей получать идентичные кристаллы. Набор кристаллов, подключенных последовательно-параллельно, составляет светодиодную матрицу или LED-cheap. Отличительной особенностью матрицы является большое выделение тепла, разрушающего кристаллы и требующего охлаждения или отвода при помощи радиаторов.
Помимо основных узлов, прожектор состоит из следующих элементов:
- Корпус.
- Отражатель.
- Линза.
Назначение корпуса понятно без объяснений. Фокусирующая линза создает компактный и направленный световой поток, более концентрированный и плотный. Роль отражателя несколько иная, чем в обычных прожекторах. Первоначальная оптика светодиода выдает пучок света с углом раскрытия 120°. Поэтому функцией отражателя является не столько отражение разнонаправленных лучей, сколько уплотнение потока.
