Подключение электроплиты своими руками к сети 220 В
Чтобы подключить электроплиту к сети 220 В, вы должны иметь при себе трёхжильный кабель, трехконтактные розетка и вилка, которые имеют силу тока не меньше, чем 32 А. Чтобы не возникало лишних вопросов, хочу заметить, что в наше время производят электроплиты, которые ничем не отличаются по тому, как нужно их подключать. Поэтому, вопросы по типу, как подключить мою электроплиту от определённой фирмы, должны сразу отпасть. Единственное, чем они могут отличаться, это тем, какие у них крышки, прикрывающие клеммную коробку в корпусе. Так же она может иметь разнообразные способы крепления. Что находится внутри необходимого нам пространства абсолютно идентично.
Подключение кабеля к вашей электроплите
Схема подключения электроплиты достаточно проста. Во-первых, вам нужно подсоединить кабель для подключения электроплиты. Внизу задней панели имеется клеммная колодка. Вы ее сразу узнаете, потому что именно на нее выведены совершенно все проводники. рядом с ней, обычно, находятся небольшие схемки, в которых описано то, как подключаться в различных сетях.
Так как мы подробно описываем подключение электроплиты при сети в 220 В, то на схемах необходимо найти именно ее. Проверьте все ли контакты на вашей плите соединены примычками, если нет, то следуйте следующим указаниям. На вашей плите вы должны соединить примычкой первый, второй и третий контакты. Это и будет наша фаза, она имеет красный, коричневый проводник. Вторая примычка должна соединять четвертый и пятый контакты, образовывая нейтраль, имеющую голубой или же синий проводник. А шестой контакт — земля, он имеет зеленый или желтый проводник. Наиболее надежно будет, если, перед подключением ваших контактов, вы сожмете их контактными пластинами. Соблюдайте все цветовые маркировки, чтобы далее не совершить ошибки.
Как установить вашу вилку
Во втором шагу подключение электроплиты своими руками необходимо произвести установку самой вилки. Как уже пояснялось выше, нам нужна силовая вилка, а все силовые вилки имеют разборную конструкцию. Вы должны окрутить крепежные винты, их, обычно, два, и снять крышку от контактов. В этом шаге лучше всего сразу снять и фиксирующую планку, которая придерживает кабель. После снятия защитной изоляции, которая находится с края от гибкого кабеля, проводники должны расправиться. Конец кабеля, снятый от изоляции, необходимо провести к корпусу нашей вилки.
Далее взаимодействуют прижимные винты и жгутики, в которые скрутились многожильные проводники. А именно, жгутики должны скрутиться вокруг контактов, а вышеперечисленные прижимные винты должны затянуть их.
То, как вы подключите все проводники, — очень важно, потому что от этого зависит вся остальная работа. Не торопитесь и делайте все аккуратно и правильно. Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем
В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль». Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись
Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем. В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль»
Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись
Как же найти, где какой проводник
Чтобы подключить электроплиту в домашних условиях нужно иметь четкое представление о том, где именно находится наша «фаза», «земля» и «ноль». Без этих знаний подключить электроплиту будет невозможно. Найти наше землю будет очень легко. Обычно она располагается где-то наверху или внизу, но отдельно от всех остальных. Остальные два контакта надо находить с помощью индикатора напряжения. Как он работает? Вы должны установить индикатор туда, где находится ваша фаза, а реакцию смотрите по светодиоду на корпусе. В том случае, если наш светодиод загорается, значит напряжение поступает, следовательно это наша «фаза». А у нуля напряжение не проходит, поэтому светодиод не должен загореться.
Алгоритм как подключить комбинированную плиту в квартире
Если у вас до этого стояла электрическая плита, то изначально потребуется заключить договор на поставку газа. Чтобы это осуществить, необходимо предоставить в службу газового хозяйства следующие документы:
- подтверждение собственности;
- техпаспорт на жилое помещение (квартиру);
- справка о составе семьи;
- договор на техобслуживание;
- паспорт на газовый счётчик;
- абонентская книжка.
Однако самостоятельно подключение плиты к газопроводу запрещено на законодательном уровне
Если газовая служба при проверке заметит это нарушение, то наложит штраф и может расторгнуть договор на поставку газа. Тем не менее можно соединить плиту с газовой магистралью и электросетью, но не включать, а вызвать мастера, который проверит все соединения и даст добро на подключение. Такой способ позволяет сэкономить деньги на услугах от Горгаза, но без навыков в подобное работе или при халатном подходе к тому делу лучше не лезть.
Если вы решили всё-таки самостоятельно осуществить подключение, то лучше не отклоняться от следующего алгоритма действий:
- Провести силовую линию и установить розетку с заземлением рядом с предполагаемым местом расположения печи.
- Установить плиту на ровной поверхности либо отрегулировать высоту ножек с помощью уровня. Наклонная поверхность не позволит еде готовиться равномерно.
- Резьба гибкого шланга обматывается лентой ФУМ, после чего подключается к газовой трубе и затягивается ключом.
- Аналогично шланг подключается к прибору.
- Подключение устройства к электросети. Электрики советуют напрямую этого не делать, а только через розетку.
- Проверить герметичность соединений густым мыльным раствором под наблюдением мастера, тем самым сделав своё самостоятельное подключение законным.
- Проверить работоспособность конфорок и духового шкафа.
Самостоятельное подключение любой газовой техники – дело небезопасное, поэтому очень важно отнестись к этому делу предельно внимательно, не пренебрегая проверкой каждого соединения. Экономия пяти минут в дальнейшем может обойтись очень дорого. Источник статьи: http://dns-magazin.ru/v-kuhne/shema-konforki-elektroplity.html
Источник статьи: http://dns-magazin.ru/v-kuhne/shema-konforki-elektroplity.html
Типы соединения
Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.
Включение через клеммную коробку
Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.
Включение через розетку
Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.
Существуют три типа силовых розеток:
отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;
белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;
европейские, заземляющий контакт которых плоский и размещен снизу.
Как правильно заземлить электроплиту
Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.
В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.
Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.
Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.
Чего нельзя делать ни в коем случае
Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.
Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.
Исследование квартирного щитка
Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.
Создание заземляющего контура
Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

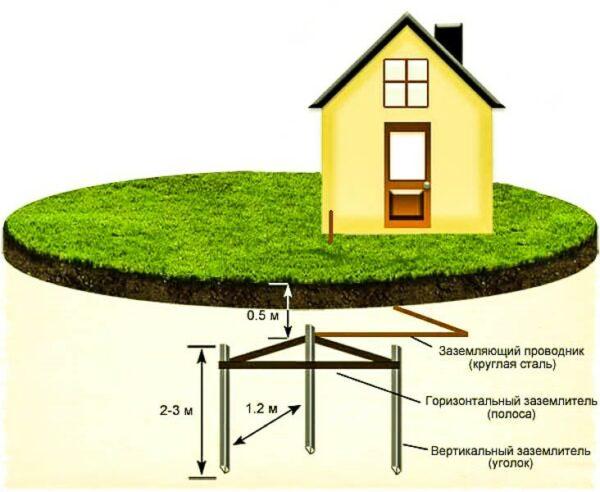

- В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
- Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
- От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
- Проволока выводится до уровня окна квартиры.
- Изнутри, по полу или выше, выводится кабель заземления плиты.
- Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.
Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.
Пассивная защита
Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.
- Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
- На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
- Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.
Диэлектрический коврик убережет от поражения электрическим током
Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.
Нюансы подключения ТЭНа и его проверка
На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения. О них мы и поговорим в этой статье. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. ТЭН Е3-Е5 — это духовой шкаф. Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. При однофазном питании производим одно измерение — между фазой и нулем
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным. Итак, первым делом подключаем провод к автомату на распределительном щитке. Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии
В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения: 1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт
Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения: 1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.
Подключение конфорок электроплиты своими руками
На схеме также можно найти элемент с обозначением Т Землю определить еще проще: это контакт вверху или внизу.
Контакты необходимо качественно заизолировать. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги.
Тут уж выбирать вам. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя. Розетка электроплиты обязательно должна быть заземлена Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть. Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Ремонт электроплитки 3
Электричество, сантехника, установка бытовой техники. Просто о сложном
Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа.
Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Цены на популярные электрические кухонные плиты Электрические кухонные плиты Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.
Я сменил фазу для подключения ТЭН-ов духовки, так как у меня не нашлось термоизолированного провода достаточной длины. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. Испытания прошли успешно. Первый шаг Выбираем место для установки прибора. Оно производится переключателем S1. Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.
Подпишитесь!
Шаг 2 — Установка розетки Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. В плите реализована возможность управления интенсивностью нагрева
Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Подключение узлов Мечта 8: Во втором положении включаются контакты Р, Р На схеме видны установленные резисторы. В таких ситуациях приходится обходиться электрическими плитками
Довольно часто схема имеется на нижней стороне конфорки в виде оттиска
В таких ситуациях приходится обходиться электрическими плитками. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска.
Каждый нагреватель на конфорке имеет 6 режимов регулировки. По окончании процесса необходимо свериться с эталонным значением. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно! После этого защитная коробка закрывается крышкой. ВЫПУСК 27 ТЕХНЫЧ ОБЗОР ПЛИТОК ЛЫСЬВА ВСЕХ МАРОК ЧАСТЫЙ БРАК ПЛИТОК ЛЫСЬВА, СМОТРИМ!!!
Схемы
Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:
- однофазной;
- двухфазной;
- трехфазной.
Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.
Одна фаза
Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:
- одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
- вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
- последний остается свободным и будет использоваться для заземления.
При соединении провода распределяются следующим образом:
- фаза (черный или коричневый) на L1,2 или 3;
- ноль (синий) на N4 или 5;
- для заземления используется шестая клемма с обозначением PE.
Две фазы
Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:
- одна перемычка ставится на L1 и L2;
- другая на N4 и N5;
- L3 и винт для заземления остаются свободными.
Чтобы подключить такую схему:

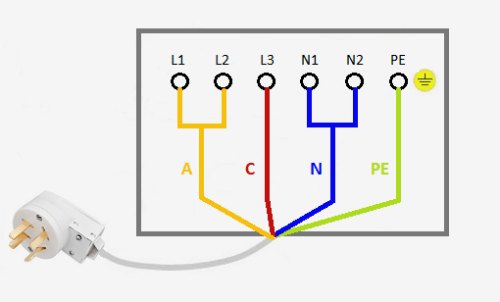

- желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
- жила в красной обмотке идет на расположенную рядом клемму L3;
- синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
- желто-зеленая предназначена для заземления.
Три фазы
Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:
- на фазу A, контакт L1 идет желтая;
- на фазу B, контакт L2 – зеленая;
- на фазу C, контакт L3 – красная;
- для расположенных рядом нулевых клемм предназначена синяя;
- для заземления светло зеленая или желто-зеленая.
При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.
Выбор вида электромонтажа
Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).
Разводка линии открытым способом
Преимущество заключается в следующем:
- поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
- более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
- удобно добавлять новые точки разветвления.
Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.
Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.
Преимущество:
- не портит интерьер комнат своим видом;
- является пожаробезопасной;
- дешевле, чем наружная.
- вероятность повреждения значительно меньше;
- высокая долговечность всех элементов.
Среди недостатков выделяют:
- сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
- при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
- запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
- для электромонтажных работ нужно больше опыта и набор инструментов.
Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.
Схемы подключения популярных плит
Мечта 8
Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:
- ТЭН Е1+ Е2,
- ТЭН Е3-Е5,
- S1-S4,
- F,
- индикаторы.
ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.
Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.
Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт
За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.
Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:
- всё начинается с контакта ХР,
- потом идёт реле F,
- Р1-2,
- Е4-5 + Е3,
- Р2-3.
Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.
Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:
- F,
- Р1-1,
- Е3,
- Р2-3.
Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.
Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.
Электра 1002
Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.
Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.
Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.
За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.
За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.
За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.
Внимание! Моторедуктор обозначается как большая буква M
Схемы для других популярных моделей
Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.
Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.
С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.
Алгоритм замены конфорок электроплит
- Перед началом работ не забудьте выключить плиту из сети!
- Откручиваем по периметру саморезы, на которых держится верхняя панель электрической плиты.
- Снимаем верхнюю панель и изучаем способ крепления конфорок к панели.
- Находим винт крепления конфорки к монтажной планке и откручиваем его. Здесь вам понадобится ключ на 10.
- Фотографируем схему подключения проводов к конфоркам и снимаем провода по одному. После освобождения от креплений и проводов старая конфорка легко снимается. Новая конфорка такого же типа имеет точно такие же разъемы для подключения питания.
Монтаж новой конфорки производится в обратном порядке: присоединяем провода, закручиваем винт крепления, водружаем верхнюю панель на место, не допуская защемления проводов твердыми и острыми деталями плиты во избежание их перетирания. Закрепляем панель саморезами. Теперь вы знаете, как заменить конфорку на электроплите. В целом всё очень не сложно. Но, если что-то из приведенного инструктажа осталось для вас не понятным, или же устройство вашей плиты принципиально отличается от представленного в обучающем материале, то не рискуйте и поручите ремонт электроплит профессионалам. Для того чтобы оформить вызов мастера, заполните простую форму обратной связи непосредственно на сайте: alm-remont.com . И самый главный момент, который следует учитывать, чтобы ремонт электроплит всегда был успешным.
Нужно правильно выбрать конфорку на замену. Мощность новой конфорки должна совпадать с номинальной мощностью, указанной на старой конфорке. Кроме того, конфорка должна быть такого же диаметра, как старая, потому что иначе новая конфорка попросту не поместится на верхней панели. Если вы затрудняетесь с подбором, то просто обращайтесь на Alm-remont, и мастера сами диагностируют поломку, подберут запасные детали, установят их на вашу электроплиту и дадут гарантии на работу и установленные запчасти.
К слову, заплатите вы за запчасти в этом случае гораздо меньше, чем если будете покупать их самостоятельно и самостоятельно устанавливать на свою плиту. Но, решать, конечно же, только вам. Собственно, именно для этого и предназначены уроки ремонтного мастерства, чтобы у вас всегда был выбор: ремонтироваться самостоятельно или обратиться в специализированный сервис.
Поэтому желаем успешного освоения всех премудростей ремонта бытовой техники тем, кто твердо решил научиться справляться с бытовыми неурядицами лично, и бесперебойной работы всех технических устройств всем остальным!
Замена конфорок на электроплите — сложный и опасный процесс, который должен исполнять только профессиональный мастер по электрике. Неправильная смена конфорки может привести к пожару или полной неисправности оборудования, поэтому не стоит самостоятельно пытаться заменить неисправные конфорки, всегда к вашим услугам и готова произвести ремонт в кратчайшие сроки.
Монтаж кабеля
Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля. Прежде чем приступать к этой работе, необходимо проштробить стену. Если хочется скрыть укладку в стене, потребуется значительно больше времени, однако это поможет сохранить эстетику интерьера.
Чтобы смонтировать кабель, нужно обеспечить соединение розетки либо клеммника с электрощитом с помощью кабеля.
Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами. Для того варианта нужно будет использовать внешний короб. Чтобы осуществить штробление и укладку в коробе, нужно выбрать наиболее короткий маршрут.
Но есть и более простая в исполнении альтернатива, которая особенно распространена в домах с деревянными стенами.
Требования к защитному автомату и проводке
Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.
На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.
Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.
Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине
При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.
Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.
Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.
С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.
При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять
Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:
- 3-5 кВт – сечение провода 2,5 мм²;
- 5-7,5 кВт – 4 мм²;
- 7,5-10 кВт – 6 мм².
Для трехфазной сети применяют 5-жильный провод 2,5 мм².
Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.
А сейчас разберем, в каком порядке лучше выполнять все действия.
