Как подключить блок розеток

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

1. Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
2. Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.

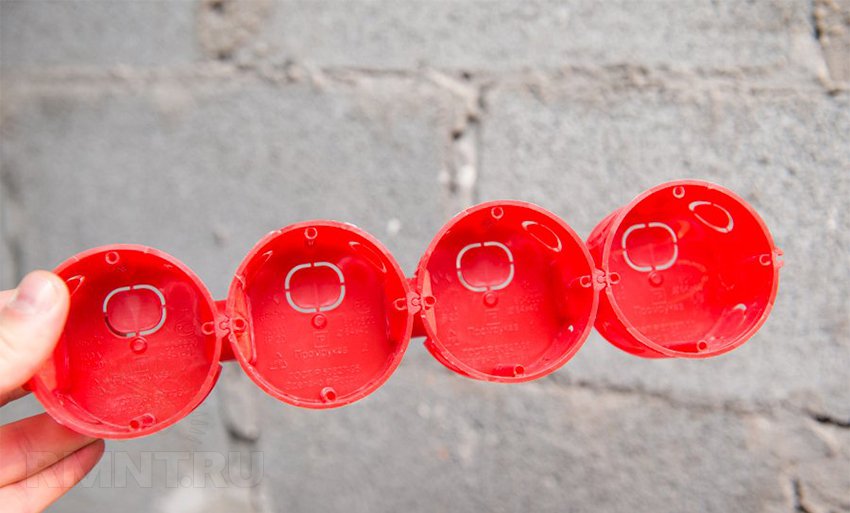

3. Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
4. Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Подготовка и крепление подрозетников

Этот этап требует особенно подробного рассмотрения. Дело даже не в том, что процесс установки подрозетников труден или малопонятен – просто это весьма деликатная работа.

Для начала подготовьте подрозетник(и) для монтажа: удалите ненужные соединительные элементы, а также заглушки, предназначенные для проведения эклектрокабеля.

Примерьте подрозетник с протянутым кабелем в заранее подготовленное отверстие на стене. Он не должен сидеть неровно, выпирать, быть наклоненным в какую-то сторону
. После примерки приступайте к подготовке отверстия в стене для крепления.

Удалите пыль со стены с помощью щетки. Затем нанесите слой специальной грунтовки. Это обеспечит надежность и долговечность установки.

После того как грунтовка высохнет, наносите шпаклевочную или штукатурную смесь на основе гипса внутрь отверстия. Вы так же успешно можете использовать и обычный алебастр. Главное, работайте быстро, т.к. гипс имеет свойство быстро высыхать
.

Вставьте в только что нанесенный слой гипсовой смеси подрозетник с продетым внутрь кабелем. При монтаже ориентируйтесь на намеченные вертикальные и горизонтальные оси
. Подрозетник также должен быть установлен вровень со стенкой.

Не спешите удалять попавшую внутрь подрозетника смесь: ее намного удобнее убирать, когда она засохла.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

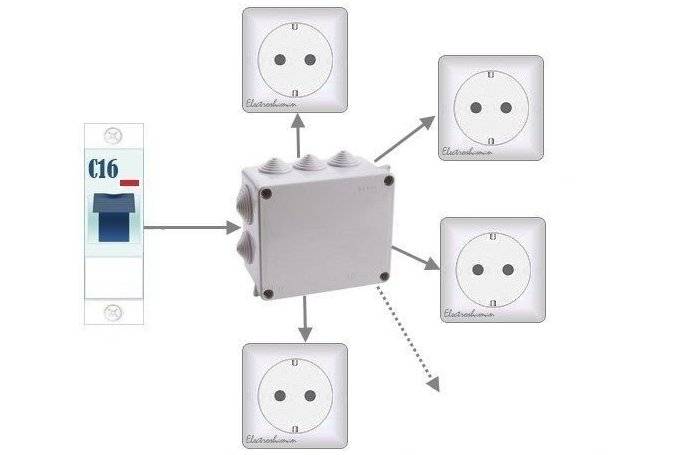

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

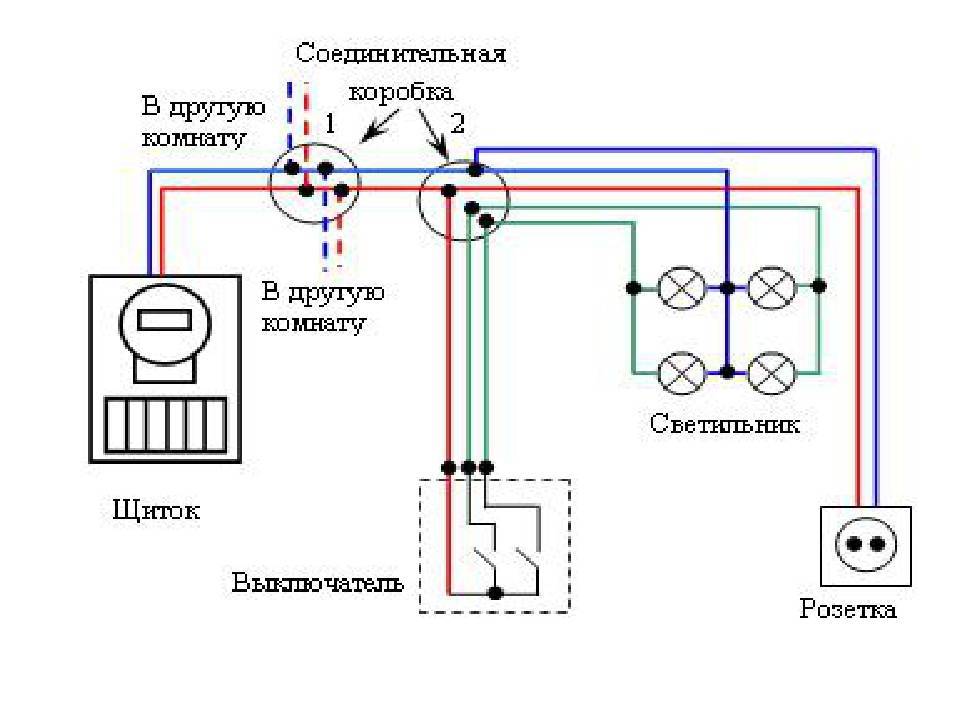

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом — замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение. перенести

перенести

Высверливание отверстия

Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

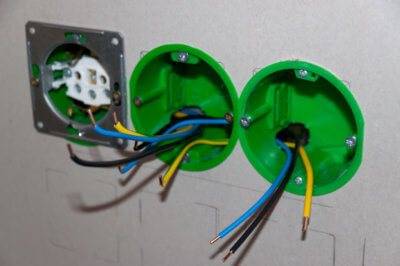

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

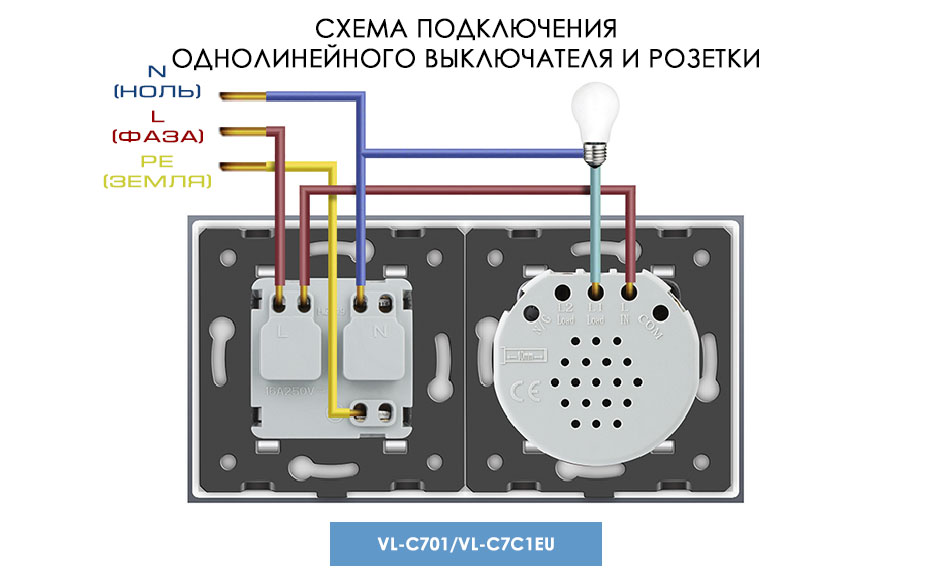

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Жёлто-зелёная жила подключается к контакту заземления розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Нулевая жила подключается только на розетку, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

В последнюю очередь коммутируется сигнальная жила, которая пойдёт на осветительные приборы

Watch this video on YouTube

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора

После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. 1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
   2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
   3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
   4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
   5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
   6. Все оголенные участки проводов обматывают изоляционной лентой.
   7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
   8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см. В противном случае коробки не станут на место

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены. С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.
