Причины установки нового счетчика, и нужно ли его поверять?
Существует несколько причин установки нового прибора:
- повреждение электропроводки;
- повреждение целостности счетчика;
- слишком нагруженный режим работы прибора.
Новые электросчетчики проходят быструю поверку на наличие деформации, которая может случиться при транспортировке.
Также происходит проверка на соответствие учета энергии классу точности и наличие дополнительных устройств, искажающих работу счетчика.
Срок хранения на складе однофазных счетчиков — 2 года, для трехфазных — 1 год. Если при покупке вы обнаружили, что эти сроки превышены, то перед установкой прибор необходимо подвергнуть поверке.
Кто должен менять газовый счетчик и по какой причине, читайте здесь.
Класс точности прибора учета электрической энергии
Класс точности прибора учета электрической энергии – это максимальная допустимая погрешность, с которой данный прибор измеряет расход электрической энергии, выраженная в процентах. Класс точности также указывается в техническом паспорте электросчетчика.
Класс точности
Постановлением Правительства Российской Федерации от 04.05.2012 N 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» регламентированы классы точности для измерительных приборов в зависимости от места их установки:
- физические лица – 2,0 и выше;
- на вводах многоквартирных жилых домов – 1,0 и выше;
- иные потребители с мощностью до 670 кВт – 1,0 и 0,5S (возможно, выше);
- потребители с мощностью свыше 670 кВт — 0,5S и выше;
- поставщики электрической энергии – 1,0 либо выше и 0,5S либо выше в зависимости от мощности в электрической сети;
- организации, занимающиеся производством электрической энергии, — 0,5S и выше.
Примечание. Таким образом, при выборе прибора учета электрической энергии для квартиры вам достаточно остановиться на устройстве с классом точности 2,0, переплачивать за более точный электросчетчик не имеет смысла.
Паспортные классы точности, межповерочные интервалы, сроки службы для наиболее популярных электросчетчиковпредставлены вашему вниманию в нижеследующей таблице.
| Наименование прибра учета | Класс точности | Межповерочный интервал, лет | Срок службы, лет |
| СО-И449М1-1 | 2,0 | 16 | Не менее 30 |
| СО-И449М | 2,0 | 16 | Не менее 30 |
| СО-50 | 2,5 | 16 | 32 |
| СО-5У | 2,5 | 16 | 25 |
| СО-И449 | 2,0 | 8 | 32 |
| СО-И449М1-2 | 2,0 | 16 | Не менее 30 |
| ЦЭ 2726-21Б | 2,0 | 16 | Не менее 30 |
| СО-ЭУ 10 | 2,0 | 16 | Не менее 30 |
| СО-ЭЭ 6705-4 | 2,0 | 16 | Не менее 30 |
| СО-ЭЭ 6705-5 | 2,0 | 16 | Не менее 30 |
| СО-ЭЭ 6706 | 2,0 | 16 | Не менее 30 |
| СО-5 | 2,0 | 16 | 32 |
| СО-И446М | 2,0 | 16 | Не менее 30 |
| СО-505 | 2,0 | 16 | 32 |
| ЦЭ-2736 | 1,0 | 16 | 30 |
| СО-2М2 | 2,5 | 16 | 32 |
| ЭЦР2400 | 1,0 | 16 | 32 |
| СО-2 | 2,5 | 16 | 32 |
| СЕ 102 S7 | 1,0 | 16 | 24 |
| 2,0 | |||
| СОЛО | 1,0 | 16 | Не менее 30 |
| 2,0 | |||
| СО-2М | 2,5 | 16 | 32 |
| СО-И446 | 2,5 | 8 | 32 |
| Меркурий 201.5 | 1,0 | 16 | 32 |
| Меркурий 200.02 | 1,0 | 16 | 32 |
| Меркурий 230 | 1,0 | 10 | 32 |
| Меркурий 231 | 1,0 | 10 | 32 |
| Энергомера СЕ 102 | 1,0 | 10 | 32 |
| Энергомера СЕ 301 | 1,0 | 10 | 32 |
| СТК-1 (Украина) | 1,0 | 6 | 32 |
| СТК-1 (Беларусь) | 1,0 | 8 | 32 |
| СТК-3 (Украина) | 1,0 | 6 | 32 |
| СТК-3 (Беларусь) | 1,0 | 8 | 32 |
| НЕВА МТ 113 ASOP | 1,0 | 16 | 30 |
| НЕВА МТ 124 | 1,0 | 16 | 30 |
| Нева 303-1SO | 1,0 | 16 | 30 |
Примечание. Постановление Правительства Российской Федерации от 04.05.2012 N 442 также гласит о том, что счетчики электроэнергии с классом точности ниже 2,0 подлежат замене после истечения установленного для таких приборов межповерочного интервала либо после момента выхода их из строя либо их утраты в случае, когда это произошло до истечения межповерочного интервала.
Нюансы поверки
Монтируя устройство для учета потребляемых коммунальных услуг нужно, чтобы владелец объекта доверял ИПУ, так же как и РСО. На основании данной информации учреждение будет выставлять счета на оплату.
Таким образом, все стороны данного процесса должны быть уверенными в корректности переданных показаний. Ввиду этого при покупке и установки счетчика эксперты рекомендуют узнавать наличие свидетельства и аккредитации от изготовителя. Непосредственно монтаж заказывать у уполномоченных компаний.
Межповерочный интервал электросчетчика имеет особенности в зависимости от места установки – частное домовладение или квартира в МКД.
Посмотрите видео: «Поверка счетчиков электроэнергии. Как сэкономить деньги и время.»
В частном доме
Нередко в частных домовладениях счетчики, контролирующие потребление энергии, устанавливаются на улице. Однако это не является основанием для отказа в предоставлении показаний, поверять ИПУ или соглашаться с выставленными квитанциями.
Примечательно, что чем больше жалоб собственник направляет в РСО, тем корректнее проводятся расчетные операции. Но чтобы составлять претензии на компанию, необходимо со своей стороны соблюсти возложенные обязанности, а именно: вовремя проводить проверку электросчетчиков.
Помимо этого, владелец дома должен представить сотрудникам РСО возможность:
- сверять показания;
- контролировать целостность пломбы;
- вести честный учет в рамках законодательства.
В отношении места, где будет расположен электрический счетчик, также предъявляются требования от РСО. В частности, они касаются соблюдения температурного режима и уровня влажности.
В квартире
Собственник квартиры не обязан заниматься самостоятельно поверкой электросчетчиков. Такие процедуры проводятся РСО или обслуживающей МКД компанией, согласно установленному тарифу. Непосредственно снятие показаний и контроль работоспособности прибора осуществляется бесплатно. Анализ технических параметров ИПУ стоит денег – при этом учитывается период и действующие нормативы.
В месте установки без снятия
Важные элементы на электросчетчике.
Поверка электросчетчика без снятия осуществляется устройством для тестирования и сравнения измеряемой энергии за счет частоты импульсных выходов.
Потребитель направляет заявление в метрологическое учреждение или аккредитованную компанию на проведение обслуживания ИПУ без демонтажа. Согласно поступившему запросу сотрудник организации приходит на адрес с соответствующим оборудованием. Эксперты рекомендуют направлять заявление за 1,5-2 недели, во избежание пропуска межповерочного интервала.
Благодаря мобильности системы фирмы делают проверку, не снимая прибор. Используемое оборудование позволяет анализировать расход ресурса с погрешностью ниже 0,01%. Применяемые устройства бывают однофазными и многофазными, низкой либо высокой мощности.
Калибровочное оборудование анализирует работу отдельных элементов ИПУ. Это позволяет выявить корректное распределение ошибок по частям механизма. На результат работы влияет соотношение тестовой нагрузки на все датчики счетчика.
Куда обращаться для поверки прибора учета расхода электричества
Предприятия, которые специализируются на предоставлении услуг стандартизации и метрологии, проверяют работоспособность и качество измерений счётчика с помощью выездных и лабораторных исследований.
Желательно предварительно согласовать замену устройства с энергопоставляющей компанией. Это позволит избежать неприятностей в виде штрафных санкций за самовольный демонтаж и установку счётчика.
После того как заявка принята, энергетики обязаны согласовать эту установку, предварительно изучив:
- класс точности;
- размеры устройства (габариты) для установки в щитовую;
- соответствие российским стандартам и нормам.
Виды поверок электросчётчиков
Различают несколько видов поверок электросчётчиков:
Первичная.
Её производит завод-изготовитель. А также она осуществляется при ввозе измерительного прибора в страну. Основной задачей является определение работоспособности прибора в целом. Качество измерения должно соответствовать паспортным данным. Производится один раз с указанием даты поверки в паспорте.
Периодическая.
Осуществляется она через определённый период работы или хранения электросчётчика. Её производит соответствующий орган метрологической службы. Цель периодической поверки определить степень износа прибора, а также способность выдачи данных с допустимой величиной погрешности.
Внеочередная.
Производится до наступления периодической поверки. Её причиной могут стать: замена или ремонт прибора, утрата паспорта, сомнения в правильных показаниях и т. п.
Как и кто проводит качество измерения электросчётчиков
При поверке сравниваются показания счётчика и данные эталонного устройства для определения погрешности. Счётчик признают годным к работе, если эта погрешность находится в пределах допустимых норм. При превышении величины погрешности с допустимыми пределами, прибор подлежит замене.
Кому попало производить необходимые проверки электросчётчиков не разрешается. Осуществляют эту функцию органы метрологической службы и организации ими аккредитованные. Счётчики с завершённым сроком эксплуатации и которые не прошли поверку использовать запрещено.
Межповерочный интервал электросчётчиков
Срок работы счётчика, который разрешён от одной до другой проверки называют межповерочным интервалом.
Каждый тип или модель счётчика имеет свой межповерочный интервал. Его продолжительность указывает каждый завод-изготовитель в техническом паспорте. В целом он обычно составляет 4–16 лет. Это зависит от типа и модели прибора.
Корпус счётчика при поверке опечатывается специальной пломбой. На ней указывают год и квартал проведения поверки, чтобы потом легко определить дату следующей. Помимо этого, ставят отметку в техпаспорте электроприбора или выписывают свидетельство о поверке.
Необходимость поверки электросчётчиков установлена Федеральным Законом №102. В частности, статьёй 13 -«Обеспечение единства измерений».
Эта статья определяет гражданскую обязанность прохождения поверки, устанавливая порядок её проведения. А также определяет лиц или организации, которые имеют право её осуществлять. При этом определяются средства, которые удостоверяют прохождение поверки. Это соответствующие пломбы, знаки и паспортные отметки.
Где поверить электросчётчик?
Управляющая компания или органы энергосбыта могут дать информацию о метрологических подразделениях, которые производят поверку электросчётчиков. После этого вызвать на дом инспектора не составит особого труда. И не будет необходимости перевозить счётчик в лабораторию или отключать его.
Существуют различные методики, которые позволяют провести тестирование приборов учёта электроэнергии на месте. Такой вариант даже предпочтительнее. Он сразу выявит неправильную эксплуатацию или неверное подключение счётчика.
Периодичность поверки электросчётчиков
Периодичность поверки счётчика указывают в его техпаспорте. У разных моделей она определяется исходя из конструктивных особенностей приборов, а также величины их износа.
Механические индукционные приборы с дисками проходят периодическую поверку не позднее каждых 8 лет.
Современный электронный счётчик поверяется каждые 16 лет.
Следует учитывать, что устаревшие счётчики с точностью 2,5 на поверку не принимаются. Они подлежат замене на новые с более высоким классом точности 2. Поэтому счётчик с точностью 2,5, который отработал межповерочный интервал нужно заменить на новый.
Первичная поверка вновь устанавливаемого однофазного счётчика не должна превышать 2 года. Для двухфазных счётчиков этот период должен составлять 12 месяцев. При этом началом межповерочного интервала считается не предыдущая поверка, а дата установки.
Электросчётчик считается собственностью владельца. Поэтому все работы, которые связаны со своевременным проведением поверки полностью ложатся на него.

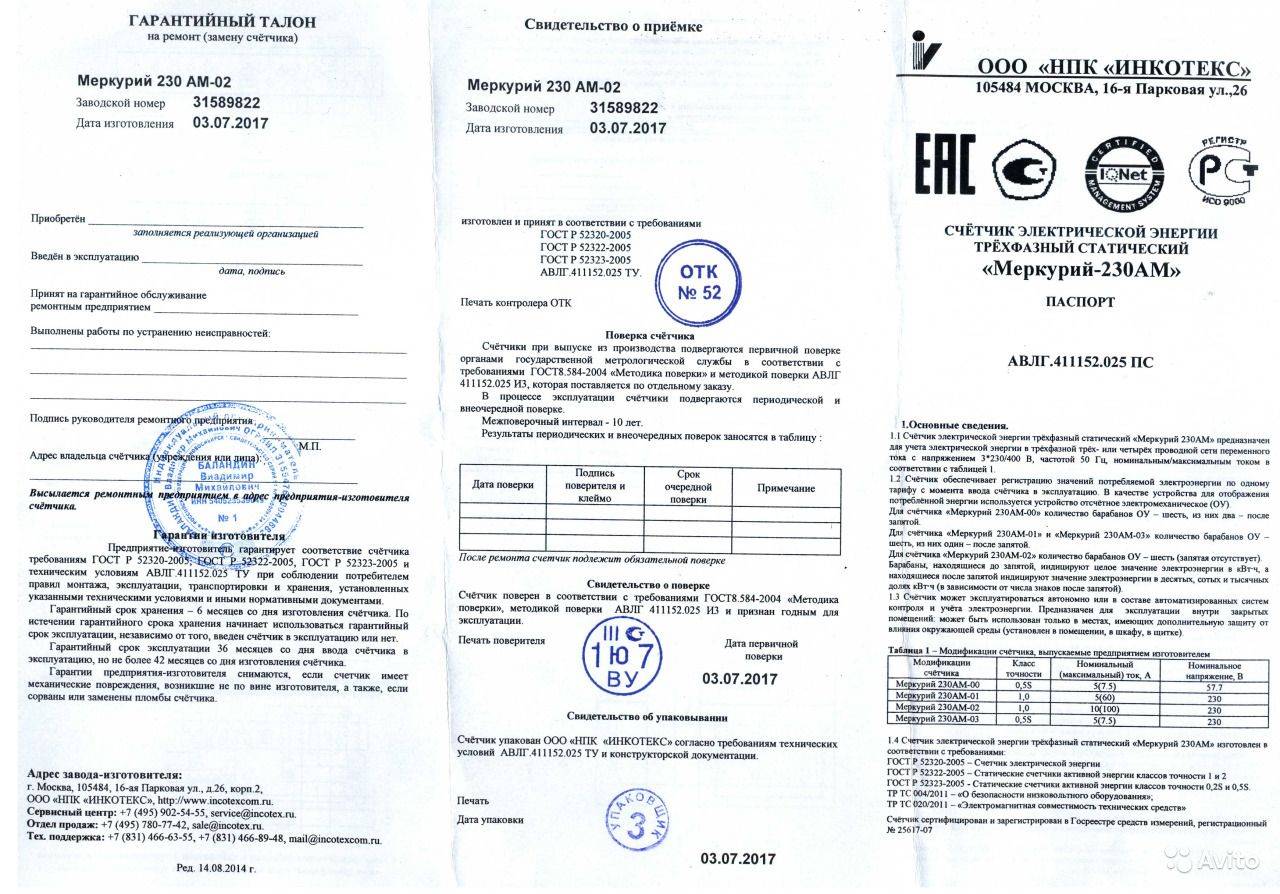

Как делаются отметки
Произведённую поверку отмечают в техпаспорте прибора или выписывают соответствующее свидетельство. А также в нём указывают дату, величину погрешности, обнаруженную при испытаниях и неисправности или выявленные нарушения.
В случае отрицательного проверочного результата выдают извещение. В нём обозначается несоответствие счётчика предусмотренным нормам и, как следствие, невозможность его дальнейшего использования.
Законодательство
Вопросы, связанные с установкой, использованием электросчетчиков, разрешают федеральные законы:
- № 102 от 26.06.2008 г. «Об обеспечении единства измерений», в 13 статье которого оговаривается обязанность проводить регулярные поверки оборудования;
- № 261 от 23.11.2009 г. «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» описывает мероприятия, направленные на экономное расходование ресурсов, государственный контроль за ними;
- № 35-ФЗ от 26.03.2003 г. «Об электроэнергетике» регулирует рост, снижение тарифов на услуги энергетических компаний.
- Постановление правительства № 250 от 20.04.2010 г. перечисляет средства измерения, поверка которых осуществляется только аккредитованными учреждениями, частными компаниями. К ним относятся и бытовые электросчетчики.
- Приказ Минэнерго от 13.01.2003 № 6 утверждает правила эксплуатации электроустановок, трансформаторных станций. Документ касается компаний, работающих с жителями многоквартирных домов, обслуживающих оборудование.
Способы поверки точности электросчетчика
Наличие погрешностей в работоспособности измерительных устройств выявляется посредством токоизмерительных клещей, мультиметра или электроприбора.
Проверка токоизмерительными клещами
Токоизмерительные клещи применяются для измерения нагрузки, подаваемой на сеть. Этот вариант исследования удобен тем, что без сложных расчетов помогает быстро получить точные данные. Поверка с помощью токоизмерительных клещей проводится без снятия электросчетчика.
Проверка мультиметром
Мультиметр помогает определить те же показания, что и токоизмерительные клещи. Единственная разница между приборами заключается в том, что первый дает менее точные результаты.
С помощью электроприбора
Этот вариант удобен тем, что позволяет провести поверку самостоятельно. Чтобы выявить погрешность в измерительном устройстве, потребуется отключить все устройства, потребляющие электроэнергию, и подать нагрузку на 100-ваттную лампу.
Затем нужно засечь время, необходимое для совершения диском четырех полных оборотов (11 импульсов индикаторного счетчика). Полученный результат следует умножить на 100 (мощность лампочки) и передаточный коэффициент (указан на электросчетчике). Затем итог необходимо разделить на 3600, отнять единицу и умножить на 100 %. Таким образом получится показатель погрешности.
Если полученное значение превышает 10 %, то измерительное устройство требует замены.
Выявление намагниченности счетчика
Потребность в этой процедуре возникает, если у потребителя установлен дисковый счетчик. Поверка на намагниченность осуществляется каждые полгода. В рамках данного исследования к устройству подносится иголка, подвешенная на нитку. Отклонение положения свидетельствует о намагниченности.
Что такое поверка электрических счётчиков
Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.
Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.
Процедура поверки заключается в следующем:
- Осмотр счетчика на предмет повреждений;
- Проверка прочности электроизоляции;
- Определение погрешностей в работе счетного механизма;
- Проверяют устройство на самоход;
- Поверка значения порога чувствительности.
Самостоятельно погрешность в работе прибора можно определить так:
Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод — 10 миганий.
Полученные данные заносятся в специальную формулу:
E = (P * T * A / 3600 — 1) * 100%
в которой:
- P — мощность потребления, кВт;
- T — время одного вращения диска , сек;
- A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
- Е — погрешность.
Например: (0,3*(102/5)*600/3600-1)*100%=2%.
При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.
Монтаж электрощитка
Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:
Электрощиток для счетчика
Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.
Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:
Внешний вид электросчетчика СО505 сзади
Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:
Монтаж электрощита для счетчика
Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы
Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.
Действия в случае, если истек срок поверки
Первым делом стоит обратиться в компанию, предоставляющую услуги по электроэнергии.
Уведомить их необходимо о том, что вы хотите осуществить поверку прибора.
Плата за электроэнергию будет начисляться за этот период в среднем размере платы, взятой за полгода пользования счетчиком.
Но если по истечении трех месяцев прибор не будет установлен, оплачивать электричество придется по нормативам. Для каждого региона есть свой ценз на этот случай.
Но лучше купить и опломбировать новый счетчик, так как после истечения срока эксплуатационной поверки прибор может выйти из строя или показывать неточные данные, влияющие на семейный бюджет.
Самостоятельные попытки поверки или починки счетчика могут привести к негативным последствиям, поэтому такие задачи стоит доверять исключительно специалистам.
Также рекомендуем к прочтению:
| Поделиться с друзьями: |
Сколько стоит поверка
Сумма за поверку электросчетчика зависит от выбранного учреждения, её срочности и типа электросчётчика:
- индукционные однофазные счетчики – от 650 руб.
- электронные однофазные счетчики – от 720 руб.
- трехфазные индукционные электросчетчики – от 750 руб.
- трехфазные счетчики электронного типа – от 820 руб.
Стоимость услуги актуальна для проведения работы в лаборатории. Не включает в себя расходы по снятию прибора и его доставке.
Срок проведения составляет около двух недель.
Есть возможность заказать ускоренную поверку, но сумма оплаты за процедуру возрастет:
- в течение 5 дней – плюс 25% к сумме;
- 3 дня – плюс 50%;
- 1 день – плюс 100% к оплате.
Что касается поверки на дому, то цена за нее будет выше. Обычно сюда включена стоимость доставки необходимого специального оборудования. Однофазный счетчик обойдется в 2 500 рублей, трехфазный – в 3 500 руб. Если мастер приехал, а диагностика по каким-либо причинам не проводилась, владельцу придется оплатить 1000 рублей за ложный вызов. Если поверка состоялась, за выданный дубликат, подтверждающий ее проведение, требуется доплата 1000 рублей.
Для юридических лиц конечная сумма за все услуги возрастет на ставку НДС.
Поверка без снятия прибора хоть и дорогостоящая, но зато менее хлопотная процедура.
Межповерочный интервал механических и электронных счетчиков
Период, через который прибор подлежит обязательной процедуре поверки, напрямую зависит от типа оборудования. При этом учитываться будет не только разновидность устройства, но и его тип – механический прибор или электрический.
Однофазный прибор
Данная разновидность прибора требует регулярной поверки через каждые шестнадцать лет. Только несколько моделей имеют срок в восемь лет: СО-1 с величиной номинального тока в 5 единиц и СО-1 с величиной номинального тока в 10 единиц. Первая разновидность прибора, уже не выпускается.
Электронные однофазные приборы имеют несколько другой срок поверки. СО-Ф663 имеет самый маленький срок – пять лет. А100D1B – самый стойки вариант, он может работать от поверки до поверки шестнадцать лет. Остальные приборы в большинстве своем имеют гарантированный бесперебойный срок работы с интервалом в шесть лет.
Трехфазные счетчики
Эта разновидность приборов требует поверки через каждые четыре-восемь лет, все зависит от конкретной модели счетчика. Для электронных моделей межповерочный срок равен шести годам.
Куда обращаться для поверки прибора учета расхода электричества
Предприятия, которые специализируются на предоставлении услуг стандартизации и метрологии, проверяют работоспособность и качество измерений счётчика с помощью выездных и лабораторных исследований.
Желательно предварительно согласовать замену устройства с энергопоставляющей компанией. Это позволит избежать неприятностей в виде штрафных санкций за самовольный демонтаж и установку счётчика.
После того как заявка принята, энергетики обязаны согласовать эту установку, предварительно изучив:
- класс точности;
- размеры устройства (габариты) для установки в щитовую;
- соответствие российским стандартам и нормам.
Можно ли ремонтировать электросчетчик
Это возможно, но только в сертифицированных центрах либо непосредственно у метрологов. Любая попытка подвергнуть устройство внешнему воздействию закончится актированием вскрытия корпуса и штрафными санкциями.
Самовольные попытки ремонтировать аварийный или сломанный счётчик закончатся негативными последствиями — прекращением электроснабжения от энергопоставляющей компании. Кроме того, неисправное устройство опасно в эксплуатации и может стать причиной пожара, короткого замыкания, самовозгорания из-за перегрева изоляции.
https://www.youtube.com/watch?v=j_i7bhbZhv8Video can’t be loaded because JavaScript is disabled: Что внутри электросчетчика, как работает электросчетчик (https://www.youtube.com/watch?v=j_i7bhbZhv8)
Что такое поверка
Как было сказано выше, основная ее задача – проверка нормальной работы энергомера. Если за свой МПИ он исчерпал ресурс, его необходимо заменить. Во-первых, он может заметно врать, причем в обе стороны. Во-вторых, его использование может быть небезопасно.
Методику проведения можно описать в несколько этапов:
- Зрительный осмотр. Проверяющий осматривает энергомер на предмет поломки. Это могут быть сколы корпуса, оплавления, копоть на стекле – все это признаки поломки.
- Проверка изоляции. Часть поверки электросчетчиков, при которой изоляцию проводов пробивают повышенным постоянным и переменным током.
- Контроль нормальной работы учета. Поверка электросчетчика без снятия, при котором к нему подключают единственный потребитель. Так как его потребление эталонное, счетчик должен «намотать» конкретный показатель. Если он больше/меньше, производят корректировку.
- Проверка самохода. Контроль свободного инерционного перемещения диска. Кстати, энергомеры без самохода в принципе этой процедуре не подвергаются.
- Замер порога чувствительности. Минимальный ток, фиксируемый энергомером.
О том, как проверить счетчик электроэнергии, вы можете посмотреть в видео.
Разновидности поверок
Поверка электросчетчиков – это определение значения ошибки при измерении прибора. Они бывают разные по виду:
Первичная. Делается производителем, она обнаруживает рабочее состояние и соответствие показателей измерения с заявленными значениями в паспорте. При этом обязательно указывается дата первичной поверки.
Периодическая. Такая процедура производится через промежуток времени, заданный по графику. Делается определенным подразделением метрологической службы. Она определяет стадию износа аппарата и погрешность при выдаче показателей.
Внеочередная. Эта поверка производится при утрате паспорта, ремонте, замене счетчика и в некоторых других случаях.
