Самостоятельное изготовление забежных лестниц
П-образная лестница
Современные лестницы могут быть деревянными, металлическими, бетонными и даже стеклянными. Часто встречаются конструкции, при изготовлении которых применяются разные материалы. При этом их несущий каркас выполняется из металла или бетона, а ступени могут быть, например, деревянными или стеклянными.
Наиболее популярными являются деревянные лестницы с поворотом на второй этаж. Они значительно легче остальных конструкций и отличаются от них красотой и изяществом.
При изготовлении забежных лестниц особое внимание нужно уделять качеству материалов. Применение некачественной продукции приведет к тому, что конструкция получится недолговечной, а в некоторых случаях и небезопасной в эксплуатации. Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений
Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией
Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений. Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией.
Пошаговая инструкция
Вначале устанавливается ступень-биссектриса и косоуры, затем крепятся остальные детали
Несмотря на кажущуюся сложность конструкции, деревянную забежную лестницу возводят и собственноручно. Начинают этот процесс с изготовления косоуров, для чего изготавливают специальный шаблон, используя который легко выполнить данную операцию.
Далее желательно придерживаться пошаговой инструкции:
- В столбе, на котором крепится косоур, выдалбливают специальный паз.
- На стене монтируют основание для забежных ступеней.
- В верхней части лестницы при помощи металлических уголков крепят косоуры друг напротив друга. В противном случае лестница получится кривой.
- Забежные ступени вырезают из заранее подготовленной и размеченной панели. При этом линии разметки должны идти из одного угла этой заготовки. Длина вырезанных ступеней должна быть одинаковой.
- Собирают все сооружение. Чтобы прикрепить ступеньки к столбу, в последнем вырезают специальные пазы. Если они получатся слишком широкими, ступени в них держаться не будут.
- Поворотные ступени смазывают клеем и для надежности крепят саморезами. То же самое рекомендуется сделать и с прямыми ступенями.
- Закончив монтаж ступеней, переходят к установке перил. Существует несколько способов их крепления, например, прикрутив к ступеням саморезами. Еще один вариант – крепление перил к ступеням с помощью шкантов. Для этого в ступенях делают отверстия, заполняют их клеем и вставляют туда шканты.
- Завершив установку столбиков для перил, их обрезают. Для этого вдоль всех балясин натягивают шнур и надежно крепят его между первым и последним столбиками. Шнур отмечает уровень, по которому обрезают балясины.
- На обрезанные столбики при помощи саморезов крепят поручень.
Что представляет собой конструкция?
Различают разные виды конструкций, которые используются в частных домах. Двухмаршевые лестницы – это изделия с рядом ступеней, которые следуют друг за другом и прерываются промежуточной площадкой, которая выполняет роль дополнительной опоры, создает пространство для разворота. Двухмаршевые лестницы могут иметь разную конфигурацию. Учитывая эту характеристику их можно разделить на типы:
- прямые – полное отсутствие поворота. Каждый марш состоит из 3-16 ступеней;
- двухмаршевые лестницы с поворотом на 450. Площадка будет иметь неправильную форму;
- Г-образная – самый популярный вариант. Поворот составляет 900. Как правило, нижняя часть несколько меньше, чем верхняя;
- П-образная, пользующаяся также немалым спросом. Двухмаршевая на косоурах лестница с поворотом на 180°. Особенностью является большая площадь переходной площадки.
- V-образная. Этот тип редко встречается. Угол может быть любым.
По направлению движения они могут быть с правым, левым поворотом или прямые. Последний вариант используется редко, поскольку не подходит в условиях экономии пространства.
Двухмаршевые лестницы делятся на две основные группы в соответствии с особенностями строения:
- Открытые лестницы, лишенные подступенков. То есть между ступенями присутствует незаполненное пространство.
- Закрытые, содержащие глухие подступенки.
Кроме того, в зависимости от особенностей площадки, изделия также делятся на виды:
- Одноуровневые, имеющие обычную ровную площадку, объединяющую два марша.
- Изделия имеют еще одну дополнительную ступеньку.
Разновидности двухмаршевых лестниц
Монтаж деревянной конструкции с поворотом на 180 градусов
- Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.
На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.
- Из деревянного бруса нарезают 6 косоуров: режут балки нужной длины, отмечают и выпиливают выступы по ступени.
- Нижние косоуры закрепляют к полу на опорный брус. Верхними концами один фиксируется анкерами к стене, второй либо входит в паз на опорном столбе, либо опирается на него. Третий косоур крепится на стену.
- Два верхних опираются верхними концами на перекрытье на втором этаже, нижними – один на стену, второй на опорный столб. Таким образом можно построить каркас с поворотом на 180 градусов.
- Из доски толщиной не менее 36 мм своими руками вырезают проступи и подступенки, если они нужны. Изделия шлифуют наждачной бумагой или шлифмашинкой.
- Сначала монтируют подступенки – усаживают на клей и фиксируют саморезами. Ступень укладывают сверху таким же образом. Саморез при этом углубляется, чтобы можно было замаскировать отверстие деревянной пробкой.
Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.
- На забежных ступенях формируют пазы для стыковки с опорным столбом.
- Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.
Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.
- Последними закрепляются на торцы столбиков перила.
- Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.
https://youtube.com/watch?v=3BlS7-BTEOE
Монтаж лестницы
Разберём на примере лестницы на деревянных косоурах:
- Для начала необходимо произвести расчёты ступеней. После этого можно уже определиться с длиной косоуров, один из которых будет крепиться к стене, а другой – к опорному столбу.
- После этого приступают к вырезанию шаблона для ступеней. Его выполняют из фанеры, закрепляя двумя брусками, чтобы удобно было прикладывать к бруску косоура. По форме он должен напоминать прямоугольный треугольник c катетами, равными параметрам проступи и подступенка, соответственно.
- Размечаем оба косоура карандашом, используя шаблон, и вырезаем с помощью циркулярной пилы. Для косоуров подойдут доски с сечением 5х30 сантиметров.
- Подготавливаем опорные столбы. Их высоту определяют в зависимости от расчётов. А вот в качестве материала подойдут балки сечением 10х10 сантиметров.
- Устанавливаем каркас. Начинаем с монтажа опорных столбов, в котором подготавливают специальный паз для косоура, затем устанавливаем сами косоуры.
- Далее производим монтаж промежуточной площадки – она выполняет функцию распора пристенного косоура.
- Сверху косоур закрепляют на металлические уголки к перекрытию.
- Далее производят нарезку заготовок под проступи и подступенки в соответствии с расчётами.
- Все элементы покрывают лаком в три слоя или используют специальные масла.
- Крепление элементов ступеней производят с помощью длинных саморезов, утапливая их головки в древесине, а сверху закрывая деревянными пробками.
- При наличии забежных ступеней в опорном столбе, проделывают пазы чуть меньшего размера, чем сечение проступи, и заливают их клеем ПВА, смешанным с опилками.
- Для того, чтобы углы забежных ступеней выглядели аккуратно, можно использовать тетиву для нижней части лестничного марша, которую в месте стыка с полом обрезают для установки входного столба.
- Монтаж балясин осуществляют с помощью деревянных стержней цилиндрической формы, называемых шкантами. Для этого проделывают отверстия в центре балясины чуть меньше диаметра шкантов. Крепят их на клей. Обязательное условие – вертикальность отверстия.
- Для того, чтобы обрезать балясины под поручень ровно, необходимо протянуть веревку от верхнего до нижнего столба.
- Крепление поручня производят на длинные саморезы впотай. Это процесс предусматривает “утопление” головок саморезов в древесину. Отверстия заделывают с помощью шпатлёвки.
- Если ступени имеют только проступи без подступенков, то в случае наличия забежных ступеней под нижнюю из них устанавливают подпорку для усилении конструкции, снятия нагрузки, которая действует вдоль волокон.
Какие особенности имеет конструкция П-образной лестницы
П-образная лестница – это система, состоящая из трех лестничных маршей, один из которых позволяет развернуть направление шага на 180 градусов, что позволяет добиться максимальной надежности лестницы и эргономично установить ее между двух стен, например, в узком коридоре или небольшом холле.
Косоур такой лестницы – это длинная монолитная балка, на которой устанавливаются ступени. Благодаря такой конструкции, достигается предельная прочность системы.
Часто, в своей конструкции лестница имеет дополнительные перила и ограждения, что делает подъем и спуск комфортным и безопасным даже для пожилого поколения и детей.
Расчет лестниц с поворотом на 90°
Расчет лестниц с поворотом на 90°
Укажите необходимые размеры в миллиметрах
Y – высота от уровня пола первого этажа до уровня пола второго этажа
P – количество ступеней + площадка
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем – 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

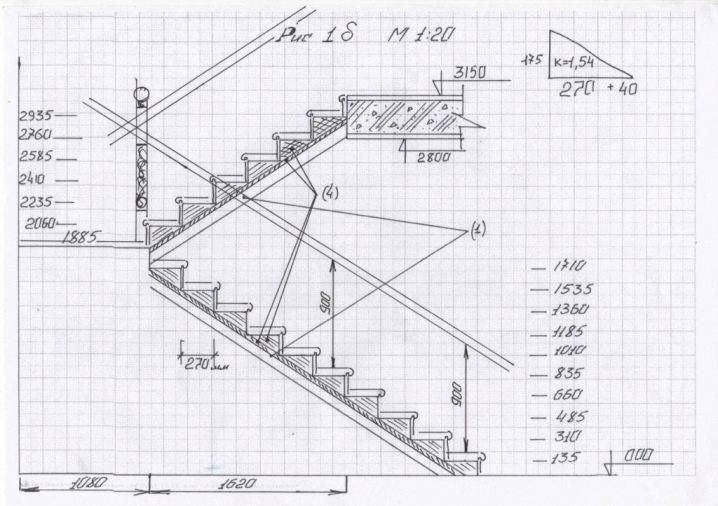

На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.
Основные параметры проема под лестницу

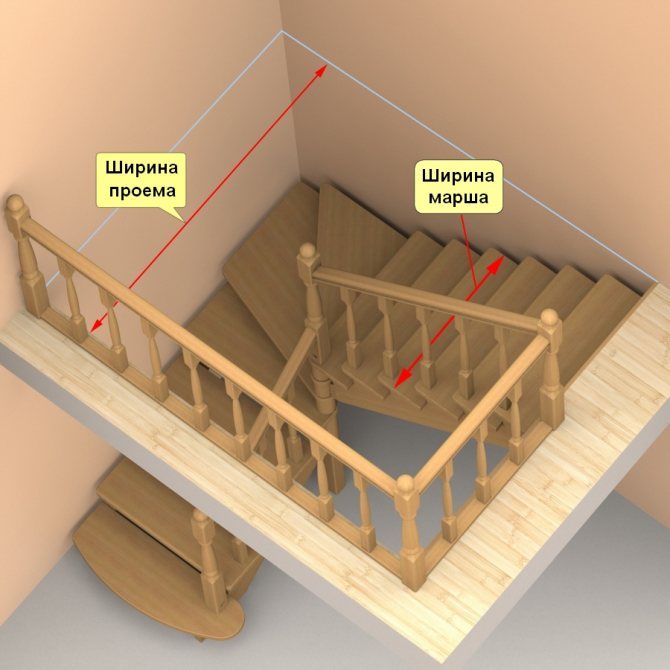

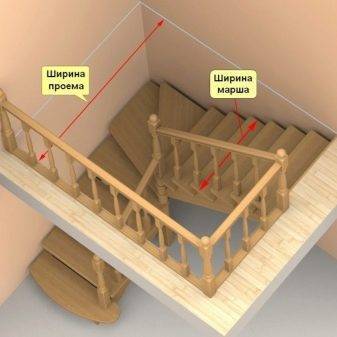

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?
При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:
- форма проема;
- длина и ширина проема;
- толщина межэтажного перекрытия;
- расстояние от пола до перекрытия;
- расстояние от ступеней до потолка.
В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.
Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.
Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.
Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.
Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема
Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.
Расчет количества ступеней
Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.
Для более точного расчета можно воспользоваться формулой N=H1/H2, где:
- N – количество ступеней;
- H1 – высота пролета;
- H2 – высота ступени.
Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.
Для изделий с крутым поворотом
На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.
Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.
По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.
Для модели с плавным переходом
Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.
В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.
Для П-образной лестницы
- Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
- После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
- Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.
Для лестницы с поворотом на 90 градусов
Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.
По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.
Может быть два варианта распределения ступеней:
- ось поворота делит среднюю ступень пополам;
- ступени пропорционально откладываются в обе стороны от оси поворота.
Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.
Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.
Полученный чертеж является схемой лестницы в масштабе.
Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.
Наиболее известны следующие программы:
- «Компас» – для работы в ней не надо иметь особых навыков;
- SolidWorks – программа для создания инженерных строений;
- Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.
Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.
«Марш + забег 90° + марш»
Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.
В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.
Элементы деревянной лестницы на косоурах с поворотом 90 градусов
Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.
Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.
Деревянная лестницы на косоурах с поворотом 90 градусов
