Особенности штыревых, клиновых, а также рамных строительных лесов

Виды лесов строительных

Пытливый ум русских людей придумал много различных видов строительных лесов для различных ситуаций применений. Отличия одного вида от другого в основном заключается в различных устройствах фиксаторов необходимых для сборки отдельных деталей лесов в единую конструкцию или отдельных элементов, которые и определили их название – клиновые, рамные, штыревые, хомутовые, подвесные, струнные, трубчатые.

Клиновые

Строительное оборудование данного типа устанавливают с использованием клинового устройства, которое и определило название лесов. посмотреть по минимальным м клиновые леса можно только у производителя оформив договор купли в котором указывается комплектность, сроки поставки и . Для монтажа лесов вдоль стен с криволинейным профилем часто используют клино-хомутовый вариант с комбинированными замковыми элементами, это клин и хомутовое соединение.

Фото клиновой замок

Рамные

Основным элементом данного вида приставных лесов являются прямоугольные рамы, из которых собирают опорные стойки скрепляемые связями при помощи флажковых фиксаторов. Для проведения строительных работ на фасадах зданий очень часто используют леса ЛРСП-40 позволяющие формировать самый верхний ярус на высоте 40 метров. С их помощью можно обслуживать большинство строений возводимых в России. Кроме строительства рамные леса очень часто используют для проведения монтажных и финишных работ потолочных конструкций, стен внутри зданий.

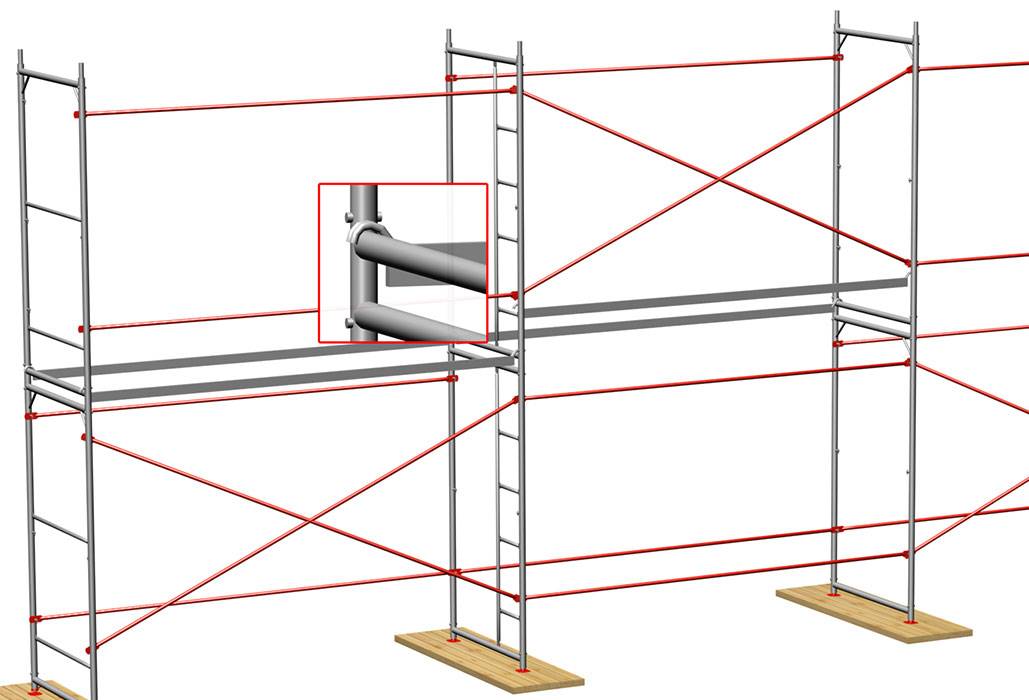

Фото рамные строительные леса

Штыревые

Леса имеющие штыревое крепление просты в изготовлении, относительно дешевы, однако они имеют большой вес, что затрудняет быстрый монтаж. Если принято решение посмотреть штыревые леса для проведения строительных работ связанных с кладкой кирпичных стен, то лучше всего обратиться к производителю, адреса которых размещены в нашем каталоге.

Фото штыревой фиксатор

Хомутовые

Данный вид строительных лесов является универсальным благодаря оригинальной конструкции фиксированных и поворотных хомутовых замков при помощи которых соединяются стойки с горизонтальными и диагональными связями придающими собранной конструкции необходимую прочность. Хомутовые леса можно монтировать вдоль стен имеющих любые архитектурные конфигурации, включая горизонтальное формирование перпендикулярно лесам дополнительных площадок с применением новых опор.

Фото хомут поворотный

Подвесные

Название данных лесов вовсе не означает что они висят в воздухе. Если монтаж обычно производится на предварительно подготовленной площадке прямо на грунт, то в данном случае строят искусственную площадку прямо на стене здания при помощи выдвижных консольных балок или специально изготовленных опорных конструкций. На них укладываются ригели с настилом, а далее монтаж подвесных лесов (рамных или хомутовых) проводится согласно технического паспорта с соблюдением СНИП и ППР.

Фото леса подвесные

Струнные

В качестве опор в обычном понимании этого слова, в данных леса используются струны изготовленные из труб, цепей, канатов и закрепляемых в верхней части на консолях или строительных конструкциях сооружений у которых их монтируют. Струнные леса используют для ремонта и обслуживания различных объектов только в самых крайних случаях, когда нельзя использовать другое строительное оборудование. Это связано с большими финансовыми затратами на их монтаж и эксплуатацию. Кроме того в каждом случае необходим отдельный проект.

Фото леса струнные

Трубчатые

Все выше перечисленные виды лесов можно отнести к данному типу, поскольку они изготавливаются из металлических труб, отсюда и название, которое кстати не официальное. Необходимые для строительства трубчатые леса нужного вида можно посмотреть у производителя по самой низкой цене из-за отсутствия дополнительных накруток, которые обычно делают торговые посредники. Адреса заводов представлены на страницах нашего каталога.

Фото леса трубчатые

Башенные леса (вышки-туры)

Леса в которых длина соизмерима с шириной называют на жаргоне башенными, а на самом деле их технический термин вышки-туры, которые бывают стационарными или передвижными, на колесах. Вышки-туры спроектированы и рассчитаны для эксплуатации без привязки к стенам здания и имеют соответствующую устойчивость. Кстати оборудование на базе рам габаритом в плане 1х2м можно также автономно собирать до определенной высоты, обычно это 1-2 яруса и использовать как строительные леса взамен вышки-туры .

Монтаж

На фундаменте или земле располагают деревянные подложки. В них вставляют проходные стойки. Стойки размещают параллельно друг другу. Лучше это делать с кем-то, чтобы установить всю конструкцию быстрее.

Стойки скрепляют горизонтальными и вертикальными связями. Одну вертикаль и одну горизонталь устанавливают в крепление. Замки для соединения связей с рамами могут быть флажковые, ригельные, шарнирные, клиновые. Они монтируются просто. С анкерными креплениями сложнее: для них потребуется особая подготовка – начиная с расчета нагрузки и заканчивая схемой размещения. Их применяют со второго яруса.

По краям конструкции устанавливают лестницы.

На стойки ставят два ригеля, они должны располагаться сверху конструкции. Крепятся они просто – крюком к перекладине. На ригели по всей площади устанавливают деревянный настил или доски.

Для возведения многоуровневого леса дальнейшая установка проходит по этому же принципу, только стойки вставляются друг в друга.

В завершение тщательно проверяют установленные леса: нет ли шатания, все ли элементы конструкции держатся надежно.

Виды строительных лесов: из какого материала изготавливают леса

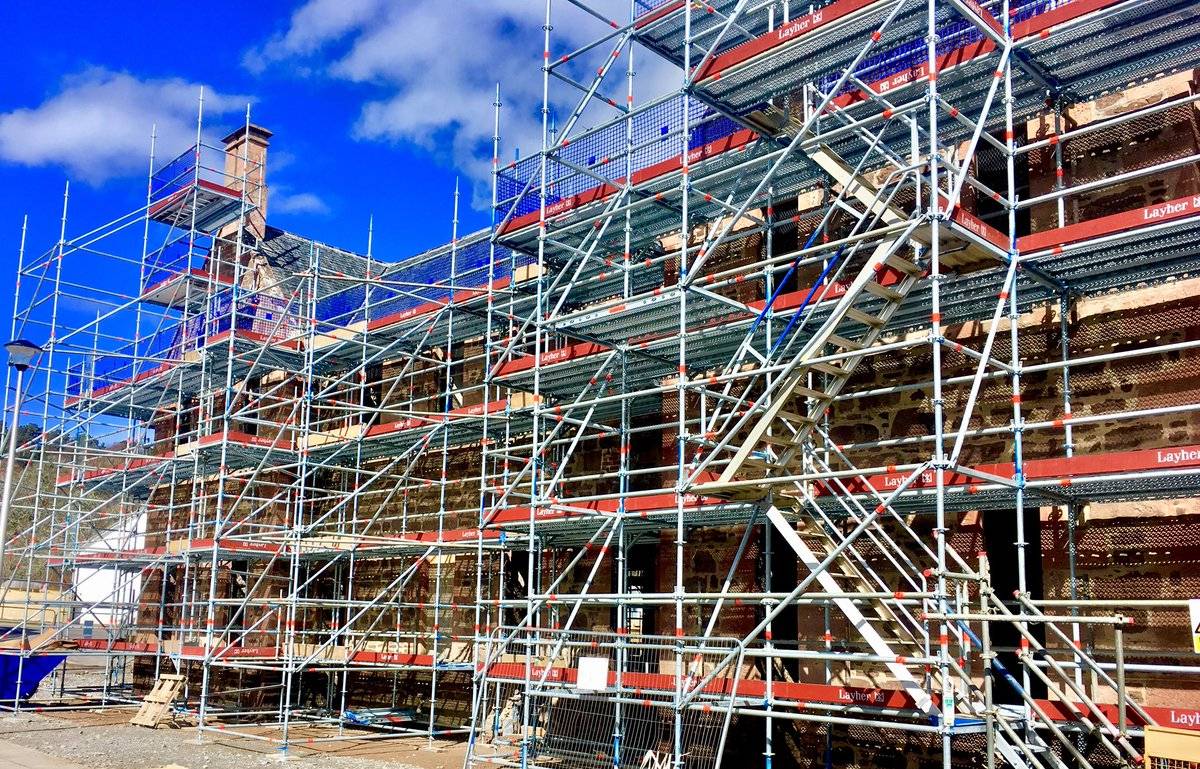

Виды строительных лесов – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

Металлические конструкции лесов наиболее популярны сегодня.

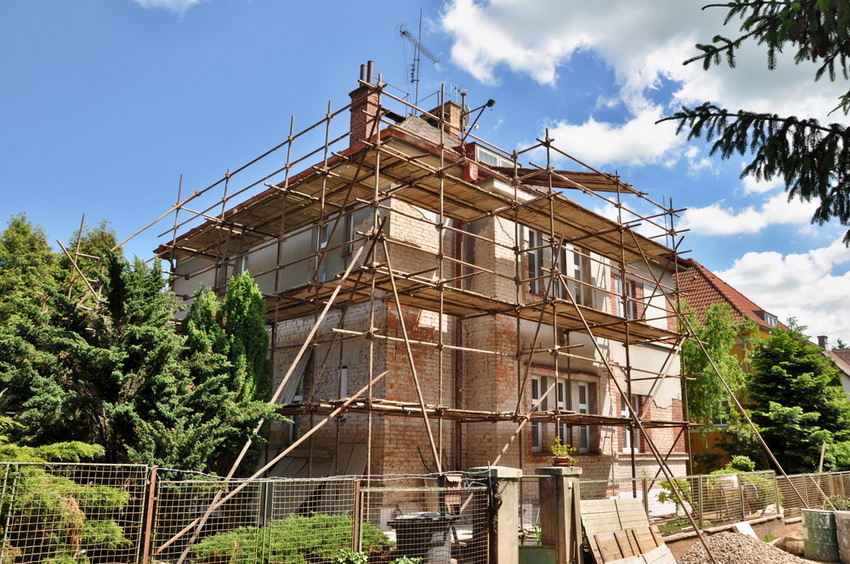

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Виды и типы строительных лесов

Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?

В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.

Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.

Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.

Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.

Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.

Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.

Основные элементы конструкции

Любой вид строительных лесов можно по праву назвать трубчатым сооружением, ведь все они выполняются из стальных труб. Габариты этих деталей (диаметр, толщина стенки, длина) могут отличаться в зависимости от назначения лесов и области их использования.

Исходя из используемого способа стыковки элементов, леса делятся на четыре типа: рамные изделия, клиновые металлоконструкции, хомутовые сооружения, штыревые леса. Во всех средствах подмащивания, кроме рамных конструкций, главный несущий элемент – стойка. В рамных сооружениях вся нагрузка ложится на стальную сварную раму. Дальше мы перечислим основные элементы всех видов строительных лесов:

1. Вертикальный стоечный элемент – это деталь из стальной трубы. В разных моделях лесов применяются трубы различного сечения. Чем больше грузоподъёмность лесов, тем прочнее должна быть стойка. Стоечный элемент может быть выполнен из оцинкованной стали, что повышает его прочность. Он также может иметь полимерное покрытие, продлевающее срок его службы и защищающее от коррозии. В рамных лесах главный несущий элемент – сварная рама. Стыковка стоечных элементов в разных видах лесов производится по-разному. Так, хомутовые строительные леса имеют такое устройство, что все элементы в них соединяются при помощи хомутов. В рамных конструкциях стыковка происходит по принципу «труба в трубу». В штыревых лесах используется штыревой крепёж. В клиновых сооружениях – клиновый замок.
2. Горизонтали и диагонали необходимы для соединения стоечных элементов в одно целое, повышения прочности и устойчивости сооружения. Эта деталь делается из такой же трубы, как и вся конструкция данного вида лесов. На концах элементов располагаются замковые соединения для их фиксации к стойкам. Горизонтальные связи монтируются между всеми стойками, а диагональные элементы устанавливаются в шахматном порядке и обязательно в крайних пролётах.
3. Для поперечной связки стоек используются поперечины либо ригели. Обычно именно на этот трубчатый элемент укладываются рабочие настилы. Поэтому он выполняет не только связывающую функцию, но и несущую. В конструкциях лесов, используемых для кладочных работ, применяются не обычные, а усиленные ригели, поскольку нагрузки на настил существенно увеличиваются.
4. Необходимым элементом каждых лесов является рабочий настил. Смета на устройство строительных лесов обязательно должна включать этот важный элемент конструкции. Обычно настилы выполняются из досок толщиной не менее 35 мм из древесины хвойных пород не ниже второго сорта. Подмости для рабочих не входят в стандартную комплектацию лесов, они заказываются отдельно. Однако, в некоторых лесах используются двойные настилы (один – рабочий, второй – страховочный). В этом случае второй настил производится из стального листа с насечкой на поверхности и идёт в стандартной комплектации. В местах установки настилов монтируются ограждения высотой не менее 1 м. Кроме этого по краям деревянный настил ограждается бортовой доской, защищающей от падения инструментов и материалов.
5. Для перемещения рабочих по ярусам лесов используются лестницы, навешивающиеся на ригели. Они выполняются из такой же стальной трубы и имеют крюки для закрепления на поперечине. Если сооружаются рамные конструкции, то в них идёт готовый рамный элемент с лестницей.

Все леса изготавливаются в заводских условиях согласно действующим нормативам и стандартам. После изготовления изделие проходит испытания, подтверждающие его безопасность и надёжность. Именно поэтому устройство строительных лесов своими руками – довольно рисковая вещь, ведь так вы не можете быть уверенны в прочности конструкции и безопасности пребывания на ней.

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Какие бывают виды строительных лесов

Существуют разные виды строительных лесов. Среди наиболее распространенных вариантов конструкции можно выделить:

Виды строительных лесов из дерева

• Хомутовые. Сборка деталей производится на специальные хомуты.
• Клиновые. Монтаж производится при помощи фланцевого узла, в котором расклиниваются горизонтальные элементы.
• Рамные. Конструкция представляет собой набор заранее собранных рам, закрепляемых на месте болтовыми соединениями.
• Штыревые. На вертикальных стойках приварены гнезда, в которые вставляются крепежные элементы — штыри.
• Подвесные. Монтируются с опорой на кронштейны, укрепленные на стене здания.
• Струнные. Разновидность подвесных, имеющих опору в верхней части конструкции.

Кроме того, существуют деревянные строительные высотные приспособления, имеющие ограничения по несущей возможности, использующиеся на невысоких объектах.

Видео по теме: Видеоинструкция по монтажу строительных лесов

Публикации по теме

Особенности конструкции башенного крана КБ-403

Функции фановых труб и особенности устройства канализации с их помощью

Особенности утепления канализационных труб

Как составить прогноз прибыли

Чтобы определить, насколько выгодно производство строительных лесов, как бизнес, нужно рассчитать себестоимость продукции и сопоставить ее со средней рыночной ценой на такие конструкции. По значению разницы между этими показателями можно составить прогноз прибыли. Итак, в себестоимость входят затраты на исходные материалы, плата за аренду площадей, амортизационные отчисления (перенос стоимости производственного оборудования), расходы на коммунальные услуги, заработная плата, налоги и т. д. Цена строительных лесов зависит от их назначения, шага (расстояния) между вертикальными стойками, ширины, высоты, количества ярусов, настилов и т. д. Она может колебаться от 500 до 2 тыс. рублей за кв. м конструкции. Помимо реализации средств подмащивания, рекомендуется также сдавать их в аренду. Это обеспечит предприятию дополнительный доход в течение длительного периода. Стоимость аренды может составлять от 100 до 1 тыс. рублей за кв. м. Кроме того, можно оказывать услуги ремонта неисправных строительных лесов.

Заключение

Средства подмащивания являются важным видом вспомогательного строительного оборудования. Выполненные из качественных материалов на современном оборудовании, такие конструкции будут пользоваться хорошим спросом всегда и принесут производителю немалую прибыль.

Юрий Муранов Главный редактор #ВЗО. Работает на сайте с момента основания. Через Юрия проходят все тексты перед размещением на сайте. Быстро вникает в темы, на которые пишут авторы, включая финансовую, и следит за качеством публикуемых материалов.

(24 оценок, среднее: 4.9 из 5)

Штыревые

Данный вид строительнрых лесов, как и все остальные, имеет свою отличительную черту — большую толщину стенок элементов и, как следствие, высокий вес всей конструкции. Его можно использовать как для отделочных работ, так и для кирпичной кладки.

Наиболее важная характеристика при покупке лесов это максимальная поверхностная нагрузка на рабочую поверхность, которая, для данного оборудования, составляет 250 кг/м2, это немногим больше чем нагрузка на рамные, но благодаря грамотному распределению нагрузок, которую можно посмотреть в Паспорте, этого достаточно для того, чтобы установить на рабочую площадку паллет силикатного кирпича, ящик с раствором и рабочего с инструментом.

Опишем преимущества штыревых лесов

• высокая поверхностная нагрузка, что вкупе с грамотным расположением материала позволяет использовать оборудование даже для кирпичной кладки;
• вследствие высокого веса и наличия дополнительных элементов леса имеют повышенную устойчивость;
• простота – вся конструкция собирается из стоек, ригелей и связей, которые снабжены штырями и без труда собираются даже неопытными рабочими.

Эти леса имеют и недостатки, и самый большой из них это цена. Так как трубы имеют толщины стенок 2,5-3 мм конструкция имеет большой вес, а из этого складывается и стоимость.

Как следствие из-за большого веса возникает необходимость заказывать машину большей грузоподъёмности, чем например для рамных или клиновых конструкций.

Следующий недостаток это невозможность использования их для ремонта зданий сложных форм, эти леса могут устанавливаться только строго по прямой, вдоль фасада.

Этимология названия

Свое название строительные леса получили неспроста. Дело в том, что сегодня можно найти разборные металлические конструкции, но буквально несколько десятков лет назад они делались исключительно из круглого или грубо обработанного бревна, т.е. того самого леса. Потребность в новых разработках возросла, когда появилась необходимость в возведении зданий более двух этажей.

Где применяются строительные леса, можно перечислять до бесконечности. Например, в судо- и самолетостроении широко используются хомутовые конструкции. А вот для ремонта водоналивных башен и водонапорных бункеров берут клиночные сооружения. Более того, подобные установки используются в шоу-бизнесе и спорте. Сцена, трибуны для зрителей или же трамплин для лыжников – все это не обходится без лесов. Еще на них можно повесить огромные колонки, экран и иную технику.

Как сделать деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

При необходимости строительные леса можно соорудить из имеющихся под рукой досок.

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м

Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

Обратите внимание! При монтаже деревянных лесов следует позаботиться об их удобной разборке. Для этого гвозди не рекомендуется полностью забивать, а также можно использовать между элементом сооружения и шляпкой деревянную прокладку

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

Схема сборки деревянных строительных лесов своими руками.

Обратите внимание! Боковые поперечные элементы должны иметь разную длину, чтобы в результате получить пирамидальную конструкцию. Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости

Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке.

Как самому поставить деревянные леса — пошаговая схема

Шаг 1: Расчет материалов

Назначение инвентарных строительных лесов и их разновидности Размер лесов зависит от габаритов здания, но есть универсальные требования. Расстояние между стойками не должно превышать 2,5 метра, а высота всей установки – 6 м. Очень важна и ширина настила, ведь на нем должен поместиться не только человек, но и оборудование, кирпич и иной строительный инвентарь. Обычно достаточно 1 метра, однако в индивидуальных случаях настил делается более широким. Примерную схему конструкции можно найти на фото строительных лесов в нашей статье.

Шаг 2: Подбор комплектующих

Для стоек и упоров используются доски сечением 50х100 мм или же брусья 10х10 см. Толщина распорок должна быть не менее 30 мм, настила – 50 мм. А вот ребра жесткости можно соорудить из досок толщиной 25 мм, более тонкие же рейки подойдут в качестве ограждающих элементов. Для фиксации используйте только строительные гвозди, саморезы не обеспечат настолько надежное соединение. Также следует заранее обеспокоиться, как осуществить демонтаж строительных лесов.

Шаг 3: Монтаж каркаса

Комплектация строительных лесов уже приготовлена, можно приступить к сборке. Монтаж строительных лесов начинается с крупных составных частей. Два бруса укладываются на ровную горизонтальную поверхность на расстоянии длины лесов. Желательно, чтобы верхушка немного сходилась, это добавит устойчивости. Например, если между нижними частями брусьев расстояние 4 м, то сверху – не более 3,6 м. Далее с внутренней стороны крепим к ним боковины, это будут опоры для настилов. Проделываем аналогичную операцию еще с двумя брусьями.

Шаг 4: Установка поперечин

Боковые поперечины берутся разной длины, так как конструкция должна получиться пирамидальной. Правда, не стоит делать слишком большой угол схождения, чтобы расстояние между верхним настилом и фасадом здания получилось небольшое. Устанавливаем боковины вертикально и немного наклоняем их друг к другу, фиксируем поперечины длинными гвоздями. На фото видно, в каком порядке лучше это сделать. Чтобы соединить трапеции, вам понадобится помощник, лучше даже два.

Шаг 5: Завершающий этап

Осталось прибить к поперечным брускам настил. Для повышения безопасности можно установить и ограждения над каждым помостом. Прикрепляем к боковушкам дополнительные поперечины, и получится лестница. Заострите и закопайте концы опор в землю для большей устойчивости конструкции. Что же должно получиться, вы можете увидеть на наших фото. Описанная технология популярна в частном строительстве благодаря дешевизне и тому, что монтаж строительных лесов такого типа очень прост. Теперь этот вариант покорится и вам!

Леса по способу соединения:

Металлические леса по способу соединения конструкционных элементов делятся на:

1. штыревые — соединяются втулками и крюками.
2. хомутовые — специальными строительными хомутами.
3. клиновые — при помощи наконечников ригелей, оснащенных пазами и прорезями, которые надеваются на стоечные фланцы, закрепляясь клиньями, фиксирующими взаиморасположение конструкционных элементов.
4. рамные – стыкуются по принципу «труба в трубу» при помощи патрубков, само же крепление связок осуществляется «флажковыми» замками.

Хомутовые строительные леса

Самыми функциональными считаются хомутовые леса, использующиеся для ремонта или отделки различных высоких зданий, которые имеют сложную конструкцию (идеально круглую форму, выступающие балконные секции) или же когда опорное основание, на которое ставится конструкция, немного наклонено под углом. Закрепление элементов осуществляется при помощи глухих и поворотных хомутов, что несказанно облегчает требования по изменению формы каркаса, подгоняя ее под изменчивые очертания рабочего здания.

К тому же, предоставляется возможность изменения шага строительных лесов вдоль фасада, высоты яруса, обхождения сложных выступающих строительных элементов здания, постановка лесов на разных уровнях и пр. Если в строительстве задействованы хомутовые леса, то очевидно, что само сооружение может быть до высоты 100 метров.

Рамные леса

Рамные леса являются еще одним видом вспомогательного оборудования, они могут соединяться посредством крепления диагональных и горизонтальных связок безрезьбовым методом. Все стяжки работают по принципу «флажковых» замков.

Особенно востребованы такие конструкции при работе с объектами повышенной конфигурационной сложности. Рамные леса выгодно отличаются от других видов тем, что у них практически нет сборных деталей в комплекте, они сами по себе являются быстро собирающимися и легко демонтируемыми, а это заметно экономит время. Но, максимально допустимая высота работ по строительству с использованием рамных конструкций не должна превышать 60 метров.

Клиновые строительные леса

Леса клинового типа – это жесткая каркасная конструкция, которая тоже быстро монтируется и демонтируется, а схемы каркаса, по которым производится монтаж, легко изменить. Клиновые крепления лесов достаточно универсальные, а при повышенных нагрузках они весьма надежны и устойчивы. Максимальная высота клиновых лесов находится в пределах 2-100 метров.

К лесам относят также различного вида подмостки или как их еще называют, помосты, которые необходимы при проведении монтажных, реставрационных, ремонтных, малярных и других видов работ на относительно небольшой высоте. Если брать в расчет конструкцию, то подмостки в этом очень схожи с вышками-турами, но более меньшего размера. Они могут быть не только переставными, но и на колесиках, что обеспечивает их мобильность и практичность.

Конструкция и исполнения

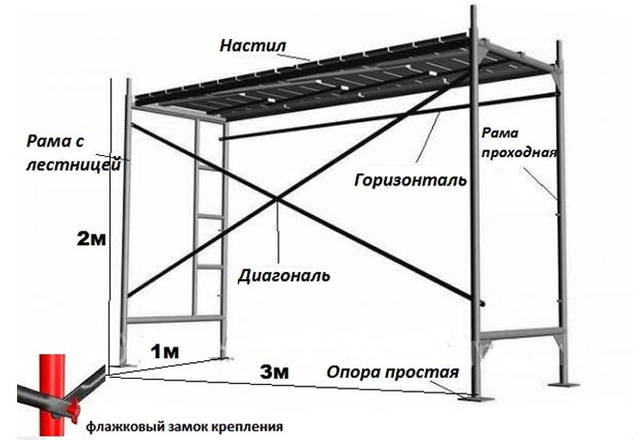

Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.

Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.

Классификация рамных лесов может быть выполнена по следующим параметрам:

• По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
• По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
• По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
• По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.
