Обратная засыпка пазух котлована: СНИП

Засыпка траншей инженерных коммуникаций

Помимо котлована фундамента в обратной засыпке нуждаются еще и траншеи, прорытые под инженерные коммуникации.

В этом случае подсыпка грунта выполняется иначе, а именно:

• В самом начале, еще до монтажа трубопровода, на дно траншеи укладывают слой щебня (не более 10-15 сантиметров), поверх которого насыпают 30 или 40-сантиметровый слой песка. Причем в заранее отмеченных местах, поверх щебня и тонкого (10 или 20-сантиметрового) слоя песка заливают плиту 20-сантиметровые плиты под фундаменты колодцев трубопровода.
• Далее, поверх песчаной подушки монтируют трубопровод, располагая над плитами колодцев элементы запорно-регулирующей арматуры.
• На следующем этапе нужно выстроить из кирпича или бетонных колец шахты колодцев.

Основное внимание при строительстве дома уделяется главным процессам: обустройство фундамента, возведение стен, кровельные работы и облицовка строения. Однако некоторые этапы строительства предполагают проведение дополнительных действий. Например, возведение фундамента сопровождается образованием пустот (пазух), которые впоследствии необходимо заполнить каким-либо материалом

Например, возведение фундамента сопровождается образованием пустот (пазух), которые впоследствии необходимо заполнить каким-либо материалом.

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

Засыпку лучше выполнять смесью комбинации грунтов

• Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
• На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
• Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса

При этом над трубами уплотнение грунта выполняется с особой осторожностью.
Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита

Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

• тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
• конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
• высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
• уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

• подполье получается слишком низким для нормальной эксплуатации;
• из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
• требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
• из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

• отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
• обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
• промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
• промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
• промерзание 2,5 м – ширина пазух 50 см минимум.

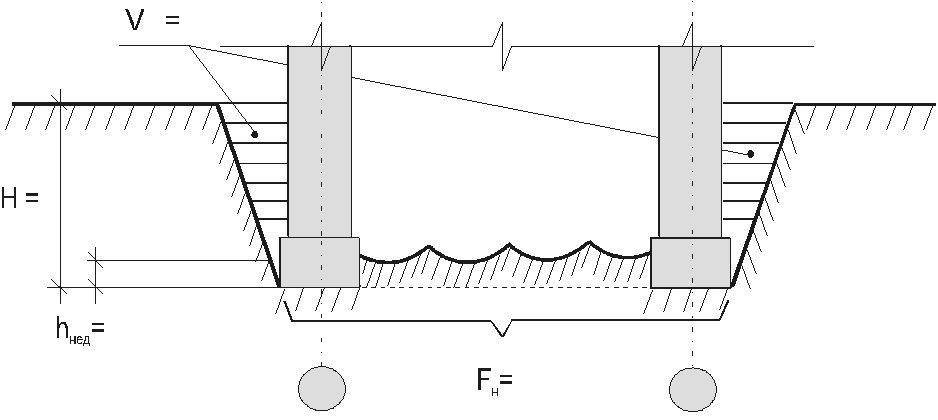

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

• 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
• 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
• 9 – 14% – легкая супесь, Kp 1,25%;
• 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

• снизить высоту защитного слоя;
• предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
• защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

Обратная засыпка траншей

Устройство обратной засыпки

По своему принципу засыпка траншеи практически ничем не отличается от засыпки пазух котлована

Следует особое внимание уделять местам проложения коммуникаций. Их сначала нужно присыпать слоем грунта в двадцать сантиметров и утрамбовать вручную, любым удобным способом

Затем производить обратную засыпку фундамента описанным выше способом.

При обратной засыпке ленточного фундамента, то есть траншеи следует выполнять следующие условия:

• Обратная засыпка должна производиться только после окончания работ, которые были указаны выше;
• Обратную засыпку фундамента следует осуществлять с двух его сторон, чтобы обеспечить равномерную нагрузку;
• Обратная засыпка должна производиться сразу на всём участке фундамента, то есть по всей длине. Если не выполнить этого условия, то может случиться так, что в каком-то месте боковое давление от обратной засыпки окажется намного больше такого давления на другом участке. Это приведёт к возникновению в фундаменте напряжения кручения.

Если фундамент не набрал достаточной прочности, то образуется трещина. В последствии, в эту трещину начнёт просачиваться влага, и фундамент станет промерзать, при этом будет происходить его разрушение. Такой фундамент не прослужит и семи лет.

При производстве обратной засыпки котлована есть и некоторые требования:

• Обратная засыпка фундаментов не должна явиться следствием повреждения каких-либо дренажных систем;
• Обратная засыпка не должна быть преградой для поступления воды в дренажные системы;
• Засыпка траншей не должна препятствовать нормальной эксплуатации орошаемого грунта;
• Засыпка не должна производиться крупными кусками земли, а особенно если эта земля мёрзлая или пересохшая.

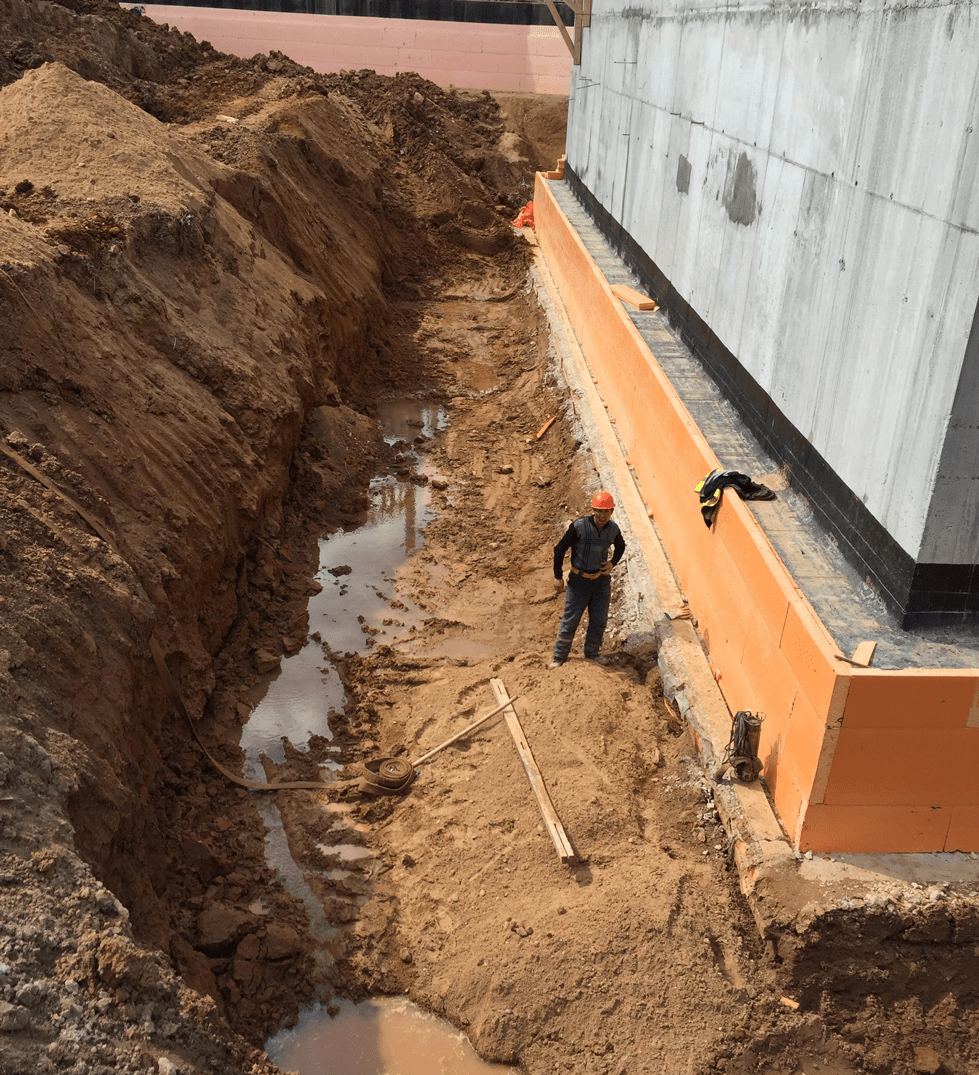

Обратная засыпка грунта в пазухи котлована

Перед началом производства работ следует проконтролировать состояние основания. Как уже отмечалось, грунт, которым планируется производить засыпку не должен содержать в себе посторонних предметов. Это же требование должно выполняться и для самих пазух котлована.

На дне его не должно быть постороннего мусора, никаких предметов, которые по величине больше 10 сантиметров. Грунт в свою очередь так же не должен содержать в себе таких предметов, а особенно органического типа. Доля органических веществ, которые могут содержаться в грунте для производства обратной засыпки фундамента, не должна превышать пяти процентов.

Засыпку такого характера следует проводить при оптимальной влажности грунта. Отклонение составляет порядка 10 процентов, если речь идёт о связных грунтах, и не более 20 процентов для несвязных грунтов.

Если это условие не выполняется, то следует добиться его выполнения. Достигается это путём искусственного увлажнения. Проводится оно над грунтом внутри пазух, если речь идёт о связных грунтах, и над засыпаемым грунтом, если речь идёт о несвязных грунтах.

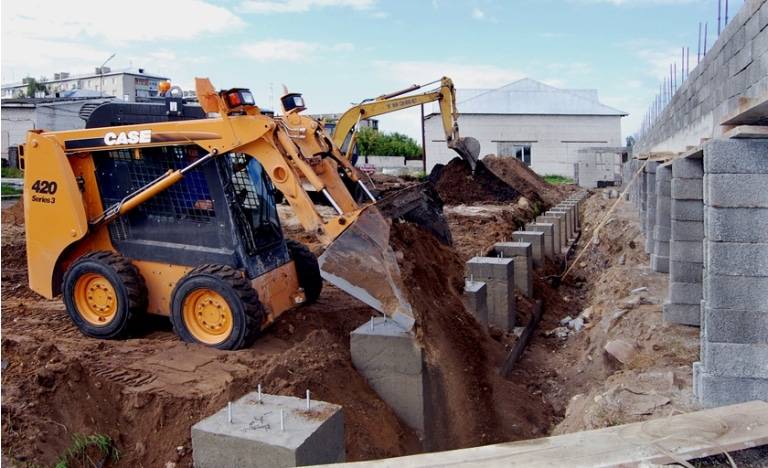

Строительная техника

Для разных грунтов нужно разное количество влаги для увлажнения. Оно зависит от того, какую влажность имеет грунт в месте строительства.

Если в месте засыпки проложены различные трубы, то сначала следует засыпать мягкий грунт на уровень труб при условии, что трубы расположены от дна котлована не более чем на 30 сантиметров. Если это не так, то сначала засыпается грунт слоем в тридцать сантиметров и плотно утрамбовывается, затем досыпается мягкий грунт на трубы без утрамбовки. Дальше насыпается порядка 15-20 сантиметров грунта и опять происходит его утрамбовка.

Если утрамбовка грунта не производилась, то его нужно засыпать с небольшим бугром. Размер такого бугра зависит от естественной плотности грунта. Нужен он для того, чтобы в дальнейшем не образовалось ямы по причине естественной осадки взрыхлённого грунта.

Если же обратная засыпка пазух котлованного фундамента производилась с уплотнением грунта, то позже нужно проверить достигнутую плотность. Делать это просто.

Качество уплотнения проверяется на различных участках, а потом общий вывод делается на основе общего арифметического с каждого участка. Пробы следует брать на каждых 20-30 сантиметрах фундамента. Если уплотнение производится специальной машиной, что является наилучшим вариантом, то каждый след машины должен перекрывать предыдущий примерно на 10-20 сантиметров. Это нужно для того, чтобы не осталось неуплотнённых участков.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

• крупнообломочный природный грунт;
• песок;
• глину;
• незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

1. связные, с содержанием частиц глины до 12%;
2. малосвязные (глина в количестве 4-11%);
3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала – глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:

При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.

Теория и коэффициенты

В СНиП сказано, что обратная засыпка должна засыпаться тем же грунтом, но если без песка не обойтись, то тогда его коэффициент уплотнения должен соответствовать этому показателя первоначальной почвы. Чтобы сделать засыпку правильно, необходимо знать плотность грунта. Идеальный коэффициент влажности и плотности составляет 0,95. Устанавливают этот показатель геодезические службы, которые работают в каждом районе. Вам не нужно будет их нанимать, что бы они сообщили коэффициент. У них уже есть данные, ведь на вашем участке скорее всего уже проводились строительные работы.

Варианты засыпки ленточного основания. Для этой работы могут применяться различные материалы.

Чтобы процесс уплотнения был выполнен правильно, показатель влажности грунта должен быть оптимальным. Если вы узнала, что влажность грунта на вашем участке не соответствует требуемой, вам придется провести увлажнение. Следующим шагом будет трамбовка.

Существует несколько основных показателей, с помощью которых можно определить влажность и степень уплотнения грунта:

• показатель влажности для тяжелого грунта составляет 16-23%, при этом коэффициент переувлажнения и уплотнения здесь будет 1,05%;
• влажность легких и тяжелых пылеватых видов почвы, а также для легких суглинок составляет 12-17%, коэффициент уплотнения – 1,15;
• для легких песков с крупной фракцией, а также для пылеватого песка показатель влажности будет находиться в пределах 8-12%, при этом коэффициент уплотнения составит 1,35%;
• легкие и пылеватые супеси имеют показатель влажности в 9-15% – это оптимальный показатель, степень переувлажнения и уплотнения грунта составляет 1,25%.

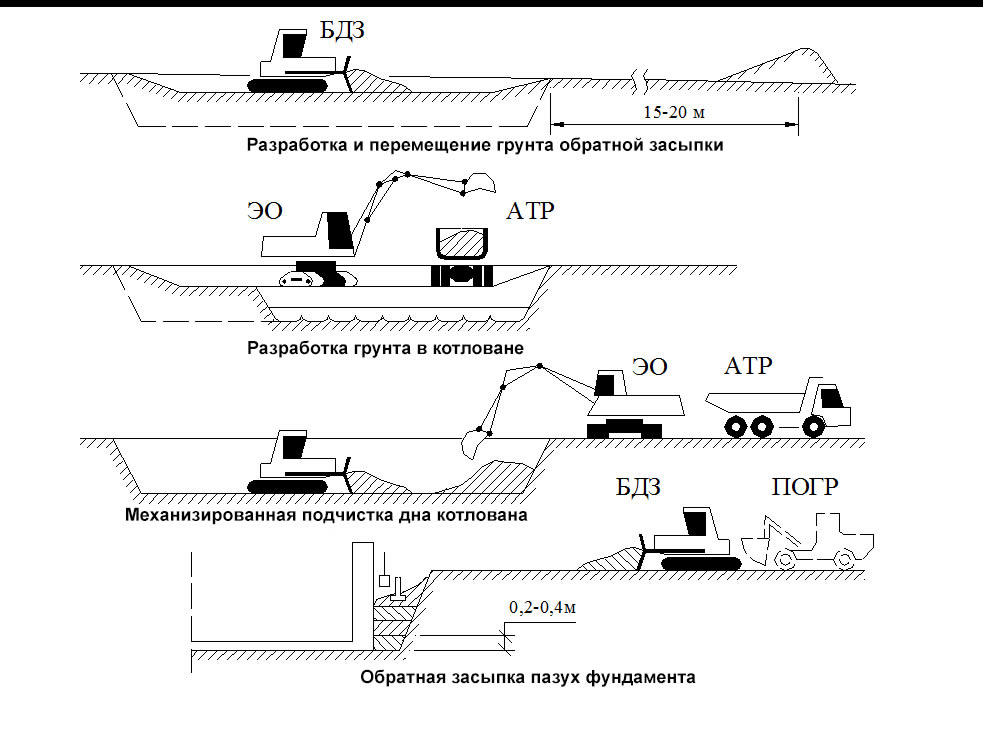

Схема, где показаны этапы засыпки грунта.

Эти данные из СНиП общие. Что касается точных показателей, то их можно получить только путем лабораторного анализа. Если информации по вашему участку нет, то нужно обратиться к работникам геодезической службы. После взятие пробы грунта, его сравнивают с нормами из СНиП. Если в почве наблюдается избыточная влажность, ее осушают. Если коэффициент влажности слишком мал, то необходимо выполнить смачивание грунта.

Готовить цементное молоко нужно следующим образом:

1. В воду помещается небольшая горстка цемента. Воду и цемент нужно размешать до однородной массы.
2. По своей текучести и вязкости молоко не должно отличаться от обычной воды.
3. У раствора должен быть мутно-белый цвет, отсюда и название – цементное молоко.
