Минимальная толщина стяжки пола: цементно-песчаные и самовыравнивающиеся составы

СП 29.13330.2011 Полы

Согласно п.8.1 стяжка пола должна предусматриваться, когда необходимо:

выравнивание поверхности нижележащего слоя;
укрытие трубопровода;
распределение нагрузок по теплозвукоизоляционным слоям;
обеспечение нормируемого теплоусвоения полов;
создание уклонов на полах по перекрытиям.

8.2 Наименьшая толщина цементно-песчаной или бетонной стяжки, для создания уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть:

при укладке ее по плитам перекрытия — 20 мм,
по тепло- и звукоизоляционному слою — 40 мм.

Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

8.3 Для выравнивания поверхности нижележащего слоя и укрытия трубопроводов, а также для создания уклона на перекрытии должны предусматриваться монолитные стяжки из бетона класса не ниже В12,5 или из цементно-песчаных растворов на основе смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 15 МПа.

8.4 Под полимерные покрытия монолитные стяжки должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

8.5 Стяжки, укладываемые по упругому тепло- и звукоизоляционному слою, должны предусматриваться из бетона класса не ниже В15 и Btb 3,6 по ГОСТ 26633 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа и прочностью на растяжение при изгибе не ниже 4,5 МПа.

8.7 Толщина монолитных стяжек из дисперсно-самоуплотняющихся растворов на базе сухих смесей строительных напольных с цементным вяжущим, применяемых для выравнивания поверхности нижележащего слоя, должна быть не менее 1,5 диаметра максимального наполнителя, содержащегося в композиции.

8.8 Прочность сцепления (адгезия) стяжек на основе цементного вяжущего на отрыв с бетонным основанием в возрасте 28 сут должна быть не менее 0,6 МПа. Прочность сцепления затвердевшего раствора (бетона) с бетонным основанием через 7 сут должна составлять не менее 50% проектной.

8.9 При сосредоточенных нагрузках на пол более 20 кН толщина стяжки по тепло- или звукоизоляционному слою должна устанавливаться расчетом на местное сжатие и продавливание по расчетной методике, изложенной в СП 63.13330, а также на действие изгибающих моментов в соответствии с приложением Ж и приниматься толщиной не менее 100 мм из бетона класса не ниже В22,5.

При сосредоточенных нагрузках на пол 20 кН и менее толщина цементно-песчаной или бетонной стяжки по тепло- или звукоизоляционному слою из минераловатных утеплителей принимается по таблице 3 с учетом значений действующих сосредоточенных нагрузок, физико-механических характеристик утеплителей и материала стяжки.

Таблица 3

Сосредо- точенная нагрузка, кН, не более	Прочность на растяжение при изгибе материала стяжки, МПа	Плотность материала утеплителя, кг/м3, не менее	Прочность материала утеплителя на сжатие при 10%-ной деформации, кПа, не менее	Толщина стяжки, мм
5	4,5	125	35	40
10	150	50	60
15	80
5	6,0	100	30	40
10	60
15	150	50	80

8.10 В местах сопряжения стяжек, выполненных по звукоизоляционным прокладкам или засыпкам, с другими конструкциями (стенами, перегородками, трубопроводами, проходящими через перекрытия, и т.п.) должны быть предусмотрены зазоры шириной 25-30 мм на всю толщину стяжки, заполняемые звукоизоляционным материалом.

8.11 В целях исключения мокрых процессов, ускорения производства работ, а также обеспечения нормируемого теплоусвоения пола следует применять сборные стяжки из гипсоволокнистых, древесно-стружечных и цементно-стружечных листов или фанеры.

8.12 Легкий бетон стяжек, выполняемых для обеспечения нормируемого теплоусвоения пола, должен быть класса не ниже В5, а поризованный цементно-песчаный раствор прочностью на сжатие — не менее 5 МПа.

8.14 В стяжках должны быть предусмотрены температурно-усадочные, деформационные и изолирующие швы. Деформационные и изолирующие швы должны совпадать с соответствующими швами в нижележащем основании. Расстояние между температурно-усадочными швами в монолитной стяжке не должны превышать 6 м. Деформационные швы должны быть расшиты полимерной эластичной композицией. Температурно-усадочные швы должны быть выполнены на глубину не менее 1/2 толщины стяжки и расшиты шпаклевочной композицией на основе портландцемента марки не ниже 400, а при последующем устройстве полимерных покрытий — полимерной шпаклевочной композицией.

Стяжка и рациональное планирование ремонта квартиры

Чтобы сэкономить время, деньги и избежать дополнительных задержек и расходов из-за переделок, хозяин квартиры должен придерживаться следующего порядка действий:

Пригласить специалиста для замера перепада высот по черновому полу и определения минимального уровня стяжки.
Определить план перепланировки самостоятельно, либо заказать проект интерьера дизайнеру, передав ему данные по минимальному уровню стяжки.
Исходя из плана перепланировки и плана прокладки коммуникаций по полу, установить (самостоятельно или с прорабом) тип выравнивающего слоя, его толщину и очередность устройства стяжки в общем плане работ по объекту.

Очередность устройства стяжки в квартире

Выравнивать полы можно до устройства стен и межкомнатных перегородок, либо после. У каждого из подходов есть свои плюсы и минусы.

Преимущества стяжки по открытому пространству без стен и перегородок:

Простота и точность высотной разметки — все маяки выставляются по одному уровню из одного положения лазерного осепостроителя.
Выравнивание по открытому пространству занимает меньше времени независимо от используемого метода.
Полусухим и сухим способом стяжку во всей квартире можно сделать за 1 день. Мокрым — тоже, если заказать готовый раствор с подачей на объект бетононасосом.
Экономически целесообразно, если возводятся каркасно-гипсокартонные или любые другие перегородки по каркасной схеме.
Проще и точнее размечать дверные проемы при возведении перегородок по уже готовой стяжке (не будет ошибок с высотой).

Рис. 7. Стяжка по открытому пространству позволяет использовать производительные методы работ.

Плюсы выравнивания после возведения стен и перегородок:

Нет проблемы с размещением материалов, инструментов, оборудования и бытового инвентаря на время работ по стяжке (комнаты можно освобождать по очереди).
Если использовать сухой или полусухой метод, стяжку допустимо ставить в любом месте графика ремонтных работ (главное, чтобы это было после монтажа коммуникаций, укрываемых полом, и до монтажа дверных блоков и напольных покрытий).
Экономически целесообразно, если стены и перегородки возводятся из кирпича, пенобетона и других кладочных материалов.

Рис. 8. Полусухая стяжка после возведения перегородок.

Минимальный уровень стяжки и ее приблизительная стоимость

Доверять эту работу конечно лучше специалисту. Но такой навык может пригодиться любому человеку, выбирающему квартиру для покупки, а также девелоперам, риэлторам, дизайнерам интерьера.

Минимальный уровень будущей стяжки — это отметка самой высокой точки бетонного перекрытия плюс MIN технологическая толщина слоя. За редким исключением минимальный уровень и будет соответствовать реальной высотной отметке будущей стяжки.

Порядок действий:

Осепостроитель (желательно с эволюционным штативом — для простоты и скорости работы) устанавливается примерно по центру квартиры. Высота размечаемой им горизонтальной плоскости не важна. Главное, чтобы она фиксировалась.
По световой разметке необходимо пройтись с маркером по всем помещениям и поставить метки на стенах (каждый простенок должен отмечаться как минимум 2 метками).
Затем осепостроитель устанавливается в одном из помещений примерно по центру, и его плоскость совмещается с имеющимися метками. По лучу размечаются все остальные простенки.
Повторяем предыдущее действие во всех остальных помещениях квартиры. Единая горизонтальная плоскость (ЕГП) на объекте зафиксирована.
Проходимся с рулеткой по всей квартире, измеряя расстояние от ЕГП до чернового пола. Показания записываем возле соответствующих отмечаемых точек на плане объекта.
Там, где расстояние минимальное — самая высокая точка перекрытия (условно называется «нулем чернового пола», «нулем стяжки» или просто «нулем»). Все остальные отметки, соответственно, должны быть со знаком минуса. Среди них одна — самая низкая. Ее значение понадобится для расчета толщины выравнивающего слоя
Прибавим к нулю MIN технологическую толщину стяжки — и получим минимальный уровень стяжки. Можно заниматься точным проектированием интерьера!
Определим примерную стоимость выравнивания полов. Для этого к значению (по модулю) самой низкой точки перекрытия прибавляем высоту (от нуля) минимального уровня стяжки, и полученную сумму делим пополам — это средняя толщина стяжки в новостройке и доме старой постройки. Теперь, зная толщину и площадь стяжки, можно получить коммерческие предложения с ценой от любого исполнителя.

Какой толщины должна быть стяжка пола

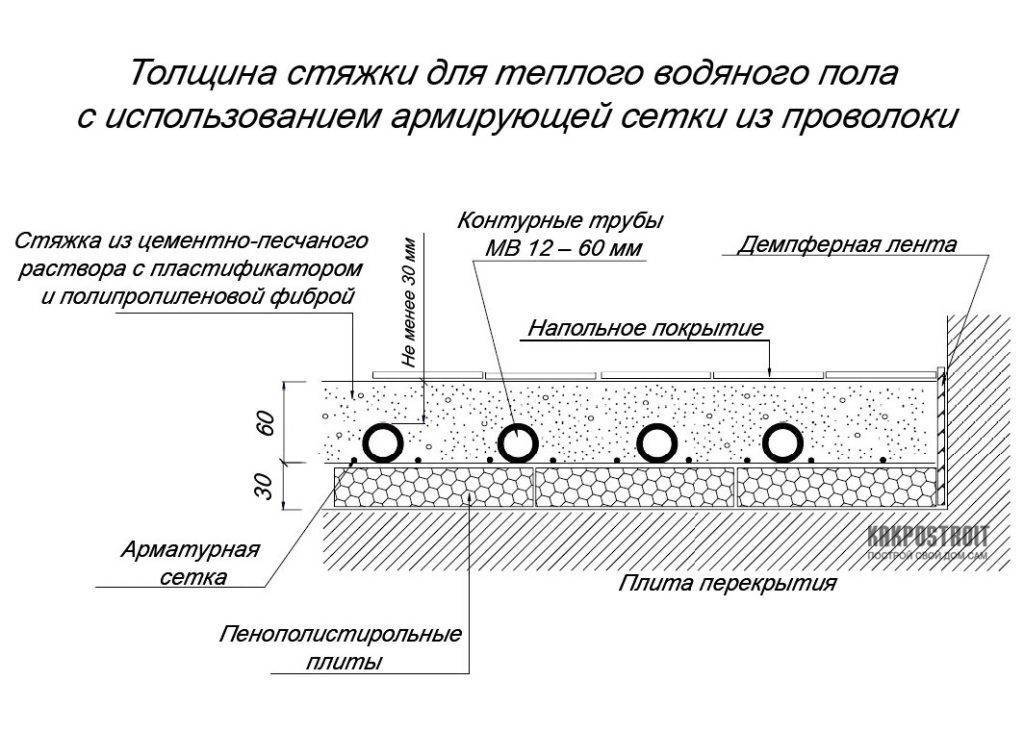

Толщина стяжки над теплыми полами — немаловажный момент при обустройстве инженерных коммуникаций. Чтобы получить максимальную отдачу от подогрева и обеспечить оптимальную прочность при внешних механических нагрузках, параметры основы нужно рассчитать правильно.

Санитарные нормы указывают толщину слоя раствора для формирования обычного пола — это 40 мм. При низкой проходимости допустимо уменьшение высоты заливки. Но при обустройстве конструкций с подогревом востребованы современные материалы, собираются сложные схемы, поэтому значения рассчитываются индивидуально.

Стяжку пола, толщина которой мала, легко повредить: слишком быстрый нагрев и резкое остывание способствуют образованию «паутинки». А нагрузка от постоянных перемещений, давления мебели ускорит процесс разрушения покрытия.

Для оборудования стяжки теплого пола монтируется несколько предварительных прослоек:

Черновая стяжка по очищенной поверхности (ее может заменить прочная плита перекрытия).
Утеплитель (его примерная толщина — 1 см).
Для упрочнения можно использовать арматурную сетку толщиной до 10 мм.
Далее прокладывается металлопластиковая труба. Или устанавливается электросистема.

Окончательный слой возможен из любого уместного материала толщиной от 30 до 70 мм. Сверху укладывается декоративное чистовое покрытие. Определение нужных величин дается сложно каждому начинающему умельцу.

Минимальная толщина

Нет официально утвержденной величины, которая однозначно указывает какой должна быть минимальная толщина предполагаемой стяжки пола. Госнормы отталкиваются от начальных 20 мм, не учитывая применение металлоцемента. Если не предусмотрено армирование, профессионалы указывают высоту не менее 40 мм при стандартном диаметре труб. Ячеистость укрепляющей сетки — 100х100 мм, 150х150 мм. В таких размерах для стяжки для пола материал окажется пригодным для упрочения конструкции.

Минимум не приемлем в местах с усиленной нагрузкой (например, в технических помещениях, общих коридорах, гаражах). СНиП 3.04.01-87 (рассматривается жилой сектор) при организации отопительных разводок труб нижним порогом называет общий слой в границах 500-650 мм.

Поскольку стяжка под теплый пол незначительно расширяется при линейном нагреве, то потребуется компенсатор — по периметру комнат несколько выше предполагаемой линии покрытия проклеивается демпферная (или кромочная термоусадочная) лента, принимающая на себя излишнее давление. Ширина такого вспомогательного материала 10-15 см. Лента — это дополнительная изоляция от примыкающих охлажденных стен.

Над нагревательной разводкой пол должен возвышаться примерно на 3-4 см — это ответ мастеров тем, кто впервые работает самостоятельно и выясняет какую минимальную толщину стяжки пола нужно монтировать. Так тепло отлично распределится по поверхности, сооружение останется прочным, а помещение не уменьшится.

Максимальная толщина

Наибольшая величина стяжки для теплого пола определяется по нагрузке, в среднем поверхность должна выдерживать 200-300 кгс/м2. Максимальная толщина не указана в нормативных документах и определяется путем инженерных расчетов. Чем массивнее слой, тем дольше будет длиться нагрев, ждать теплоотдачи от инерционной системы можно сутки и более.

Рекомендованные наибольшие параметры:

Для квартир, частных коттеджей — 95-100 мм.
Для общественных помещений — до 200 мм.
Для производства — 300 мм.

Что влияет на толщину слоя?

Толщина бетонного стяжечного слоя зависит от воздействия многих факторов. Рассмотрим основные из них:

состояние основания, то есть перекрытий. Это – один из главных факторов, влияющих на итоговую толщину стяжечного слоя. Так, чем больше будет перепад высот чернового основания, тем толще получится стяжка. В противном случае добиться ровных полов просто не получится. Плюс ко всему основание может быть покрыто трещинами, иметь какие-то выступы – все это повлияет на итоговую толщину. То есть, например, если основание имеет совсем незначительные изъяны, то толщина слоя бетона в стяжке, согласно СНиП, может быть всего 4 см. Если же перепады высоты слишком велики, то стоит приготовиться к тому, что расход материалов возрастет – минимальным слоем тут отделаться не выйдет;

Толщина стяжки зависит от степени повреждений основания

Пластиковая армирующая сетка для стяжки

тип используемого раствора. Некоторые материалы позволяют добиться прочного, но очень тонкого основания. Так что смесь, используемая для заливки стяжки, тоже будет влиять на ее толщину. Минимальный расход будет указан на упаковке. Этот пункт применим ко всем современным смесям. Используя обычные проверенные временем составы или изготавливая сухую стяжку, стоит ожидать, что минимальная ее толщина в ряде случаев может достигать и 8-15 см. Порой можно пойти на хитрость – использовать в качестве подсыпки керамзит, который позволит добиться нужного уровня, но при этом снизить массу стяжки и расход бетонной смеси;

Заливка стяжки поверх подсыпки из керамзита

наличие изолирующих слоев различного назначения тоже оказывает влияние на толщину стяжечного слоя. Так, например, стяжку можно заливать прямо на перекрытия, если их состояние позволяет это сделать. И в этом случае порой достаточно и 2 см смеси. Но при наличии прослоек стяжку придется делать толще. Даже если используется всего лишь гидроизоляция.

Процесс заливки стяжки

Важно помнить, что и слишком толстый слой – не лучший вариант. Чрезмерность в этом случае может стать причиной уменьшения пространства между потолком и полом, материал будет долго сохнуть, а если используется система теплых полов, то потребуется куда больше энергии для прогрева основания, чем при оптимальном или минимальном слое

Также не стоит забывать об увеличении массы полов и нагрузки на перекрытия. В ряде случаев тяжелую толстую стяжку делать вовсе запрещается.

Стяжка под теплый пол

Кстати говоря, если планируется обустройство теплого пола, это тоже нужно учитывать при создании стяжки. Она должна полностью закрыть собой все источники тепла. Например, если диаметр труб теплых полов составляет 2,5 см, то толщина стяжки должна варьироваться в пределах 5-7 см. Специалисты отмечают, что порой достаточно и 4 см толщины. Слишком толстая стяжка — не вариант, так как будет тратиться много тепловой энергии на прогрев самого бетона.

Диаметр труб для водяного теплого пола

Функциональное назначение стяжки

Бетон не только станет покрытием, но и заполнит изъяны плиты основания

Стяжка монтируется для компенсации перепадов по высоте, усиливает бетонное основание и скрывает его дефекты.

Назначение чернового пола:

когда заливаем бетон, он заполняет поры и микротрещины в плите, тем самым повышает ее крепость и срок эксплуатации;
более толстый слой в пределах допустимых значений способствует сохранению тепла и является преградой проникновению шума;
ровная поверхность способствует легкому монтажу финишного настила, предохраняет его от повреждения при эксплуатации на неровном основании;
при заливке пола можно предусмотреть технологический уклон на кухне и в ванной.

Возможные сложности

Устройство стяжки под полы по грунту является ответственной строительно-монтажной операцией, которая требует специальных знаний и определённых навыков от мастера. В связи с этим, при заливке данной конструкции, могут возникнуть некоторые проблемы, требующие немедленного вмешательства, чтобы избежать нарушения работы несущего основания под полы по грунту:

Некачественное уплотнение основания – песчано-гравийная подушка под стяжку должна быть уплотнена до степени 0,95 – 0,98 с использованием специальных виброплатформ, которые обеспечивают передачу нагрузки не менее, чем 5000 кг.
Наличие слабых грунтов основания под конструкцией из железобетона – перед началом проектных и строительно-монтажных работ, необходимо выполнить инженерно-геологические изыскания под пятном предполагаемой застройки с составлением подробного отчёта о физико-механических характеристиках грунтового основания, поле чего принять решение по полной или частичной замене глинистых, либо пылеватых грунтов.
Недостаточная толщина стяжки – мощность конструкции должна полностью удовлетворить статическому расчёту строительной конструкции по 2 группам предельных состояний, из расчёта обеспечения прочности и устойчивости данного элемента здания.
Недостаточное армирование конструкции – при назначении количества стали для усиления бетона в растянутой зоне, необходимо руководствоваться требуемым минимальным процентом армирования, а также изополей напряжений, по результатам расчёта и составлением эпюр.
Недостаточный защитный слой – вся арматура, устраиваемая в нижней части бетонной стяжки, должна быть дистанционирована от основания на величину от 15 мм и более.
Наличие мостиков холода в готовой конструкции – при устройстве полов по грунту в зоне промерзания основания требуется укладка полистирольных плит, чтобы предотвратить пучение и обеспечить требуемую энергоэффективность здания.
Неровная поверхность стяжки – после заливки, перед началом процесса схватывания бетона, требуется произвести заглаживание и выравнивание верхней поверхности, а, после твердения – выполнить геодезическую исполнительную съёмку и, при необходимости, провести доработку железобетонной конструкции.

Пере заливкой стяжки под полы по грунту в жилом или общественном здании самостоятельно, рекомендуется ознакомиться с мастер-классами от профессиональных монтажников, которые нередко делятся своими видео в сети с другими пользователями.

Как заливать наливной пол

Устройство стяжки в помещении начинают с углублений, которые присутствуют на бетонном основании. При выполнении монтажных работ необходимо отталкиваться от минимального слоя смеси 5 миллиметров, при меньшей толщине пол начнёт давать трещины при высыхании. Делать слишком толстую прослойку тоже не желательно, что повлияет на высоту помещения. Особенно это актуально для комнат с низкими потолками.

Ровнители выливают на основание таким образом, чтобы одна лужа соприкасалась с другой. Ещё одним вариантом устройства стяжки считается заливка полосами по 40-50 сантиметров. Смесь предварительно разравнивают при помощи широкого металлического шпателя, затем дополнительно проходятся игольчатым валиком с нужной глубиной гребня. Иголки помогают регулировать толщину ровнителя.

Финишный самовыравнивающийся наливной пол быстро схватывается и твердеет, поэтому монтажные работы нужно проводить как можно быстрее. Для получения идеально выровненной однородной поверхности заливку смеси проводят за один проход. Смесь самостоятельно распределяется по базовой поверхности, заполняет трещины и сколы, её расправляют в нужном направлении.

При наличии большого по площади помещения перекрыть всю поверхность за один проход не получится. В данном случае смесь распределяют полосами в виде зебры через некоторое расстояние друг от друга. При этом каждый из участков должен иметь ширину не больше 5 метров. Соблюдайте рекомендуемую производителем толщину раствора, что ускорит время его застывания. Верхний слой толстой стяжки затвердеет быстро, но в средине останется жидкая масса.

После укладки полос по ровнителю проходятся игольчатым валиком. Этот инструмент позволяет уплотнить смесь и освободить мелкие пузырьки воздуха. Валиком проходятся вдоль и поперек покрытия, после этого поверхность дополнительно разравнивают шпателем. Такая обработка позволяет получить надёжное и долговечное основание для последующей укладки финишного напольного покрытия.

Обратите внимание! Период твердения смеси зависит от её составляющих компонентов, вяжущего вещества. Такой материал может твердеть от нескольких дней до нескольких недель.

На скорость высыхания смеси влияют следующие факторы:

марка ровнителя;
толщина раствора;
температура и влажность в помещении.

Производители не рекомендуют ходить по недавно уложенному покрытию. После такого влияния поверхность деформируется, на ней остаются следы от обуви. После полного твердения смеси можно приступать к укладке керамогранита или другого вида напольного покрытия.

Для получения идеально ровной качественной базовой поверхности в помещении необходимо придерживаться следующих советов:

Проветрите комнату перед началом укладки стяжки. Такая процедура поможет уменьшить влажность воздуха, лишняя влага плохо сказывается на качестве смеси. Процедуру проветривания проводят непосредственно перед проведением работ. Не рекомендуется это делать после монтажа пола, сквозняки в помещении могут привести к образованию трещин на поверхности ровнителя. Двери, окна и форточки в комнате необходимо закрыть до полного высыхания раствора.
Не используйте тёплую воду для приготовления рабочей смеси. Повышенная температура жидкости будет способствовать быстрому твердению материала. Многие строители считают, что раствор лучше растекается по поверхности если количество воды немного больше, чем указано в инструкции производителя. С одной стороны это утверждение верно, но при увеличенном количестве жидкости теряются качественные показатели стяжки.

Важно! Уделите внимание правильному уходу за недавно уложенной стяжкой. Распыляйте по поверхности воду, что позволит добиться равномерного высыхания слоя

Технология устройства бетонного пола

Найти самую низкую точку. Перед началом работ с бетонными полами необходимо в первую очередь провести геодезические работы, найти и отбить ноль (горизонт).
Подготовить основание.На грунт. Перед устройством бетонной стяжки, необходимо подготовить основание под бетонный пол, для этого нужно утрамбовать почву, сделать подушку в виде песчаной подсыпки.
На монолитное основание. Устройство бетонных полов производится после ремонта основания, если он требуется. Трещины и выбоины заливаются смесью цемента и песка, т.е. маркой 50.
Установка гидроизоляции. Бетон довольно долго набирает крепость, во время застывания смеси нельзя допускать пересыхания. Поэтому применяется гидроизоляция, она не даёт уходить жидкости из бетона.
Установка опалубки. Опалубка, это деревянные, металлические, пластиковые щиты, с помощью которых нужно придать необходимую форму будущего пласта.
Армирование пласта. Если того требует технология, перед заливкой бетонных полов, основание армируется. Это делается для повышения прочности бетонного основания.
Монтаж бетонных полов. Перед проведением работ с бетоном, нужно объективно оценить весь объем работ. Дело в том, что бетон следует лить одним коржом, заливка полов в 2-3 этапа с большим интервалом в несколько часов и более, является грубым нарушением технологического процесса. Поэтому часто возникают ситуации, когда есть смысл заказать готовый бетон в автобетономешалке. Если объект находится на высоте или в труднодоступном для автобетономешалки месте, существует автобетононасос.
Действия во время бетонных работ. Для качественного выполнения работы, смесь необходимо разравнивать и уплотнять. Для этого используются различные инструменты, такие как виброрейка и вибратор. С помощью вибратора выгоняется воздух из бетонной смеси, а с помощью виброрейки бетонная смесь равномерно распределяется по поверхности.
Затирка бетонных полов. По истечении 6-8 часов после окончания работ, бетонное основание следует зачистить специальной затирочной машиной (если площадь не большая, можно затереть стяжку вручную при помощи полиуретановой тёрки). Процедуру рекомендуется повторять каждые несколько часов.
Отвердевание бетонного пола. После зачистки поверхности, нужно дать основанию окрепнуть в течение нескольких дней. Всё это время бетонный пол необходимо орошать водой.
Деформационный шов. Не позднее 72 часов после окончания работы, необходимо нарезать угловой шлифмашинкой деформационный шов. Это необходимо выполнить, если предвидится большая нагрузка на полы, для больших площадей. Любое основание совершает движение не заметное человеческому глазу. Так происходит из-за действующей нагрузки от массы самой конструкции, оборудования на ней, термического расширения при нагревании или сужения при охлаждении, сейсмических движениях. Деформационный шов позволит избежать разрушения бетонного пола. Глубина деформационного шва обычно составляет 1/3 от общей толщины слоя.
Обработка деформационных швов. После того как были нарезаны швы, их необходимо обработать любым уплотнительным материалом. Это предотвратит попадание в швы воды и мусора.
