Линейные светильники

Как самостоятельно установить встроенные линейные светильники

Принцип монтажа люминесцентных и светодиодных светильников разнится. Если предстоит устанавливать подсветку своими руками в гипсокартонном потолке, нужно сделать углубление шириной не менее 5 см. Установить конструкции в домашних условиях не сложно. Для тех, кто раньше никогда не сталкивался с такой работой, стоит найти в интернете пошаговую инструкцию и внимательно ее изучить.

Процесс монтажа конструкций предполагает проведение нескольких этапов. Первый заключается в проектировании схемы подключения. Действия выглядят следующим образом:

Принимая во внимание нормы освещения, устанавливается мощность и количество осветительных приборов. Подбирается оптимальный вариант потолочного освещения: подсветка в центральной части, «парящая», боковой вид и так далее

На чистом листе бумаги прорисовывается схема с учетом размеров и пропорций, наличия фигурных выступов и ярусов на потолке. Руководствуясь собственной фантазией или интересными дизайнерскими решениями, устанавливается место размещения приборов. Все нужные параметры указываются. При помощи маркера, угольника и рулетки делаются отметки на потолке в точном соответствии с составленной схемой. Определяется принцип работы дополнительного освещения

Включение может быть одновременно с люстрой или отдельной клавишей. На стене определяется удобное место для выключателя и отмечается маркером. Все точки соединяются прямыми линиями. Это необходимо для правильной прокладки кабеля. Монтируется проводка. Измеряется расстояние между базовым потолком и нижним уровнем профиля. Это места расположения светильников. Опираясь на разметки к потолку крепятся металлические или пластиковые хомуты для удерживания проводов. Провод укладывается в хомуты. В местах монтажа формируется петля. Каждая петля внизу разрезается, снимается изоляция, устанавливаются клеммы. Провод подключается к электросети. Монтируется выключатель. Помещение отключается от электричества. Окончательный этап – установление светильников. Для этого необходимо отсоединить верхние панели. Все приборы подсоединяются к кабелям, уложенным на потолке согласно схеме подключения. Манипуляции закончены.

Особенности подключения ламп для линейных светильников

Как я уже отмечал выше, кроме линейных светильников, промышленность выпускает и светодиодные линейные лампы. Выглядят они так же, как и люминесцентные трубки, только внутри колбы не инертный газ со ртутью, а светодиоды. Обозначаются приборы маркировкой Т8.

Они могут иметь различные мощность, длину, угол рассеивания, цветовую температуру. Неизменным остается лишь стандартный цоколь G13 и нормированная (хотя и различная) длина. Сделано так для того, чтобы при необходимости их можно было установить в стандартный светильник, использующий люминесцентные трубки Т8.

Выпускаются такие лампы в нескольких исполнениях:

• со встроенным блоком питания;
• без блока питания.

Первые можно включать в обычную осветительную сеть 220 В, для вторых необходимо докупить соответствующий блок питания (БП).

В плане универсальности наибольший интерес представляют линейные светодиодные лампы со встроенным сетевым блоком питания. Подключать их, как я уже говорил, можно в сеть 220 В напрямую. Схема включения будет выглядеть так:

По схеме, изображенной слева, обычно включаются лампы без встроенного блока питания, но некоторые производители могут выпускать приборы такого подключения с БП и рассчитанные на 220 В.

Замена люминесцентной лампы на светодиодную

Для такой замены в конструкции самого светильника ничего переделывать не нужно. Единственное, схему внутренней проводки придется немного изменить – ведь ЛДС включается через балластный дроссель и стартер, которые светодиодному источнику не нужны. Ниже я привожу исходную схему лампы (слева) и уже переделанную под светодиодный источник света со встроенным БП.

Если же в твоем распоряжении оказалась лампа без драйвера, то его придется докупить, а схему включения несколько изменить.

Вот мы и выяснили, что такое линейные светодиодные светильники, какими они бывают и что при помощи их можно сделать. А если ты решишь использовать в освещении линейные светодиодные лампы, то после прочтения этой статьи сможешь без посторонней помощи их включить.

Предыдущая
ОсвещениеСветодиодные светильники для промышленного освещения
Следующая
НастольныеКак выбрать настольную лампу для школьника чтобы сохранить зрение

Спасибо, помогло!Не помогло1

Основные особенности

Сразу стоит отметить, что сделать полосы на потолке намного сложнее, чем повесить люстру или поставить точечные светильники. Поэтому чаще всего работу поручают профессионалам. Что касается особенностей, они таковы:

В качестве источника света применяются только светодиодные лампы и ленты. Это связано с тем, что данный вариант не сильно нагревается при работе и дает яркий ровный свет без мерцаний. Еще один большой плюс – длительный срок службы, не придется лезть в конструкцию и менять источники света через пару лет после установки. Проще всего делать композиции, состоящие из прямых линий. Тут может быть много вариантов – от одного прямого элемента до ломаных и узоров с пересекающимися линиями Можно сделать подсветку с овальными контурами, но она намного сложнее в реализации, поэтому встречается редко

Линии служат оригинальным декором, привлекают к себе внимание и являются одним из главных акцентов обстановки. Но если сделать их широкими, а внутри расположить источники света большой яркости, то можно применять этот вариант и как основной свет, главное – соблюдать нормы освещенности для конкретного помещения Световые полосы как дополнение к основному свету

Чаще всего используется белый свет, который может быть разным – от теплого до естественного или холодного спектра. При этом цвет подсветки зависит не только от ламп, но и от характеристики светофильтра или натяжного полотна, если световой поток идет сквозь него. Чтобы менять оттенки подсветки, лучше ставить RGB-ленту

Если важно качественное освещение, то больше подойдет одноцветный вариант большой мощности с частым расположением светодиодов

Монтаж встраиваемого линейного светильника

Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».

Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения

Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией

Составляем схему подсветки потолка

Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.

Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.

Цены на светодиодные светильники

светодиодные светильники

Подготовка к установке линейных ламп

Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.

Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.

Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.

Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.

Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).

Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).

Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.

Крепление кабеля дюбель-хомутами

Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.

Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.

Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.

Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок

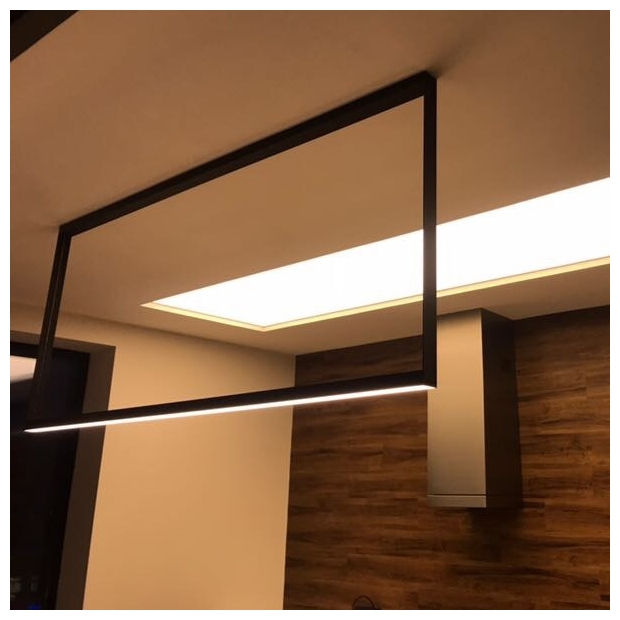

Альтернативный вариант — подвесные линейные светильники

Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).

Цены на LED-ленты

led лента

На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.

Виды встроенных линейных светильников для натяжного потолка

Можно использовать только источники света определенного типа. Это связано как с требованиями безопасности, так и с тем, что светящиеся линии должны быть равномерными, без затемненных участков и засветов. Поэтому применяется всего два вида:

1. Светодиодные ленты. Лучшее решение, которое можно приклеить как на ровные, так и на овальные линии. Разновидностей очень много, характеристики зависят от количества светодиодов на погонный метр. Если нужна высокая яркость, стоит подбирать варианты с яркими диодами, расположенными в два ряда. Обычно применяют однотонные с естественным или холодным белым светом, но при желании можно ставить и цветные, наибольшей популярностью пользуется подсветка голубого и желтого цветов. За счет рассеивателя получается равномерный световой поток.
2. Светодиодные лампы трубчатого типа Т5-Т8 тоже хорошо подойдут для создания световых полос. Их можно применять только при создании ровных линий, лампы дают яркий равномерный свет и часто используются для основного освещения. Длина одного элемента может быть от 50 до 120 см, этот момент надо учесть при планировании линий, иначе не получится нормально разместить светильники и в полосах будут темные участки.

Светодиодная лента позволяет реализовать проекты любой сложности.

Ставить галогенные и другие варианты не стоит, так как они не обеспечат нужного качества света и при работе будут сильно нагреваться, что со временем приведет к пожелтению натяжного потолка.

Рекомендации по выбору

Если модель оснащена аварийным дополнительным блоком питания, он то рассчитан на автономную работу в течение как минимум 1,5 часов. Независимо от типа все линейные встраиваемые светильники имеют кнопку включения-выключения, расположенную на внешней панели. Рассеиватели изготавливают из оптического ударопрочного поликарбоната. Эти элементы приборов призваны обеспечить равномерное распределение светового потока и падение его под заданным углом. Корпус может быть изготовлен из металла или высокопрочного пластика.

Цены на люстры

люстра

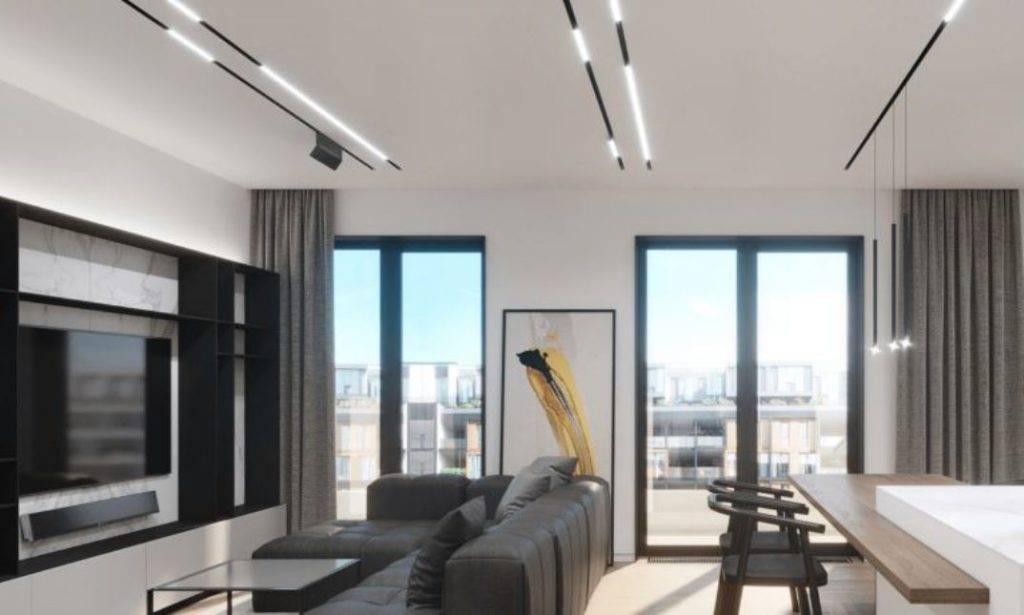

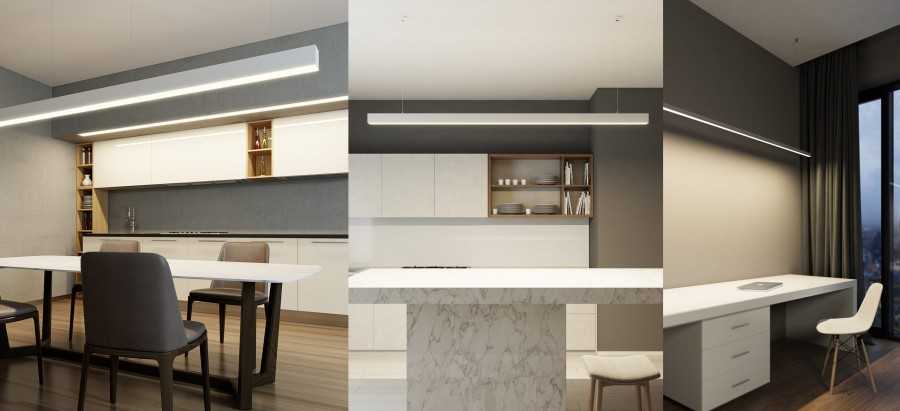

Линейные встраиваемые светильники в интерьере

При расчете требуемой мощности осветительных приборов для конкретного помещения необходимо ориентироваться на рекомендуемые показатели светового потока;

• для гостиных и приемных – 22-24 Вт/м2;
• для спален и подсобных помещений – 15-16 Вт/м2;
• для детских и игровых комнат – 60 ВТ/м2;
• для санузлов, душевых и ванных комнат – 18-20 Вт/м2.

Производители линейных потолочных светильников

Лучшими считаются светильники производство компании Osram, Philips, Gauss, Feron, Camelion. В этом случае репутации фирм способствует хороший контроль за качеством светодиодных матриц и процессом сборки линейных светильников.

Из российских компаний можно назвать компании «Космос» и «Эра». Из китайских производителей заслуженным авторитетом полузуются фонари Xiaomi.

Сенсор находится под колпаком

Судить о качестве линейных фонарей достаточно сложно, так как практически 80-90% светодиодов изготавливается в Китае. Огромное количество небольших производителей, как российских, так и СНГ, используют недорогие китайские светодиодные ленты для сборки наиболее дешевых и простых линейных приборов освещения.

Качество такой сборки достаточно среднее, поэтому лучше всего приобретать брендовые светодиодные фонари, либо те модели, на которые дают как минимум годовую гарантию.

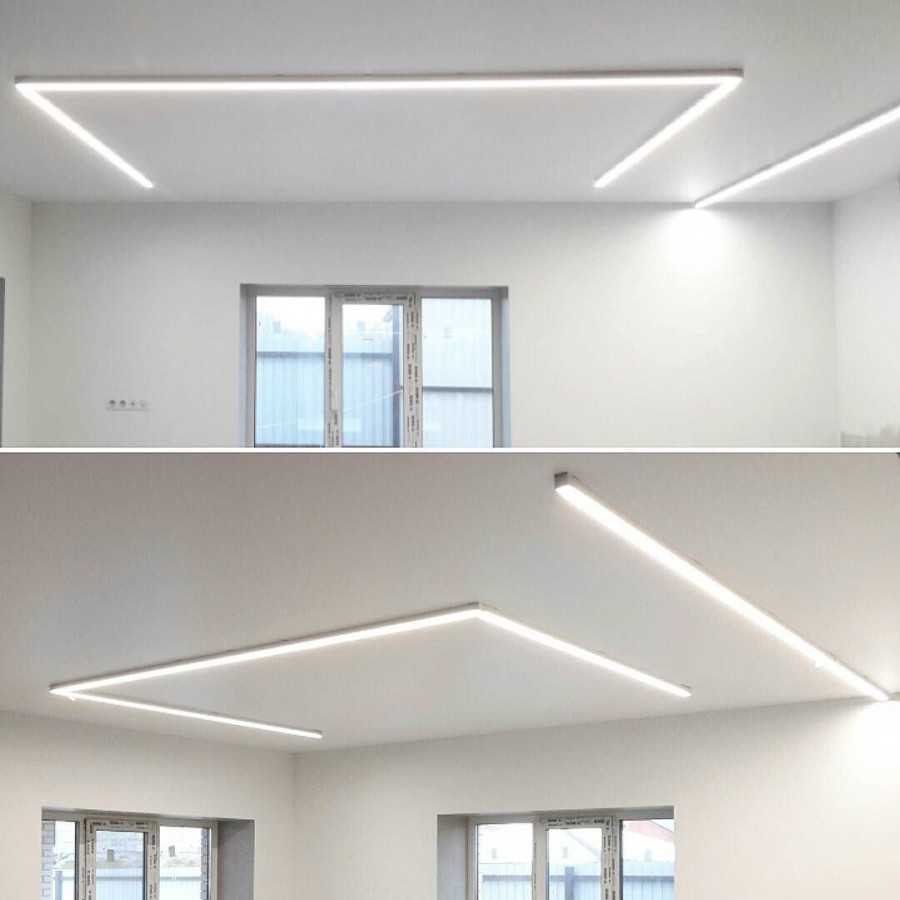

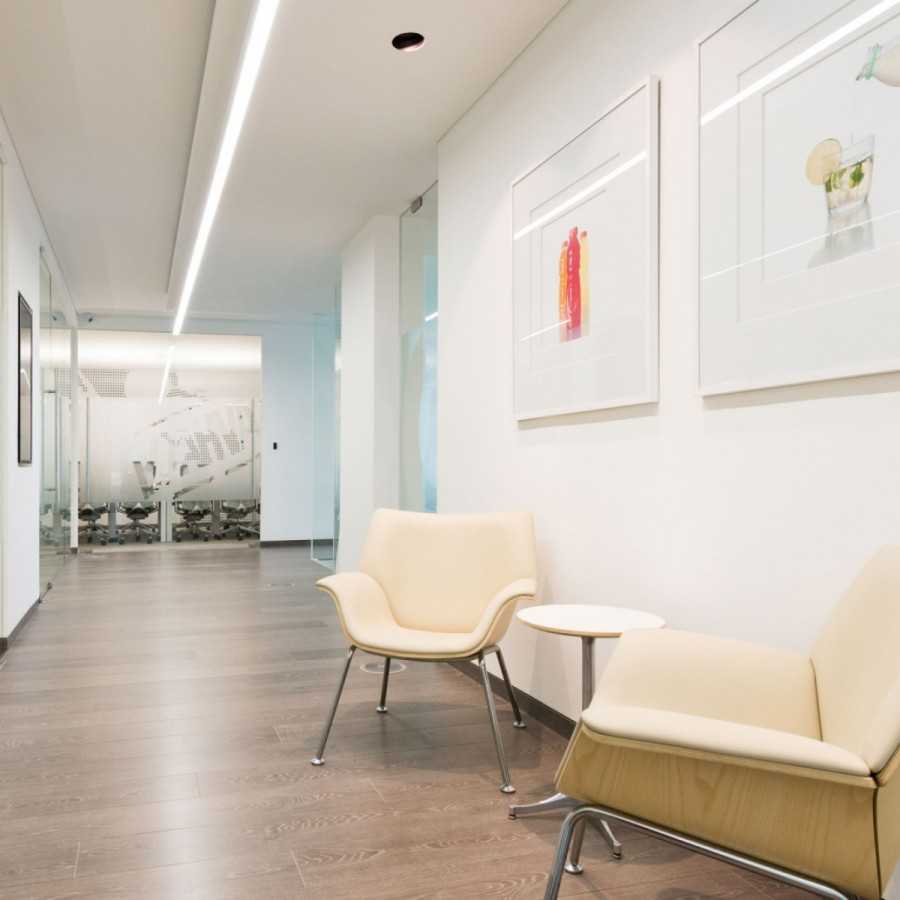

Фото световых линий в натяжном потолке

Классическим решением в оформлении потолка с использованием светящихся полос считается серый металлического цвета потолок с одной-двумя ломаными линиями. Это упрощенный стиль, близкий к направлению Техно.

Хорошо смотрится несколько параллельных прямых полос, переходящих в прямоугольный контур.

Линии труэнержи выглядят более стильно, чем одиночная полоса

Они могут пересекаться друг с другом, и даже выходить на стены помещения.

Очень хорошо сочетаются парящие линии для натяжных потолков, фото, с минималистичным дизайном помещения.

Композиция из полос становится основой интерьера помещения

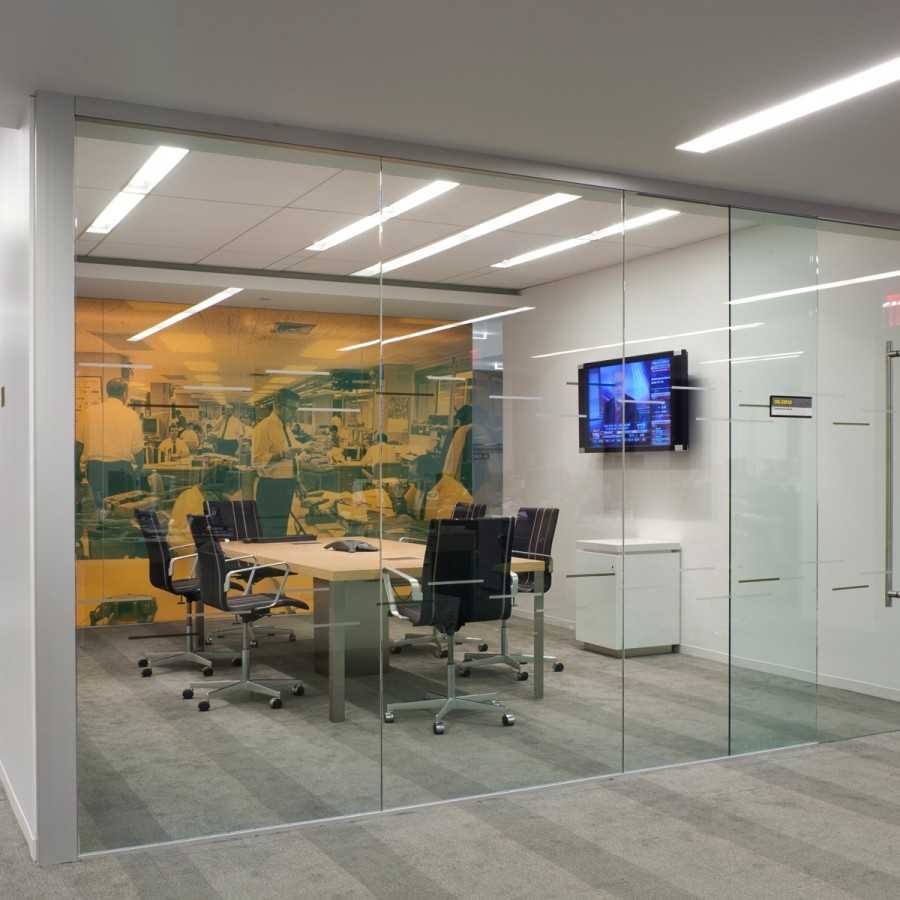

Офисный стиль

Светящиеся потолочные полосы переходят в настенный декор

Новый тип светильников отлично вписывается в обычный интерьер комнаты

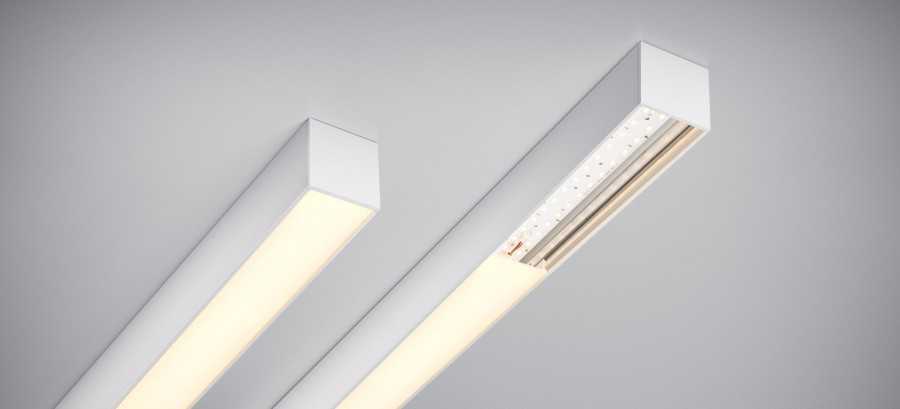

Особенности линейных LED светильников

Конструктивно линейный светильник представляет собой длинную коробчатую панель, в которой уложена пластина с напечатанными светодиодами. Светильник может монтироваться в потолок, крепиться на специальных подвесах, на стене или потолочной облицовке.

Установка светодиодов обеспечивает существенные преимущества:

• Панель получается легкой, ее несложно установить на любой потолочной поверхности, можно вмонтировать в подвесную систему либо спрятать за натяжным декором;
• Светодиодная матрица способна прослужить не менее 20 тыс. часов, при этом светодиод по исчерпанию ресурса теряет светосилу всего лишь на 5-10%;
• Помимо высокой экономичности LED-светильников, такая конструкция обеспечивает минимальное выделение тепла и полную бесшумность;
• Система освещения получается прочной, линейный светильник, как и любой другой светодиодный прибор, можно уронить, и при этом в 90 случаях из 100 он сохраняет свою работоспособность.

К сведению! Важным преимуществом светодиодных линейных светильников считаются высокие декоративные качества приборов. В отличие от точечных либо панельных конструкций, длинный и узкий корпус больше подходит для современных интерьеров.

Линейка светодиодов, запечатанная под поликарбонатной крышкой

Считается, что монтаж светодиодного светильника линейного типа лишь немногим сложнее установки точечного фонаря. Обычно производители комплектуют свою продукцию дополнительными клипсами и стеновым крепежом, поэтому проблем с тем, как зафиксировать корпус на стене или на потолке, практически не возникает.

Сверху светильник закрывается декоративным колпаком из матового поликарбоната. Это обеспечивает хорошее рассеивание светового потока, так как светодиоды дают очень яркий точечный свет, сильно раздражающий зрение.

Конструкция

Линейный светильник – симметричный световой прибор с компактным вытянутым, узким, плоским или трубчатым корпусом.

Части осветительного прибора:

• корпус;
• отражатель;
• светорассеиватель;
• встроенный блок питания.

В осветительных приборах с люминесцентным освещением на металлическом или пластиковом основании, которое является частью корпуса, расположены стартер, дроссель (в новых моделях это пускорегулирующий аппарат), конденсатор (см. Люминесцентные светильники). Светодиодные светильники не нуждаются в вышеперечисленной комплектующих.

Корпус устройства неразъемный, литой или сварной. Это гарантия надежности соединения стыков – уязвимых мест для коррозии.

Он изготавливается из материалов:

экструдированного П-образного алюминиевого профиля

Его отличает прочность, легкость и устойчивость к коррозии, что важно при эксплуатации в уличных условиях; листовой прокатной стали; монолитного ударопрочного поликарбоната, который делает вес изделия легким.. Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью. Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика

Выпускаются и бескорпусные устройства

Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства

Для защиты от неблагоприятных атмосферных воздействий корпус, выполненный из алюминия и стали, дополнительно покрывают порошковой эмалью. Корпус закрывает прозрачный или матовый светорассеиватель, изготовленный из пластика. Выпускаются и бескорпусные устройства.

Некоторые модели возможно собрать в линию до 120 метров.

Уменьшение расстояния от покрытия до ленты светодиодов

Не всегда есть возможность существенно сместить вниз покрытие. Иногда, расстояние ограничено 10 – 15 сантиметрами. Организовать освещение через натяжной потолок в этой ситуации будет сложнее и дороже. Вариантов решения проблемы несколько:

• Разместить на перекрытии менее яркие диоды и приблизить полотно к ним поближе. Чтобы избежать «эффекта зебры», нужно располагать ленты ближе друг к другу.
• Сделать сплошное покрытие из лент – очень дорогостоящий вариант.
• Если есть возможность, натянуть дополнительный уровень из полупрозрачной пленки между основным покрытием и базовым основанием. Потребуется немного большее расстояние, чем в первых вариантах и более мощные светодиоды.

Как правильно выбрать

Выбирая ту или иную модель линейного светильника, следует учитывать:

• Технические возможности устройства, а также внешний вид, он должен вписываться в интерьер помещения, в котором будет устанавливаться.
• Производителя конструкций, лучше всего отдавать предпочтение известным брендам, проверенным и качественным.
• Мощность, она, как правило, на порядок ниже, чем у других видов светильников. На упаковке представлена сравнительная таблица, которая позволяет понять, какая мощность у выбранной модели. На прилавках встречаются изделия с такими цифрами как 4, 6, 8 и т.д., например если на LED-светильнике указано 8 Вт , то это будет соответствовать стандартной лампе накаливания на 60 Вт.
• Напряжение, производитель указывает питание в виде диапазона, в рамках которого он гарантирует бесперебойную работу устройства. Диапазон от 176 до 264 В, говорит о том, что конструкция справится перепадами электричества при подключении в сеть 220 В, не теряя яркости.
• Цветовую температуру, данный показатель определяет оттенок подсветки и измеряется в градусах Кельвина. Она идет в цвет стали, нагреваемой до определенных температур, и чем выше значение, тем более синий оттенок будет у света. В офисах и общественных помещениях устанавливают светильники, цветовая температура которых начинается от 4500 К. В помещениях для проживания используют модели с более низкими показателями, до 3600 К, они придают более мягкий, с легкой желтизной оттенок.
• Яркость, отвечает за количество света, то есть за световой поток, данный показатель измеряется в люменах (Лм). При подборе ориентируются на лампы накаливания, например, 220 Лм будут равны 25 Вт, 415 Лм соответствуют 40 Вт и так далее.
• Степень защиты ІР, это технические показатели того или иного устройства, а также условия, в которых оно будет использоваться. Уровень защиты от влаги и посторонних предметов определяется индексом IP, чем он больше тем более надежен прибор. Для помещений с высокой влажностью или улицы подойдут модели, у которых коэффициент ІР равен 65 или 67. Для обычных бытовых или жилых используют изделия с более низкими показателями.
• Назначение, оно определяется как раз степенью защиты от влаги и пыли.
• Размеры, нет стандартных размеров, их подбирают в зависимости от места дальнейшего размещения и вида модели.

Цена зависит от различных показателей, таких как мощность, количество диодов, бренд и многое другое. Те изделия, что располагаются на улице, стоят дороже, а бытовые и офисные — намного дешевле.

Светильники в клубах

Думаю, для вас не секрет, что любой ночной клуб, да и другие типы развлекательных заведений, требуют специального освещения – это должен быть мягкий, ненавязчивый свет, привлекающий внимание посетителей. То есть, никто не станет посреди танцевального зала вешать большой осветительный прибор, тоже самое со стенами и зонами отдыха, это бы смущало посетителей и приносило только дискомфорт

Благодаря такому богатому набору функций и преимуществ, светильники получили широкое распространение среди дизайнеров ресторанов, клубов, кафе и прочих заведений с современным направлением в интерьере.

Если вы посветите пару-тройку ночных клубов, то заметите данные декоративные элементы практически сразу, хотя тенденция пришла относительно недавно и только-только стала популярной. Помимо этого, светильники стали использовать для привлечения внимания в более официальных заведениях.

В клиниках, отелях и приемных накладные линейные светильники используют для привлечения внимания посетителя и создания ауры дороговизны и заботы. Например, в приемной частной клиники такие светильники устанавливают на стенах таким образом, чтобы вы понимали в какую сторону вам нужно идти даже без помощи сотрудников, вы получите визуальный ряд и поймете куда двигаться дальше, в самом коридоре, вдоль стен, так же будут использоваться такие панели.

• Подвесные светильники — примеры установки, размещения и дизайна источников света своими руками (110 фото)

• Светильник настольный: дизайн, особенности размещения и идеи по установке

• Люстра своими руками — инструкции по изготовлению и мастер-класс по созданию дизайнерских моделей

Аналогичная тактика используется в магазинах, торговых центрах, отелях и прочих заведениях, где критически важно удержать клиента и без лишних подсказок рассказать ему, пусть даже на подсознательном уровне, что ему здесь рады и что про него уже позаботились – свет есть, указатели есть, можно двигаться

Конструкция и виды линейных светильников

Конструктивно линейный светильник представляет собой относительно узкую планку, равномерно светящуюся по всей длине. При этом угол рассеивания светового потока зависит от конструкции, типа источника света, отражателей и может колебаться от 100 до 180 градусов. Классическим примером линейного источника света, который ты наверняка видел в общественных заведениях, является обычная люминесцентная лампа (ЛДС).

По способу монтажа все существующие на сегодня светодиодные линейные осветители можно разбить на три класса:

встраиваемые. Приборы этого типа встраиваются в интерьер (обычно в потолок или стены), снаружи остается только светоизлучающее стекло и иногда декоративный бортик. Прибор практически не занимает полезный объем помещения, поскольку внешне явно не выступает и не портит интерьер. Но в некоторых случаях, к примеру, в бетонное перекрытие осветитель встроить не получится;

накладные. К дизайну этой конструкции предъявляются более жесткие требования, поскольку накладной светильник виден полностью: он крепится к поверхности стен или потолка. Достоинства накладного линейного светильника – простота монтажа и возможность установки на любую ровную поверхность, включая капитальную стену;

подвесные. Этот тип осветителей крепится на подвесах той или иной длины. Благодаря такой конструкции подвесные приборы не только позволяют организовать качественное освещение, в том числе и локальное, но и служат оригинальным предметом интерьера и украшением дома;

Независимо от конструкции и способа монтажа в качестве источника света в полупроводниковых светильниках используются сверхъяркие светодиоды, собранные в линейку. Количество диодов и линеек в одном светильнике может быть любым и зависит от размеров осветителя, его мощности, назначения и типа применяемых светодиодов.

Основное преимущество светодиодной конструкции – высокая энергоэффективность (в 8-10 раз экономичнее ламп накаливания) и длительный срок службы, который может достигать 20 000 ч и более. Кроме того, при использовании соответствующей схемы управления светодиодные осветители можно диммировать – плавно изменять их яркость.

К преимуществам светодиодов стоит отнести также возможность изготовления приборов с разной цветовой температурой и даже различным цветом свечения. Существуют даже многокристальные приборы, цвет свечения которых может изменять сам пользователь.

Основными недостатками полупроводниковых приборов являются их высокая стоимость и необходимость использования специальных блоков питания или драйверов, которые могут встраиваться в сам светильник либо продаются отдельно.
