Козырек над входной дверью

ГОСТы и СНиПы на стеклянные козырьки

Всем строительным элементам или конструкциям предъявляются строгие требования, описанные в ГОСТах и СНиПах.

Козырьки, которые располагают, к примеру, над входами в здания, или чтобы укрыть электронный аппарат от атмосферных осадков, или над балконом в квартире, так же должны соответствовать этим стандартам.

О подобных навесах сегодня и пойдет речь. Но прежде чем предъявлять какие-то стандарты, нужно разобраться, какие именно конструкции могут называться козырьками.

Что такое козырек по ГОСТу?

Козырьком является конструкция, защищающая людей или имущества от физических или химических воздействий, будь то падение предметов, атмосферные осадки или ультрафиолетовое излучение. Изготовлена такая конструкция может быть из любых материалов. По ГОСТУ козырьком или навесом является конструкция, которую устанавливают в следующих случаях:

• Над входом в жилое административное или производственное здание;
• Над верандой, крыльцом и террасой;
• Для защиты летней площадки, ресторана или кафе;
• Над площадками, пандусами или лестничными маршами;
• Над стояночной зоной и парковками;
• Над въездными воротами или калитками;
• В целях декоративных, как элемент экстерьера;

Некоторые козырьки по ГОСТу рассматриваются как конструкции для обеспечения безопасности рабочего места (на производстве, и прочих местах, где присутствует риск обрушения или падения предметов вниз)

Нормы и стандарты

Основными стандартами для козырьков и других схожих конструкций считаются следующие:

Разумеется это не весь перечень гос. стандартов, а лишь главные его составные.

Есть и более специфические нормативы, к примеру: требования к теневым навесам в детском саду или на промышленных объектах.

Все требования к навесам и козырькам, которые описаны в перечисленных ГОСТах и СНиПах, обязательны для выполнения и не могут быть изменены на усмотрение изготовителя или заказчика.

Любому как потребителю, так и предпринимателю, который занимается изготовлением и монтажом козырьков, необходимо знать самые основные правила, изложенные в СНиПе козырьков и навесов:

• Навесы и козырьки должны располагаться над каждым входом;
• Требования к площади навеса подразумевают, чтобы изделие закрывало от осадков всю площадку;
• Козырьки должны выполнять дополнительно роль неорганизованного водоотвода кровли, в случае с одноэтажными зданиями;
• Козырьки над входом ГОСТ предписывает изготавливать из негорючих элементов;
• Отделка конструкций должна быть выполнена материалами, одобренными санитарными службами;
• Козырек должен быть способным выдерживать снеговую нагрузку, составляющую не менее 200 кг/к.м.

Также существует отдельный СНиП для навесов, которые используют в промышленности и сельском хозяйстве. В нем описываются четкие требования к материалам и стойкости к физическим воздействиям.

Соблюдение норм — залог безопасности и качества!

Пренебрегая ГОСТами и СНиПами, вы рискуете не только качеством, но и безопасностью окружающих.

Стоимость козырьков из поликарбоната

Изделия для эстетичности помещений, жилья или места работы не могут стоить дёшево. Цена определяется толщиной поликарбоната, его типом и цветом, сложности конструкции и материалом каркаса. Многое зависит от производителя изделия. В любой точке страны существует немало компаний, специализирующихся на изготовлении изделий из поликарбоната. Как уже отмечалось в данном материале, дороже всего обойдутся козырьки с кованым каркасом и с использованием монолитного поликарбоната. Изготовление обойдётся не менее 3 тыс. рублей. Но это минимальная цена, которая обычно бывает больше.

Материалы для изготовления каркаса и кровли

На начальном этапе важно определиться с вопросом, из чего будет изготовлено изделие

Традиционно применяют профилированный металл, алюминиевые трубки или деревянный брус.

• Для формирования железной основы нужно умение работать со сварочным аппаратом.
• Деревянный каркас отличается сравнительно коротким сроком эксплуатации.

Для кровельных работ несложно использовать поликарбонат, шифер, металлочерепицу, профильное железо, стекло, ондулин.

Подбор строительных материалов следует делать, опираясь на дизайн здания, а так же финансовых возможностей, наличия инструмента и профессиональных навыков мастера.

Разновидность применяемой кровли зависит и от формы козырька. Для арочных или фигурных шатровых конструкций оптимальным вариантом станет гибкая кровля.

Изготовление односкатной конструкции

1. Габариты элемента рассчитывают, исходя из площади крыльца с учетом уклона конструкции в пределах 20 градусов. Для обеспечения полноценного укрытия крылечка, габариты конструкции высчитывают на 30-50 см больше крыльца.
2. После изготовления основы, ее крепят в нужном месте. Специалисты рекомендуют зафиксировать настенную балку и откосы при помощи анкерных болтов.
3. На каркас прикручивают реечную обрешетку для металлочерепицы или профлиста. Для мягкой кровли рекомендуется использовать сплошную основу.
4. Следующим этапом работы будет крепление кровли, верхней планки и детали для водостока.
5. Части конструкции следует покрыть защитными составами для продления срока эксплуатации изделия.

Металлический козырек рекомендуется дополнить оригинальными ажурными упорными элементами.

Материалы для козырька

Качественный козырек над крыльцом – прочный и выдерживает любые неблагоприятные погодные условия. Используется все что угодно: дерево, стекло, металл, поликарбонат, разные виды кровельных покрытий. Если выбираешь тяжелые материалы, обязательно учитывай нагрузку на каркас: например, под керамочерепицу нужны усиленные брусья увеличенного сечения.

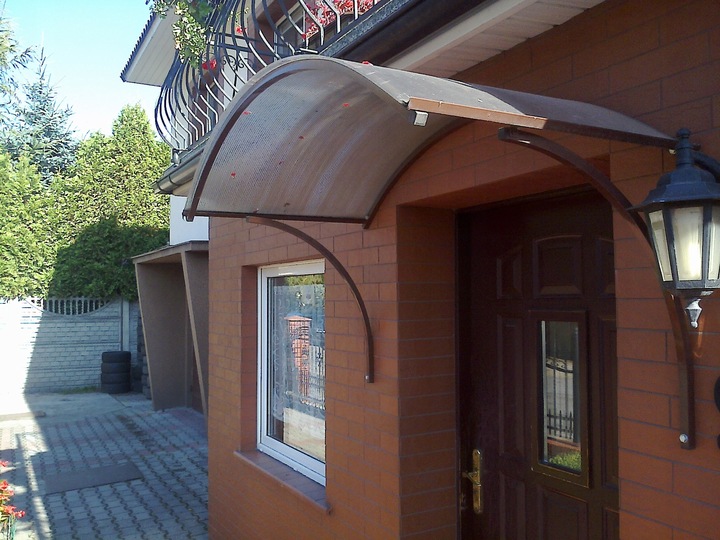

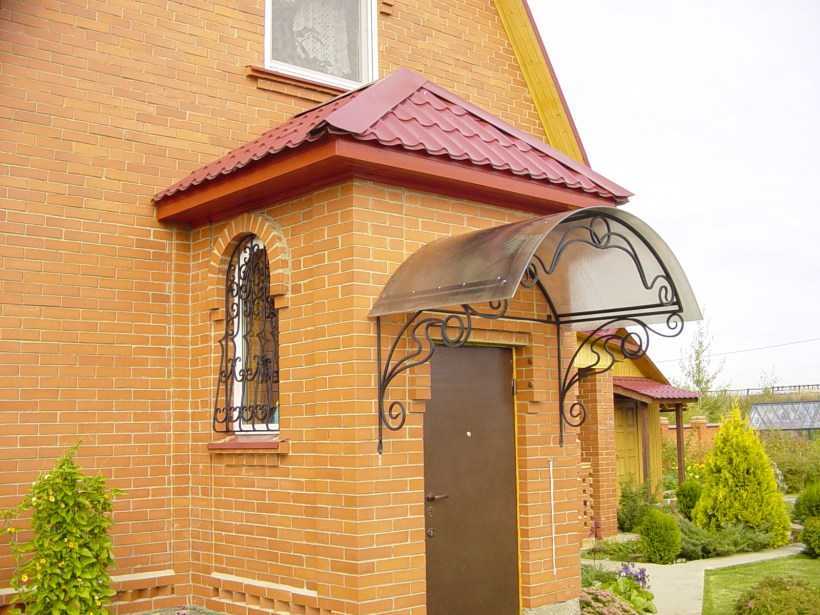

Козырьки из поликарбоната

Поликарбонат – прочный и нетребовательный материал с прозрачностью до 86%. Он выносливый, не боится температурных перепадов, коррозии, грибка и гниения. На него не влияет влажность и ультрафиолет, а поцарапать или повредить его почти невозможно.

Поликарбонат бывает сотовым и монолитным – в зависимости от того, какой формы и размеров козырек ты хочешь. Он гибкий и ему можно придавать разные формы для фигурных и рельефных навесов. При этом он не требует усиленного каркаса и не создает дополнительную нагрузку на фасад или фундамент.

Козырек из поликарбоната можно купить готовым или сделать самостоятельно. Основной недостаток материала – его характерный внешний вид. Он может быть не совсем уместен на классических бревенчатых домах, в стилистике кантри, прованса или северных шале.

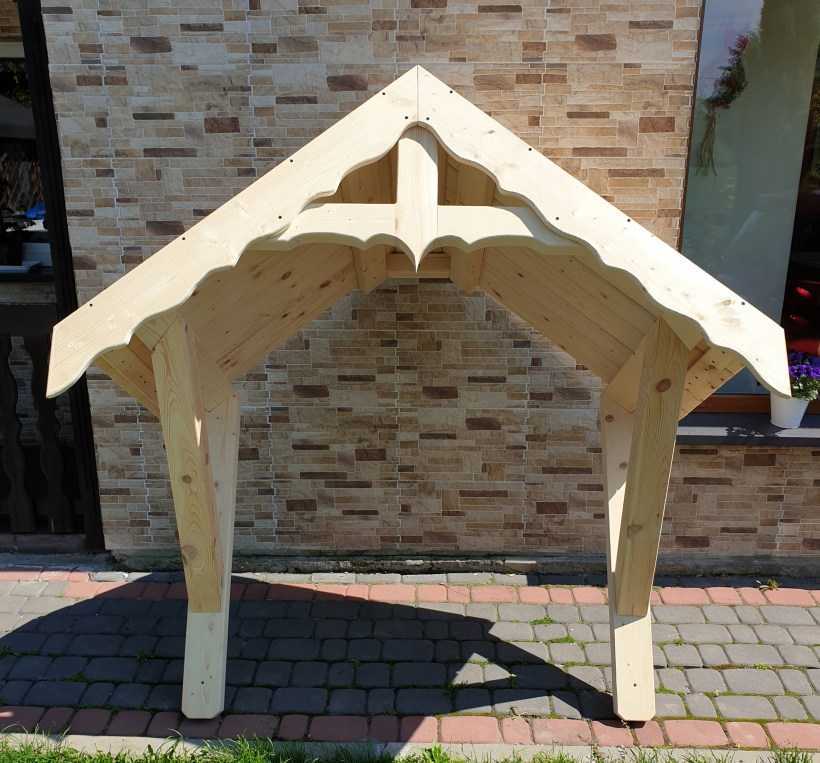

Козырек из дерева

Дерево – самый экологичный и разнообразный материал, идеально дополняющий такие же деревянные дома. На волне эко-трендов оно используется для изготовления всего: навесов, беседок, веранд. С ним легко работать и обрабатывать, красить, лакировать, украшать резьбой и декорировать.

Разные сорта древесины отличаются прочностью и влагостойкостью, но все они все равно достаточно чувствительны ко внешним воздействиям. За таким козырьком придется регулярно ухаживать, а в холодных и влажных регионах они могут быть нецелесообразны изначально. При правильной подготовке и пропитке древесины козырек проживет 7-10 лет.

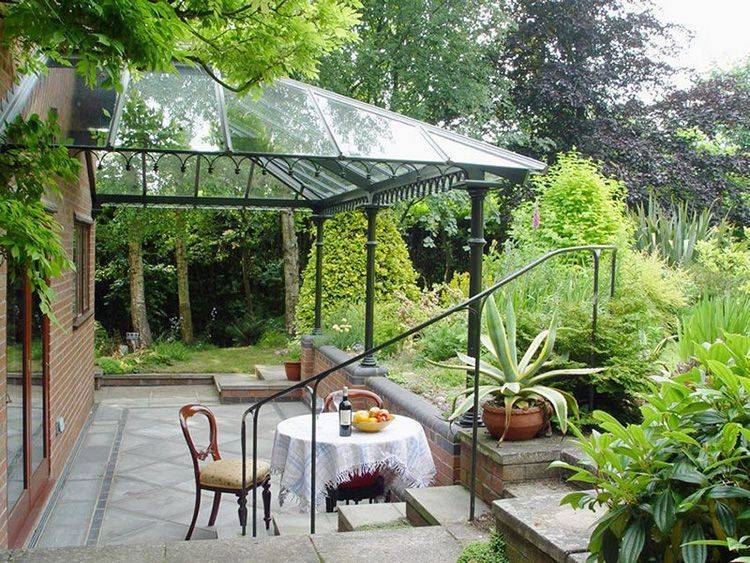

Козырьки из стекла

Использование стекла для козырьков – неоднозначное решение, вокруг которого ходит много мифов. Считается, что это слишком хрупкий и не самый практичный материал. Но уже давно производители создают ударопрочное закаленное стекло, которое почти невозможно повредить. А если даже оно и разбивается – оно рассыпается на мелкие безопасные фрагменты.

Главное преимущество стекла – его эстетичный внешний вид, который идеально дополняет современную архитектуру. Можно экспериментировать с тонировкой и декорированием, не бояться ржавчины и гниения. Единственный минус – стекло требует ухода, чтобы на нем не оставались подтеки и разводы после дождя.

Козырьки из металлочерепицы

Металлочерепица – высокопрочный кровельный материал с отличными техническими характеристиками. Он долговечный и неприхотливый, его почти невозможно повредить. У металлочерепицы лучшие антивандальные свойства из популярных кровельных покрытий.

Срок службы такого козырька легко дойдет до 50 лет без специального ухода. И за все это время он не блекнет, не ржавеет и не теряет привлекательный внешний вид. Металлочерепица сочетается с любыми другими строительными материалами, но требует специальной подготовки основания при монтаже.

Козырьки из профнастила

Профнастил или металлопрофиль – это стальные листы холодного проката, покрытые защитным полимерным слоем. Их главные преимущества – низкая цена в сочетании с повышенной механической прочностью и долговечностью. В ассортименте производителей можно отыскать расцветку из широкой и разноплановой палитры.

С профнастилом легко работать, он не требует сложной подготовки и не утяжеляет основание, не нуждается в специальной обработке и уходе. Только учитывай, что лучше всего козырек из профнастила сочетается с идентичной крышей. И во время сильных дождей, града или порывистого ветра стальные листы будут более шумными, чем дерево или поликарбонат.

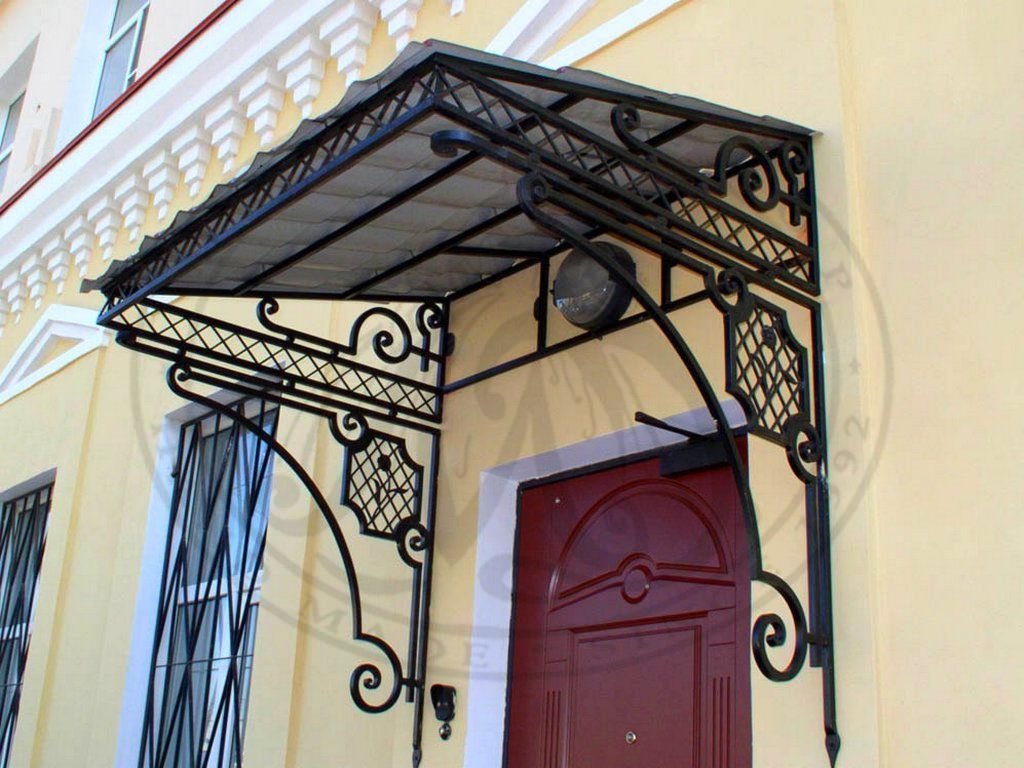

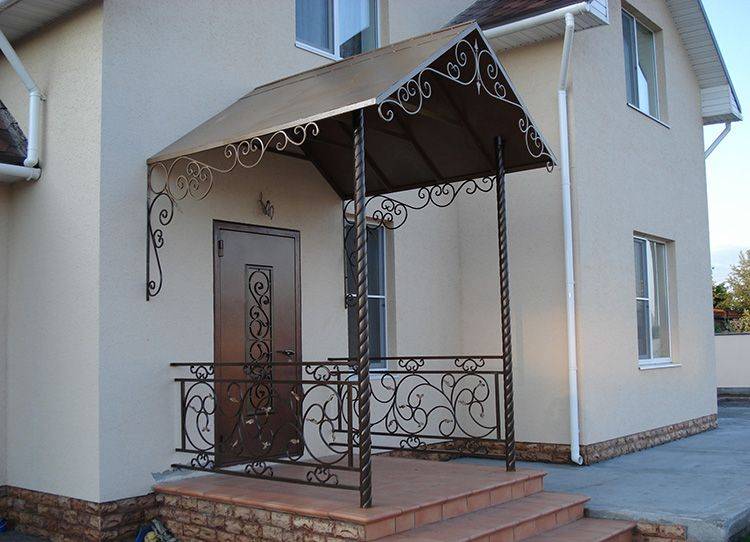

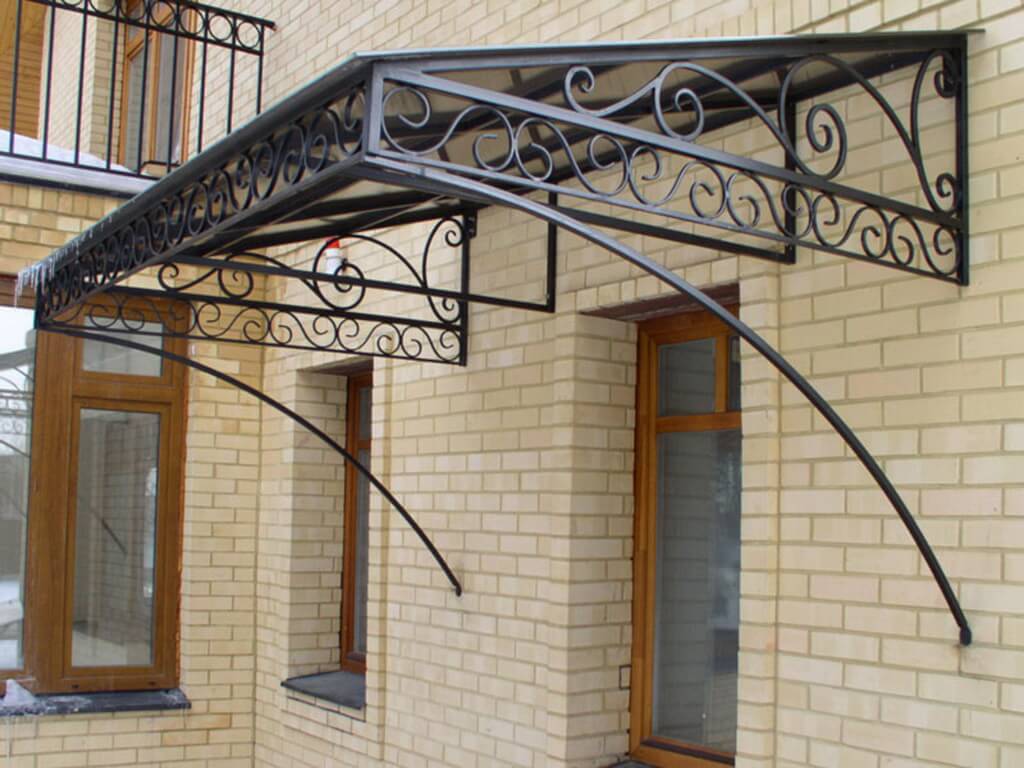

Кованые козырьки

Кованые металлические козырьки – это декоративный аксессуар, а не настоящая функциональная защита. Они дополняют классические дома и деревенский стиль. Это традиционное сочетание с деревянными конструкциями, которое никогда не выйдет из моды.

Современные технологии ковки позволяют создавать самые интересные и причудливые узоры. Теперь это гораздо доступнее, ведь раньше такую роскошь могли позволить себе только богачи и аристократы. А свой привлекательный внешний вид кованые элементы сохраняют десятилетиями, независимо от морозов, снега, жары или дождя.

Нормативные требования к козырькам и навесам над входом

Как и любой строительный элемент, навес также предполагает исполнение ряда строительных норм. Среди основных критериев, предъявляемых к нему, можно выделить: надёжность конструкции, функциональность, эстетику.

Далеко не всегда навесы могут быть выполнены из металлических и пластиковых элементов. Очень часто навесы создают из прочного стекла, а также используют живые растения, такие, как плющ или виноград.

Не забывайте, что навес или козырёк выполняет ещё одну важнейшую функцию: формирует эффективное водоотведение влаги

Это очень важно для сохранения целостности всего фасада здания, именно поэтому современные навесы над крыльцом включают особые инженерные коммуникации: вода, стекая по козырьку, заливается в накопительную ёмкость и через оборудованную систему оттока жидкости выводится за пределы жилого строения

Чтобы навес над дверью верой и правдой служил долгие годы и ему не понадобился ремонт спустя пару лет, он должен отвечать базовым технологическим требованиям:

козырёк должен выдерживать большую нагрузку и давление – при расчетах следует принимать во внимание вес снежной массы, которая попадает на козырёк с кровли, а также габариты зелёных насаждений, которые нередко обвивают конструкцию; оптимально, если сооружение эффективно защищает не только само крыльцо, но и парадную дверь в здании; обязательным условием эффективности конструкции является оборудование системы слива воды. Как правило, она выполняется в виде накопительного резервуара, ливнесборной канализации либо водосточного желоба; дизайн козырька должен гармонировать с общим архитектурным обликом здания, учитывать особенности его стиля и цветового решения.

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

Более точные требования к навесам установлены действующими ГОСТами и СНиПами, а именно:

• козырьки и навесы в обязательном порядке должны устанавливаться над каждым входом, главным или запасным, а также на дверях бани и хозпостроек;
• навесы должны изготавливаться только из материалов, устойчивых к горению;
• в качестве отделочных материалов рекомендуется использовать те, что одобрены санитарными органами;
• козырьки должны выдерживать нагрузку как минимум 200 кг/м².

Готовые решения

Чтобы не выполнять работы по возведению всей конструкции своими руками, существуют готовые козырьки над крыльцом. Остается только приобрести, собрать согласно приложенной инструкции и закрепить элемент на фасад здания. Как правило, такие материалы имеют небольшие размеры и удобны при транспортировке. Подходят в качестве небольшого укрытия и обычно располагаются над входной дверью строения.

Готовый комплект для установки козырька над крыльцом

В комплект входит все необходимое для сборки готовой конструкции:

• Сотовый поликарбонат толщиной 6 мм;
• Полипропиленовые кронштейны;
• Алюминиевый профиль.

Вес такого набора не превышает 7 кг, поэтому козырек не будет оказывать существенные нагрузки на стены здания. Инструкция по сборке прилагается к каждому комплекту.

Проектирование

Чтобы облегчить себе процесс проектирования, лучше предварительно сфотографировать вход. На фотографии легче подобрать требуемые размеры и форму будущей конструкции. Сделать это можно как вручную, так и в графическом редакторе. Во время составления чертежа необходимо учесть несколько моментов:

• ширина конструкции;
• длина выноса конструкции;
• количество опор;
• угол наклона ската.

Выше уже говорилось, что козырек должен быть шире входа на 50 см с каждой стороны, но это правило недействительно, если есть крыльцо с большими размерами. В таком случае необходимо позаботиться, чтобы козырек закрыл крыльцо по бокам. Длина выноса может регулироваться в зависимости от пожеланий. Если козырек будет слишком длинным, тогда просто устанавливаются дополнительные опоры. Количество опор будет зависеть от сложности конструкции и ее веса. Обычно достаточно крепления к стене и двух опор. Угол наклона подбирается таким же образом, как и для кровли, которая есть на доме.

Как сделать козырёк из поликарбоната своими руками

Приступая к самостоятельному изготовлению навеса необходимо:

• определиться с формой козырька из поликарбоната;
• оценить свои финансовые и технические возможности, а также опыт строительных работ;
• выбрать оптимальный вариант материала для устройства каркасного основания.

Инструкция изготовления козырька над дверью из поликарбоната позволит выполнить все работы качественно и технологически правильно.Чертеж с размерами козырька из поликарбоната

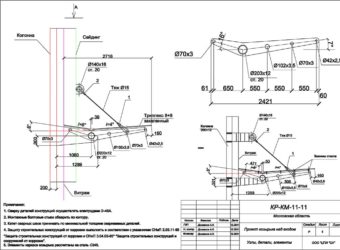

1. Проектирование козырька.
   Началом любого строительства является составление детального проекта и продумывания всех деталей и элементов. При проектировании нужно учитывать:
   • тип материала каркасной основы, а также размер будущей конструкции определяет общий вес козырька, который необходимо учитывать при разработке технологии крепления и подборе крепежа;
   • расположение листов должно быть выполнено таким образом, чтобы ребра жесткости сотового поликарбоната располагались под уклоном, чтобы обеспечить свободный отток конденсата;
   • крепление непосредственно к стене допускается, если вынос козырька составляет не более 2-х метров;
   • большой навес, вынос которого более 2-х метров, рекомендуется опирать на дополнительные вертикальные опоры;
   • шаг обрешетки должен составлять не более метра, чтобы обеспечить устойчивость навеса к снеговой нагрузке;
   • для оптимальной защиты входной двери козырек над крыльцом дома должен быть шире, чем дверь на 60-80 см.

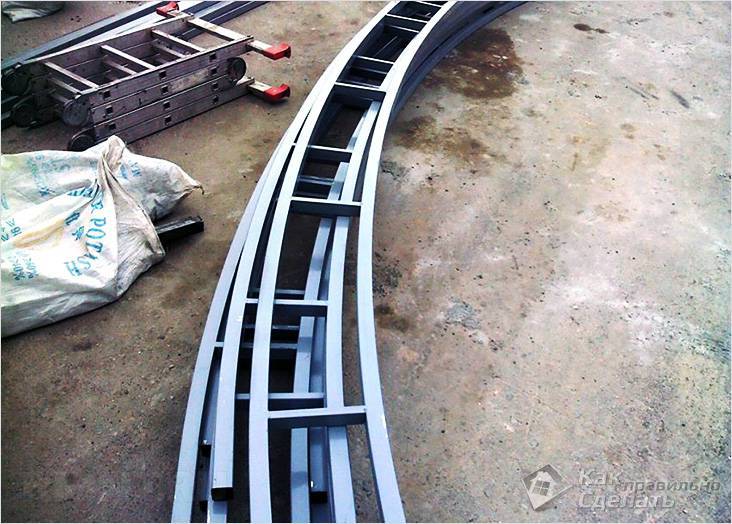

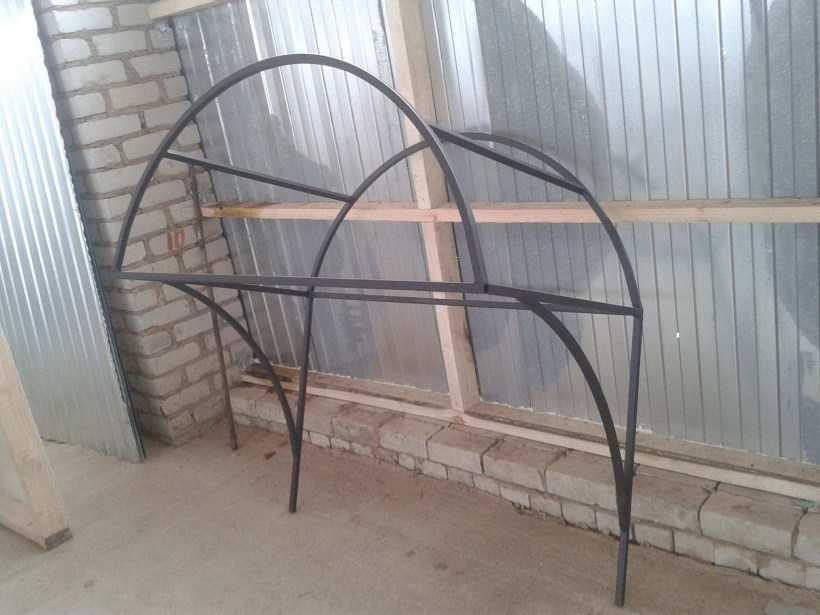

2. Монтаж каркаса.
   В зависимости от типа используемого материала и размера навеса, технология монтажа обладает своими особенностями, однако ключевые моменты остаются неизменными, в том числе:
   • на основании чертежей, детали каркаса нарезаются в размер, и делается разметка точек крепления;
   • узлы конструкции последовательно фиксируются струбцинами и закрепляются между собой болтами, саморезами либо привариваются;
   • готовая конструкция при необходимости грунтуется и окрашивается, сварные швы предварительно тщательно зачищаются.
3. Крепление к стене.
   Для небольших навесов, технология монтажа конструкции каркаса следующая:
   • на стену наносится разметка, и просверливаются отверстия в точках крепления;
   • далее конструкция закрепляется к стене посредством анкерных болтов либо саморезов — «глухарей» соответствующего диаметра и длины;
   • выбор крепежа зависит от материала как стен здания, так и каркаса.

   Когда требуется установить навес большого размера, то:

   • первоначально устанавливаются и бетонируются вертикальные столбы-опоры;
   • далее всю конструкцию собирают по месту в соответствии с чертежами.
4. Закрепление листов поликарбоната.
   Крепление листов поликарбоната осуществляется с учетом рекомендаций производителя и с использованием штатных соединительных элементов, в том числе:
   • герметизирующей ленты, которая приклеивается на торцы листов;
   • амортизационные шайбы с внешней крышкой, обеспечивающие герметичность точек крепления;
   • соединительные профили, позволяющие состыковывать листы между собой;
   • торцевые планки, которые препятствуют попаданию влаги внутрь, а также выполняют декоративную роль.

После завершения монтажа конструкции, примыкающие к стене планки герметизируется кровельным герметиком.

https://youtube.com/watch?v=xbadd5HL5mE

Изготовление навеса из поликарбоната своими руками позволит сократить финансовые затраты на его обустройство.

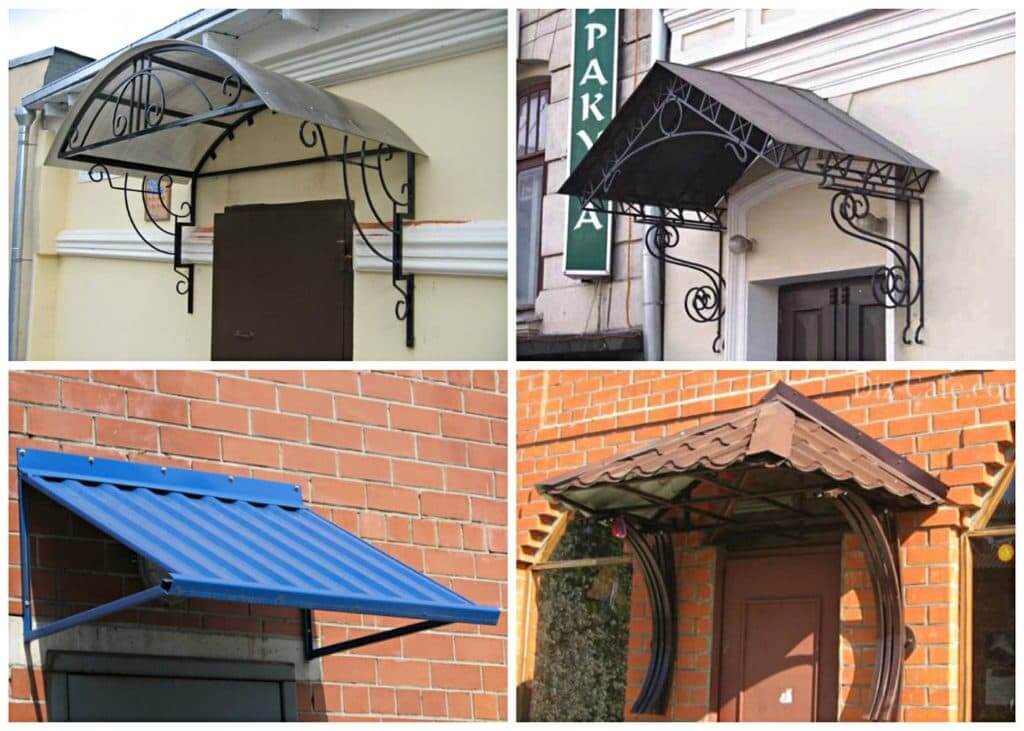

Типы козырьков, навесов над дверью

Козырьки, навесы являются важной архитектурной составляющей здания. Они предлагаются в широком ассортименте

Отличаются материалом, конструкционными особенностями, формой, цветом, способом фиксации к стене.

По цели создания и эксплуатационным параметрам выделяют навесы декоративные, защитные и универсальные.

В зависимости от конструкции и формы существуют следующие виды козырьков над входом в дом:

• односкатные;
• сферические;
• маркизообразные;
• арочные;
• двускатные;
• фигурные.

Также встречаются вогнутые, трехскатные и полуночные модели. Предлагаются конструкции с подзором и без него. Для изготовления навесов и козырьков используют разные материалы. В зависимости от этого такие элементы кровли делятся на следующие виды:

• металлические;
• из ондулина;
• поликарбонатные;
• деревянные;
• кованые.

Изделия из разных материалов отличаются прочностью, стойкостью к атмосферным воздействиям. Навесы из металла считаются самыми надежными. Деревянные аналоги имеют малый срок службы.

По типу крепления существуют следующие навесы:

• подвесные (служат больше украшением, чем защитой от дождя);
• опорные (опоры устанавливаются прямо в землю или в основу крыльца).

Выбирать вид козырька или навеса следует с учетом климатических особенностей региона, величины бюджета и дизайна строения.

Навес над крыльцом входной двери: сферической формы

Навесы сферического типа отличаются надежностью и эффективностью. Состоят они из выгнутых сегментов. В создании достаточно сложные, поэтому стоят дороже козырьков других вариантов исполнения. Преимущество навеса сферической формы в том, что он прекрасно защищает человека от осадков со всех сторон.

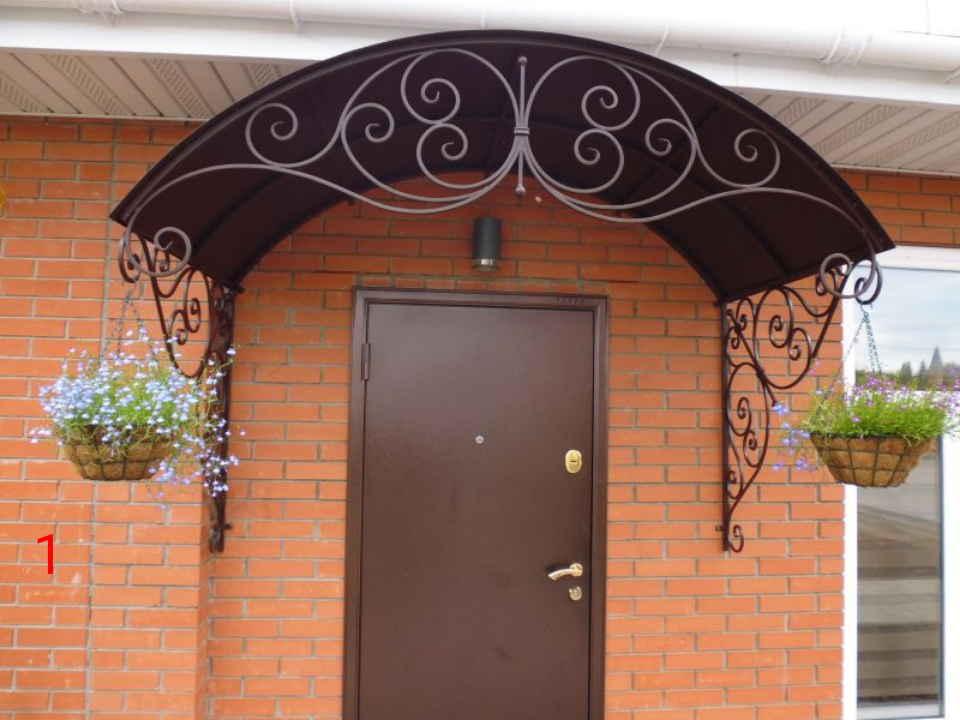

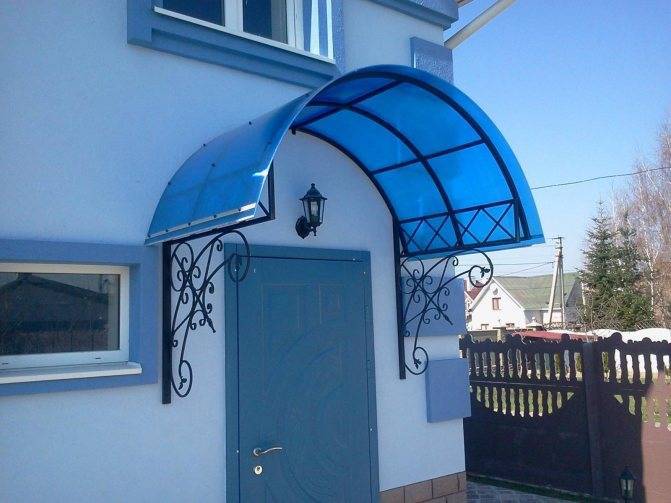

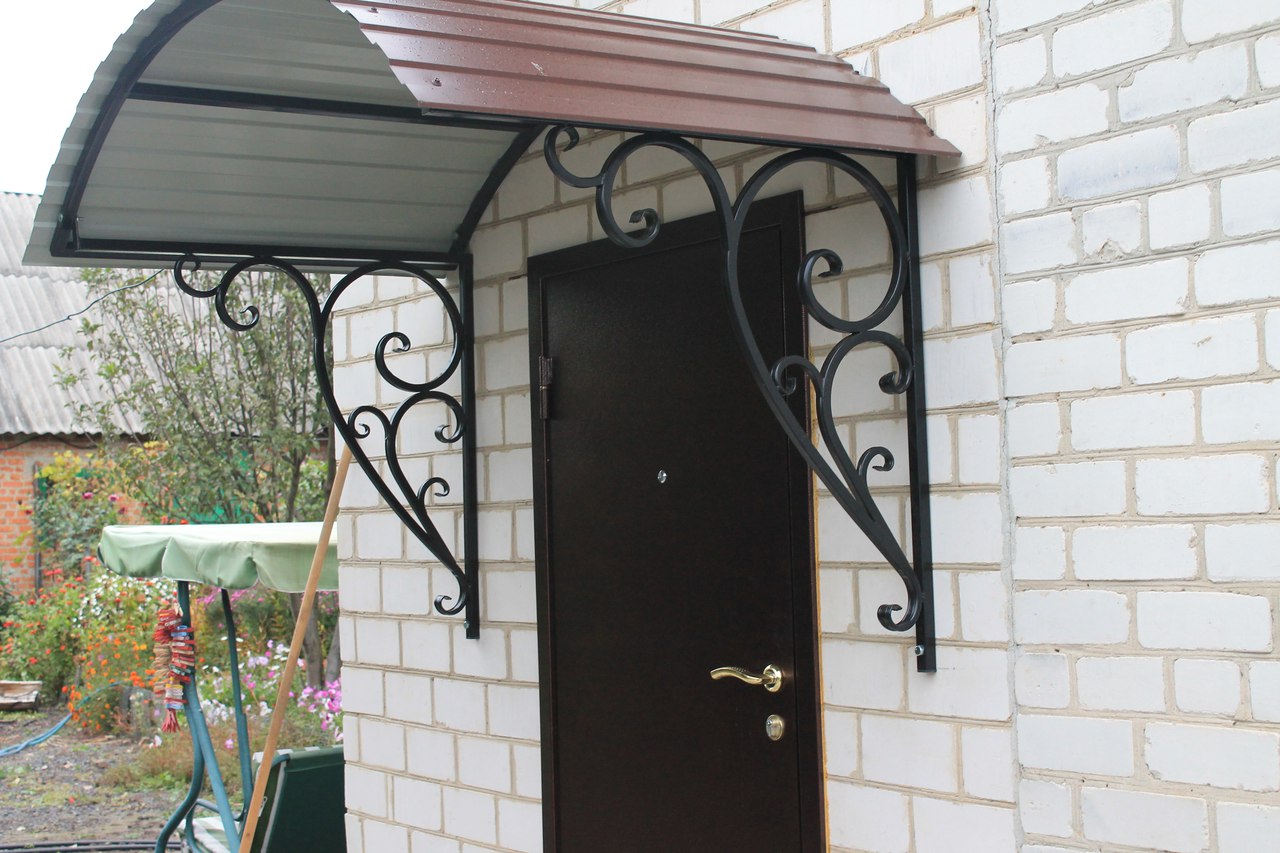

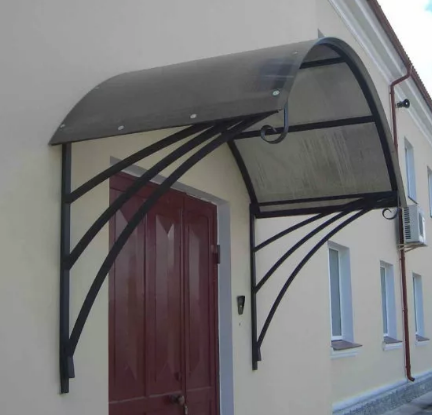

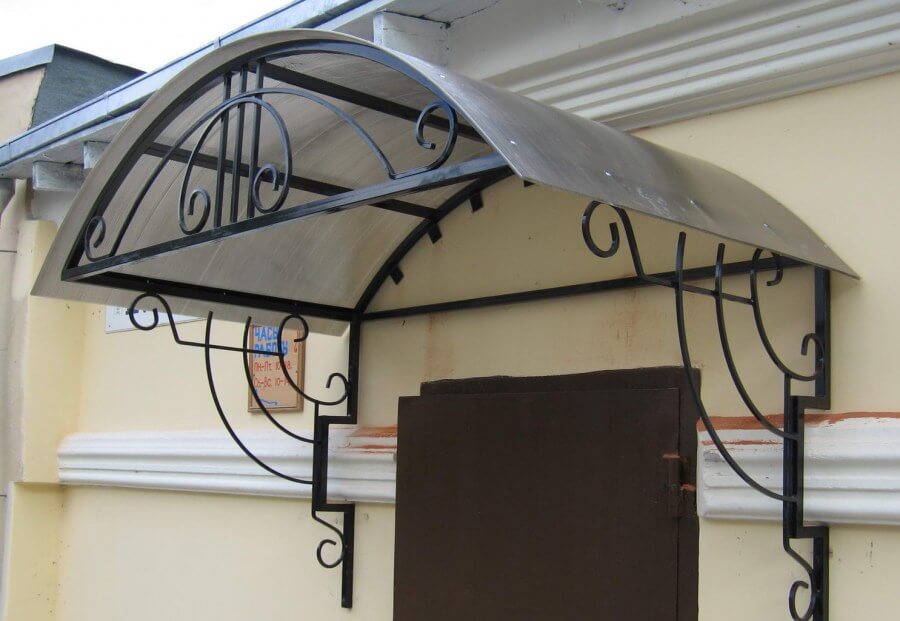

Арочный козырек над дверью

Арочные козырьки над крыльцом сегодня чаще всего устанавливают в частных домах. Сделать козырек над дверью часто решают еще на этапе возведения жилого сооружения. Выполнены такие изделия на базе полукруглого каркаса. Внешне напоминают арку. Являются очень надежными, хорошо защищают от осадков по бокам. В создании и креплении козырьки арочного типа простые. Поэтому обходятся недорого.

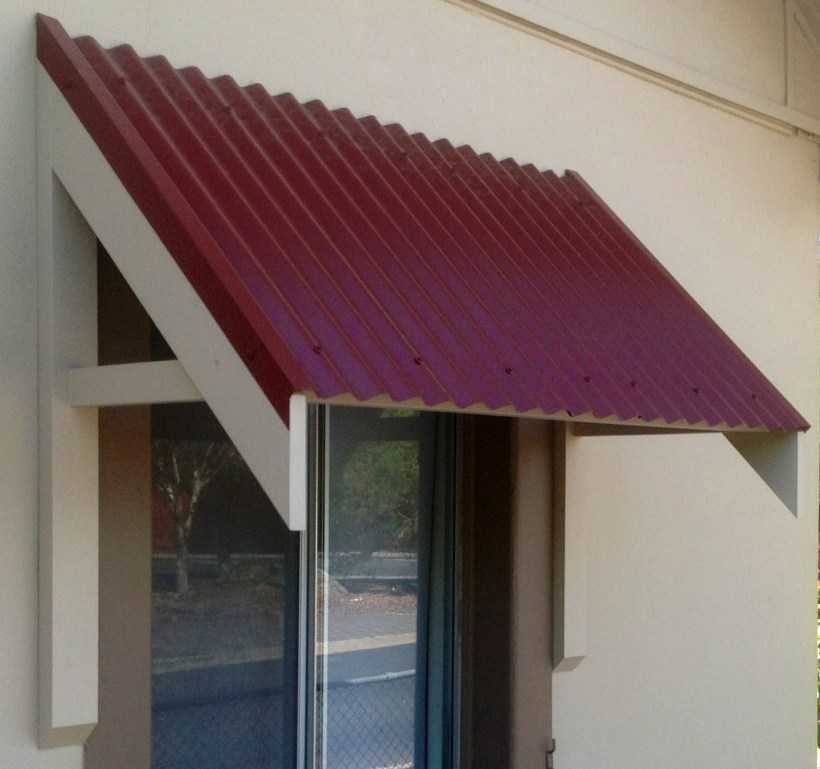

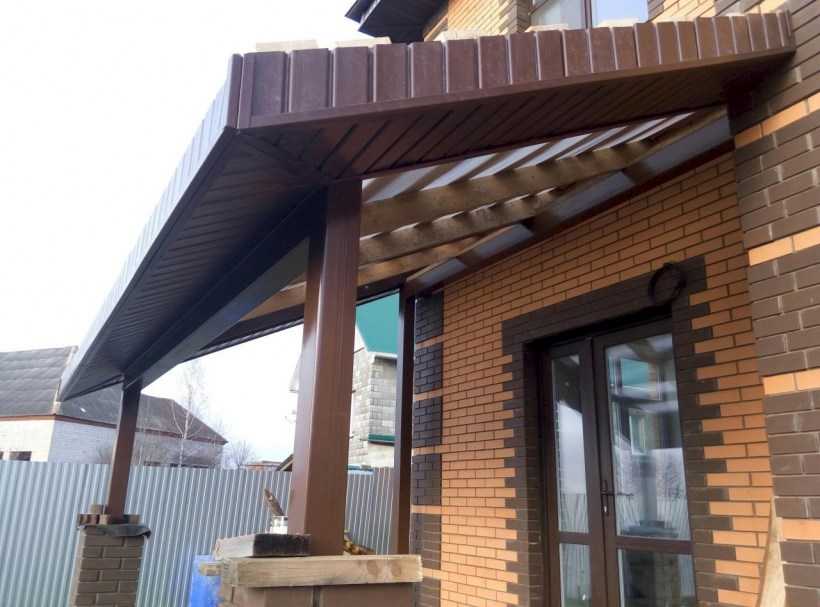

Козырек односкатного типа

Козырьки над крыльцом односкатного типа считаются дешевым вариантом. Это самый простой козырек над дверью. Они легкие и просто монтируются. Поэтому являются самыми популярными. Имеют вид ровной поверхности, которая фиксируется на опорах под определенным углом (от 15 градусов) для обеспечения защиты от влияния негативных климатических факторов. Стоит учитывать, что подобные конструкции не защищают с боковых сторон.

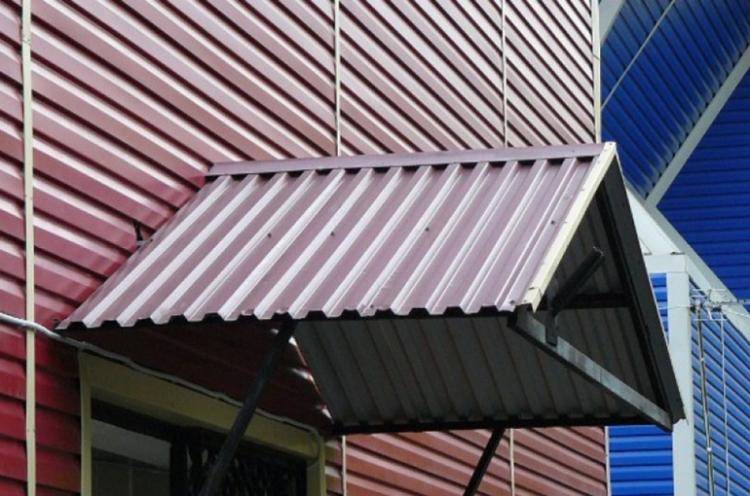

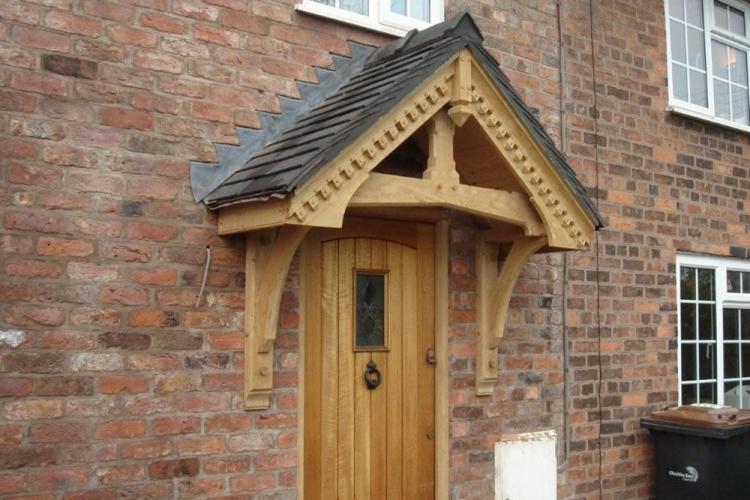

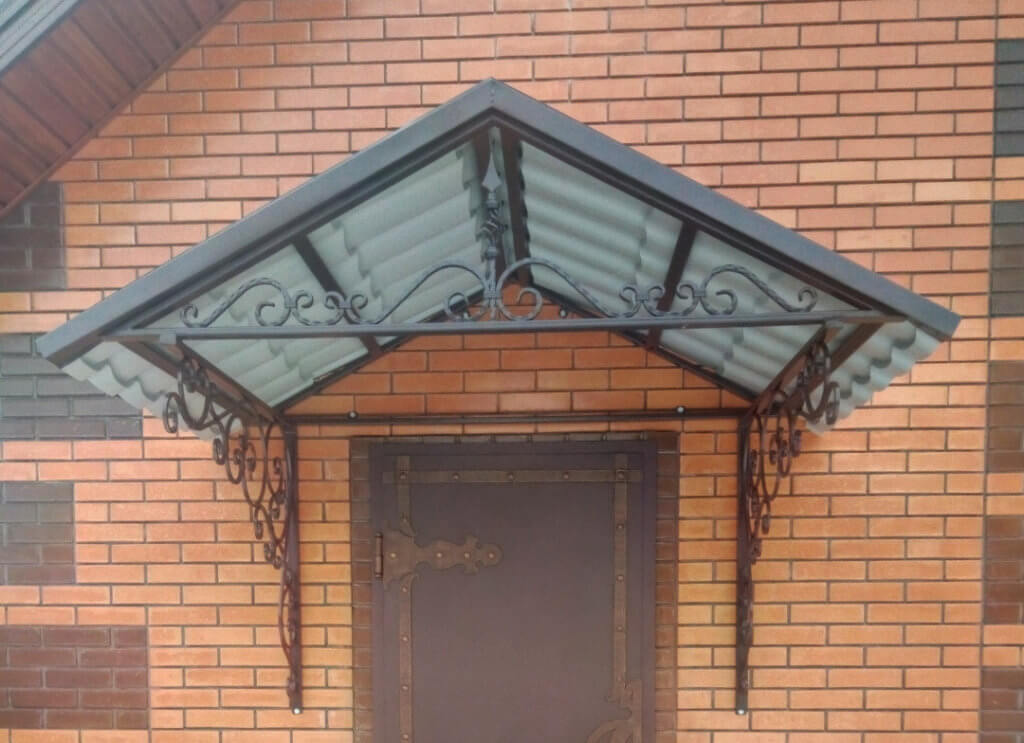

Козырек двускатного типа

Двускатные козырьки над крыльцом имеют вид двух ровных поверхностей, установленных под определенным углом друг к другу. Образуют треугольник. Крепятся элементы козырька на каркас. Такие модели устойчивее к порывам ветра, чем односкатные аналоги.

Карниз маркизообразный

Маркизообразные навесы имеют слегка вогнутую форму. Выглядят достаточно хорошо. На вид лучше односкатных изделий. Обходятся в покупке и установке недорого. Их недостатком является отсутствие защиты по бокам.

Материалы для облицовки

Материалами для покрытия навесов служат металлочерепица и поликарбонат, специальный пластик и особо прочное стекло, битумная черепица и ондулин. Последний применяется редко, по причине того, что он мягкий, сильно горючий, недолговечный. Древесина используется крайне редко, так как даже с учетом специальной обработки служит мало, плохо справляясь с функцией защиты от дождя.

Поликарбонат

Сотовый или монолитный поликарбонат – один из лучших материалов для устройства легкого, прозрачного навеса. Он относительно легкий, долговечный (прослужит до 15-25 лет), хорошо пропускает солнечный свет, но практически полностью задерживает вредные ультрафиолетовые лучи. Сотовая, она же ячеистая разновидность, отличается гибкостью, монолитная – высокими теплоизолирующими свойствами. Поликарбонат не горит, не гниет, самопроизвольно не деформируется.

Пластик

Поливинилхлорид очень дешев, легок, но подходит не под каждый стиль оформления дома и сада. Его монтируют на любой, оклеенный пленкой каркас. Преимущество пластика в высокой светопропускающей способности (для прозрачных вариантов), наличии широчайшей цветовой палитры, высокой гибкости, главный недостаток – быстро изнашивается механически, разрушается из-за воздействия ультрафиолетовых лучей, если его не оклеить солнцезащитной пленкой.

Стекло

Стеклянный козырек прочен, изнутри покрыт пленкой, защищающей от осыпания осколков при механических повреждениях. Он выполняется матовым или с односторонней видимостью, если основная его функция – быть солнцезащитным. Защита от дождя вполне может быть совсем прозрачной. Чтобы конструкция не пачкалась, быстро теряя внешний вид, рекомендуется использовать с пылеотталкивающим, водозащитным покрытием – грязь, пыль на таком не задерживается.

Металлочерепица

Материал представляет собой листы, изготовленные из оцинкованной стали, покрытые с обеих сторон специальной полимерной защитой. На металлочерепице имеется рисунок, создающий впечатление самой настоящей черепицы. Материал долговечен, легок, просто устанавливается, способен выдерживать значительные нагрузки, подходит к большинству современных и исторических стилей, но сильно нагревается в жару, а во время дождя, града создает много шума.

Битумная черепица

Такое покрытие не только отлично выглядит, но и без специального ухода сохраняет внешний вид на долгие годы. Битумная черепица обладает низким весом, часто применяется для изделий, где требуется сгибание. В отличие от металлочерепицы, битумная не создает лишнего шума во время дождя, града, поглощает звук. Выпускается в различных цветовых вариантах, которые легко подобрать под колер прочей отделки.

Основные требования к конструкции

Среди основных требований к конструкции можно выделить:

• Надёжность. Козырёк должен выдерживать определённый вес осадков. При этом ориентируйтесь на то, сколько их выпадает у вас в регионе. Например, для Сибири деталь нужно делать более крепкую, так как зимой скапливается много снега.
• Обустройство стока и установка отводов для дождя. Это нужно, чтобы вода не скапливалась на козырьке.
• Размер. Если у вас есть ещё и крыльцо, то козырёк должен закрывать не только дверь, но и его, иначе дождевая вода, например, будет сливаться на лесенку.
• Органичный внешний вид. Козырёк должен соответствовать общему фасаду, стилю здания. Если у вас деревянный дом, то резная металлическая деталь будет смотреться не совсем уместно.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º

Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем

Фермы для кровли

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес

https://youtube.com/watch?v=s3JfpBOw1Dc

Материалы для изготовления навесов

Козырек это не просто украшение дома, это еще и надежная защита. Поэтому не нужно недооценивать сам материал для изготовления изделия.

Козырек из поликарбоната

Это легкий материал, который выдерживает большие перепады температур. Может выдерживать большие нагрузки. В последнее время стал очень популярными для использования в строительстве навесов.

Металлический козырек

Один из популярных материалов для изготовления козырьков. Это очень прочный, надежный, долговечный материал. Изделия из метала отлично вписываются в любой дизайн здания. Однако основным его недостатком является его высокая стоимость.

Козырек из профнастила

Профнастил также успел завоевать популярность. Этот материал достаточно прочный для воздействия солнца, дождя, снега и ветра. Однако он не достаточно крепки для механического воздействия.

Пластиковые козырьки

Пластиковые ПВХ-плиты отличное решение при выборе материала для изготовления всевозможных навесов. Они прекрасно подчеркнут внешний вид здания за счет разнообразной цветовой гаммы. Несмотря на то что это очень легкий материал, он обладает высокой прочностью.
