Горизонтальный котел для бани
Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:
- Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
- В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
- Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.
Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.
Разновидности котлов для бань
По типу используемого топлива котлы для бани делятся на такие группы:
- твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

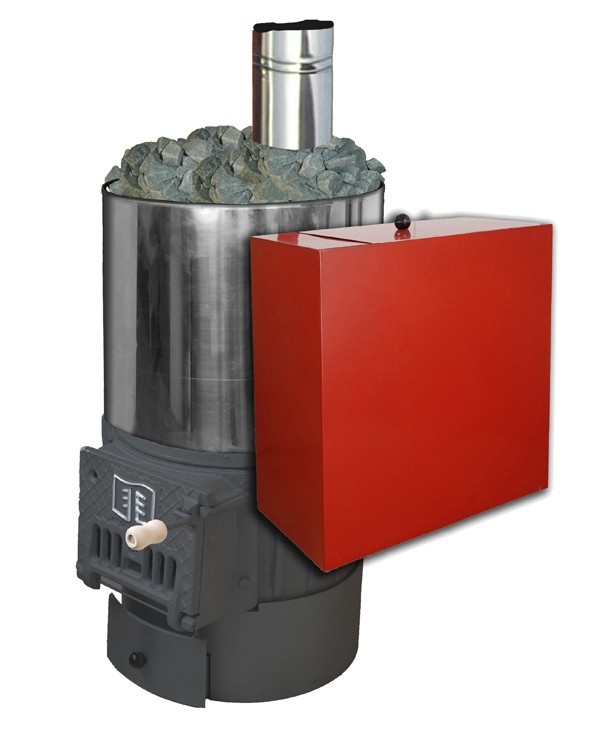

Твердотопливный агрегат, совмещенный с печью-каменкой
- электрические;
Электрокотел с водогрейным баком
- газовые;
Газовые агрегаты для бань
- котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.
Котел для бани дизельный
При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:
- железный котел;
Схема котла с баком для воды
- кирпичный;
- железный, но обложенный кирпичом. Банный котел из металла, обложенный кирпичом
Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.
Газовые котлы
Экономичность и удобство использования – главные преимущества газовых котлов. Не надо покупать, таскать, пилить, колоть и хранить дрова. Природный газ – относительно дешёвое топливо. При этом никаких проблем с чисткой дымоходов, отсутствует копоть и сажа, не надышишься гарью.
Экономичность и удобство использования – главные преимущества газовых котлов.
Использование ограничивается недоступностью газовых сетей. Проводить газ – занятие не из дешёвых, особенно для бани. Возможно применение баллонного газа для небольших бань и редкого использования. По стоимости баллонный газ дороже магистрального.По возможности используют отопительную систему существующего дома. Централизованное отопление – простой способ обогреть баню и подвести горячую воду, но не всегда он возможен.В проекте бани предусматривают отдельное помещение под котельную. Для отопления помещений и подогрева воды используют двухконтурные газовые котлы с принудительным оборотом теплоносителя циркуляционным насосом. Заданная температура регулируется термостатом.Предпочтительнее устанавливать простые энергонезависимые котлы с ручным пьезорозжигом и естественной тягой. Дорогие «навороченные» – это не для бани.Газовые котлы для парной конструируют по принципу твёрдотопливных с установкой в топочном пространстве газовых горелок. За счет отсутствия колосника и зольного ящика уменьшается топочное пространство. Стенки топки не испытывают местного перегрева. Объем поддона для камней увеличивается.Сложные узлы газового котла – автоматика и подключение горелки, выносятся в предбанник и закрываются декоративными дверцами.

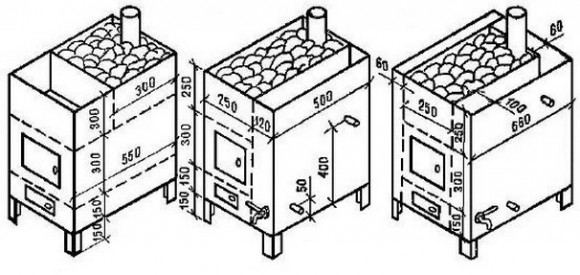

Чертежи самодельного котла
Применяемое расположение теплообменников для подогрева воды:
- внутренний;
- на дымоходе.
Теплообменник на дымоходе увеличивает КПД. Внутренний теплообменник более мощный.Разработаны и продаются котлы напольного типа для установки непосредственно в парной.Недостаток установки газового оборудования – необходимость согласования в соответствующих контролирующих органах.
Установка газового котла в бане своими руками
Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.
Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.
Настенные газовые котлы для подогрева воды
Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.
- Промыть системы труб устройства.
- Настенное оборудование прикрепить к планкам.
- Сделать отверстия в стене, закрепить планки анкерами или саморезами.
- Зафиксировать котел на крепёжных планках.
- Присоединить к трубам краны, фильтры;
- Присоединить краны на входе, выходе;
- Установить сгоны;
- Подключить отопительную систему;
- Соединить сгон с отоплением;
- Подключить водоснабжение;
- Присоединить дымоход.
Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.
Пиролизные котлы
Наиболее инновационные, являются наиболее безупречными видоизменениями котлов продолжительного горения. Рассмотрим отличия. В первую очередь в стоимости, цена подобного оснащения многим не по карману.
Разной автоматики установлено большое количество, настоящей пользы от неё к сожалению очень мало.
- Помимо этого, большое количество установленного вспомогательного оснащения, даёт вероятность того, что какая — либо деталь обязательно выйдет из строя.
- Пиролизный котёл имеет отличия от котла продолжительного сгорания, а именно, несколько повышенным коэффициентом нужного воздействия.
- Выделяемые в период медлительного горения, либо тления дров газы догорают в особом гидролизном отделе.
В него по специальным проходам попадает заранее нагретое воздушное пространство и газы, которые содержат горючие соединения, догорают в дополнительной камере.
Печка из бочки
Как выбирать котлы для бань? Какой материал использовать для их производства?
Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.
Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.
Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:
- Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
- На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
- Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
- Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
- Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
- Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.
Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.
При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.
Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.
Печи для бани на дровах с баком для воды: особенности устройства
Главное предназначение печей для бани на дровах с баком для воды состоит в прогревании помещения в течение определенного промежутка времени.
Варианты отопительных конструкций

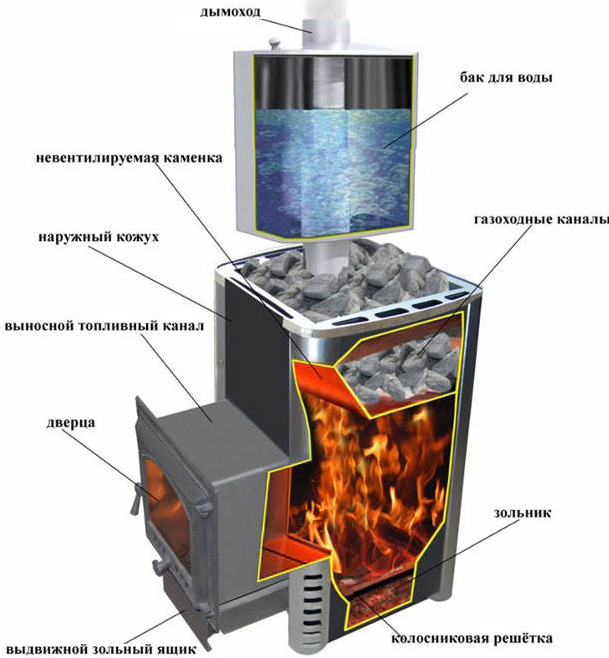

Для качественной теплоотдачи конструкция оснащается следующими элементами:
- Основной элемент отопительного прибора – это каменка. В ней размещаются камни, которые нагреваются от жара горящих дров и создают стабильный тепловой поток.
- Дымоход представляет собой трубу, которая соединена с топкой и предназначена для отвода продуктов сгорания.
- Теплообменник предназначен для нагрева воды во время протапливания конструкции.
- Топливник состоит из колосниковой решетки.
- Зольник располагается под решеткой. Туда попадает зола.
Конструкционные особенности
Подобные агрегаты часто изготавливаются из кирпича или металла. Чугун применяется для создания колосниковой решетки. Данный материал характеризуется долговечностью и выдерживает очень высокие температуры.
Проект установки печи в разрезе
Как выбрать печь для бани с баком?
Чтобы посещение бани было комфортным, следует правильно выбрать печь с баком.
Главными критериями подбора считаются:
- Материал корпуса. Большинство производителей изготавливают печи из высокопрочной стали. Она обладает устойчивостью к механическим повреждениям и практически не нагревается во время работы, что полностью исключает риск получения случайного ожога.
- Тип топлива. Банные печи могут работать от газа или твердого топлива. Желательно выбирать модели, которые работают на комбинированном топливе, ведь это существенно расширит эксплуатационные возможности устройства.
- Мощность. Каждая модель печи рассчитана на обогрев помещения определенной площади. Экономить на этом критерии не стоит, ведь если устройство будет работать на пределе возможностей, помещение будет прогреваться не полностью. Желательно выбирать оборудование немного мощнее, чем предназначено для парилки.
Также желательно обратить внимание на форму выноса топки, особенно, если топить печь будут из соседнего помещения. В данном случае лучше выбирать устройство с прямой формой топки, ведь ее будет гораздо проще установить
Разновидности
По конструкции, способу подключения или отключения какого-либо вида топлива, выделяется три вида газодровяных печей:
- Переоборудуемые. Конструкция представляет собой классическую газовую печь из чугуна, к которой в комплекте прилагается дополнительная камера для твердого топлива, навесная каменка. При желании можно без труда отключить подачу газа, установить топку с каменкой и использовать дрова.
- Спаренные. Массивное устройство, которое состоит из двух модулей. Один из них работает на газу, другой на дровах. Часть объединяются одной каменкой. Еще одна особенность конструкции — наличие двух раздельных дымоходов.
- Моноблочные. Это цельная конструкция, у которой только одна топочная камера под разные виды топлива. Чтоб использовать газ или дрова, нужно повернуть специальные задвижки. Они разделяют топку на две части и конструкция получается универсальной.
Зависимо от расположения бака с водой выделяется 3 типа конструкций:
- Бак встроенный. Емкость для воды изготавливается из нержавейки. При сгорании дров одновременно разогревается жидкость, камни. Из-за того что бак встроенный, он ограничен по размеру.
- Бак закрепляется на дымоходе. Газы, которые проходят по трубе вверх, передают свое тепло жидкости. Максимальный объем навесного бака — 75 литров.
- Емкость с водой устанавливается рядом с оборудованием. Нагревание жидкости происходит за счет передачи тепла через змеевик. При этом бак можно поставить в любом удобном месте.
Отдельное разделение относится к расположению топки. Она может быть встроенной или выносной.
Какую печь для бани лучше купить
На примере 10 печей для бани можно подытожить, что целесообразным вариантом при выборе является та, которая быстро обогревает большой объем комнаты. Безопасность – еще один важный фактор.
Многие решения требуют обкладки кирпичом – а это затратное дело. Другие сделаны из конструкционной стали – более экономного материала.
Лучше, когда стены топки выполнены из стали с хромом. Такое сырье обладает повышенной стойкостью к образованию коррозии и плавлению.
Из списка следует выделить Тулинку НВУ-150, Везувий Скиф и Гефест ПБ-01. Модели могут обогреть воздух объемом от 25 м3, подойдут как для маленькой бани, так и для большой.
Они выдерживают большие тепловые нагрузки – до 450˚С. Удобные в управлении, быстро обогревают помещения за полчаса и долго сохраняют тепло. Реклама от спонсоров: // // //
Виды и типы размещения бака
По виду материалов печи с баком бывают двух видов:
- Металлические. Изготавливаются из чугуна или нержавеющей стали. Производители предлагают квадратные, прямоугольные, цилиндрические и другие агрегаты. Приборы недорого стоят и не нуждаются в фундаменте. Из минусов плохая устойчивость к перепадам температур.
- Кирпичные. Практичный вариант. Долго удерживают тепло и отличаются продолжительным сроком службы. Для их установки необходимо соорудить надежное основание.
Баки для банной печи бывают следующих видов:

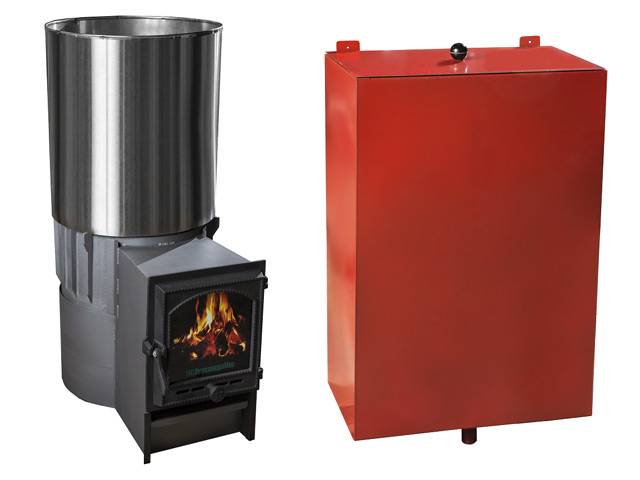

- Выносные. Одно из самых оптимальных расположений. Это позволяет быстро разогреть воду и поддерживать нужную температуру в парилке. Влага не распространяется до тех пор, пока она не прогрелась. Большинство людей ставят бак в смежном помщении и подключают регистр, чтобы вода нагревалась от печки.
- Встроенные. Резервуар устанавливают над топливником или сбоку от печки. Форма емкости чаще всего прямоугольная. При этом толщина стенок составляет 0,8-1,5 см. Резервуар наполняют водой через специальное отверстие. В баки приходится регулярно вливать горячую воду и подливать холодную, так как они плохо воспринимают перепады температур.
- Навесной. Воздухонепроницаемый резервуар с крышкой и краном, необходимым для слива воды. Устанавливается на одной из стен печки. Обычно изготовливается из нержавейки, так как этот материал выдерживает большие нагрузки. Емкость крепится к стене печи с помощью крючка или петель. Ее удобно устанавливать и снимать. Вариант отлично подходит для небольших бань.
- Приставной. Оригинальный вид банка. Трубу приваривают под наклоном от печки к нижней части резервуара. Емкость размещают выше печки. Нагрев происходит следующим образом: жидкость со дна переходит в наклонную трубу и закипает. Образуются пузырьки, которые поднимаются по трубе и лопаются, когда оказываются в холодной воде. Таким образом переносится тепло и образуется конвекция.
- Дымоходный (самоварный). Один из самых распространенных, но не самых практичных баков. Горячий воздух проходит через трубу в центре корпуса и нагревает воду. Резервуары бывают разнообразных форм. Главным недостатком является расположение. Неудобно заливать воду, так как заливное отверстие расположено высоко.
Металлическая печь-калорифер, подходит ли она для бани?

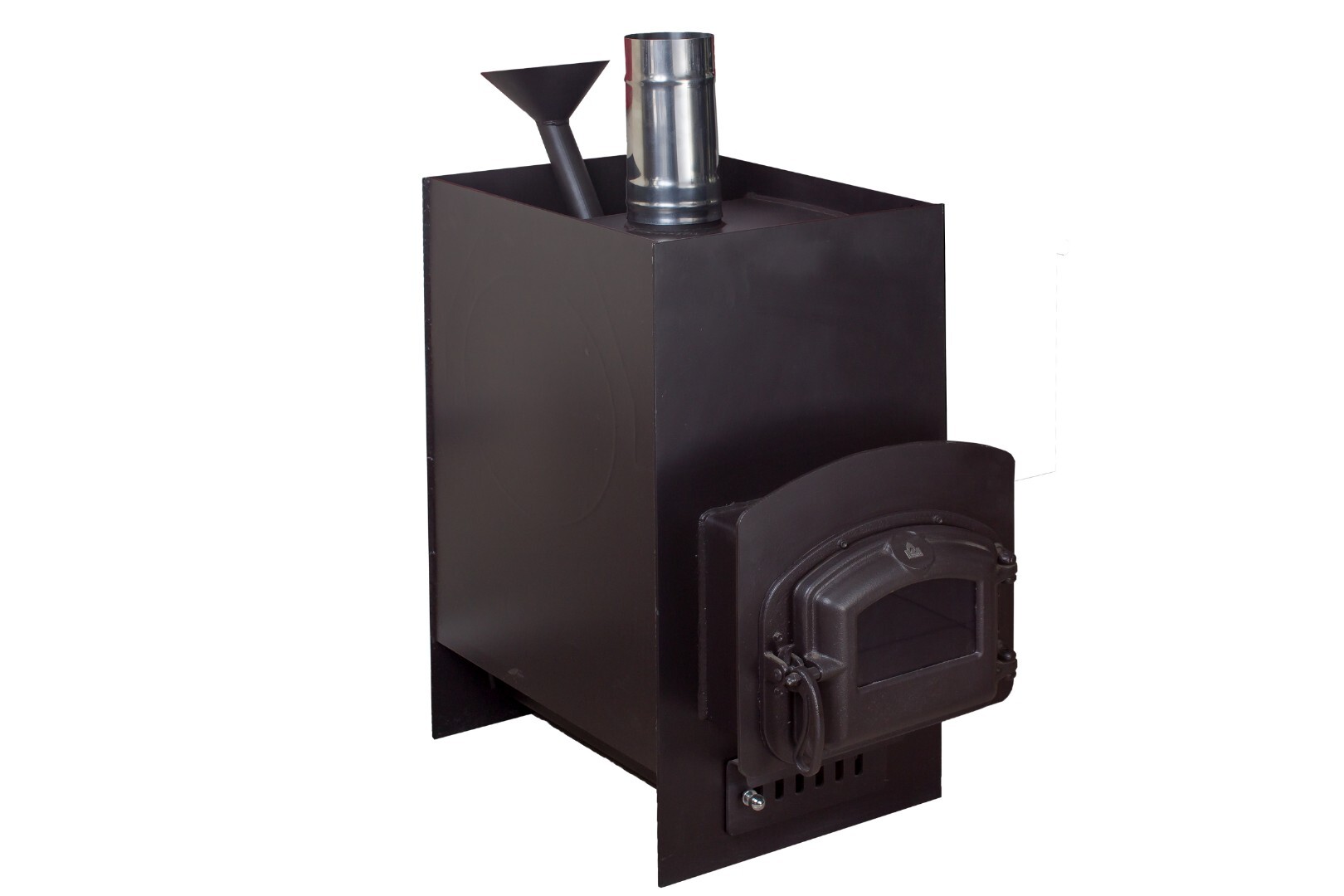

Металлическая печь калорифер
Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.
Образец печи калорифер
Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.
В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.
Делаем каркас для печи
На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.
Делаем дверцу
Внутреннее пространство печи обкладываем шамотным кирпичом
Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

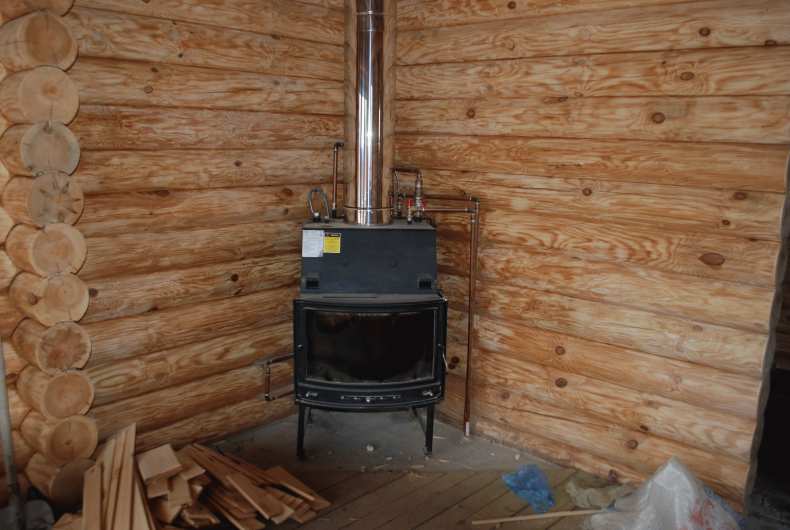

Металлическая печь для бани
Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.
Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

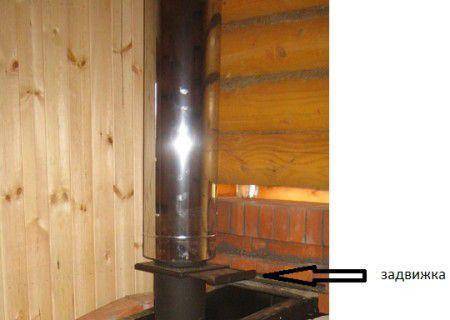

Задвижка для дымохода
Задвижка — вид 2
Материал котла для бани
Большая часть котлов производится из углеродистой стали обычного свойства, толщина листов меняется в границах 2*5 мм, наиболее дорогостоящие могут изготавливаться из наиболее утолщённой стали.
Данное означает, что меняются прямолинейные масштабы котла, усугубляется открывание/закрывание дверцы, появляются опасности патологий плотности сварных швов.
Очень часто стали изготавливаться котлы из ковкого чугуна. Они обладают усовершенствованными характеристиками по продолжительности использования, системы наиболее устойчивы к влиянию значительных температур.
Промышленные характеристики подобных котлов на наиболее значительном уровне, однако, к большому огорчению, увеличение стоимости не пропорционально улучшению качества.
- Ещё один новый результат изготовителей — покрытие наружных стен металлических котлов камнем.
- Они смотрятся привлекательно, а также престижно. Изготовители заявляют, что он продолжительнее удерживает тепло.
- Однако, такие котлы значительно дольше прогреваются и соответственно требуется больше количество времени для нагревания парилки.
Помимо этого снижается теплообмен металлических стенок, вследствие этого они разогреваются до наиболее высокой температуры. А продолжительное прогревание проявляет отрицательное влияние на металл.
Из чего состоит котел
Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.
В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:
- Базовая часть – каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
- Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
- Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
- Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
- Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
- В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.
Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.
Подведем итог
Современные котлы для бани продаются в магазинах в большом разнообразии. К сожалению, среди большого количества моделей можно найти слишком дорогие варианты, которые оказываются не по карману. Также есть варианты экономичные, но они отличаются плохим качеством, в первую очередь за счет использования дешевого материала. В результате именно самостоятельное изготовление котлов и их монтаж своими руками пользуются все большей популярностью, особенно с учетом того, что это достаточно простая работа, если правильно к ней подготовиться и пользоваться всеми полезными рекомендациями.
