Котел для бани своими руками: чертежи, как сварить

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

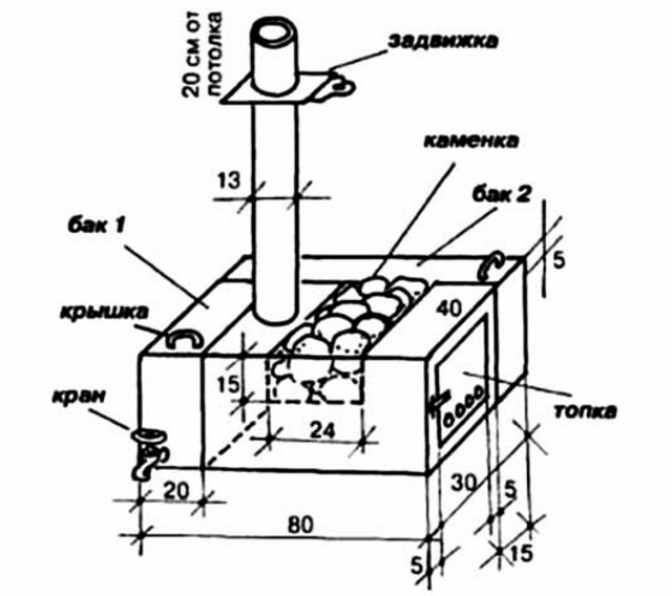

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

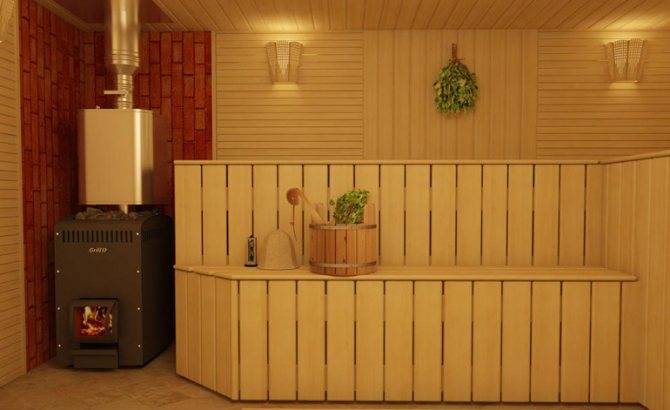

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

отсутствует необходимость обустраивать дымоходную систему;
простота монтажа, эксплуатации и обслуживания;
высокая эффективность.

https://youtube.com/watch?v=ch0X55ttLsQ

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

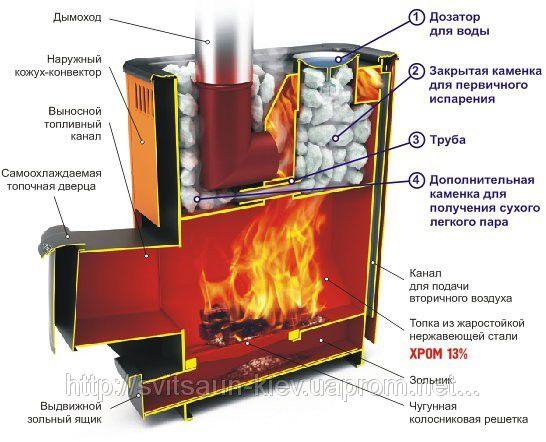

Устройство

В конструкцию котла для бани входят следующие узлы:

Топка. Изготавливается из толстостенного металла. Тонкий материал не применяется из-за его прогораемости. Дно состоит из колосников.

Зольник. Это место для сбора золы, откуда она извлекается. Через дверцу ведется подсос воздуха, который влияет на силу горения топлива. Шириной открытия/закрытия дверцы можно регулировать пламя.

Дымоход. Он идет через всю систему отопления, имея выход в наружную трубу. Проходя через бак и каменку, эти отделения нагреваются. В дымоход встроена задвижка для регулировки тяги.

Каменка. Это емкость с камнями. Она бывает встроенная или навесная, а объем зависит от размеров бака и топки. Если он слишком большой, то камни не успеют нагреться, в результате от закипающей воды наполняется сауна бани, что недопустимо. Слишком маленькие размеры каменки не в состоянии прогреть банное пространство.

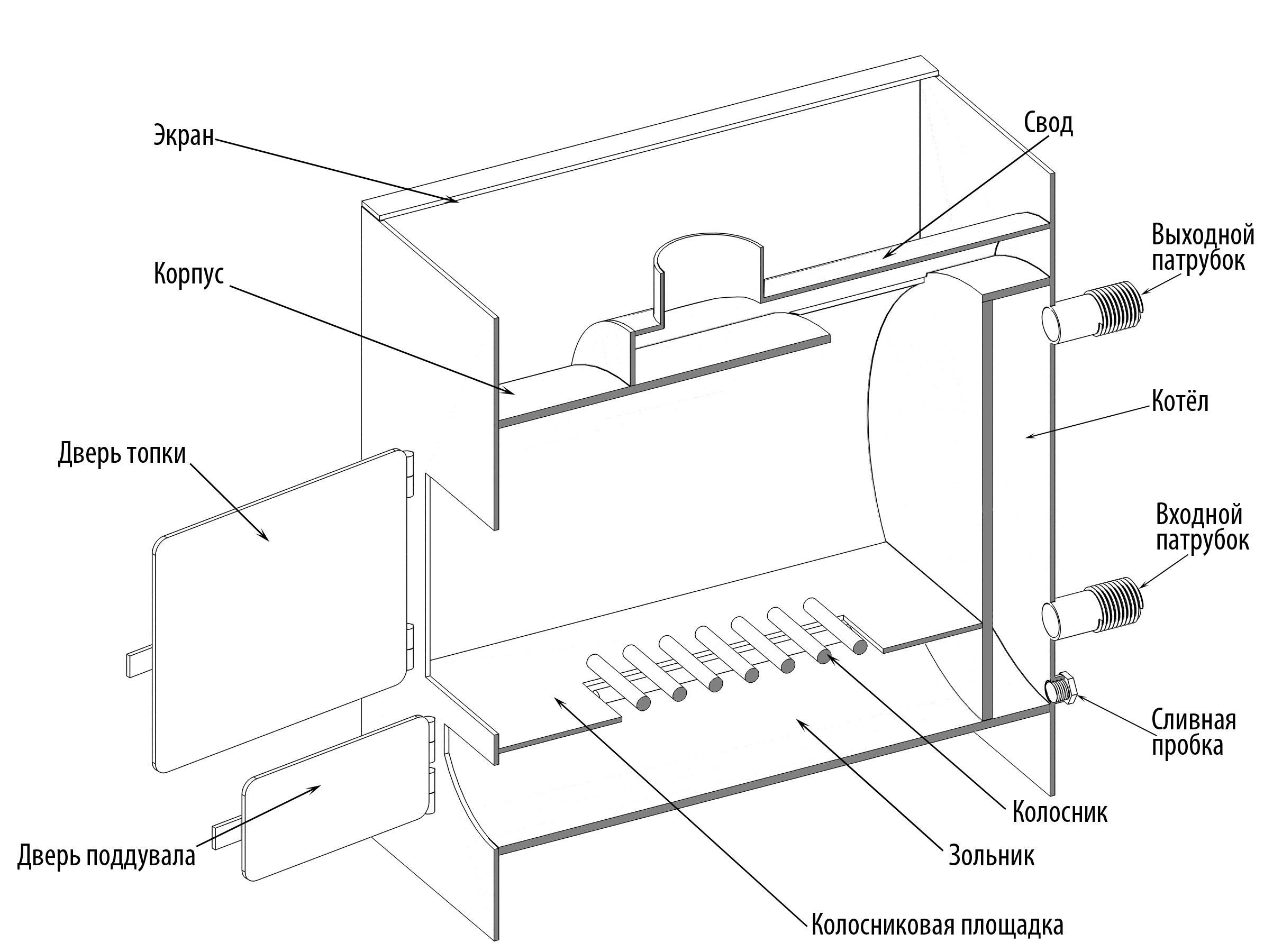

Устройство котла представлено на чертеже в разрезе.

Виды котлов для бани

В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

Газовый

Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

Электрический

Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

Обогрев с применением жидкого топлива

Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

Пиролизный

Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

Твердотопливный

Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

сварочный аппарат,
болгарка,
куски арматуры,
отрезок трубы соответствующей длины и диаметра,
металлические петли для закрепления дверок,
кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
Через поддувало, объединенное с зольником.

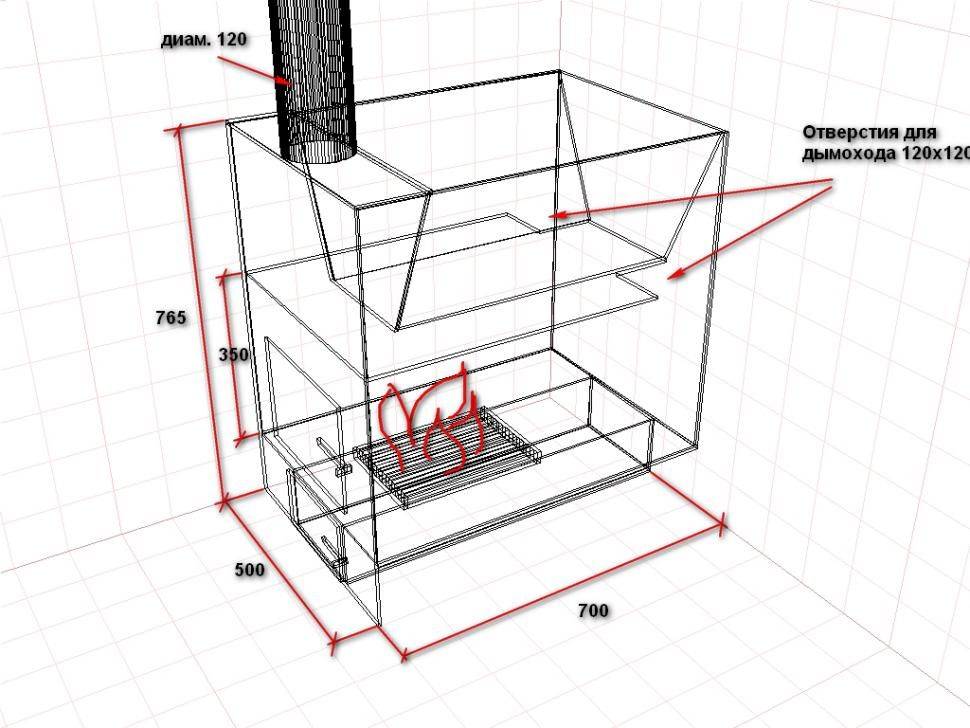

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

простая горизонтальная печь из баллона, растапливаемая внутри парной;
каменка из трубы 530 мм с выносным топливником;
вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

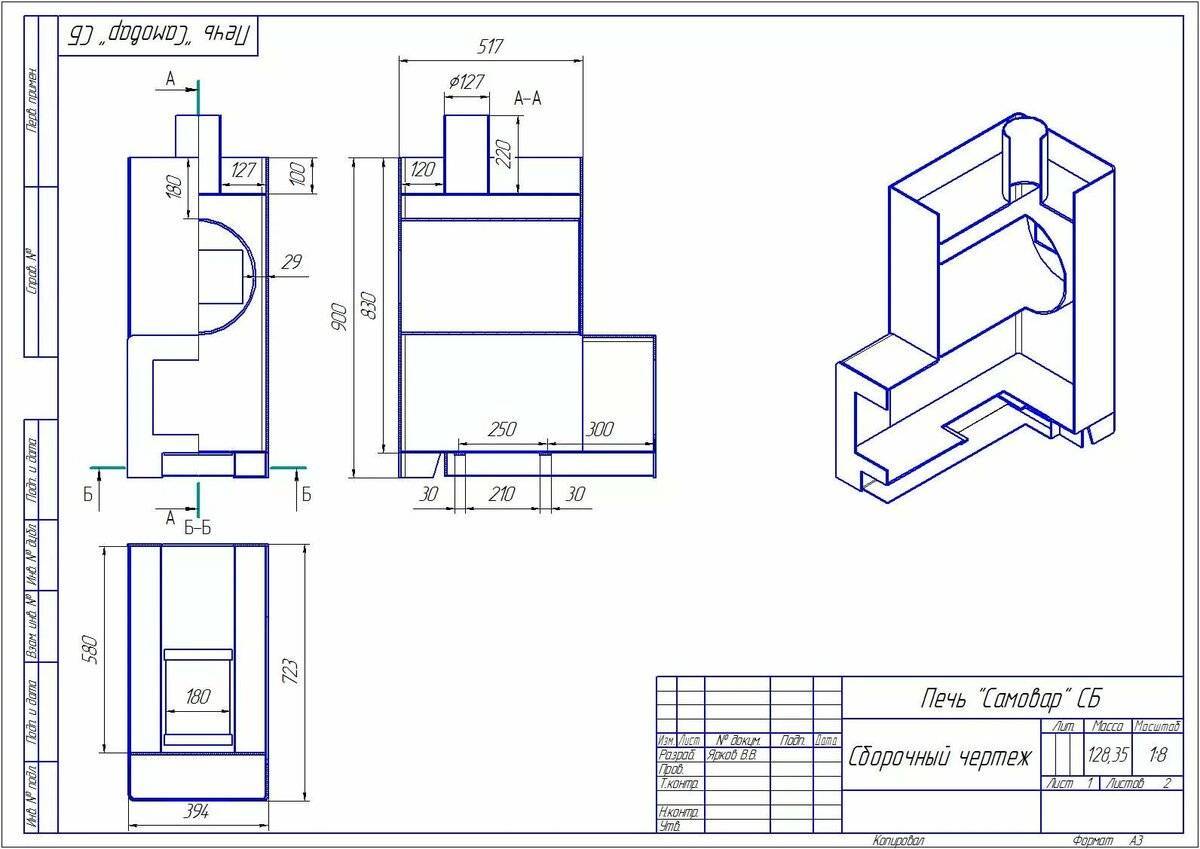

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Дальнейшие работы выполняйте по инструкции:

Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

базальт;
галька речная;
габбро-диабаз;
талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
В корпусе выполните проемы для дверок и люка загрузки камней.
Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

Сварочный аппарат инверторный или электрический;
Угловая шлифовальная машина или болгарка;
Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
В нижней части будущего котла изготавливают прорезь для установки дверки;
Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками
