Терморегулятор для котла отопления

Зачем нужен терморегулятор?

Подходящий термостат

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом

Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.

Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Модель TAM011MI Seitron

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Принцип действия

Любой терморегулятор имеет в составе три функциональных блока:

• Термочувствительный элемент;
• Регулятор;
• Функциональный блок.

Термочувствительный элемент реагирует на изменение температуры рабочей среды (теплоносителя, воздуха в помещении или на улице)  и изменяет ряд своих физических, механических свойств, на что реагирует блок управления.

Регулятор нужен для установки целевого значения, с которым будут сравниваться данные, полученные от датчика. Учитываются граничные условия, когда значение датчика больше или меньше установки регулятора. В качестве результата используются:

• Отсылка цифрового или аналогового управляющего сигнала;
• Управление электромагнитным реле;
• Открытие или закрытие механического клапана;
• Смыкание или размыкание электрических контактов

От этого же зависит и способ использования, монтажа и основного назначения терморегулятора. Во время выбора оптимальной модели это определяющий фактор для сужения списка подходящих устройств.

Точный выбор осуществляется по эксплуатационным характеристикам:

• Способ установки, габариты;
• Чувствительность термоэлемента;
• Диапазон измерения температуры;
• Диапазон установки регулятора;
• Вариант исполнения термочувствительного элемента (выносной, встроенный)
• Наличие дополнительных функций (программирование, установка нескольких термочувствительных элементов).

Схема со стабилитроном

Стабилитрон – это тот же полупроводниковый диод, пропускающий ток лишь в одну сторону. Отличие от диода заключается в том, что у стабилитрона имеется управляющий контакт. Пока к нему подводится установленное напряжение, элемент открыт и ток идет по цепи. Когда его величина становится ниже предельной, цепь разрывается. Первый вариант – это схема термореле, где стабилитрон играет роль логического управляющего блока:

Как видите, схема разделена на две части. С левой стороны изображена часть, предшествующая управляющим контактам реле (обозначение К1). Здесь измерительным блоком является термический резистор (R4), его сопротивление уменьшается с ростом температуры окружающей среды. Ручной регулятор температуры – это переменный резистор R1, питание схемы – напряжение 12 В. В обычном режиме на управляющем контакте стабилитрона присутствует напряжение более 2.5 В, цепь замкнута, реле включено.

Как только температура возрастет выше установленного предела, сопротивление R4 упадет, напряжение станет меньше, чем 2.5 В, стабилитрон разорвет цепь. Следом то же самое сделает и реле, отключив силовую часть, чья схема показана справа. Тут простое термореле для котла снабжено симистором D2, что вместе с замыкающими контактами реле служит исполнительным блоком. Через него проходит напряжение питания котла 220 В.

Основные виды котлов

Использование терморегулятора позволяет на значительный период продлить срок службы основного оборудования

На этапе строительства или реконструкции загородного дома особое внимание необходимо уделить выбору отопительной системы жилища. Ассортимент котлов рассчитан на различные финансовые, технические возможности и личные предпочтения домовладельцев

Прежде всего нужно узнать, какие разновидности оборудования существуют, какая система будет наиболее предпочтительной в конкретном случае

Ассортимент котлов рассчитан на различные финансовые, технические возможности и личные предпочтения домовладельцев. Прежде всего нужно узнать, какие разновидности оборудования существуют, какая система будет наиболее предпочтительной в конкретном случае.

Газовые котлы

Современные газовые котлы оснащены автоматикой, позволяющей человеку не принимать участие в работе оборудования

Если недалеко от дома проходит газовый трубопровод, вопрос реализации отопления решится быстрее и проще, а также с меньшими финансовыми вложениями.

Система газового отопления включает в себя котел, радиаторы, приборы автоматики, которые обеспечивают безопасность, запорную арматуру, газопровод. Такое отопление имеет весомое достоинство – экономичность установки, обслуживания и эксплуатации. Современные газовые котлы, оснащенные узлами автоматики, позволяют человеку не принимать участия в работе оборудования. Если пламя гаснет, система вновь разжигает горелку. Такой вид оборудования обладает высоким коэффициентом полезного действия.

Электрические котлы

Электрокотел сам настраивается на потребление мощности

Если возможности подключиться к газопроводу нет, необходимо продумывать водяную отопительную систему с использованием электрического прямоточного котла. В качестве теплоносителя может быть использована дистиллированная вода или незамерзающая жидкость.

Электрическая система отопления начинает работать сразу, как только была включена

Во время работы важно наблюдать за трубами и радиаторами, чтобы предупредить утечку теплоносителя, в противном случае повышается вероятность сгорания ТЭНа

Устройство электрического оборудования позволяет ему самостоятельно настраиваться на оптимальное потребление мощности. Если заданный температурный режим будет превышен, система автоматически отключится. Оборудование мощностью от 2 до 25 кВт позволяет отапливать загородный дом, хозяйственные пристройки и другие помещения. При возникновении аварийных ситуаций система отключается самостоятельно.

Терморегулятор для котла отопления своими руками

Купить можно все, а при желании терморегулятор можно собрать самостоятельно своими руками. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими.

Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения.

На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает.

Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения.

Действие прибора

При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе.

При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным.

• Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.
• Рекомендуется устанавливать прибор в комнате на 20 градусов.
• Ночной режим должен варьироваться в пределах 17−19 С.
• Практика убеждает в несложном процессе сборки терморегулятора.

Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

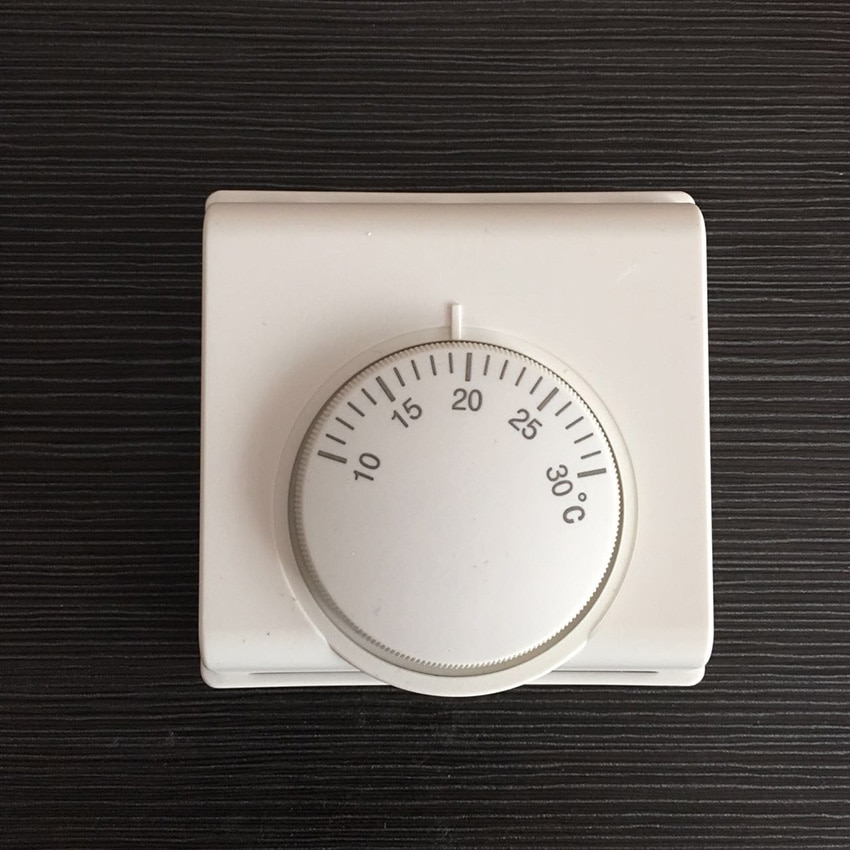

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

• частое проветривание;
• яркие солнечные лучи, которые поступают через окна;
• резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Отзыв Дмитрия, Тверь: «Слышал много хороших отзывов, купил месяц назад. С установкой и настройкой проблем не было. Пока все устраивает».

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Важно! Правильно проводить настройку механического прибора до использования, иначе не будет результата. Лучше вызвать специалиста

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

• удаленное управление;
• можно выставить режим в зависимости от времени суток;
• быстрота смены режима;
• можно запланировать изменения на неделю;
• быстрое реагирование котла на изменения;
• малый расход топлива;
• используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Отзыв Екатерины, Брянск: «Долго мучилась с ручной регулировкой котла. Потом поставила себе Siemens REV13 (наняла специалиста). Уже год управляю температурой просто и быстро».

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Принцип работы и виды

Комнатный термостат для котла обеспечивает благоприятный микроклимат в помещении и даёт возможность регулировать систему отопления с точностью до половины градуса. Управляется работа программатора при помощи различных исполнительных приборов.

Принцип работы термостата заключается во включении оборудования, если температура опускается ниже нужной отметки, и выключении при достижении нужного установленного значения. Благодаря этому не происходит необоснованного расхода сырья (газа, электричества и пр.), так как, к примеру, некоторым комнатам не требуется много тепла, потому что они находятся на солнечной стороне.

Терморегулятор может настраиваться ещё и таким образом, что система отопления будет работать с меньшей эффективностью. Это может понадобиться, к примеру, в ночное время суток (вы можете настроить время по вашему желанию). Из-за этого ночью температура будет на 5 градусов меньше (в среднем), а также будет снижен расход энергии на 25 %.

Принцип работы комнатного терморегулятора для котла отопления

Комнатный термостат для газового котла бывает механическим и электронным.

Конструкция механического терморегулятора для отопительного котла содержит клавишу включения и выключения, а также поворотную кнопку управления режимом температур.

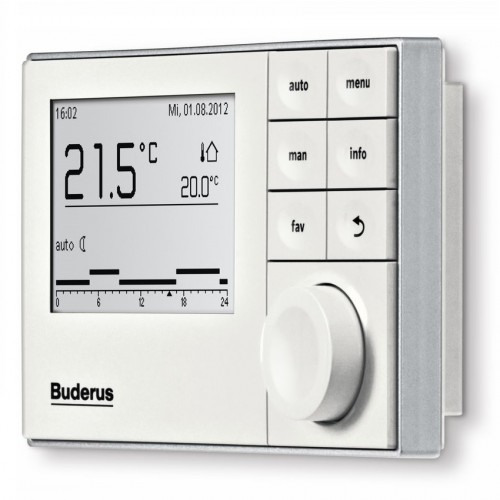

Электронный программатор. Программируемый термостат имеет более современное решение, он легко монтируется и обслуживается. При помощи него можно устанавливать температурные режимы на все сутки! Система автоматически будет переключаться на указанный режим определённого цикла. Аппараты в силах контролировать либо всю отопительную систему либо отдельно взятые блоки нагрева.

Термостат для котлов BAXI

Так же термостат может быть проводной и беспроводной.

Для проводных стоит обратить внимание на соединение проводников и внешнюю защиту от механических повреждений. От этого будет зависеть, насколько качественно подаётся сигнал на термостат от котла о запуске теплоносителя в контур.
Беспроводной термостат управляется при помощи передачи радиосигнала

Аппарат можно условно разделить на две части, первая из которых устанавливается очень близко к отопительному котлу и соединяется с клеммами агрегата. Вторая часть находится в комнате. Посередине блоков находится выделенный радиоканал связи. Управленческий блок в комплекте имеет дисплей и клавиатуру управления.

По степени автоматизации программаторы разделяют на аналоговые и цифровые:

• цифровые комнатные термостаты в основе имеют микросхемы (из-за него программатор для котла может применять несколько указанных режимов);
• аналоговый термостат управляется вручную с помощью регулятора механического типа, прикреплённого с реостатом.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Как работает термостат отопления

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов. Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать. Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят.

Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

• термочувствительного датчика (элемента);
• блока настройки;
• модуля управления;
• электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента. Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

1. С помощью блока управления выставляется нужная температура.
2. При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
3. После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Дополнительные аксессуары

Дополнительные аксессуары открывают целый ряд возможностей для управления оборудованием:

• Регулирование температуры по времени суток и времени года.
• Установка температуры в разных помещениях.
• Работа в экономичном режиме.

Все это снижает расход газа, а значит, делает систему энергоэффективной, а ее эксплуатацию экономичной. Парадоксально, но большинство потребителей отказывается устанавливать дополнительное оборудование исходя из соображений экономии. Безусловно, монтаж этих устройств приведет к удорожанию системы. Но с другой стороны позволит сэкономить на плате за отопление.

Окупается установка дополнительных устройств уже за первые два отопительных сезона. Так что аксессуары к газовым котлам Baxi — это не только дополнительный комфорт, но и существенная экономия топлива.

Датчик температуры Бакси для отопительной системы в частном доме

Среди разнообразия температурных регуляторов, одними из лучших считаются устройства от фирмы Baxi. Они имеют ряд преимуществ, заметно выделяющих устройства среди своих конкурентов.

Так к положительным качествам данной модели относят:

• экономичность в процессе эксплуатации;
• наличие системы самодиагностики;
• возможность установки дополнительных датчиков или системы автоматики;
• наличие автоматического регулятора, который учитывает температурный показатель как внутри помещения, так и на улице;
• возможность использования этого устройства для корректировки температурных показателей в системе «тёплый пол».

Фото 2. Устройство фирмы Бакси оснащено системой самодиагностики, регулятором температуры по сезону, времени суток.

А также к преимуществам устройств Baxi относят и наличие дополнительных аксессуаров. Расширенная комплектация может быть оснащена:

• функцией экономного режима;
• регулятором температурного режима по времени суток и сезону;
• регулятором температуры в разных помещениях.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:

Видео #2. Обзор настенного терморегулятора:

Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.

При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, , задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.
