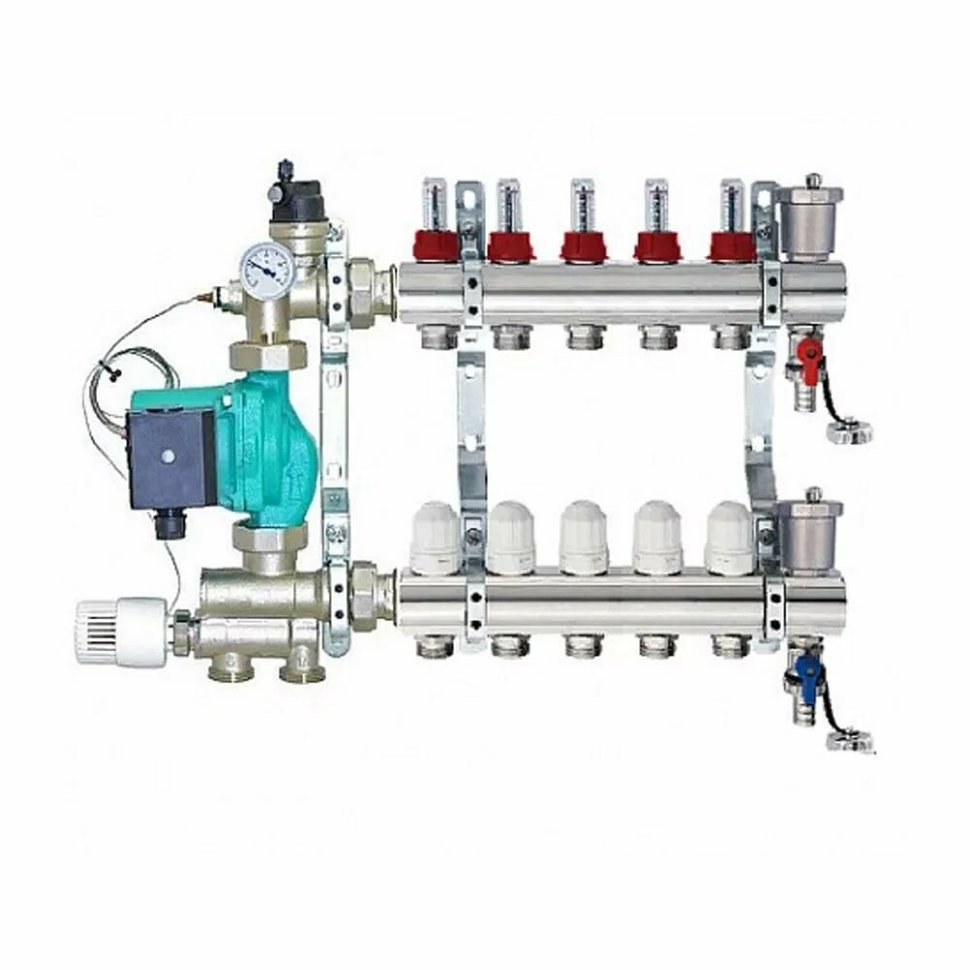

Назначение и состав коллектора
Сколько бы не стоили коллекторы, назначение состав их одинаков, цена зависит только от качества производителя составляющих. Вот основные составляющие:

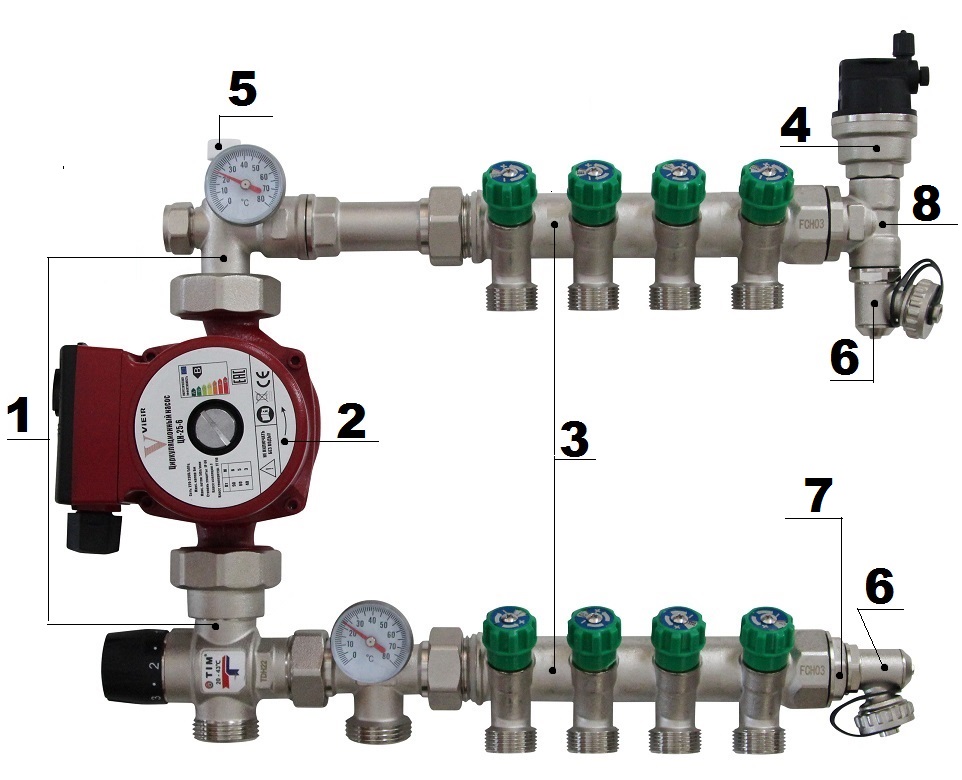

1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;
6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.
Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.
Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.
Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.
Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:
- нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
- нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
- универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.
Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.
Особенности установки оборудования
Получить теоретическую подготовку по монтажу и настройке оборудования сегодня можно без особых проблем, учитывая наличие в сети интернет большого количества подобных инструкций. Далее будет рассмотрена одна из подобных схем подключения коллектора теплого пола. Используя ее, можно самостоятельно собрать систему путем подключения между собой ключевых элементов — трубопровода, распределительного узла и котла.
в составе коллекторного набора
Для соединения элементов используются компрессорные фитинги. Часто отдельные соединения монтируются при помощи стандартного комплекта, представленного гайкой, втулкой и кольцевым зажимом. При наличии расхождений по диаметру используемых элементов их подключение осуществляется при помощи переходников.
Коллектор из полипропиленовых труб
Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима. Подробный технический процесс сборки коллекторной группы:
Подробный технический процесс сборки коллекторной группы:
Сборка коллекторной гребенки из полипропиленовых труб.
Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:
- Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
- Нельзя установить расходомеры;
- Требуется защитный ящик большего размера из-за массивности конструкции;
- Обязательно обладать набором профильных инструментов и навыками пайки.
Сборка распределительного колектора из отдельных элементов
Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.
Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.
На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.
Как правильно установить
Установка коллектора осуществляется в зависимости от места расположения магистральных труб котла, а также от конфигурации трубопроводов для каждого отдельного помещения. Как правило, местом монтажа выбирается точка, равноудаленная от каждой конечной ветки трубопровода до самых длинных.
Если предполагается отапливать достаточно большое количество смежных помещений, то целесообразнее заранее предусмотреть наличие и расположение также нескольких узлов по разделению теплоносителя. Соблюдение данного условия обеспечит оптимальный гидравлический режим функционирования всей системы целиком.

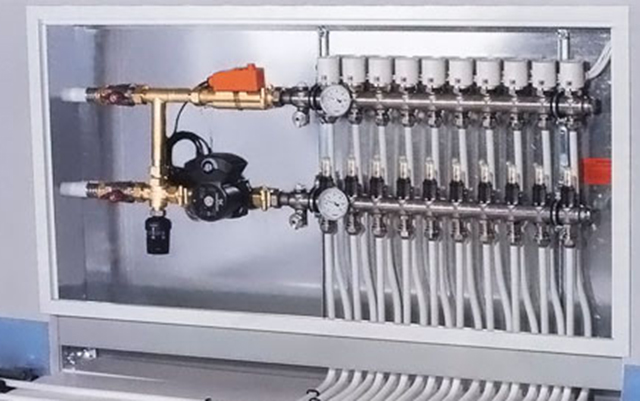

Коллекторный шкаф
Чаще всего применяются коллекторы, имеющие два выхода, но в некоторых случаях требуется установка смесительных узлов на четыре и более, вплоть до двенадцати единиц. В этом случае вся конструкция имеет достаточно большие размеры, поэтому ее очень часто «прячут» в коллекторный шкаф, который специально для этого оборудуют своими руками. Представляет собой металлический ящик, в который помещается сам коллектор и все его составляющие (насос, смесительные узлы, выводы петель и т.д.)
Он может быть закрытого либо открытого типа. Также как встроенным, так и навесным. Первые имеют лицевую сторону, декорированную под общий интерьер. А вторые, в большинстве случаев, имеют набивное порошковое покрытие.
Габариты шкафа напрямую зависят от размера коллектора с учетом всех дополнительных элементов. Оптимальная высота крепления – около полуметра от пола. Ниже крепить шкаф не совсем рационально, так как впоследствии будет не совсем удобно вставлять трубы в сам коллектор.
Кроме функциональных преимуществ, такая установка добавит эстетики в интерьер помещения, а также впоследствии будет защищать достаточно дорогую установку от случайных и нежелательных механических повреждений.
Подвал
Когда планируется использовать коллектор одновременно на два этажа дома, в котором есть подвальное помещение, то чаще всего местом положения гребенки определяют именно его.
Как сделать коллектор своими руками?
Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.
Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.
Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.
Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.
Самодельный коллектор для теплого пола можно собрать из полипропиленовых труб. Нужно понимать, что таким образом можно смонтировать только самые простые модели, управлять которыми придется вручную
Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.
Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.
Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.
Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.
Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.
Коллектор для теплого пола заводской сборки – надежное устройство, которое незаменимо для многоконтурных систем и конструкций с автоматическим управлением
Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.
Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.
Смесительный узел для теплых полов своими руками
Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом.
Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая.
В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.
Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм.
Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом).
Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.
Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку.
А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.
Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке.
Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.
В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.
Считаете иначе?
Монтаж коллектора теплого пола
Монтаж коллектора и подключение контуров тёплого пола
Смотрите это видео на YouTube
Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:
- Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
- Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.
Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.
Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.
Подключение ТП к коллектору
Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:
на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;
в ручную подсоединить конец шланга к штуцеру гребёнки;
окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.
Настройка коллектора
Коллектор для теплого пола. Три способа настройки расходомеров.
Смотрите это видео на YouTube
Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:
- удаление колпачка с запорной арматуры;
- закрепление вентиля шестигранником;
- определение числа оборотов для конкретной петли;
- прокручивание вентиля на вычисленное количество раз.
Остальные контуры тёплого пола настраиваются также.
От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.
Смесительные клапаны
Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.
Как работает двухходовой клапан:
- Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
- Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
- Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.
Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.
Работа трёхходового клапана:
- Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
- Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
- Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.
Трёхходовой клапан имеет два недостатка:
- Изменение температуры пола происходит достаточно резко;
- Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.
Смесительный узел Valtec
Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку. Valtec очень востребован на сегодняшний день
Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации
Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.
Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI)

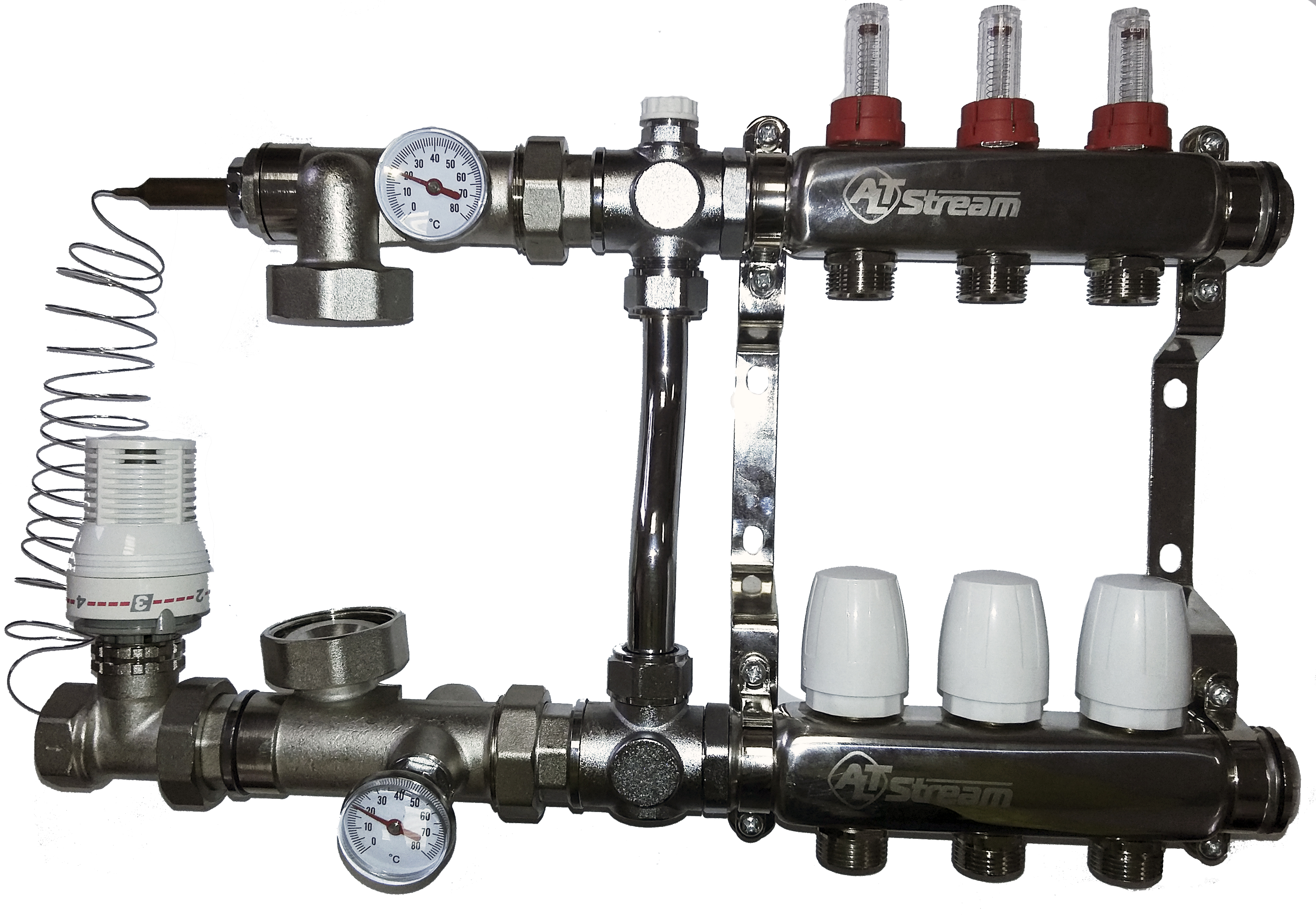

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.
Характеристики Valtec:
- гребёнки в диаметре составляют 25,4 мм;
- 12 присоединяемых контуров;
- сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
- 18 см – это длина насоса;
- эффективность 2,75 м³/час;
- настройка температуры в районе 20-60 °C;
- нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.
Типы коллекторов
Коллекторы делятся на несколько разновидностей в зависимости от их цены, набора функций и материала изготовления. Наиболее дорогими и надежными считаются узлы, сделанные из нержавеющей стали. Латунные коллекторы включают в среднюю категорию, они способны прослужить долго, если сделаны из качественного и прочного сплава. Недорогие устройства изготавливаются из полипропилена, они подходят только для низких температур. Сам прибор внешне представляет собой часть трубы с нужным числом отводов, он может иметь простую или сложную комплектацию.
В перечень распространенных вариантов входят коллекторы:
- с фитингами для подсоединения контуров;
- с кранами интегрированного типа;
- с вентилями для регулирования воды.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

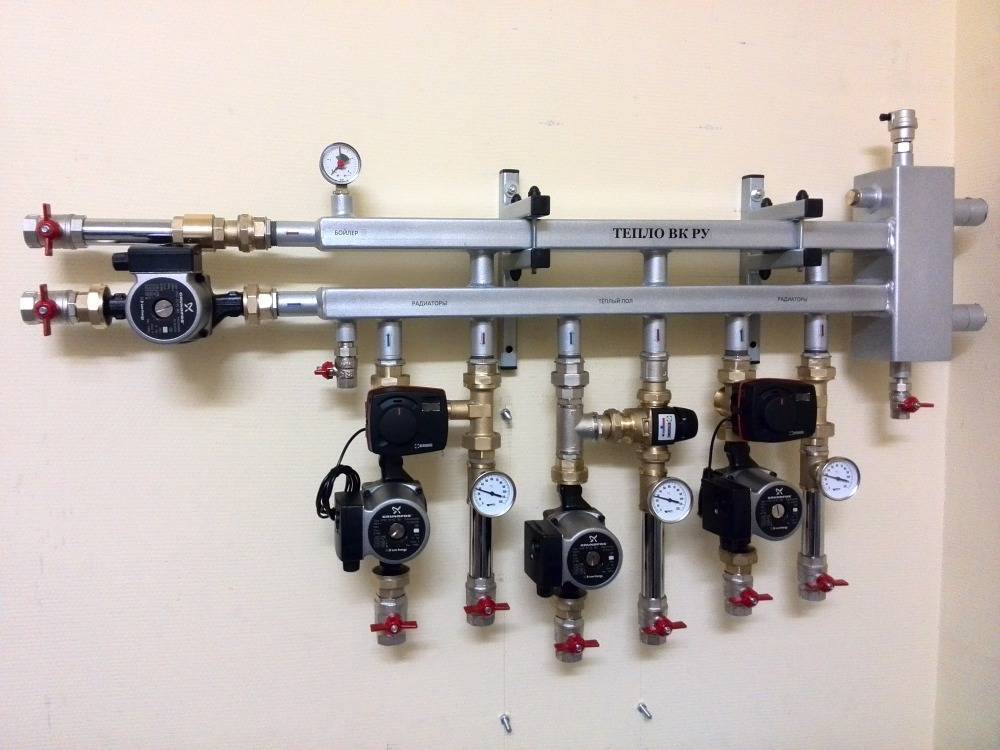

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

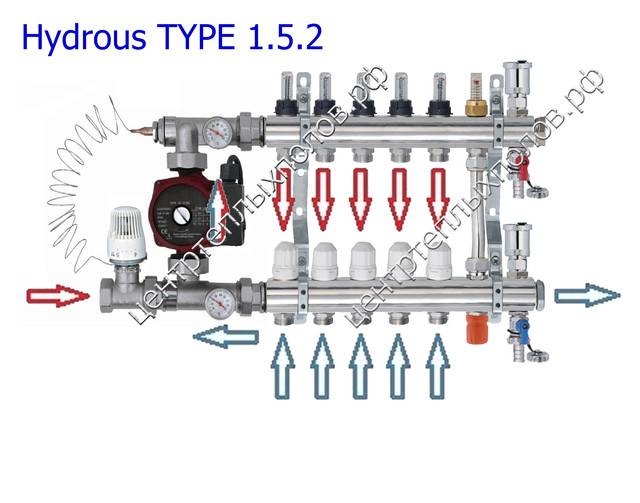

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Как устроен узел гребенки
Когда трубы раскладываются в разных помещениях, их концы все равно сводятся в одном месте. К ним подключается гребенка. Это распределительный узел. У него такие задачи:
- Уменьшение температуры воды, поступающей из котла. Температура для подачи в пол должна составлять максимум 45 градусов, а теплогенератор обычно нагревает теплоноситель намного сильнее.
- Обеспечение необходимого объема тепла для каждого помещения в отдельности. Гребенка тут функционирует в качестве распределителя энергии, отвечает за расход на каждом контуре по отдельности.
В гребенке два коллектора – обратный, подающий. Они горизонтальные, соединяются с потребителями – это контуры обогрева. С торцов в них поступает теплоноситель из главной магистрали.
Для регулировки поступающего в контуры объема воды, на коллекторе ставятся клапаны. Они оснащены нажимным штоком. Регулировать можно вручную, автоматически. Для контроля объема воды отводы от второго коллектора оснащены колбами, измеряющими расход.
Еще одна важная деталь насос циркуляции. Без него ничего не будет работать нормально, потому что насос регулирует циркуляцию воды.
Функционирование двухходового клапана
Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.
У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.
Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.
По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.
Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.
Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.
Работа гребенки с трехходовым клапаном
При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:
- 1 узел – принимает теплоноситель от котла;
- 2 узел – принимает воду от исходящего коллектора;
- 3 узел – линия от коллектора обработки.
Подключить этот клапан несложно, а принцип функционирования включает такие этапы:
- Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
- Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
- Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
- Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.
Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.
Как выбрать коллектор для теплого пола
Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).
Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.
Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств
Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам
Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.
Собираем заводской коллектор
Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:
- Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
- То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
- Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
- Краны с пробками для опорожнения и заполнения контуров теплоносителем.
- Термометры, регистрирующие общую температуру на подаче и в обратке.
- Отсекающие шаровые краны и крепежные кронштейны.

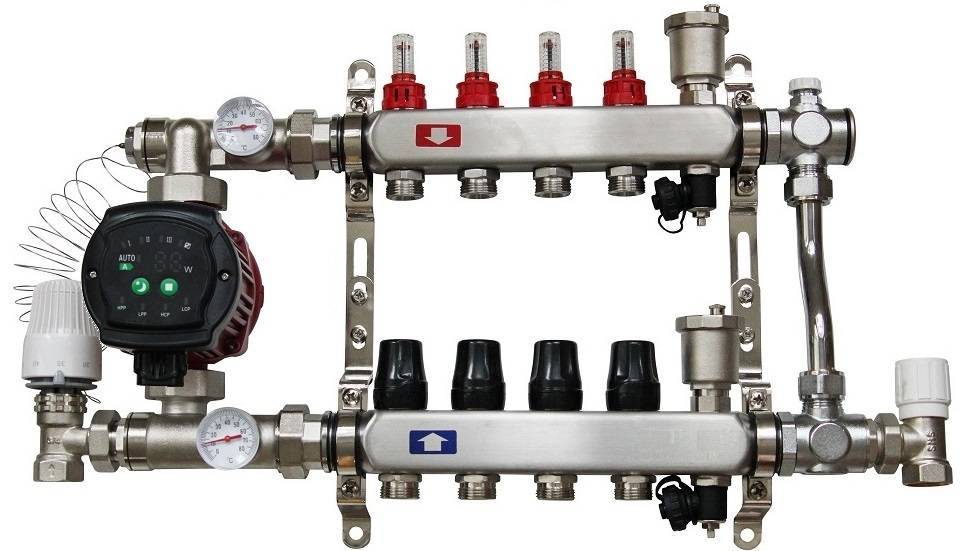

Устройство коллекторной группы теплых полов
Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.
Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:
Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото
Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители
Пластмассовые распределители с установочным комплектом
