Что выбрать: профиль или брус?
Материалов, предлагаемых строительными рынками и магазинами для обрешетки (каркаса) под гипсокартон не так уж и много: дерево и металл. В некоторых случаях производители предлагают еще и пластик, но он, во-первых, слишком мягок и гнется под воздействием тяжести ГКЛ, а во-вторых, не так распространен, как предыдущие два, и поэтому довольно редко используется в ремонтных работах. Разберемся, что в большей степени подходит для решения поставленных нами задач.
- Обрешетка из металлического профиля влагоустойчива и не подвержена деформациям под влиянием температурных колебаний. Чего не скажешь о деревянном брусе: воды он боится, при нагревании/охлаждении “гуляет” и может непоправимо покорежиться.
- Оцинковка не боится биологических напастей: ни грибок, ни жуки-древоточцы, ни плесень на ней не задерживаются. С деревом все как раз наоборот.
- Металлический профиль не только не возгорается сам, но и не поддерживает огонь. В помещениях, где высока вероятность пожаров из-за регулярных высоких температур или использования открытого огня, оцинковка в сочетании с огнестойким гипсокартоном обеспечивает хорошую пожарную безопасность. Дерево, как известно, легко загорается и охотно подкармливает пламя. Даже если обшивка произведена специально обработанными ГКЛ, нужной степени защиты от огня вы не получаете. В связи с такой уязвимостью материала деревянная обрешетка под гипсокартон подлежит обязательной предварительной обработке антисептиками, гидрофобами и антипиренами. Это не только делает конструкцию дороже, но и отнимает определенное время для просушки древесины после пропитки.
- Геометрия металлопрофиля стабильна и одинакова. Брус же требует обследования и отбраковки.
- То же касается и прочности оцинковки. Она не колеблется при изменении внешних факторов или изъянов материала. Сучок, выпавший из бруска, делает его в этом месте более хрупким, равно как и колебания температуры и влажности.
- Если необходимо выправить “завал” основания, это без труда можно сделать подвесами, если вами выбрана обрешетка из профиля. При деревянной придется вырезать и подгонять прокладки под элемент каркаса. Идеальной ровности при этом достичь практически невозможно.
Деревянный каркас выигрывает по сравнению с металлическим только по двум позициям.
- Цена. Профиль стоит значительно дороже. Особенно если сопоставлять его стоимость с затратами на необрезную доску, а то и горбыль, которые вполне могут использоваться при монтаже обрешетки для гипсокартона из дерева.
- Прочность фиксации саморезов. В металлопрофиле они удерживаются только одним витком, в брусе – каждым вкрученным.
Несмотря на указанные недостатки, обычно все же выбирается оцинковка, так как делать обрешетку под гипсокартон из металла надежнее, качественнее, проще и быстрее. А недостаточная прочность крепления ГКЛ устраняется более частой установкой саморезов.
Сборка обрешетки
Одноуровневый каркас формируется по рейке, прикрученной по периметру.
В городских квартирах между потолочными плитами и стеной – пустота, заполненная некачественной штукатуркой, и направляющую прикрутить к стене не получится. Поэтому ее дюбелят не к стене, а к потолку. Чтобы направляющая располагалась строго по отмеченной на стене линии, придется повозиться с подкладками. В данной ситуации использовать подвесы не получится.
Подвес для крепления
После того как база каркаса готова, по ней натягивают нитки. Они послужат ориентиром для выравнивания остальных несущих реек. Если перепады основания небольшие, то крепятся они дюбелями с подкладыванием полосок ДВП или деревянных обрезков. При больших перепадах используют подвесы.
Шаг крепления зависит от массы конструкции. Рекомендуемое расстояние между точками крепления – 40-60 см.
По такому же принципу, как мастер на видео монтирует одноуровневую обрешетку на стену, она крепится и на потолок:
https://youtube.com/watch?v=-qXMF7ZpSSs
Порядок сборки двухосной обрешетки другой. Здесь для монтажа первого яруса используют подвесы. После того как определился уровень потолка, по отмеченным линиям крепят подвесы с промежутком 40 см.
Затем к подвесам прикручивается крайняя балка. При этом сначала крепится один край, балка выравнивается по уровню, и потом фиксируется второй край. Эта направляющая станет маяком, по которому монтируются остальные балки.
Узел соединения нижнего и верхнего бруска
Теперь выполняют второй этап разметки. Заключается он в расчерчивании параллельных линий с шагом 60 см перпендикулярно установленным направляющим балкам. По ним прикручивают несущие широкие рейки. По периметру на уровне нижнего яруса делают сплошную рейку, поэтому первую планку отмечают впритык к стене.
В местах стыка гипсокартонных листов устанавливают поперечные широкие планки. Для них не обязательно крутить подвесы, допускается использовать металлические уголки.
Для прямого потолка из гипсокартона подойдет и простая деревянная обрешетка. Для умелого мастера ее сооружение – быстрое и недорогое мероприятие.
Необходимые инструменты и материалы
Для подготовки к монтажу потребуются инструменты:
- рулетка;
- карандаш;
- нить или шнур;
- уровень пузырьковый или лазерный;
- гвозди или саморезы;
- молоток, отвертка.
Профиль обрезается заранее или по месту.

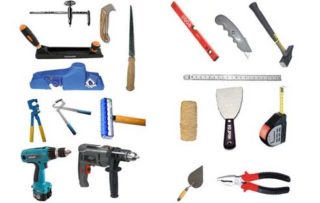

Инструменты для работы
Для монтажных работ пригодятся инструменты:
- Перфоратор для проделывания отверстий под дюбеля, крепящие направляющие, подвесы.
- Дрель со сверлами по металлу. При установке деревянного каркаса – по дереву.
- Шуруповерт.
- Молоток, ножницы, ножовка по металлу.
- Просекатель удобно использовать для соединения профилей друг с другом. Он крепит металл качественнее мелких саморезов.
Материалы, с которыми придется работать:
- несущий и направляющий профили;
- крепежные элементы – саморезы по металлу, дюбели, крабы, подвесы;
- монтажная или демпферная лента;
- регулируемые подвесы по необходимости;
- листы гипсокартона.
П-образные кронштейны предварительно перфорированы по всей длине, легко сгибаются в месте крепления.
Быстроподвес – регулируемое крепление, имеет спицы в креплении. Фиксируется распором двух отогнутых пластин. Нужен для соединения деталей при невозможности использования прямого подвеса.
Крестообразный краб применяется в местах перемычек несущих профилей. Крепят их под прямым углом. Фиксируется с помощью мелких саморезов.
Соединитель профиля крепится саморезами
Соединитель профиля — пластина с повторением поперечной формы рейки, соединяющая ее части для удлинения. Крепится в пазы, фиксируется саморезами.
Внешний вид профиля похож на крепежные элементы для стен. Отличается несколькими рядами выштампованного профиля для усиления несущей поверхности. В вертикальных рейках кромки просто загнуты внутрь. Металл на стеновом профиле тоньше, отсутствуют на бортах загнутые кромки, вместо штампованного усиления лишь 2 продольных паза.
Обозначение профилей:
- Потолочный. Название на российском рынке – ПП. Европейский вариант – CD.
- Потолочный направляющий. Название на российском рынке – ПН. Европейский вариант – UD.
Конструктивно деревянный каркас не сильно отличается от металлического, только применяется при деревянном черновом перекрытии. Важным условием является подбор материала. В качестве профиля подойдет брус 40*40 мм, а каркасный ряд, на который непосредственно крепится лист облицовки, делают из бруска 60*30 мм. Первый ряд крепится к потолку на дюбелях. Второй – на саморезах для дерева. В местах пересечения для подкладки используются куски ДВП, подкладочные шайбы. С их помощью добиваются идеально ровной поверхности бруса второго ряда.
Металлический каркас
Каркас из металлических профилей крепится к потолку с помощью дюбель-гвоздей 40 мм.
Монтаж гипсокартона на металлические профили в деревянном доме предусматривает наличие следующих инструментов:
- строительный уровень (длиной не менее 1 м);
- маркер или карандаш;
- угольник, линейка, рулетка, отвес;
- мощная ударная дрель или перфоратор;
- специальный нож для обработки и обрезки ГКЛ;
- шуруповерт или набор отверток;
- ножницы по металлу.
Каждая деталь и все подвесы должны крепиться к потолку правильно, таким образом, чтобы не было провисания листов гипсокартона под собственной массой. То есть необходимо соблюдать между ними определенное расстояние, иначе в местах стыка могут появиться трещины и бугры.
Необходимо приобрести подвесы, имеющие “П”-образную форму. Каркас из металлических профилей крепится к потолку с помощью дюбель-гвоздей 40 мм. Финишное крепление профиля осуществляется саморезами по металлу (например, “малыш”) с небольшим сверлом. Продольные профили к направляющим крепят обычными “крабами”, а сам ГКЛ к готовому каркасу – саморезами по металлу длиной 20 мм.
Поэтапная сборка потолочного каркаса
Основные правила при сборке:
- Постоянно требуется проверять уровень.
- Обрезка производится при помощи специальных ножниц по металлу.
- Заблаговременно делается схематический рисунок с расчетами на обычной бумаге.
- Не стоит забывать, что помимо обрешетки, поверхность будет съедена еще и ГКЛ, поэтому если точка перепада значительна, стоит либо подумать о штукатурке, либо о механическом предварительном выравнивании в виде счистки выступающих бугров и других элементов.
- Крепеж металлических деталей производится саморезами, дюбели же, вкручивают в базу из бетона, камня, кирпича.
Когда планируются работы по настенной и потолочной облицовке, делать в первую очередь, целесообразно потолок. Как уже было отмечено, металлоконструкции намного надежнее деревянных, поэтому лучше всего использовать именно такую обрешетку.
Для того чтобы сделать качественно каркас под гипсокартон из металлопрофиля, необходимо тщательно подготовить поверхность. Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.
Затем следует провести все планируемые электромонтажные работы и проверить работоспособность проводки. Если в планах установка встраиваемых светильников, отметить их местоположение, чтобы они не соприкасались с металлом конструкции.
1 этап — Расчеты
Перед тем как крепить направляющие для гипсокартона, производятся расчеты.

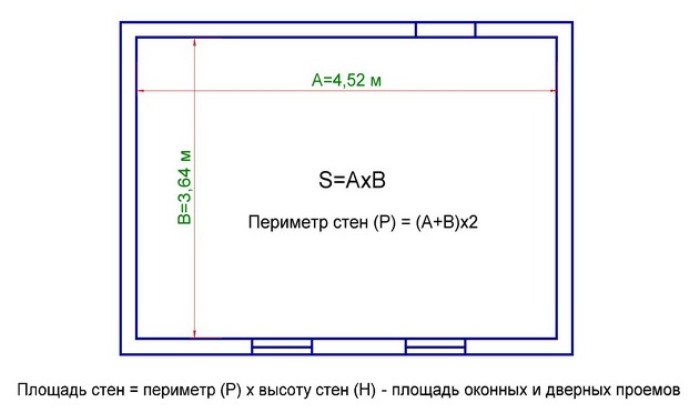

Для подсчета материалов на металлокаркас, нужно:
- Определить периметр помещения, внимательно измерив каждую сторону. Итоговое число, разделить на 3 (метраж стартовой планки) — именно столько профилей стартовых, в итоге будет нужно. Но стоит взять 1–2 про запас.
- Чтобы рассчитать число продольных профилей, нужно ширину комнаты разделить на ширину пролета — 0,6 м. 1 деталь из рассчитанных, как правило, останется про запас.
- Поперечные — длина комнаты делится на шаг пролета — 0,6 м. Таким образом, создается ячеистая обрешетка под гипсокартон.
- Прямые подвесы считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
- Количество крабов зависит от числа стыков продольных и поперечных полос при изготовлении обрешетки.
Можете воспользоваться этим калькулятором. Вводите последовательно размеры всех стен которые необходимо обшить, результаты затем сложите.
2 этап — Монтаж стартовых профилей
Теперь нужно разобраться, как крепить профиль под гипсокартон ПНП, то есть, потолочный, направляющий профиль.
Для этого нужно:
- Измерить длину всех стен по периметру, а также высоту углов и непосредственно, центра помещения.
- Затем нужно отметить самую выступающую точку перепада — расстояние от нее до пола и есть максимально возможное, чтобы осуществлять монтаж профиля для гипсокартона. Ее можно опустить и чуть ниже, если планируется припуск слишком высокого потолка либо подпотолочное пространство не позволяет установку выбранного светильника или вентиляционных каналов.
- При помощи нивелира и карандаша, на стене разметить точную линию, по которой будет производиться монтаж профиля под гипсокартон направляющего типа.
- По размеченной линии нужно выставить направляющие пазами на внешнюю сторону, с размером крепежного хода, примерно в 40–50 см. Если длины профилей мало, их можно нарастить с фиксацией 3 см нахлеста.
3 этап — Установка продольнолежащих профилей
По заранее сделанным отметкам, через каждые 60 сантиметров, монтируются на дюбели либо саморезы, подвесы.
В пазы стартовых профилей вставляют стоечные продольные. Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.
Ошибка №6. Пытаться сэкономить на профилях и креплениях
Неправильно: пытаться сэкономить, заменяя одни профили другими и используя самодельные крепления и соединения. Нам часто кажется, что незачем брать фирменные крепёжные элементы – профили можно просто скрутить саморезами, соединительную полоску врезать из другого профиля, «отогнуть», «притянуть» … На все эти разнообразные варианты у нас один совершенно чёткий ответ: так делать нельзя! Потому что никто не проводил испытаний таких «конструкций» на прочность.
Даже простой визуальный осмотр в абсолютном большинстве случаев показывает: все это гораздо менее надёжно, чем специально предусмотренный крепёж. Делать потолок таким способом – просто опасно.
Правильно: использовать предусмотренные в комплектной системе соединения и крепёж. Все элементы комплектной системы прошли испытания на предельные нагрузки, долговечность, устойчивость к различным воздействиям. Для соединения профилей в одном уровне непременно требуются КНАУФ-соединители одноуровневые, или в простонародье — «крабы» и ничто другое. Для соединения в двух уровнях – КНАУФ-соединители двухуровневые. Для наращивания потолочных КНАУФ-профилей ПП 60х27 в длину – КНАУФ-удлинитель профилей 60х27.
Только комплектная система обеспечивает требуемую надёжность потолка, под которым вы будете ходить и спать спокойно.
Поперечный одноуровневый каркас. Особенности монтажа
Среди преимуществ данного способа — отсутствие необходимости в некоторых элементах — крабах и перемычках, что снижает затраты. Также этот метод называют рельсовым из-за параллельно идущих профилей.
- На 1 этапе каркас двухуровневого потолка также отображается схематически с шагом поперечных профилей в 50 см;
- В самом низком по высоте от пола до потолка углу, ставится метка расположения конструкции и от нее по периметру помечается отбивкой линия прохождения направляющих. Отбивку своими руками, без помощи делать сложно, лучше воспользоваться помощью второго человека либо использовать нивелир, отмечая линии карандашом;
- По данной отметке устанавливаются направляющие, с предварительно наклеенной уплотнительной лентой;
- Далее в их пазы вставляются несущие поперечные профили, фиксируются на подвесы и к самим стартовым.
Также как и в случае с ячеистым каркасом, необходимо постоянно проверять уровень ведения конструкции.
Так можно быстро, самостоятельно монтировать одним из способов, металлический каркас под гипсокартонную обшивку на потолок.
Поперечный каркас – монтаж
По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.
Поперечный каркас для подвесного потолка
Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.
Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.
Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.
Использование уплотнительной ленты
Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися
Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.

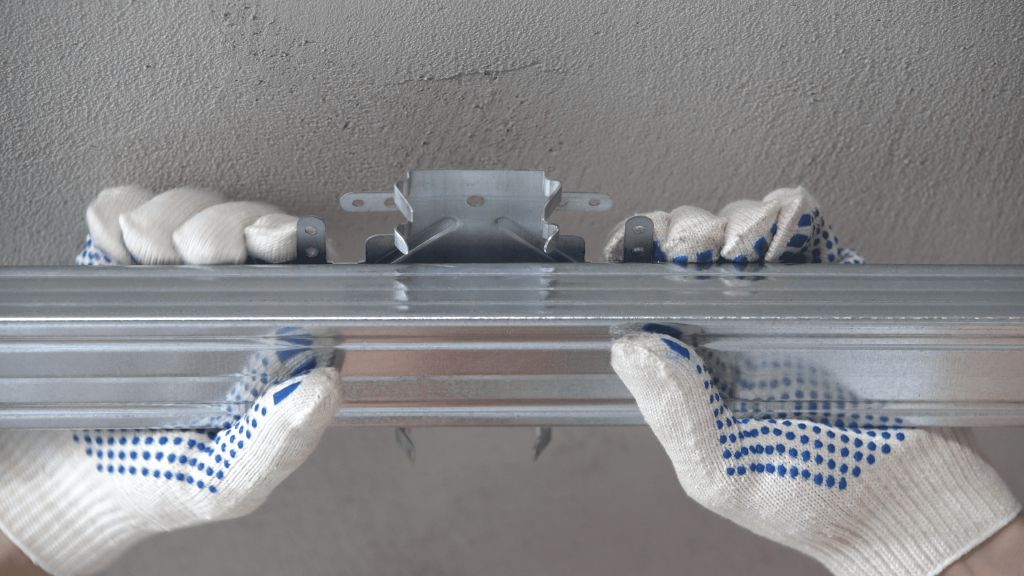

Крепление подвесов
Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.
Крепление поперечного потолочного профиля
Видео — Как резать профиль UD и CD своими руками
Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.
Как собрать каркас для стены?
Если перед вами стоит задача произвести монтаж каркаса для выравнивания стены или создания перегородки с помощью гипсокартона, то последовательность работ будет следующей:
- Определяется наиболее выступающая точка основания, по которой на полу и потолку отбиваются линии, являющиеся границей установки направляющего профиля;
- Направляющий профиль прикручивается к полу и потолку с помощью саморезов и дюбелей;
- Поверхность стены размечается вертикальными линиями с шагом 0,3 м, по которым прикручиваются П-образные подвесы. Шаг крепления подвесов – 0,5-0,6 м.;
- Несущие перегородки отрезаются по нужной длине и фиксируются к основанию небольшими саморезами.
Деревянная обрешетка под гипсокартон на стену и потолок
Многие считают, что деревянная обрешетка отслужила свой век и сдала позиции металлическому профилю. Но в некоторых случаях все же применяют именно каркас из дерева. Делается это по разным причинам:
- Цена дерева на порядок ниже, чем оцинкованного металла
- В деревянном доме применение каркаса из дерева оправданно по понятным причинам
Также целесообразно применять обрешетку под гипсокартон из бруса, если под рукой имеется изрядное количество ненужного дерева. Но нужно задумываться и о недостатках дерева, которых не так много, но они довольно существенны:
- Самый главный недостаток – боязнь влаги, поэтому такой каркас можно устанавливать только в сухих комнатах (кухни, ванные или просто сырой дом исключают возможность установки деревянного каркаса)
- Второй недостаток вытекает из первого – выбор материала, т. к. дерево в магазинах не очень подходит для подобного сооружения, так как его влажность довольно высока – материал придется дополнительно просушивать. Иначе со временем брус высохнет уже после монтажа и деформируется, а вместе с ним и вся стена или потолок. Также из него при высыхании могут выпасть саморезы
Установка каркаса на стены
Теперь подробно разберемся, как правильно делать обрешетку под гипсокартон из дерева. Установка металлической обрешетки не сильно отличается от монтажа деревянной, но все же имеет ряд небольших отличий:
- Если ремонт проходит в деревянном доме, для удобства крепления в местах, где будут располагаться основные направляющие каркаса, подточите стену;
- Крепим вертикальные направляющие, используя шурупы или же саморезы. Шаг крепления – 250 мм или меньше, дабы уменьшить риск обрушения стены;
- Закончив крепление несущей конструкции, между ее элементами устанавливаем поперечные балки, которые придадут дополнительной жесткости конструкции;
- Теперь укладываем теплоизоляционные материалы в промежутки между брусьями;
- Последний этап монтажа деревянного каркаса – главное отличие от установки металлического. Дерево стоит обработать специальным составом, предотвращающим гниение и коррозию.
Установка деревянного каркаса на потолок
Устройство деревянной обрешетки под гипсокартон практически не отличается от устройства металлической. Главное отличие – невозможность создать изогнутые конструкции, которых требует создание красивых многоуровневых потолков, из-за слабой пластичности дерева. Монтаж проводится так же:
- Возведение опорных балок. Они также крепятся на подвесы;
- Чтобы придать жесткости, устанавливаются поперечные брусы, преимущественно с помощью саморезов;
- Обработка специально предназначенным составом для защиты от коррозии и гниения;
- Укладка самих листов гипсокартона.
Как соединить несущие профили между собой
Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.
В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.
Удлинитель ПП 60х27
Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.
- Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
- Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
- На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
- Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
- Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.
Разметка и монтаж каркаса
Часто возникают вопросы по поводу того, на какой высоте необходимо устанавливать гипсокартонную поверхность. Строгого стандарта в этом плане не существует, все зависит от проекта.
Разметка
Выполняя разметку, выполняем следующие действия:
- Определив высоту установки полотна, ставим во всех углах метки на одинаковой высоте, используя для этой цели гидроуровень.
- Все метки соединяем между собой линией, наносимой чоклайном. Получаем замкнутый контур по периметру.
- Далее тем же чоклайном наносится разметка: вначале на расстоянии 60 см друг от друга ставятся метки, а затем они соединяются между собой.
Монтаж каркаса
Иногда спрашивают, чем лучше крепить потолок из гипсокартона? Лучше всего для изготовления каркаса под гипсокартонное покрытие использовать металлический оцинкованный профиль. Металл не подвержен заметным для глаз деформациям, его не разрушают насекомые, и он поддерживает горение.
Использование дерево в качестве материала для каркаса тоже практикуется и, причем, довольно широко. Нужно лишь убедиться в том, что в помещении будет поддерживаться более-менее постоянный уровень влажности, на потолке нет сырости и невидно плесени. Для защиты дерева применяют разного рода пропитки, предохраняющие от влаги и насекомых.
Чтобы изготовить каркас придется потрудиться над выполнением следующих операций:
- ориентируясь по линии на стене, крепим профиль UD, выполняющий несущую функцию. Профиль устанавливается прямо над линией. В качестве крепежей используются анкера длиной 4-6 см, либо забивные шурупы с пластиковыми дюбелями. Шаг крепления 40-60 см, что зависит от особенностей конструкции. Если есть необходимость нарастить профиль можно вставлять край нового куска прямо внутрь уже установленного, либо использовать специальные удлинители, продающиеся отдельно;
- вдоль линий, размеченных на поверхности, прикрепляем насколько возможно жестко металлические подвесы. Каждый подвес фиксируется не менее, чем двумя крепежными элементами. В качестве крепежей предпочтительнее использовать анкера. Если их нет, можно производить установку подвесов и на шурупы, но нужно убедиться, что дюбель обеспечивает очень плотную и неподвижную фиксацию шурупа в отверстии;
- внутрь несущего профиля аккуратно вставляем несущий профиль CD, не допуская, чтобы он хоть немного превышал необходимые размеры. Лучше заранее укоротить профиль, чтобы его длина была на 1-2 см меньше расстояния между стенами. Профиль располагаем прямо под линией разметки;
- отгибаем уже прикрепленные отвесы вниз и готовимся выполнить крепление к ним несущего профиля;
- перед фиксацией CD необходимо натянуть нить поперек помещения. Если длина помещения значительная, нить можно натянуть сразу в нескольких местах. Крепить ее лучше к нижнему краю направляющего профиля. Нить служит ориентиром для несущего профиля. При установке нельзя допускать, чтобы хоть один CD касался нитки, иначе установка остальных может быть выполнена с ошибкой;
- полезно периодически проводить контроль правильности установки при помощи уровня или длинного правила с вмонтированным уровнем. Эта мера только повысит качество выполняемых работ.
Не забывайте о том, что именно на этапе монтажа каркаса придется думать о разводке электропроводов до места установки светильников. Следите за тем, чтобы светильник не был установлен в том месте, где проходит один из профилей.
Два типа каркаса для потолка
Это одноуровневая система профилей и двухуровневая.
Важно! не следует путать уровни в системах профилей, с количеством уровней поверхностей, видимых на готовом потолке. Если первое это конструктивное решение, то многоуровневые потолки, это чаще всего дизайнерские приемы
Их мы рассмотрим в отдельной статье.
В одноуровневой системе CD располагаются с шагом 400, 500 или 600 мм, и крепятся подвесами непосредственно к перекрытию. Все профили CD находятся на одном уровне.
Основными или несущими являются профили CD, а направляющими для них – UD. UD крепится к стенам по периметру потолка, CD заводим в направляющие и крепим их к подвесам.
В двухуровневой системе основные CD (нижние) также располагаются с шагом 400, 500 или 600 мм, но крепятся к вспомогательным профилям CD (верхние), которые расположены с шагом до 1 м поперек основных CD. Верхний ряд крепится уже в горизонте к перекрытию с помощью подвесов, а нижний ряд к верхнему крепится с помощью специальных кронштейнов.
Плюс этого метода: меньшее количество профилей надо выставлять в плоскости (только верхние, а их в два раза меньше), такая система более трещиноустойчива.
Минус: намного больше количество профилей и кронштейнов, еще больше места займет от высоты помещения (на 30 мм).
Я постараюсь объяснить схожести и различия в монтаже одно- и двухуровневой системы.
Формирование будущей двери
После того как монтаж рамки завершен, переходят к возведению проема для двери. Чтобы работа своими руками выполнялась добротно, соблюдают последовательность действий:
- Стояки монтируются с каждой из сторон проема с учетом размера устанавливаемой двери. Проем примерно на 5 см шире;
- Стояки укрепляют брусками для придания дополнительной жесткости;
- Горизонтальная перегородка монтируется выше коробки на пару сантиметров путем соединения с рейкой, установленной на потолке. Для этого берут два бруса и устанавливают их вертикально. Они служат местом стыковки ГКЛ и придают большей жесткости.
Готовый каркас
Виды устройств каркаса
Чтобы начать устройство каркаса, сначала определитесь с тем, какая схема монтажа профилей будет использоваться. От этого зависит расход материала, распределение осветительных точек, уровень высоты конструируемого потолка. Существует три способа изготовления каркаса:
- с применением ячеек;
- с использованием исключительно поперечных профилей;
- сложные каркасы (с ярусами, криволинейными формами, натяжными полотнами и пр.).
Типы металлических каркасов
Ячеистый и поперечный каркас изготавливается из несущих и направляющих профилей форматом CD и UD. Разница между ними заключается в том, что для первого способа перпендикулярно несущим планкам, расположенным вертикально с шагом 60 см друг от друга, устанавливаются дополнительные ребра жесткости, затем сверху крепится лист гипсокартона.
В поперечном же присутствуют только вертикальные несущие профили, шаг между которыми составляет 50 см. Дополнительных подпорок не используется.
Бесспорно, второй вариант устройства каркаса проще, но предпочтительнее использовать ячеистую конструкцию, так как она надежнее. Для конструирования каркасов сложных форм, помимо профилей с сечением CD и UD, применяются также форматы CW и UW.
Виды профилей и их применение
Металлический каркас под гипсокартон представляет собой комбинацию из направляющих и несущих профилей, подвесов, дюбелей и других вспомогательных элементов. Безусловно, можно использовать в качестве основы и деревянные рейки. Но по сравнению с деревом металл обладает следующими неоспоримыми преимуществами:
- не боится влаги;
- не подвержен воздействию времени и гниению;
- обеспечивает прочность и устойчивость конструкции;
- при погрешностях установки металлический каркас легко можно «подправить».
Единственным существенным недостатком использования профилей (в том числе и направляющих) является цена. Но все расходы окупаются за счет создания качественной и долговечной перегородки или обшивки потолка.
1 — UD; 2 — CD; 3 — CW; 4 — UW
Все основные металлические профили можно разделить на следующие категории:
- направляющий ПН (UW);
- потолочный ПП (CD);
- стоечный ПС (CW);
- направляющий потолочный для гипсокартона ПНП (UD).
В зависимости от классификации данные конструктивные элементы могут выполнять различные функции. Направляющий профиль создает основу для будущей обшивки и устанавливается по периметру каркаса. Размеры направляющих для гипсокартона обычно соответствуют следующим значениям: длина 3000 мм и ширина 25 мм. Габариты обычно стандартные, а вот толщина используемого металла может отличаться. Для обшивки стен можно использовать более тонкий профиль (толщина 0.4 мм), а вот для потолка и возведения перегородок подойдет металл большей толщины (0.5-0.6 мм).
Потолочные несущие профили типа CD необходимы для окончательного формирования решетки каркаса. Именно на них производится крепление гкл, поэтому не стоит приобретать комплектующие из металла малой толщины. Ведь чем она меньше, тем больше профилей понадобиться при обрешетке.
Кроме основных направляющих и несущих профилей для гипсокартона, в ремонтных работах широко используются угловые, маячковые и арочные. На первый взгляд их роль не так важна, но, например, аккуратные углы или ажурные арки без них сделать не получится.
Закрепление подвесов
Переносим на потолок линии расположения всех профилей на потолок. Лучше воспользоваться красящим шнурком.
Несколько важных моментов:
1. Контролируем осевые размеры, чтобы потом не подрезать листы!
2. Если на потолке нет прямых углов, то за основу берем самую длинную стену, и от нее строго параллельно или перпендикулярно размечаем положение профилей CD.
3. Не располагаем подвесы в местах пересечения профилей!
Если расстояние от перекрытия до профилей CD не более 100 мм, то применяем П-образные кронштейны.
С ними мы уже разобрались в этой части статьи.
Если же расстояние больше 100 мм, то применяем так называемые быстроподвесы.
“Быстроподвес”
Принцип работы быстроподвеса: спицу нужной длины закрепляем к потолку. На спицу надеваем сам подвес. Когда профиль CD уже заведен в направляющие, в него защелкиваем подвес. Нажимая на пружину, выставляем низ профиля под шнурок. В профиле подвес фиксируем двумя «блохами», иначе он может выскочить в самый неподходящий момент.
Крепеж для подвесов выбираем исходя из основания. Если дерево, то шурупы по дереву, если бетон то дюбели быстрого монтажа, или клиновидные метизы. В пустотной плите перекрытия намного лучше будет держать крепеж длиной 40-50 мм, чем более длинный.
Дюбель быстрого монтажа Клиновидный металлический анкер
Подвесы необходимо закрепить с шагом до 600-700 мм. Этот шаг должен обеспечивать достаточную жесткость профиля CD.
Установка поперечного каркаса
Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.
Существует определенная последовательность обустройства поперечного каркаса:
- На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
- В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
- Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
- Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
- Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
- С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».
Технология резки гипсокартонных листов и малярные работы
Разметка гипсокартонных листов должна осуществляться правилом из алюминия, предварительно очищенным от загрязнений. Если инструмента нет, подойдет ровная рейка.
- На лист наносится разметка, по которой будет происходить резка.
- На глубину 2-4 мм по правилу (или рейке) острым строительным ножом производится надрез. Линия должна быть ровной, непрерывной.
- Лист гипсокартона помещается линией надреза к краю стола и осторожным, но уверенным движением ломается. Если надрез был сделан правильно, ГКЛ сломается ровно.
Инструкция по резке гипсокартона
- Картон с обратной стороны листа срезается строительным ножом.
- Края среза выравниваются рубанком или наждачной бумагой № 4 или 6.
При окрашивании гипсокартонной конструкции (о том, как правильно произвести малярные работы см. статью Как покрасить потолок на кухне: выбор краски и порядок работы) обязательно используются малярный бинт и малярная сетка, необходимые для проклеивания стыков и мест соединения ГКЛ со стеной.
Разметка под точечные светильники выполняется перед финальной покраской. Это предотвратит возможные пятна, а также оставит метки под светильники видимыми. Финальное покрытие краской осуществляется по направлению к наиболее сильным потокам света.
Технология: подвесные потолки из гипсокартона лучше красить валиком с целью экономии краски и создания более равномерного покрытия
Подвесные потолки из гипсокартона технология изготовления которых была описана и проиллюстрирована в данной статье, позволят достичь необходимого результата при условии четкого следования приведенным инструкциям. В ином случае существует риск создания неровного и ненадежного потолка, требующего переделки.
