Как вывести трубу вентиляции через кровлю

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой. В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство

И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

• слуховые окна;
• коньки скатных крыш;
• зазоры, предусмотренные в кровельном пироге и карнизных планках;
• вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

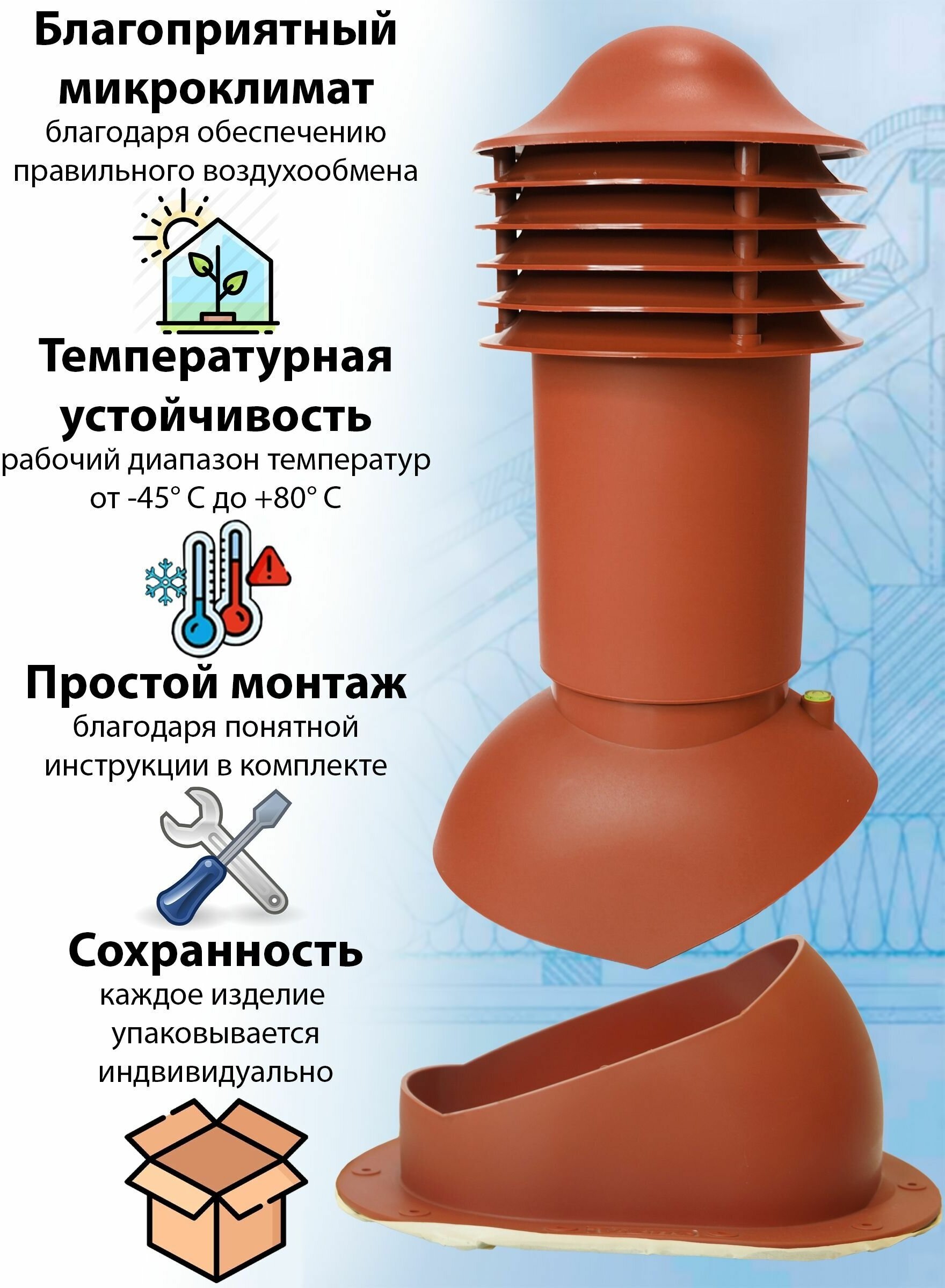

Как устроена вентиляционная труба?

Труба вентиляции

Самая простая конструкция вентиляционной системы представляет собой кусок металлической трубы, вмонтированной в отверстие в крыше. В самом изделии возможна установка клапана, который будет задерживать конденсат. В верхней части узла располагается дополнительный дефлектор. На краю трубы устанавливается специальный элемент в виде зонта, который предотвращает попадание осадков внутрь. Самые распространенные материалы, используемые при производстве элементов вентиляции – пластик и оцинкованная сталь. На сегодняшний день можно установить более современную конструкцию проходной трубы вентиляции. Суть работы остается той же, но существующие отличия делают ее более привлекательной:

• изнутри стальная труба покрыта цинком, а снаружи – полипропиленом высокого качества, что увеличивает срок ее эксплуатации;
• ее высота может составлять 50-100 см в зависимости от рельефа крыши и места выхода вентиляции;
• нижняя часть оснащается специальным уплотнителем, который исключает протечку;
• диаметр изделия составляет 100-300 мм;
• элемент утеплен, что исключает промерзание;
• есть возможность оснастить трубу вентилятором;
• в верхней части располагается дефлектор, который усиливает тягу и защищает систему от осадков.

Такая труба вентиляции в комплекте имеет проходные элементы, которые обеспечивают плотность соединения с поверхностью крыши

Поскольку существуют разные производители, следует обращать внимание на комплектацию изделия. Если какие-либо элементы отсутствуют, их можно будет докупить отдельно

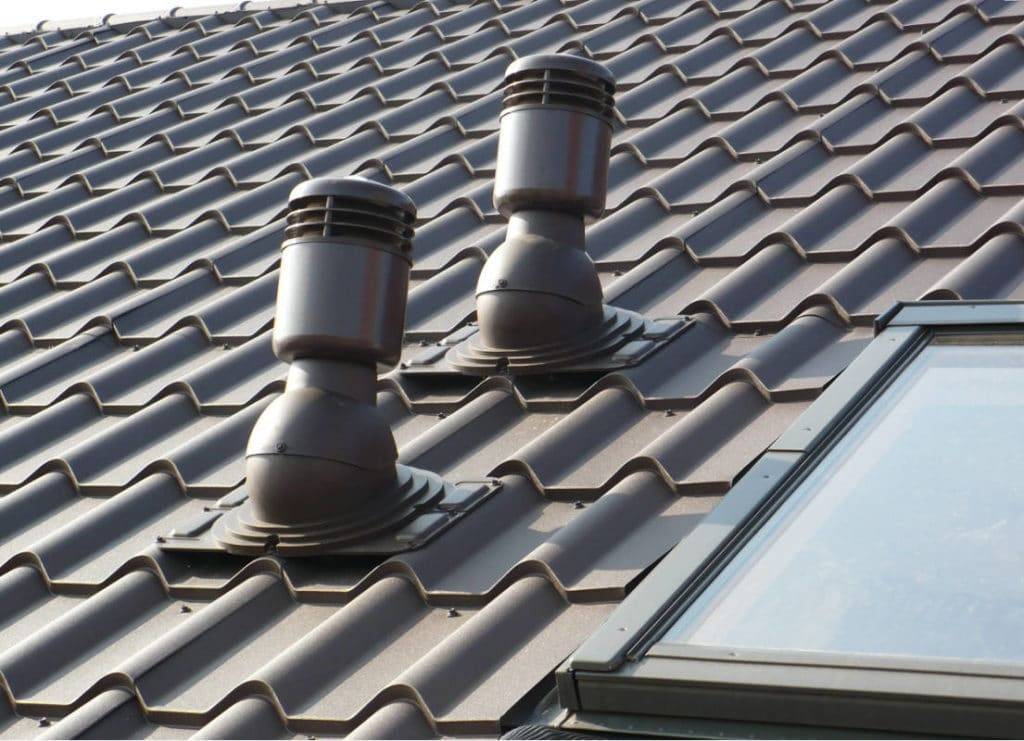

Проход вентиляции через кровлю из металлочерепицы

Для обеспечения выхода отработанного воздуха необходимо установить устройство (узел прохода) через кровельный пирог. Вентиляционные выходы для металлочерепицы используются в домах, имеющих печное или каминное отопление и отражаются в проектной документации.

Различают узлы прохода:

• по виду (дымовая, канализационная или антенна);
• форме (квадратные, круглые).

Монтаж таких воздуховодов выполняется посредством металлических стаканов (труб), которые крепятся к поверхности анкерами.

При выборе проходов ориентируются на влажность воздуха, уровень загрязнения, перепады температур.

Расчет кровельных проходов проводится исходя из:

• расстояния от конька до самого прохода;
• угла ската крыши;
• размера кровельного пирога;
• толщины перекрытий.

Монтировать выход вентиляции для металлочерепицы можно следующим образом:

• узел прохода закрепляется при помощи расчалок, которые крепятся с помощью хомутов и кронштейнов;
• фланец фиксируют на металлическом каркасе (в форме стакана);
• патрубок узла прохода присоединяется в фланцу;
• затем крепится так называемая юбка для защиты стыков от влаги.

Вентиляционные выходы любых форм и размеров

ОСТОРОЖНО!
Проходные элементы должны быть качественного производства и тщательно загерметизированы в точке контакта с кровлей , чтобы не допустить проникновения влаги в месте установки.

Проектирование вентиляционной системы

На этапе разработки проекта составляется схема расположения вентиляционных контуров, связывающих канализационный трубопровод и уличную воздушную среду. Основные расчеты делаются в отношении внутридомовых развязок. В классической схеме основу таких вентиляций формирует вертикальный стояк (фановая труба). В проекте следует продумать место его расположения и диаметр. Что касается первого нюанса, то стояк рекомендуется располагать как можно ближе к окнам и другим проемам, напрямую связанным с улицей. Чем меньше расстояния будет до точек выхода наружу, тем лучше. Диаметр для каналов частного дома в среднем составляет 110 мм, но, опять же, многое будет зависеть от технических возможностей устройства стояка.

Не стоит забывать, что коммуникационные каналы отопления, вентиляции, водоснабжения и канализации архитекторы стараются объединять в одну магистраль для экономии пространства. То есть один крупный канал, связывающий первый и второй этаж, может предусматривать в себе линии отопления, водоснабжения и стандартной вентиляции. Однако данный принцип совмещения труб не работает в отношении фановой трубы именно в силу санитарных ограничений. Данный стояк обязательно размещается отдельно с собственной изоляцией.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Технология и последовательность монтажа вентиляционных выходов

Монтаж вентиляции на кровле из металлической черепицы выполняется по завершении кровельных работ. Для установки потребуются такие инструменты, как ножовка, высечные электрические или ручные ножницы по металлу, черный маркер, дрель, шуруповерт, герметизирующий силикон.

Важно соблюдать четкую последовательность монтажных работы, которые выполняются в следующей порядке:

1. Определение места для установки выхода (условия размещения мы описывали ранее). Если крыша оснащена несколькими скатами, имеет усложненную конфигурацию, потребуется по одному аэратору на каждый конек.
2. Накладка в обозначенном месте шаблона, оставляющегося зачастую в комплекте с вентиляционной трубой. Трафарет фиксируется на кровле строительным скотчем и обводится маркером.
3. Снятие шаблона и проделывание нескольких отверстий по периметру разметки. Это облегчает вырезание круга ножницами, что следует сделать в дальнейшем. Ни в коем случае не используйте болгарку, повреждающую цинковое и полимерное покрытие.
4. Фиксация эластичного кожуха в проделанном монтажном месте. Для этого используется герметик на основе силикона и саморезы для кровли.
5. Вставка пластиковой проходки таким образом, чтобы кожух плотно обхватывал трубу. Должно быть строго вертикальное положение выхода.
6. Усиление соединений стальным хомутом либо силиконовым герметиком.

Завершающим штрихом в установке вентиляционного выхода становится монтаж декоративно фартука, гармонирующего по цветовой гамме с покрытием металлочерепицы. Остается надеть защитный рефлектор, и монтажные работы можно считать завершенными.

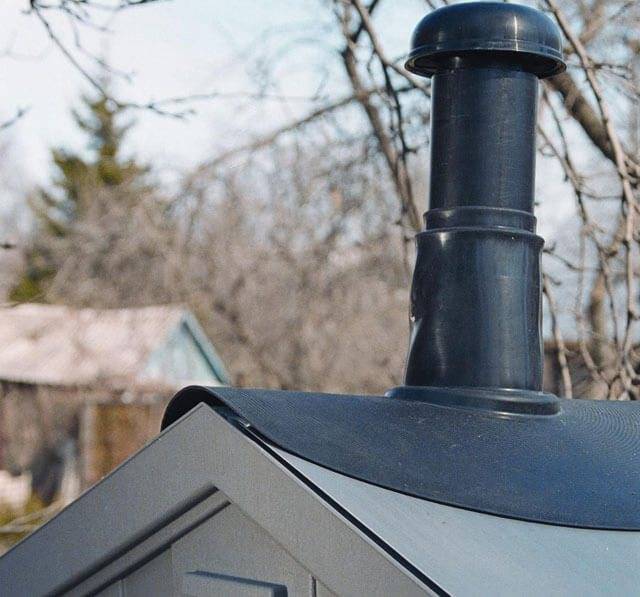

Гибкий проход для круглого дымохода

Обычно, в частном жилом строительстве приходится сталкиваться с обустройством дымоотводящих и вентиляционных труб круглого сечения. Как можно установить дымоход через элементы крыши, чтобы еще и обеспечить герметизацию места прохода? Для этого применяют специальную конструкцию – эластичный проходной элемент кровли. Это изделие выполнено из особого прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называют фартуком. Эластичный проходной элемент, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет применять его на крышах с любым углом ската и любыми финальными покрытиями. Материал, из которого он изготовлен, должен выдерживать максимально низкие и высокие температуры, а также иметь устойчивость к воздействию внешней среды. Выпускаются эластичные проходки различных цветов и конфигураций.

Выбирая, какую проходку приобрести, нужно ориентироваться на диаметр дымоотвода и цвет финишного покрытия кровли. Выпускаются универсальные изделия, похожие на ступенчатую пирамиду, они подойдут для любого диаметра трубы. Размер подгоняется с помощью ножниц, которыми подрезают проходку до необходимого уровня.

Установка эластичного фартука на кровлю осуществляется достаточно просто. Для этого необходимо приложить его к дымоходному проходу, сверху прижать металлическим кругом, в котором предусмотрены отверстия под саморезы, нанести на место соприкосновения с кровлей огнестойкий герметик и прикрутить при помощи отвертки или шуруповерта.

Для кровли с экстремально крутыми углами необходимо применять специальную разновидность проходок с фиксированным углом монтажа прижимного фланца.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).

6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

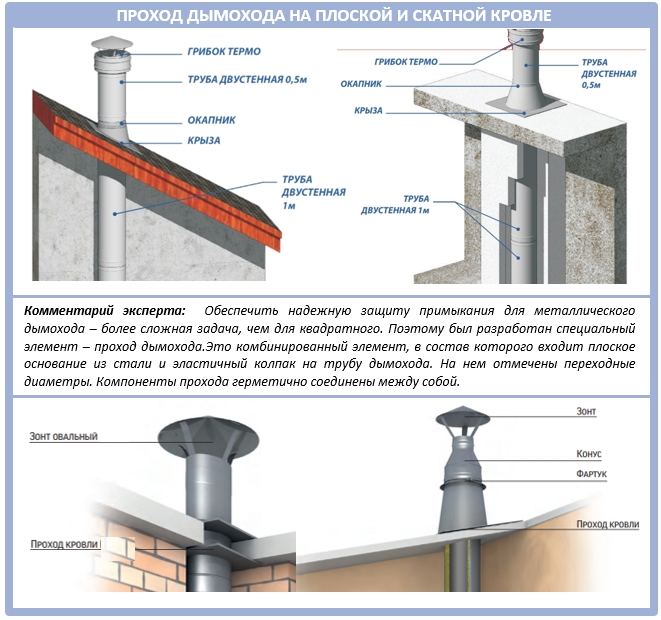

Высота подъема трубы и место ее прохода в кровле

Дымоход на крыше может быть размещен правильно, только если правильно выбрано место вывода трубы через кровлю. Этот фактор может повлиять на правильное функционирование системы отопления. Для предотвращения ошибок при монтаже необходимо руководствоваться существующими требованиями противопожарной безопасности, а также строительными правилами и нормативами. Основные моменты обустройства:

1. Дымоходные трубы располагают максимально близко к коньку, самому высокому месту кровли. Обычно расстояние до конька не превышает одного метра.
2. Расчетная высота дымохода относительно конька крыши составляет не менее полуметра. Это позволяет обеспечить хорошую печную тягу.
3. Чем сильнее поднята труба дымохода над коньком, тем сильнее будет создаваемая сила тяги. Этот показатель особенно важен для печей и каминов.
4. Если труба будет располагаться вдалеке от конька, потребуется больший отрезок, чтобы высота подъема дымоотвода над крышей соответствовала расчетным рекомендациям.
5. Расчет диаметра трубы и высоты подъема необходимо производить согласно рекомендациям производителя теплогенерирующего оборудования. Желательно за ними обратиться к специалисту.
6. В идеале, дымоход должен состоять из вертикально установленных труб без изгибов. При необходимости допускается монтирование горизонтальных отрезков длиной не более одного метра.
7. Проход дымохода через крышу нужно разместить на участке между частями силового каркаса кровельной системы так, чтобы не пришлось нарушить целостность ее элементов.

Основная проблема обустройства трубы сквозь крышу кроется в том, что при прохождении дыма или продуктов горения температура конструкции повышается, и это может привести к возгоранию материалов, из которых изготовлены элементы кровли или стропильной системы.

Вентиляция в доме — характеристики и особенности

Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.

Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.

Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.

При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:

1. Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
2. Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
3. Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
4. Плохое утепление трубы при сильных морозах приведет к её промерзанию.

Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.

Раздельная вентиляция

Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.

Пошаговая инструкция по монтажу

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
2.  На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
3.  После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
5.  Затем остается очистить поверхность крыши от остатков влаги и пыли.
6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Особенности установки вентиляционного вывода на крыше

Способ установки вентиляционного канала на крыше зависит от конструкции кровельного пирога, обрешетки и стропильной системы. Проще всего установить вентиляционную трубу на неутепленном чердаке. В этом случае не придется возиться с минеральным волоконным матом.

Сложнее всего устанавливать трубные воздуховоды в мансардных помещениях, особенно если в качестве кровельного покрытия используются нежесткие материалы типа ондулина или стеклорубероида. В этом случае узел прохождения кровли выполняют по схеме заделки вентиляционной трубы на крыше промзданий.

Чаще всего для изготовления вентиляционных каналов используют полиэфирный и стеклопластиковый материал, тонколистовую нержавейку или оцинковку. Средний диаметр воздуховодов составляет 150 мм. Если по проекту вывод будет установлен на высоте 2,5- 3 м над потолочным перекрытием или 90-120 см над кровельным покрытием, то получается достаточно нежесткая конструкция, которую легко деформировать зимой, особенно в период сильных снегопадов. Поэтому вывод нужно будет крепить минимум в двух точках, а при большой парусности трубы, например, из-за дефлектора или насадки, корпус приходится крепить в трех точках.

Место под установку выбирается так, чтобы вертикальный корпус воздуховода выходил в непосредственной близости к стропильной балке и ближайшему подкосу. Балка и подкосная доска будут служить опорой для относительно слабой трубы.

При закупке материалов нужно будет обязательно приобрести монтажный комплект:

• Набор монтажных хомутов для фиксации трубы на стропилах;
• Переходная крепежная пластина из металла или пластика с уплотняющей прокладкой;
• Силиконовый чехол и клеевой герметик.

Можно обойтись и без комплекта, но в этом случае добиться высокого качества герметизации гидроизоляции будет добиться значительно сложнее.

Иногда по условиям монтажа вентиляционную систему нельзя крепить к стропилам крыши. В этом случае приходится собирать пакет из двух досок, между которыми укладывается корпус вентиляционной трубы. Боковины скрепляют монтажной пеной и дают просохнуть в течение часа. На соседние вертикальные стойки набивают доску, к которой и крепят собранную ранее конструкцию из трубы и досок.

Если закрепить ее указанным способом нет возможности, то воздуховод устанавливают на проволочные растяжки. Предварительно на корпус одеваются два пластиковых кольца, непосредственно под крышей и внизу. Трубу за кольца растягивают проволочным растяжками и оборачивают утепляющим материалом.
