Подробное описание о том, как правильно пользоваться мультиметром

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

1. Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

• индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
• индикатор не светится, если ток постоянный.

2. Подключить тестер.
3. Выбрать круговым переключателем нужный вариант измерения.
4. Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
5. Подключить щупы.
6. Штекеры щупов прижать к компоненту.
7. Снять с экрана показания.
8. Выключить устройство, щупы вынуть.

Измерения сопротивления

Порядок измерения:

1. Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
2. Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
3. Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
4. Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
5. На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

1. Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
2. Экран высветит 220 В.
3. Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

1. Производится разрыв цепи.
2. Подключаются щупы:

• в разъем «СОМ» щуп черного цвета;
• в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

1. Переключателем установить нужный диапазон.
2. Раскрыть магнитопровод, нажав на соответствующую кнопку.
3. Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
4. Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

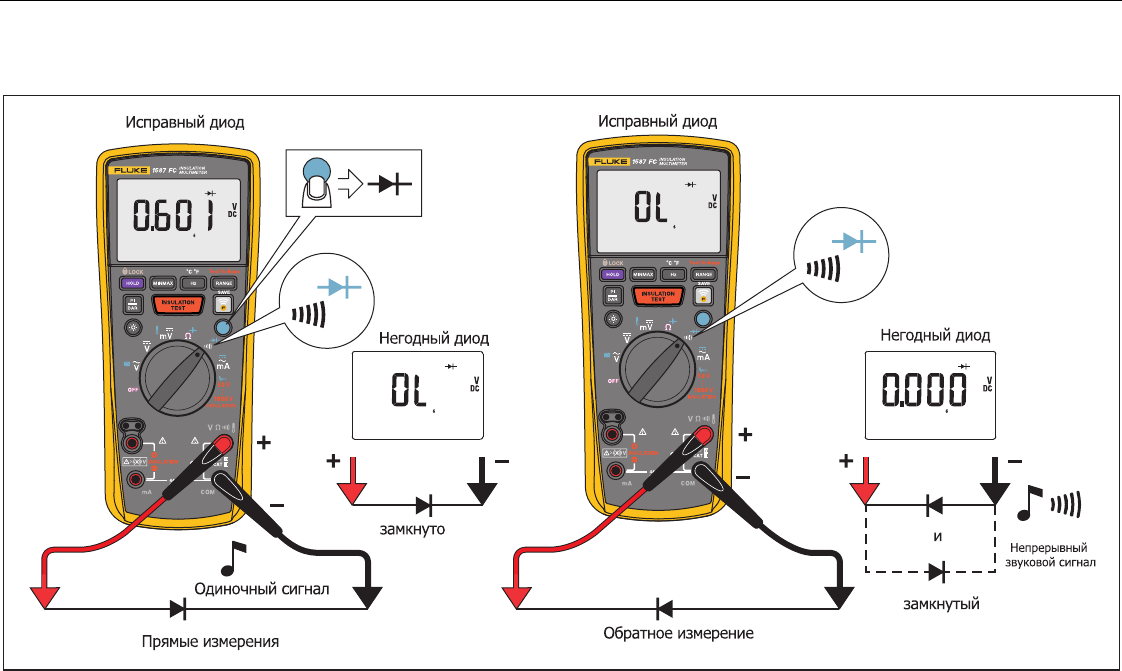

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

1. Переключатель перевести на режим Fcx.
2. К выводам конденсатора подсоединить наконечники щупов.
3. На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям  прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

1. Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
2. Условный спай приблизить к месту, где необходимо определить температуру.
3. Дисплей высветит искомый показатель.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

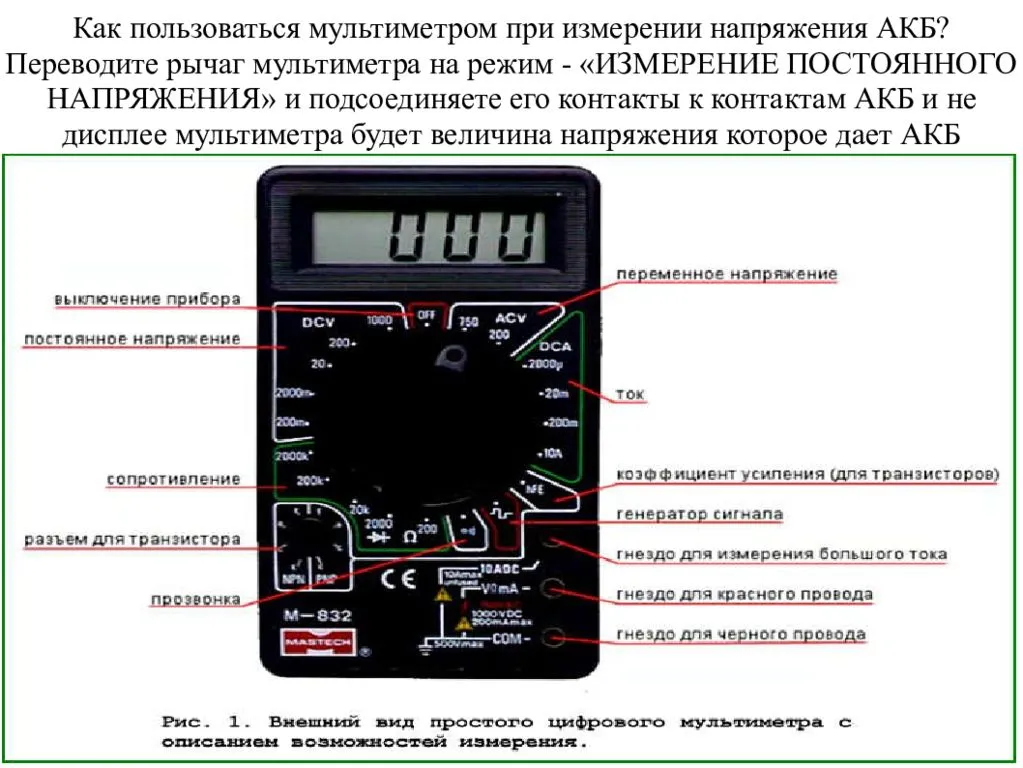

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

• Провода подсоединяют так, как указано на рисунке выше.
• Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
• Прибор устанавливают поблизости от розетки
• Щупы вставляют в нее, держась руками за изолированные части щупов.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

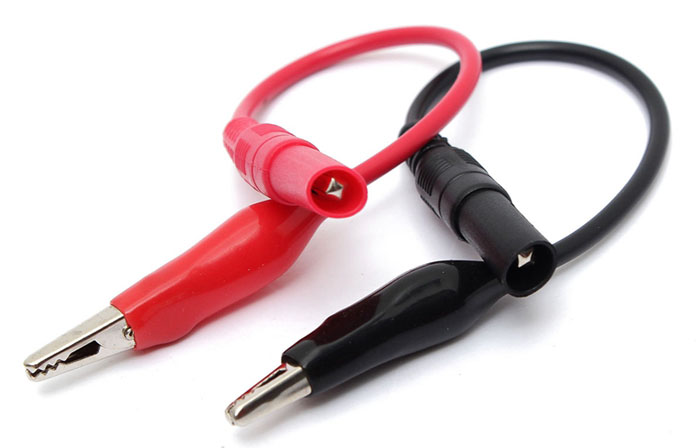

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

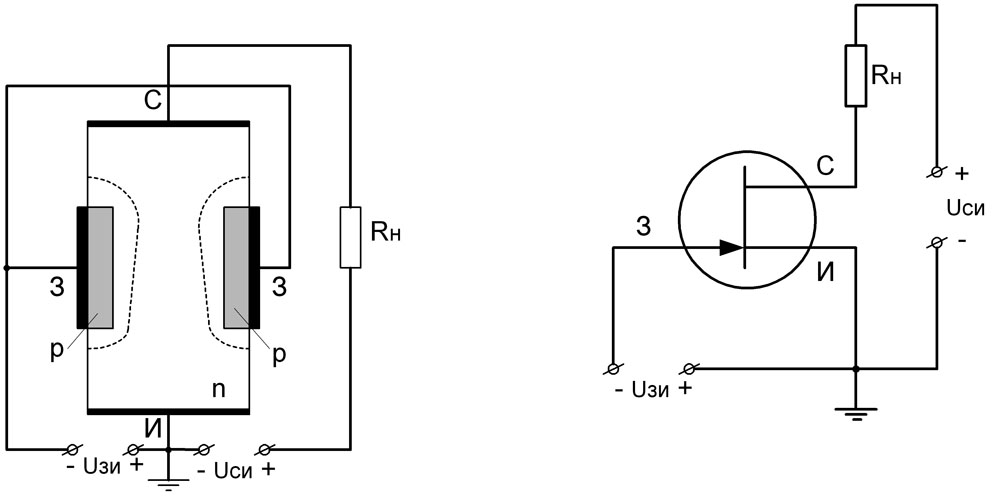

Полевой n-канальный транзистор

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги

Проверку выполняют по следующему алгоритму:

• Регулятор мультиметра переводится в режим работы с диодами.
• «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
• Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
• Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
• Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
• Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Мультиметр DT 832

Мультиметр — это универсальный прибор, который в себе совмещает вольтметр, амперметр, омметр. Его еще называют тестер. Мы рассмотрим самый универсальный и легкодоступный прибор — DT 832.

Инструкция мультиметра DT 832. Его технические характеристики заключаются в следующем. Напряжение переменное при диапазоне 200 V разрешающая способность 0.1 V, а точность составляет ±1.2%±10D. При диапазоне 700 V, разрешающая способность равна 1 V, а точность ±1.2%±10D.

Есть защита от перегрузки (предохранитель 200мА/250В);

Перейдём к цифровому мультиметру DT 832. Основное его отличие это тип индикации, он у него цифровой.

Рассмотрим инструкцию цифрового мультиметра DT 832 (технические характеристики и параметры).

1. Цифровой тип индиакации;
2. Ручной выбор пределов измерения;
3. ЖК индикатор 3½ разряда
4. Предусмотрена защита от перегрузок
5. Размер: 126×70×28 мм
6. Вес 137 г

1. Напряжение (постоянное): 200мВ, 2000мВ, 20В, 200В, 1000В.
2. Напряжение (переменное): 200В, 750В.
3. Постоянный ток: 2000мкА, 20мА, 200 мА.
4. Сопротивление: 200Ом, 2000Ом, 20кОм, 200кОм, 2000кОм.
5. Предусмотрен встроенный генератор: 50Гц.

Теперь перейдем к самому главному, как пользоваться мультиметром DT 832.

DCA это функция, которая измеряет силу постоянного тока. Максимальная сила выдержки 10 А. Тут четыре предела: 2000 микроампер, 20 миллиампер, 200 миллиампер, 10 А. Рассмотрим, опять-таки, на примере. Возьмем обычную батарейку. Выставляем на максимум и меряем. Кстати, прибор вам покажет даже значение клеммы, то есть — или +.

HFE это функция измерения коэффициента передачи транзистора. Для этого на приборе есть специальный разъем. Пазы обозначены как E, B, C и написана структура PNP и NPN. Вам для этого нужно знать цоколь.

Измерим сопротивление. У данного устройства пять пределов. Чаще всего в бытовых измерениях пользуются значениями 2000 Ом и 2000 кОм.

Основные функции, которые выполняет модель DT 832, мы рассмотрели. Еще несколько важных замечаний: если прибор показывает 1, вы не правильно выставили предел, если показывает -, следует переставить клеммы, ну а если значок батарейки, то следует его зарядить.

Схема мультиметра DT 832. Основа устройства это микросхема. Перед ядром могут быть различные префиксы, все зависит от производителя. В наше время чаще всего используют бескорпусные микросхемы (DIE chips), их кристалл припаивается непосредственно на печатную плату.

Мультиметр Ресанта DT 832. Его используют и в домашнем хозяйстве, и в научных лабораториях. Предназначен он для измерения тока как постоянного, так и переменного. Измеряет сопротивление, проверяет диоды, транзисторы и звуковые прозвонки. Диапазон температур, в которых работает этот прибор, составляет 18-28С.

Промокоды со скидками на светильники

Как и все начинающие радиотехники я начал для своей лаборатории покупать необходимый инструмент

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Как пользоваться мультиметром фаза м832 — Инженер ПТО В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Спрашивайте, я на связи!

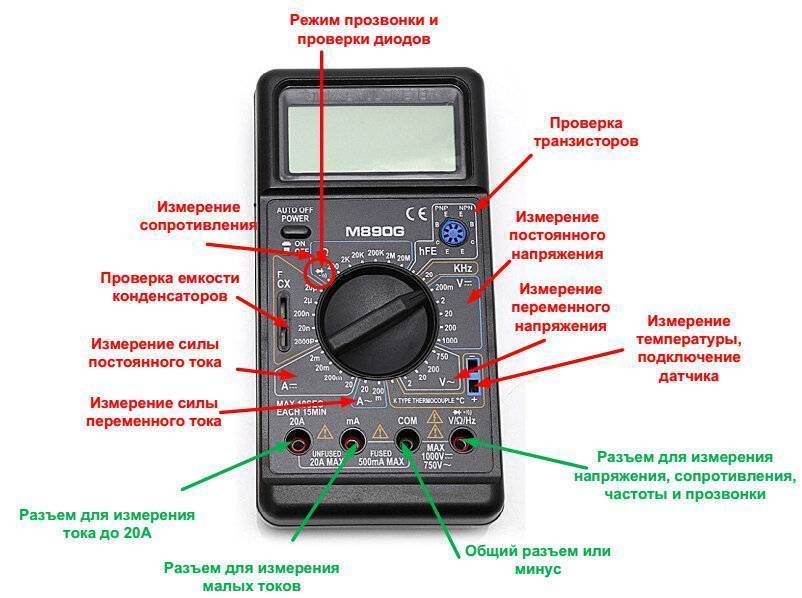

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Инструкция по эксплуатации

Далее будет дана пошаговая инструкция по использованию всех функциональных возможностей мультиметра

Перед началом работы, важно проверить целостность корпуса устройства, его проводных щупов

Постоянное напряжение

Для замера постоянного напряжения в цепи, необходимо перевести переключатель в положение «DCV» с установкой номинала 500 В. Далее:

1. Вставить красный проводной щуп в гнездо красного цвета «V, Ω, мА».
2. Черный щуп в гнездо «COM».
3. Подсоединить щупы к источнику постоянного напряжения.

Если замер проведен с изменением полярности, на дисплее высветиться значок «-». Запрещено устанавливать минимальное напряжение на приборе, во избежание перегрузки.

Переменное напряжение

Для замера переменного напряжения, положение щупов остается прежним. Прибор необходимо перевести в положение «АС V». При этом номинал напряжения должен быть выше 100В.

1. Красный щуп подключить к «+».
2. Черный к «–».

Изменение полярности высветиться на экране значком «–».

Постоянный ток

Замер производится по тому же принципу, что с постоянным напряжением. Для проверки токов свыше 380В, красный щуп подключается к коричневому гнезду «10 А». Переключатель переводится на положение «DCV». Замер производится аналогично проверке постоянного напряжения.

Сопротивление

При замере сопротивления необходимо полностью обесточить проверяемую схему, дождаться разрядки конденсаторов, иных радиодеталей. Далее:

1. Красный щуп подключить к разъему «V, Ω, мА».
2. Черный в гнездо «COM».
3. Перевести переключатель на положение «Ω».

Цифровые показания на дисплее будут свидетельствовать об исправности деталей или схемы, «0» о разрыве цепи.

Тест диода

Для проверки целостности диодов, в приборе есть отдельная функция. Необходимо:

1. Установить переключатель в положение «VD» или на значок диода.
2. Красный щуп вставить в гнездо «V, Ω, мА».
3. Черный в «COM».

Замер производится с четким соблюдением полярности. Красный щуп соединяется с анодом, черный с катодом детали. На исправность укажут цифровые показания падения напряжения. Если во время замера была изменена полярность, дисплей покажет значение «1».

Тест транзистора

Для этого замера, измерительные щупы не понадобятся. Диагностика целостности детали проводится через гнездо «hFE».  Далее необходимо:

1. Перевести переключатель в положение «hFE».
2. Определить полярность детали.
3. Выводы тестируемого элемента вставить в гнездо, при соответствии с полярностью «NPN» или «PNP».

Мультиметр произведет замер через базу, коллектор и эмиттер детали, показав номинальное выходное напряжение.

Прозвонка

Мультиметр цифровой M830B способен определять целостность цепи путем прогона постоянного напряжения от батареи 9 В. Положение щупов в гнездах прибора не меняется. Для тестирования необходимо:

1. Установить переключатель на положение, показанное ниже.
2. Щупы подключить к началу и концу схемы.

При целой цепи показания прибора будут близки к 0. В случае повреждения цепи на экране высветится цифра 1.

Часто, по причине ошибки пользователя, прибор приходит в негодность. В основном выгорает плавкий предохранитель. Его несложно найти и заменить. Принципиальная схема мультиметра прилагается.

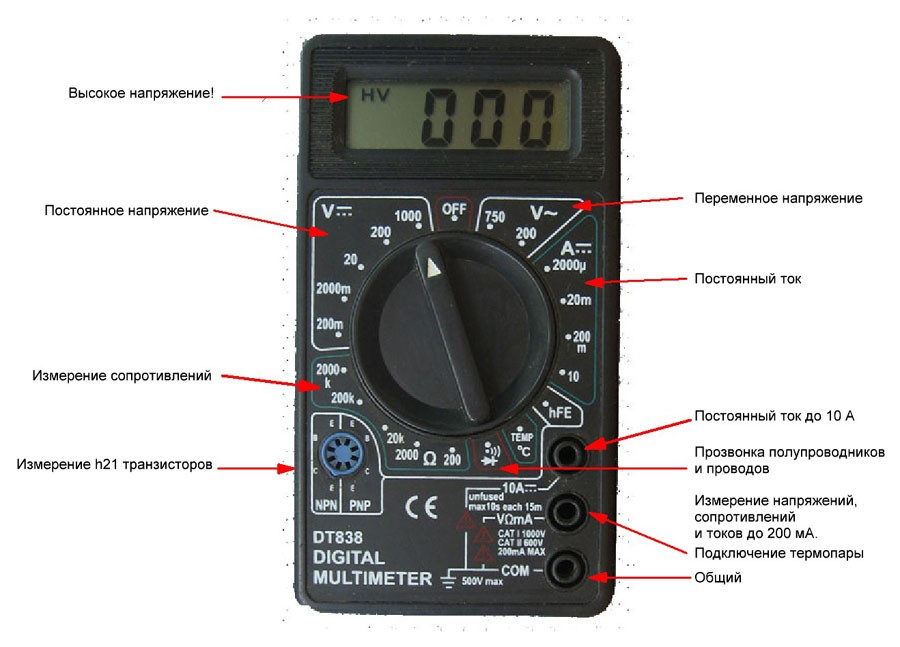

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

Рубрика:Ремонт своими руками

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

• DT830;
• DT832;
• DT838;
• Ресанта DT 181;
• Ресанта DT 182;
• ДТ9205а;
• Ермак;
• Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

• OFF — выключение тестера;
• ACV — режим измерения переменного напряжения;
• DCV — позволяет провести замеры постоянного напряжения;
• DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
• Ω — служит для получения результатов о сопротивлении;
• hFE — предназначен для измерения коэффициента усиления транзисторов;
• -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Вам это будет интересно Единица измерения киловатт и что измеряется в кВт

Измерения напряжений и сопротивления

Действия при измерении напряжения можно описать следующими этапами:

1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
4. Полученный результат отобразится на ЖК-дисплее.

Вам это будет интересно Основные и дополнительные средства защиты в электроустановках

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Точность работы мультиметра Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки 1 на дисплее или не устанавливается совсем. Спрашивайте, я на связи!

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность измерений прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение мультиметра — обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение устройства составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению. Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Классификация измерительных приборов

Мультиметры классифицируются на две основные группы — аналоговые и цифровые. Различаются они набором функций, точностью измерения, устойчивостью к помехам и удобством применения — все это мы рассмотрим далее. Мультиметры просто незаменимы при ремонте электронной или цифровой техники. Приборы помогают быстро обнаружить неисправность и отремонтировать технику (электрическую цепь).

Цифровой и аналоговый мультиметр — плюсы и минусы

Аналоговые мультиметры

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи стрелки. В некоторых случаях инженеры предпочитают аналоговый вариант, когда при испытаниях электрических цепей необходимо точно определить направление и тенденцию изменения величины.

Преимущества аналоговых тестеров:

1. чувствительность к изменениям в электрической цепи;
2. устойчивость к помехам;
3. доступная цена.

Недостатки аналоговых тестеров:

1. большая погрешность измерений;
2. нет автоматического определения полярности;
3. низкое внутреннее сопротивление;
4. невозможно измерить переменный ток или напряжение.

Цифровые мультиметры

Инструменты последнего поколения очень популярны, благодаря возможности быстро и точно измерить нужные параметры. Электронные тестеры более удобны при использовании в повседневной работе, поэтому их можно с уверенностью рекомендовать новичкам. Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Преимущества аналоговых тестеров:

1. информация выводится на дисплей в виде числа;
2. при замене полярности значения отображаются со знаком минус;
3. высокое внутреннее сопротивление, что сокращает погрешности до минимума;
4. продуманный интерфейс и простое управление.
