Сколько стоит подключение
Прикинуть стоимость подключения можно на портале электросетевых услуг. Правда, и осенью 2022, и зимой 2023 года калькулятор не работал из-за изменения расценок и обновления базы данных. Калькулятор поможет, если хозяин примерно представляет, какая линия нужна, знает сечение кабеля и может выбрать между деревянными и железобетонными опорами.
Точно узнать стоимость подключения можно будет из договора. Сумма в договоре — это как бы денежное выражение технических условий. В отличие от подключения до 15 кВт, для подключения по повышенной мощности нет льгот. То есть не работает условие про расстояние от опор в 300 и 500 метров, когда можно подключиться по низкой ставке в городе и селе соответственно. За присоединение большей мощности платят только по стандартизированным ставкам.
Стандартизированные тарифные ставки — это фиксированные цены, которые утверждает региональная энергетическая комиссия — РЭК — для сетевых компаний. Владелец дома может не задумываться, сколько на самом деле потратит сетевая компания на подключение. Если выйдет больше, чем по стандартизированным ставкам, доплату с хозяина не потребуют. Но если меньше, перерасчет тоже не сделают.
Внутри каждой ставки есть разделения.
Например, ставка С1 состоит из двух ставок: С1.1 — расходы на подготовку и выдачу технических условий, С1.2 — расходы на проверку выполнения технических условий. Эта ставка дробится еще на две: С1.2.1, если надо подключать до 15 кВт мощности, и С1.2.2, если больше.
Расходы на выполнение технических условий — ставки от С2 до С7. Это самые затратные работы: строительство кабельных линий, подстанций и похожие работы. Последняя ставка, С8 — плата за установку счетчика. Все расходы по этим ставкам оплачивает владелец дома.
Возьмем для примера дом в Свердловской области, который нужно подключить к электросетям в сельской местности. Предположим, для присоединения 25 кВт сетевая компания должна построить 70 м воздушной линии напряжением 0,4 кВ с сечением кабеля не менее 50 мм². Кабель сетевики будут крепить к железобетонным опорам.
Чтобы сделать расчет, выбираем нужные ставки по Свердловской области.

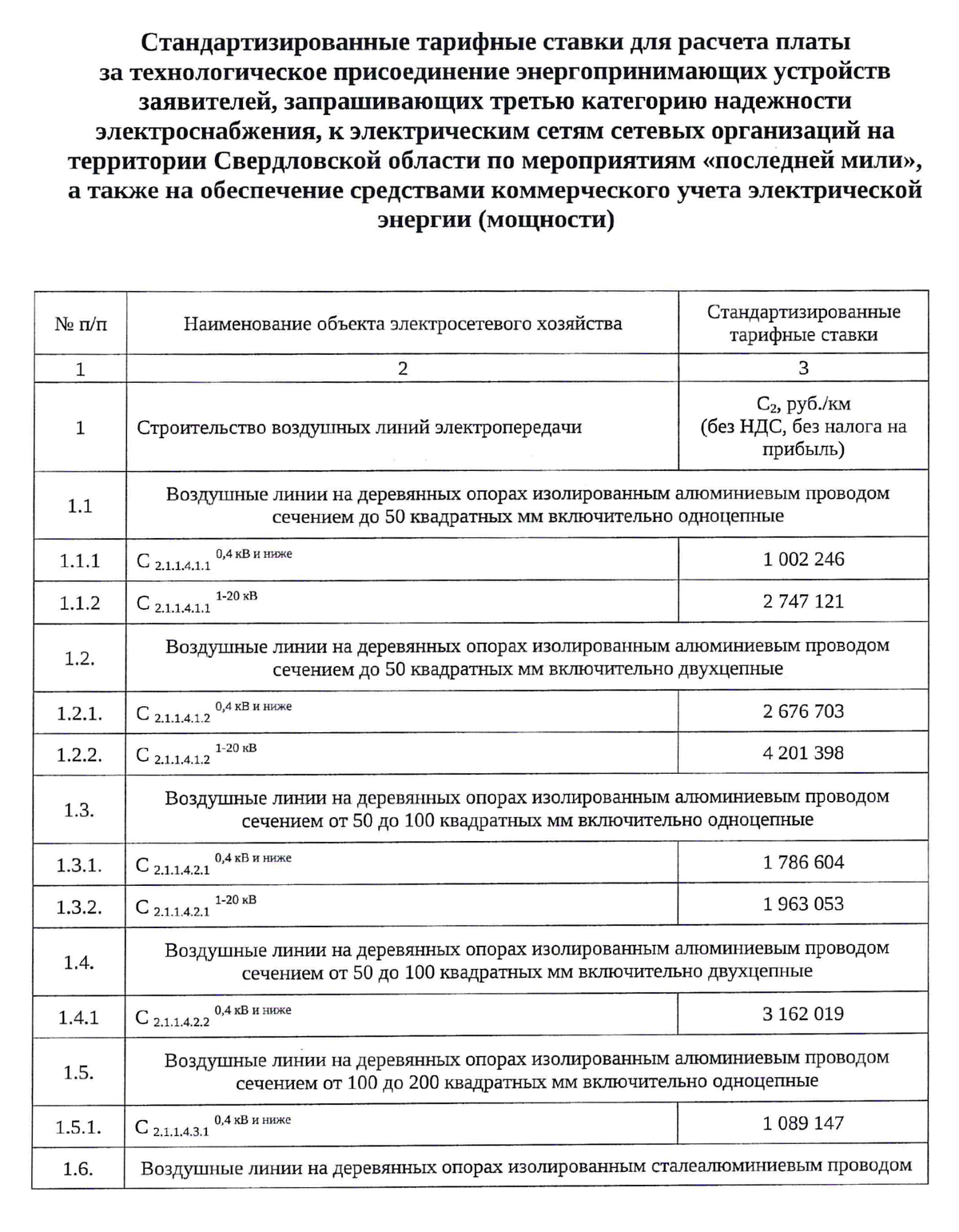

Стандартизированные тарифные ставки по Свердловской области
Наша основная ставка — С2.3.1.4.2.1 — воздушные линии на железобетонных опорах изолированным алюминиевым проводом сечением от 50 до 100 мм² включительно. По этой ставке строительство километра линии стоит 2 026 216 Р. То есть 70 метров обойдутся в 141 835 Р.
Еще нам нужен счетчик — это ставка С8. Внутри этой ставки надо найти трехфазный счетчик прямого включения для напряжения 0,4 кВ — такие ставят в сельской местности. Это ставка С8.2.1 — 25 204 Р.
Не забываем, что выдача технических условий и их проверка тоже будут в плате за подключение — это ставки С1.1 и С1.2.2, 6960 и 13 755 Р соответственно.
Таким образом, плата за технологическое присоединение составит 187 754 Р. Но это еще не все. Если сетевая компания платит НДС, то к этой сумме прибавляем налог 20%. Получится 225 304,8 Р.
В договоре, возможно, не будет такой детализации, поскольку при подключении более 15 кВт для сетевых компаний нет утвержденной формы договора и они сами решают, раскрывать стоимость или нет. Но по отдельному запросу расчет должны предоставить.
Из расчета видно, что чем дальше дом от ЛЭП, тем подключение дороже. Бывают случаи, когда энергетики просят огромные суммы, например 127 млн рублей, как случилось в Карелии, где надо было построить 35 км электрической линии до частного дома.
А еще бывает, что у собственника дома просят доплатить за работы, которые якобы не учтены в расчете. Это незаконно: сетевая компания не имеет права требовать деньги сверх платы по стандартизированным тарифным ставкам.
Также сетевики не имеют права требовать оплатить реконструкцию электросетевых объектов — например, старой подстанции. Такие объекты стоят на балансе сетевой компании, она и должна их модернизировать за свой счет.
Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы
Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой. Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой
Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой
Контакты на улице
Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.
Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.
Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.
Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.
Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.
Контакты вводного автомата
Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

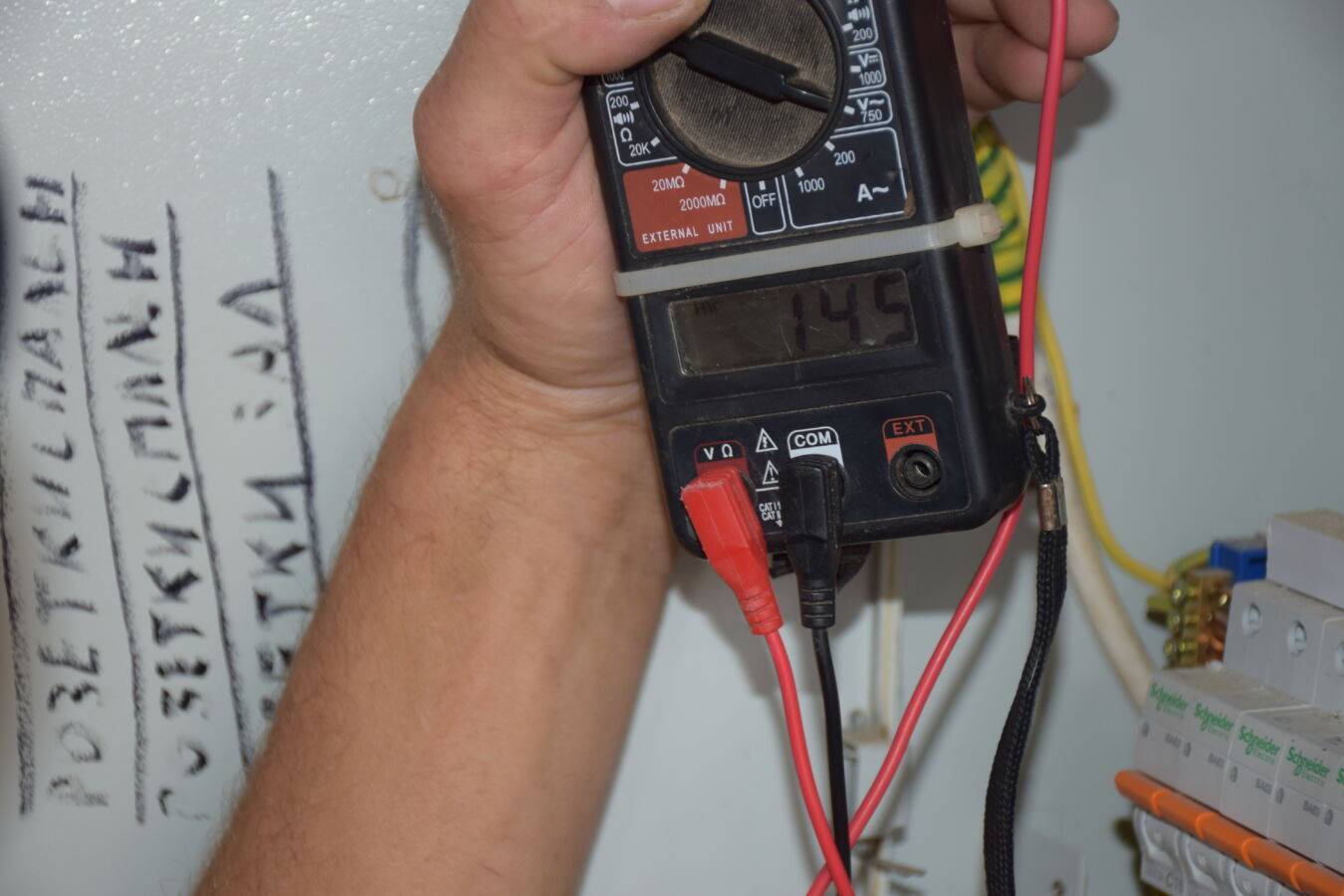

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев
Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции
Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.
Какое напряжение должно быть в однофазной сети
На первый взгляд, кажется, что между этими двумя редакциями нет никакой разницы. В обеих случаях номинальным напряжением объявляется 230 В. Допустимое отклонением от номинала плюс, минус 10%. Получается, что минимальным допустимым рабочим напряжением является 207 В, а максимальным 253 вольта, но в ГОСТе от 2014 года в отличие от предыдущей редакции есть приложение “А”, в котором есть колонка “наименьшее используемое напряжение” и там стоит цифра 198 В.
Что это значит, а только одно, что стандарт допускает “проседание”, связанное с состоянием электрических сетей.
Какова действительная величина напряжения в сети в квартире
Не скажу за всю Россию, но в мой квартире это значение колеблется от 235 до 239 вольт.
Если исходить из принятых в ГОСТе определений, то 230 В, вовсе не является среднеквадратичным значением и служит только для идентификации сети т. е. говоря, “линия на 230 вольт” в этом случае можно предположить, что разговор ведётся о любом показателе в интервале 198–253 В и при любой его величине в установленных рамках, такое напряжение будет считаться “правильным”, соответствующим стандарту.
Принцип работы стабилизатора
Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.
При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.
Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.
Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.
Если линии на балансе СНТ
Если линии на балансе СНТ, значит СНТ за свой счет их построило, обслуживает и модернизирует. Энергетической инфраструктурой СНТ управляет председатель. Он принимает решение о выделении мощности. Еще такое решение можно принять на общем собрании.
Если вы хотите увеличить мощность на участке в СНТ и линии на балансе СНТ, то у вас 4 варианта:
- Договориться с председателем на подключение нужной вам мощности. Обычно, устного согласия достаточно, но лучше зафиксировать выделение мощности документально.
- Принять решение на общем собрании о выделении лично вам мощности. Это затрагивает только ваши интересы, поэтому, скорее всего, из членов СНТ на это мало кто пойдет. Но есть вариант, который затрагивает общие интересы — передача линии на баланс.
- Передать линии СНТ на баланс в электросеть. В этом случае каждый член СНТ сможет подключить напрямую 15 кВт и более. При этом столбы, провода и трансформаторы теперь будет обслуживает электросеть. Она за свой счет их будет чинить, модернизировать и гарантирует надежное энергоснабжение. Решение о передаче принимается на общем собрании.
- Использовать генератор или солнечные батареи.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Если линии на балансе МОЭСК, Мособлэнерго и др. сетей При использовании реле приоритета отпускаемая Энергосбытом мощность фактически не увеличивается, однако такой прием позволяет экономично расходовать ее. Спрашивайте, я на связи!
Как повысить силу тока в цепи?
Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств. Рассмотрим, как повысить силу тока с помощью простых приборов
Рассмотрим, как повысить силу тока с помощью простых приборов.
Для выполнения работы потребуется амперметр.
Вариант 1.
По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.
К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.
Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.
Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.
Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.
В быту источники постоянного U, объединенные в одну группу, называются батарейками.
Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.
В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.
Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.
Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Молниезащита частного дома своими руками
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Молниезащита частного дома своими руками
Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.
Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).
Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.
Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.
Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.
В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.
Также читают — как действует электрический ток на организм человека.
Вариант 2.
Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:
I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:
- S — сечение провода;
- l — его длина;
- ρ — удельное электрическое сопротивление проводника.
Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.
Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.
Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.
Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.
Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.
Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.
Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.
Что сделать в доме до подключения

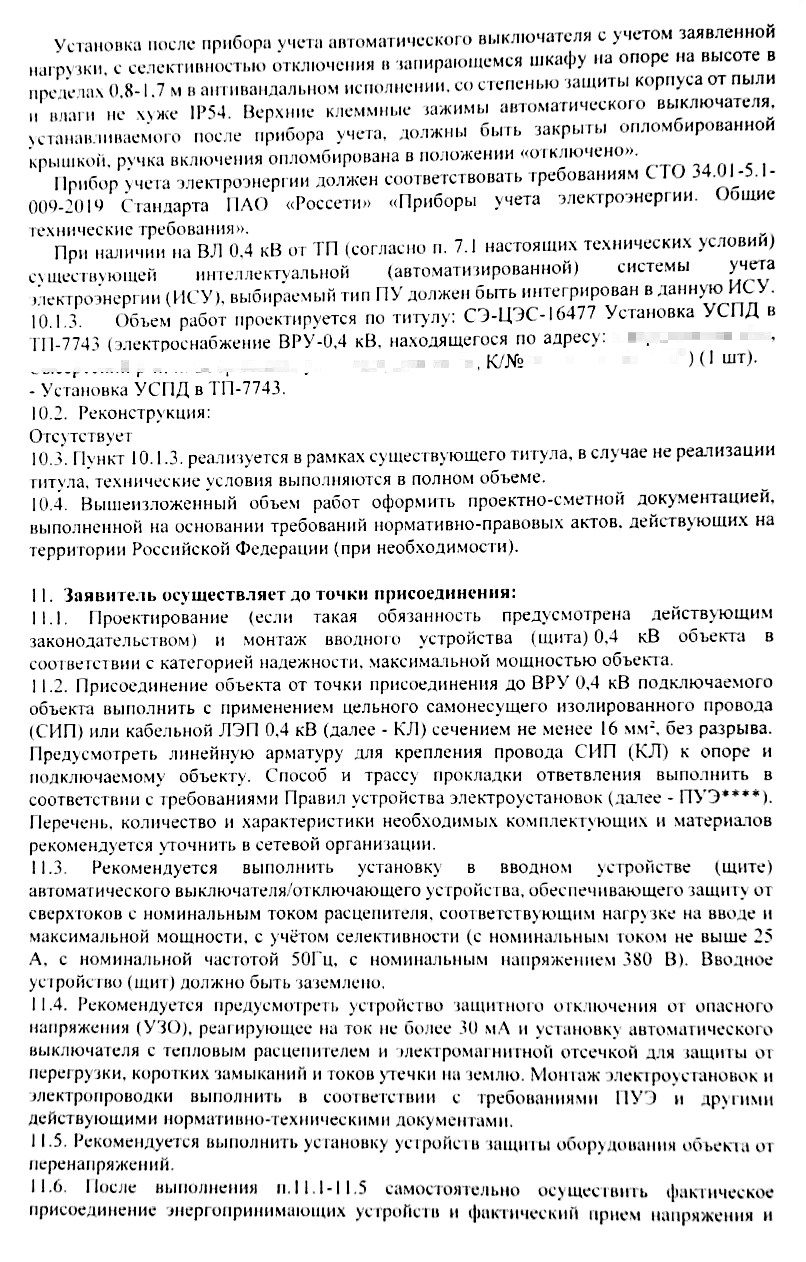

Собственник дома отвечает за оборудование на своей территории, то есть после счетчика. В техусловиях будет прописано, что именно надо сделать до подключения. Эти требования не зависят от того, какую мощность запрашивали на дом, и обычно сводятся к тому, что надо смонтировать щиток, поставить там автоматические выключатели, а также запастись кабелем, который пойдет от щитка до опоры со счетчиком.
Фактическое присоединение, то есть соединение электросети дома и магистрали, делает сама сетевая компания. Дополнительно за это платить не нужно.
В идеале после того, как потребитель выполнил свою часть техусловий, он сообщает об этом сетевикам, они приезжают с проверкой и, если все в порядке, подключают дом. Но на практике могут быть следующие проблемы.
- Сетевая компания просит отдельно оплатить установку счетчика. Это незаконно: скорее всего, просто самоуправство отдельных сотрудников. Можно пожаловаться руководству компании или в прокуратуру.
- При подключении более 15 кВт мощности сетевая компания требует согласование Ростехнадзора. Якобы нужен акт проверки оборудования в доме о том, что оно выдержит повышенную мощность. На самом деле для подключения по повышенной мощности такое согласование не нужно, об этом прямо сказано в подпункте «г» пункта 7 правил технологического присоединения. А все случаи, когда нужно звать Ростехнадзор, описаны в правилах выдачи разрешений на допуск в эксплуатацию энергопринимающих установок.
- Сетевая компания говорит, что опоры надо ставить на участке соседей или прямо рядом с их заборами, поэтому хозяин должен сам идти к этим соседям и договариваться. На самом деле преодолевать все преграды на пути к присоединению — обязанность сетевой компании. Верховный суд подтвердил это.

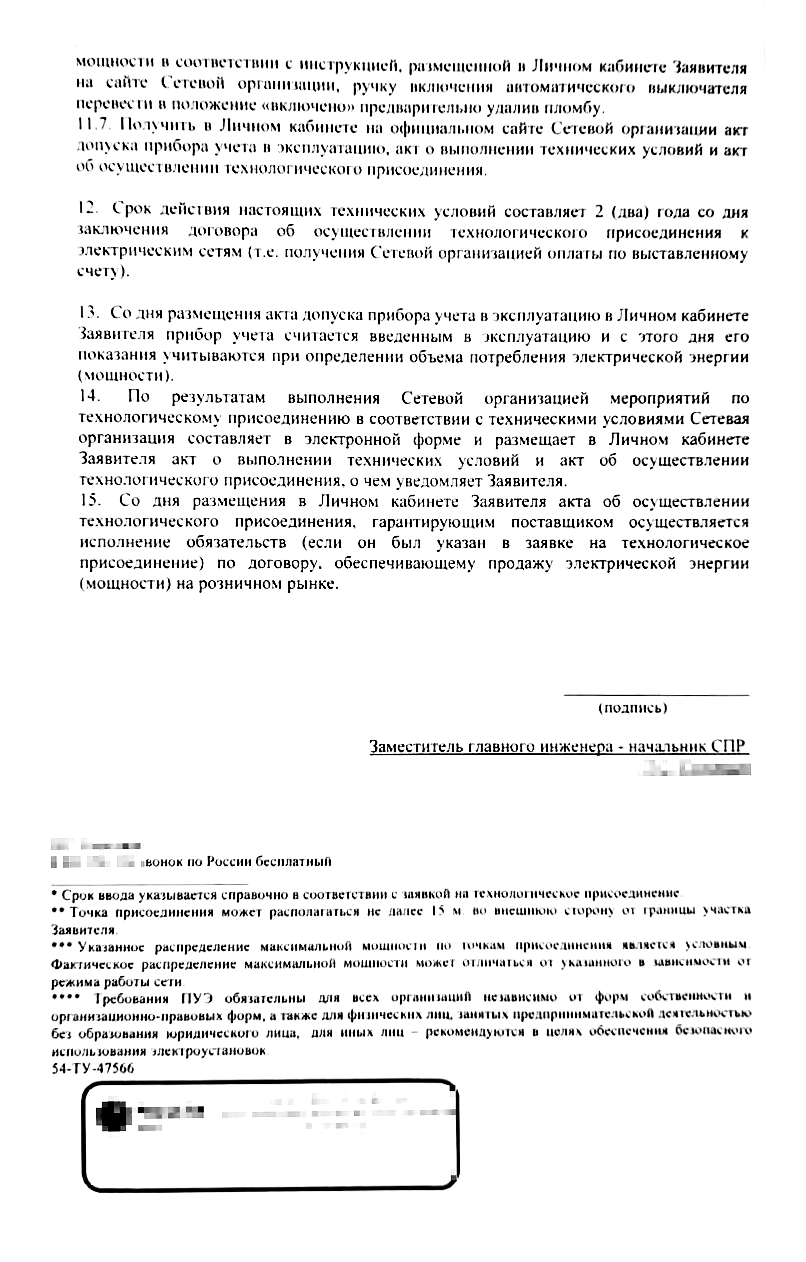

Уведомление о выполнении техусловий можно подать через личный кабинет на портале техприсоединения, отправить почтой или отнести сетевикам лично.

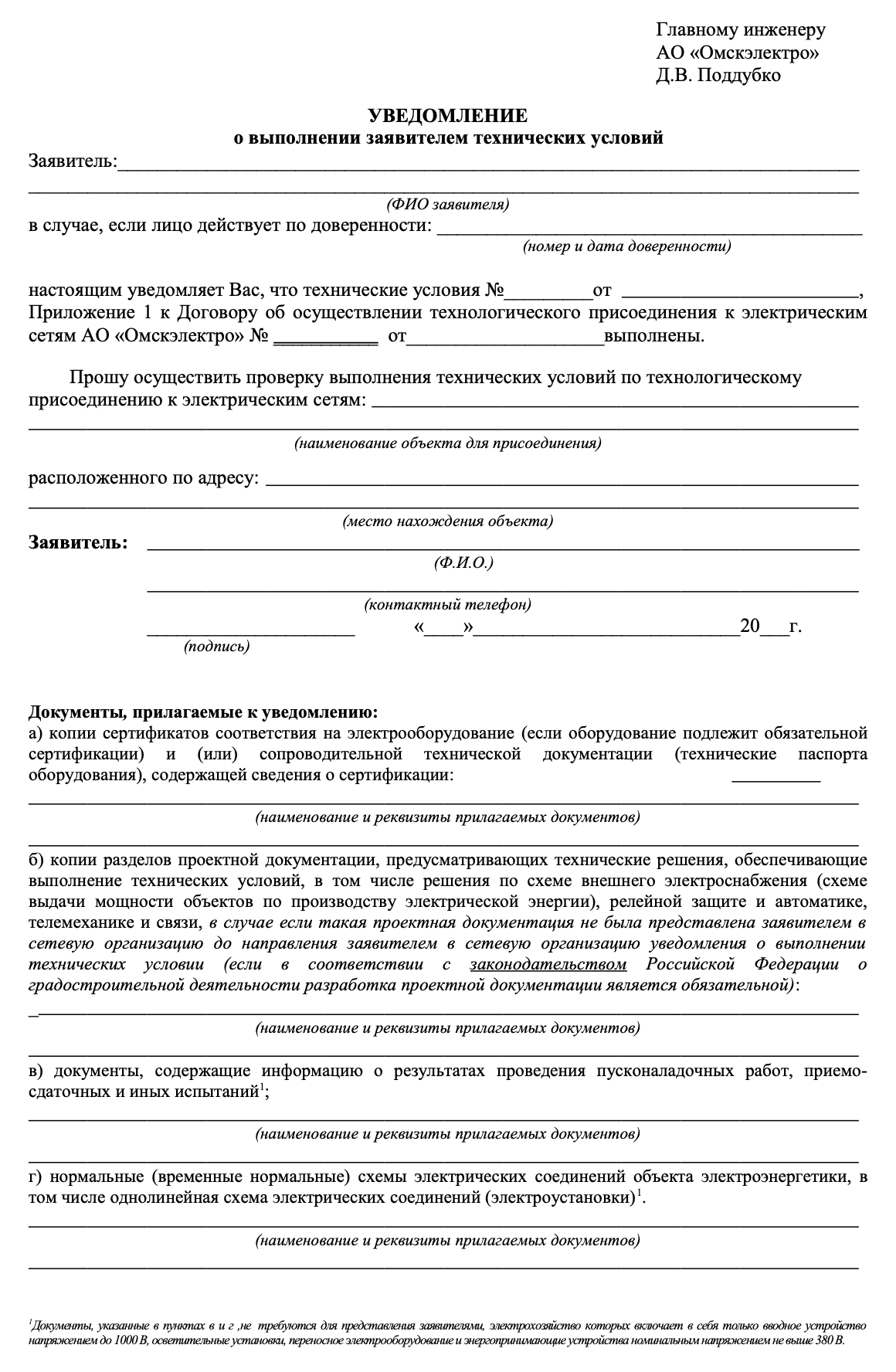

Некоторые сетевые организации на своих сайтах размещают бланк уведомления о выполнении техусловий
В правилах написано, что к уведомлению нужно приложить копии сертификатов соответствия на электрооборудование и проект электропроводки.
Однако для обычной бытовой электрики, например для автоматических выключателей, обязательной сертификации в России нет.
В Градостроительном кодексе РФ сказано, что при строительстве частного дома проект электропроводки не требуется. А в правилах техприсоединения есть оговорка, что если для строительства проект не нужен, то и для подключения электричества он тоже не обязателен.
То есть к уведомлению о выполнении техусловий можно ничего не прикладывать, а отправить его как есть.
Когда сетевая компания получит уведомление, что в доме все готово, у нее есть 10 дней, чтобы это проверить. Придет электрик, осмотрит щиток и кабели и выдаст акт о присоединении. Бывает, что-то сделано не так: например, заявитель повесил щиток, но не смонтировал автоматы или использовал не тот тип кабеля, который прописан в техусловиях. В таком случае инспектор выдаст список замечаний. Когда хозяин устранит их, он должен сообщить об этом в сетевую компанию. У той есть три дня для повторной проверки.
Если заявитель затягивает с устранением замечаний и уже год не может ничего сделать, сетевики могут расторгнуть договор через суд. Об этом расскажу ниже.
Свою часть техусловий сетевики должны выполнить:
- за 4 месяца со дня заключения договора, если участок располагается от электросети на расстоянии не далее 300 метров в городе и 500 метров на селе;
- за 1 год в остальных случаях.
Как только энергетики выполнят подключение, они должны в течение одного рабочего дня уведомить об этом владельца дома. Уведомление придет в личный кабинет на портале техприсоединения.
Сетевая компания также отправит почтой два экземпляра договора энергоснабжения. Этот договор будет подписан энергосбытом: один экземпляр надо оставить себе, а второй подписать и потом лично отнести в энергосбыт.

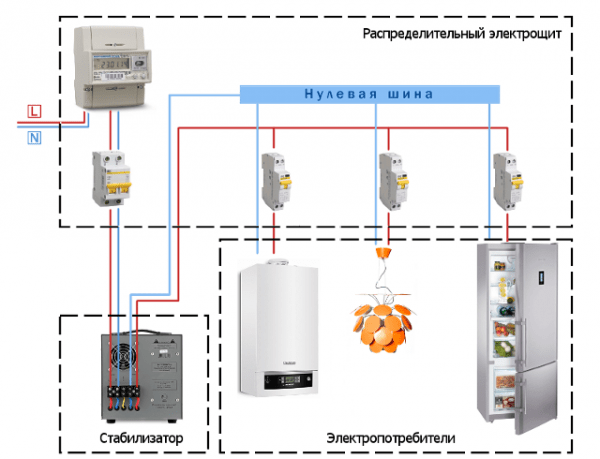

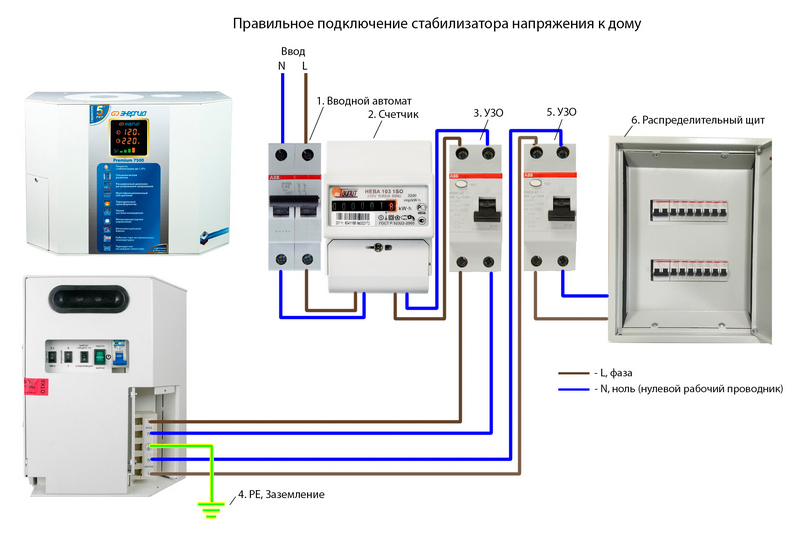

Стабилизатор напряжения
Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.
В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.
Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.
Перебой электропитания
- Повреждение (разрыв) электросети
- Отказ электрооборудования
- Срабатывание защиты
Полное отсутствие напряжения в сети в течение некоторого времени (от миллисекунд до нескольких суток при крупной аварии)
- Даже кратковременный перебой электропитания приводит к перезагрузке компьютерного оборудования с потерей несохраненных данных, рестарту электродвигателя или компрессора. При этом не исключается их повреждение.
- Перебои особенно опасны в промышленности, медицине и в области ЦОД: в промышленности есть множество безостановочных процессов, в медицине перебои могут нарушить ход операции, а в случае ЦОД – это простой бизнеса компании.
Меры предупреждения и подавления:
- Наиболее надежный способ решения проблем с перебоем напряжения – применение ИБП, одной из составляющих которых являются аккумуляторные батареи. В случае перебоя питание нагрузки мгновенно производится именно от них (длительность переключения – менее полупериода, т.е. менее 10мс).
- Проблему продолжительных перебоев решить за счет аккумуляторных батарей практически невозможно из-за больших габаритов и дороговизны такого решения. Поэтому, для критически важных процессов применяются источники гарантированного электроснабжения. Наиболее распространенные из них – дизель-генераторные установки (ДГУ).
Негативное влияние отклонения параметров
Чтобы вы понимали всю опасность отклонения напряжения в сети, предоставляем к прочтению следующие факты:
- Когда значение понижается ниже нормы, значительно снижается срок службы используемого электрооборудования и в то же время повышается вероятность возникновения аварии. Помимо этого, в технологических установках увеличивается длительность самого производственного процесса, что влечет за собой увеличение показателей себестоимости продукции.
- В бытовой сети, как мы уже говорили, отклонения напряжения сокращает срок службы лампочек. При повышении напряжения на 10% срок эксплуатации обычных лампочек сокращается в 4 раза. В свою очередь энергосберегающие лампы при снижении напряжения на 10% начинают мерцать, что также негативно влияет на продолжительность их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
- Что касается электрических приводов, то из-за снижения напряжения увеличивается потребляемый двигателем тока. В свою очередь это уменьшает срок службы двигателя. Если же напряжение будет даже на незначительных казалось бы 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может увеличиться до 7%.
Подведя итог, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и шинах подстанций.
Вот мы и рассмотрели нормы отклонения напряжение в сети по ГОСТ. Теперь вы знаете, насколько низкого или же высокого значения может достигать этот параметр в трехфазной и однофазной сети переменного тока!
Рекомендуем также прочитать:
- Устройства защиты от перенапряжения
- Причины перегорания светодиодных ламп
- Причины возгорания электропроводки в квартире
Опубликовано:
22.08.2016
Обновлено: 18.10.2019
Как повысить напряжение в сети
Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.
В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.
Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

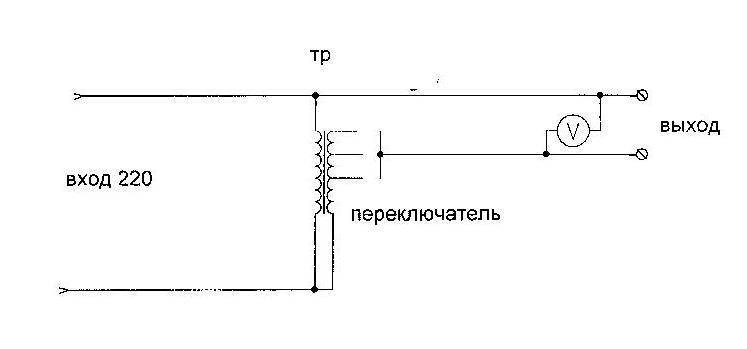

На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.
Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.
Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.
А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.
Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.
Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.
Выводы
Плюсы этой систем:
Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.
Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.
Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.
На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов
Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.
Расчёт можно сделать по нескольким формулам.
По рис. 1
можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.
Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2
где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.
И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.
В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.
Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.
Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман
Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю
Как уменьшить падение напряжения и снизить потери в кабеле
Можно снизить количество потерь, уменьшив сопротивление на всем участке электросети. Экономию дает способ повторного заземления нуля на каждой опоре линии электропередач.
Стоимость электроснабжения линией большой протяженности, выбранной по допустимому падению напряжения, больше выбора, выполненного по нагреву кабеля. Все же есть возможность снизить эти расходы.
- Усилить начальный потенциал питающего кабеля, подключив его к отдельному трансформатору.
- Добиться постоянных величин напряжения в сети можно с помощью установки стабилизатора возле нагрузки.
- Подключение потребителей с низкими нагрузками 12–36 В выполняют через трансформатор или блок питания.
- Снизить расходы увеличением сечения питающего кабеля. Но этот метод потребует больших финансовых вложений.
- При разработке линий энергоснабжения следует выбирать максимально короткий путь, так как прямая линия всегда короче ломаной.
- При снижении температуры сопротивление металлов уменьшается. Вентилируемые кабельные лотки и другие конструкции снижают потери в линии.
- Уменьшение нагрузки возможно, если есть много источников питания и потребителей.
Экономию дает должное содержание и профилактика электросетей – проверка плотности и прочности контактов, использование надежных клеммников.
Повышающий трансформатор
Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.
Для определения нужного числа витков следует пользоваться формулами:
Iн = Рн / Uн и Р = U2 x I2
В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.
Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.
Последние статьи
12.06.2023
Благоустройство могил: Сохранение памяти и уважение к ушедшим
11.06.2023
Подсветка и сохранение исторических зданий
08.06.2023
Пластиковые трубы и фитинги: эффективное решение для различных областей применения
07.06.2023
Как правильно снять однокомнатную квартиру в аренду в Ростове-на-Дону : советы для успешного поиска и аренды
06.06.2023
Мощность и надежность: Роль электрощитов и подстанций в современных электросетях
01.06.2023
Уголок равнополочный: обзор, применение и особенности
30.05.2023
Коэффициент производительности оросителя формула
30.05.2023
Обзор наконечников кабельных медно-луженых: надежность и эффективность соединений
Все статьи
Основания
Стандартное напряжение, согласно ГОСТ п. 4.2.2 ГОСТ 32144-2013, в электрических сетях низкого напряжения равно 220 В. Допускаются отрицательные и положительные отклонения на 10% от номинального значения. Получается, предельные краткосрочные просадки для сети 220 В возможны до 198 В.
В ГОСТе прописаны и другие характеристики, но они для человека, который не может самостоятельно отследить эти показания, малоинформативны. Простое принимающее оборудование, установленное в домах и квартирах, не фиксирует перепады напряжения, поэтому даже суды считают, что потребитель не имеет технической возможности доказать факт отклонения от норм.
Поэтому для обращения к поставщику не нужны выводы приглашенных электриков или дополнительные обследования. Потребитель о просадках в сети может судить по косвенным признакам:
- лампы светят тускло или мерцают;
- электроприборы, особенно с защитой от перепадов напряжения, не включаются или прекращают цикл работы.
Важно! Просадка в сети может быть связана с плохим контактом на автомате. Эта неисправность может привести к полному обесточиванию дома и даже пожару
Поэтому искать причину, почему упало напряжение, нужно обязательно.
Общие организационные вопросы: что обсуждать с поставщиком электроэнергии
Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.
Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.
Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.
Как увеличить напряжение, если проблема в потребителе
Если в вашем доме неполадки с электричеством, нужно выяснить, почему падает напряжение в сети. Причины могут быть следующими:
- слишком маленькое сечение проводов;
- слабый контакт на участке электросети.
Если протяженность проводки превышает 100 метров, а сечение проводов составляет всего 16 миллиметров, будьте готовы к тому, что колебания на линии станут явлением обыденным и регулярным.
Небольшое (до 16 мм) сечение проводов может стать причиной падения напряжения в сети. Чтобы исправить ситуацию, придется менять проводку во всем доме
Если беда с контактом, то именно он оказывает дополнительное сопротивление для тока. Соответственно, до электроприборов ток доходит в меньшем объеме, чем должен. Выход здесь один: чтобы увеличить показатели, надо менять участок цепи, ликвидировать аварийные контакты.
Проводка в доме в порядке? Ищите проблемы вне здания на участке от опоры ЛЭП до строения:
- неправильное соединение проводов, отходящих от ЛЭП, с теми, что ведут к дому;
- неполадки с вводным аппаратом, который преобразует напряженность высоковольтных линий в пригодное для бытового использования.
В первом случае часто, хотя это и является нарушением требований безопасности, медные провода соединяют с алюминиевыми. Делать этого нельзя ни в коем случае. Иначе показатели тока будут колебаться в большую или меньшую сторону. Медные провода соединены между собой обычной скруткой, а не клеммами? Вот и причина того, что низкое напряжение меньше 220 в.
Если в неисправном состоянии сам вводный аппарат, а точнее, его выходы или входы, проверьте оборудование на работоспособность. Если оно вышло из строя, произведите срочную замену.
Напряжение в сети может падать из-за неисправного вводного автомата. Тогда агрегат нужно заменить на новый
Повышение постоянного напряжения
Общий принцип увеличения постоянного напряжения в произвольное число раз
Трансформаторный способ увеличения напряжения не может применяться в сетях постоянного тока. Поэтому при необходимости решения этой задачи используют более сложные устройства, в основу функционирования которых положена следующая схема: постоянный входной ток используется для питания генератора, с выхода которого снимают переменный сигнал. Переменное напряжение увеличивают тем или иным образом, после чего выпрямляют и сглаживают для получения более высокого постоянного.
Структурная схема такого преобразователя показана на рисунке 5.
Рисунок 5. Обобщенная структурная схема повышающего преобразователя
Отдельные разновидности схем отличаются между собой:
- формой сигнала, снимаемого с выхода генератора (синусоидальное или близкое к нему, пилообразное, импульсное и т.д.);
- принципом увеличения генерируемого напряжения (трансформатор, умножитель);
- типом выпрямления и сглаживания напряжения перед подачей его на выход устройства.
В продаже доступны микроэлектронная элементная база, которая позволяет собирать преобразователи данной разновидности при наличии даже начальных навыков радиомонтажника.
Умножители
Умножители применяют в тех случаях, когда из переменного входного напряжения нужно получить постоянное, которое в кратное количество раз превышает входное.
Существует большое количество схем умножителей. Одна из них показана на рисунке 6.
Рис. 6. Принципиальная схема умножителя
Коэффициент умножения можно нарастить увеличением количества каскадов.
Рис. 7. Еще пример: умножитель в 6 и 8 раз
Рис. 8. Учетверитель напряжения
Общее для таких схем:
- мостовой принцип реализации для увеличения общего КПД устройства;
- использование конденсаторов для накапливания заряда;
- применение диодов как элемента выпрямления.
