Возможно ли сделать из 220В 380В
На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.
Подключение двигателя
На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.
Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности
Многих обывателей, не изучавших особенности преобразования электрического тока, волнует вопрос, как из 380 вольт получить 220 вольт и наоборот, какие типы переходников необходимо при этом использовать? Cовременный рынок электротехники предлагает массу устройств для преобразования напряжения. В зависимости от мощности подключаемого оборудования, каждый потребитель может выбрать как простой бытовой инвертор, так и высокотехнологичную промышленную установку.
Вам это будет интересно 1 кв — сколько это ватт
Безвинтовой способ крепления
Это самое современное и удобное соединение, потому что оно экономит время электрика, сокращает трудозатраты и позволяет исправить ошибку при подключении.
Сначала зачищается кабель, если требуется. К сведению – производятся розетки, где изоляцию снимать не нужно, она пробивается специальным острым зажимом. Затем провод помещается в гнездо, согласно схеме розетки 380 вольт. Следующим этапом будет одновременное нажатие рычажка и проталкивание жилы под зажим, а затем нужно просто отпустить ручку для фиксации провода. Потом надо проверить прочность соединения, подергав кабель.
Есть модификация розеток, где вместо рычажков на каждом контакте имеются отверстия под плоскую отвертку. Тогда, помещая провод в гнездо, следует вставить в паз отвертку с плоским жалом, а затем поднять ручку инструмента вверх. В этот момент произойдет прорезание изоляции. Останется только вынуть отвертку и проверить прочность контакта подергиванием кабеля.
Подключение розетки с тремя фазами
Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.
Порядок действий:
- Вскрываем розетку, вводим кабель.
- Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
- Прокладываем кабель, закрепляем его во внутренней части розетки.
- Загодя подготавливаем крепление розетки. Закручиваем винты.
В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

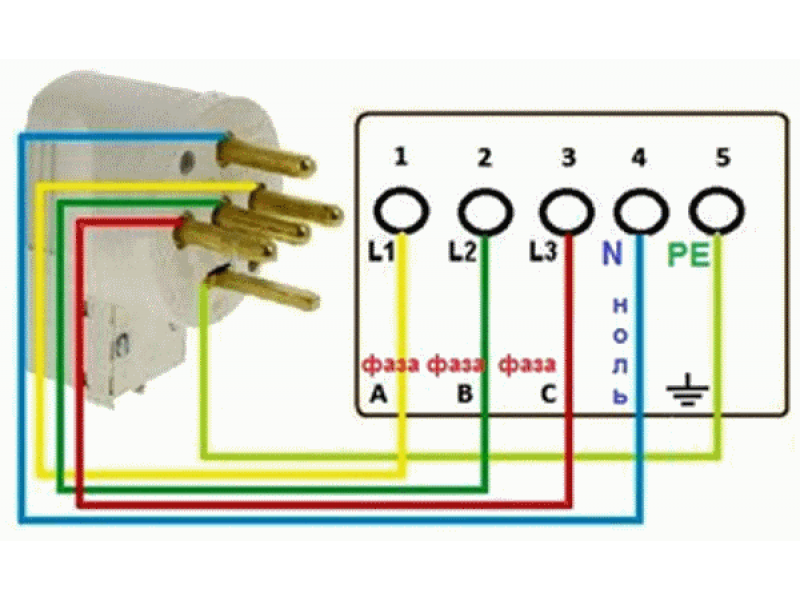

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».
Схема подключения трехфазной розетки «Legrand»

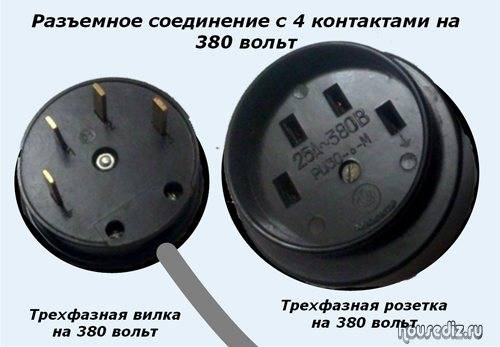

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.
Вилка подключается следующим образом:
- Разбираем вилку, направляем в нее гибкий кабель.
- Подключаем жилы фазы, нуля и защиты к штырькам.
- Фиксируем кабель, закрываем вилку.

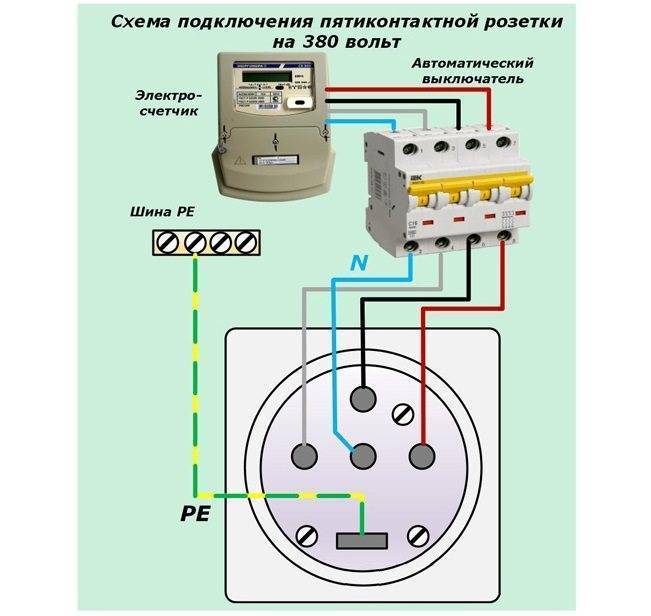

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.
Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.
Подключение трехфазной розетки к автомату
Гнезда могут располагаться в разных местах
Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля
3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.
Советы опытных электромонтажников
Классификация степеней защиты
Трехфазные розетки требуется внимательно выбирать и устанавливать. Необходимо руководствоваться несколькими основными моментами. Первое – сила тока. Существует три типа – на 16, 32 и 64 А соответственно. Нужный подбирается, исходя из планируемой нагрузки.
Класс защиты показывает степень устойчивости розетки к влажности, пыли, грязи. Пометка IP и цифры – чем больше значение, тем лучше, особенно при наличии влаги в помещениях: ванные комнаты, бани, подобное.
Дополнительный момент – способ установки. Розетку можно закрепить на стене (накладные) или штробить отдельное гнездо (скрытые). При этом тип устройства отличаются существенно.
Количество соединительных контактов – четыре, пять, семь – зависит от используемой схемы электропроводки и нужного уровня надежности сети
Особое внимание уделяется способу крепления – безвинтовые могут оказаться некачественными, одноразовыми
Установить и подключить трехфазную усиленную розетку можно самостоятельно, если ознакомиться с основными требованиями и соблюдать правила безопасности при работе с электричеством. Чтобы облегчить замену точки питания, лучше выбрать классическую модель, в противном случае придется менять каждую в комнате или заранее приобретать дополнительные. Дизайн и расположение входящих групп индивидуально, на работоспособность не влияют.
Пошаговая инструкция по установке розетки с 4 контактами

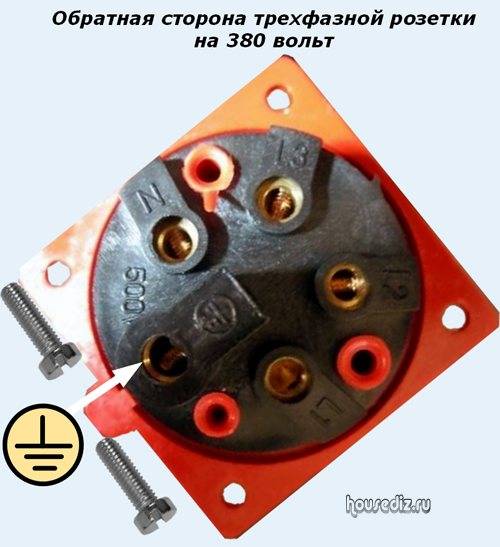

Расположение контактов – вид сзади
Правильная установка позволит избежать непредвиденного прерывания подачи электроэнергии, соединения проводов между собой. Инструкция:
Обесточить линию – главное при работе с электричеством
Важно проверить наличие тока непосредственно перед установкой специальным индикатором (омметр или подобное).
Разноименные фазы подключить на контакты L1, L2 , L3 – можно в произвольном порядке.
Для микроконтакта на заземление используется отметка на панели – здесь закрепляют заземляющий провод.
Причины возникновения ОУГ
Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.
Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно–изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.
В чертеже много элементов, особенно это касается строительных чертежей. Масштабы обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.
При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.
Алгоритм распределения нагрузки по трем фазам
Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.
Общий порядок группировки нагрузки на автоматы
Таблица степеней защиты
Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:
- Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
- Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
- Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
- Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
- Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.
Устройство и схема трехфазной розетки
Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

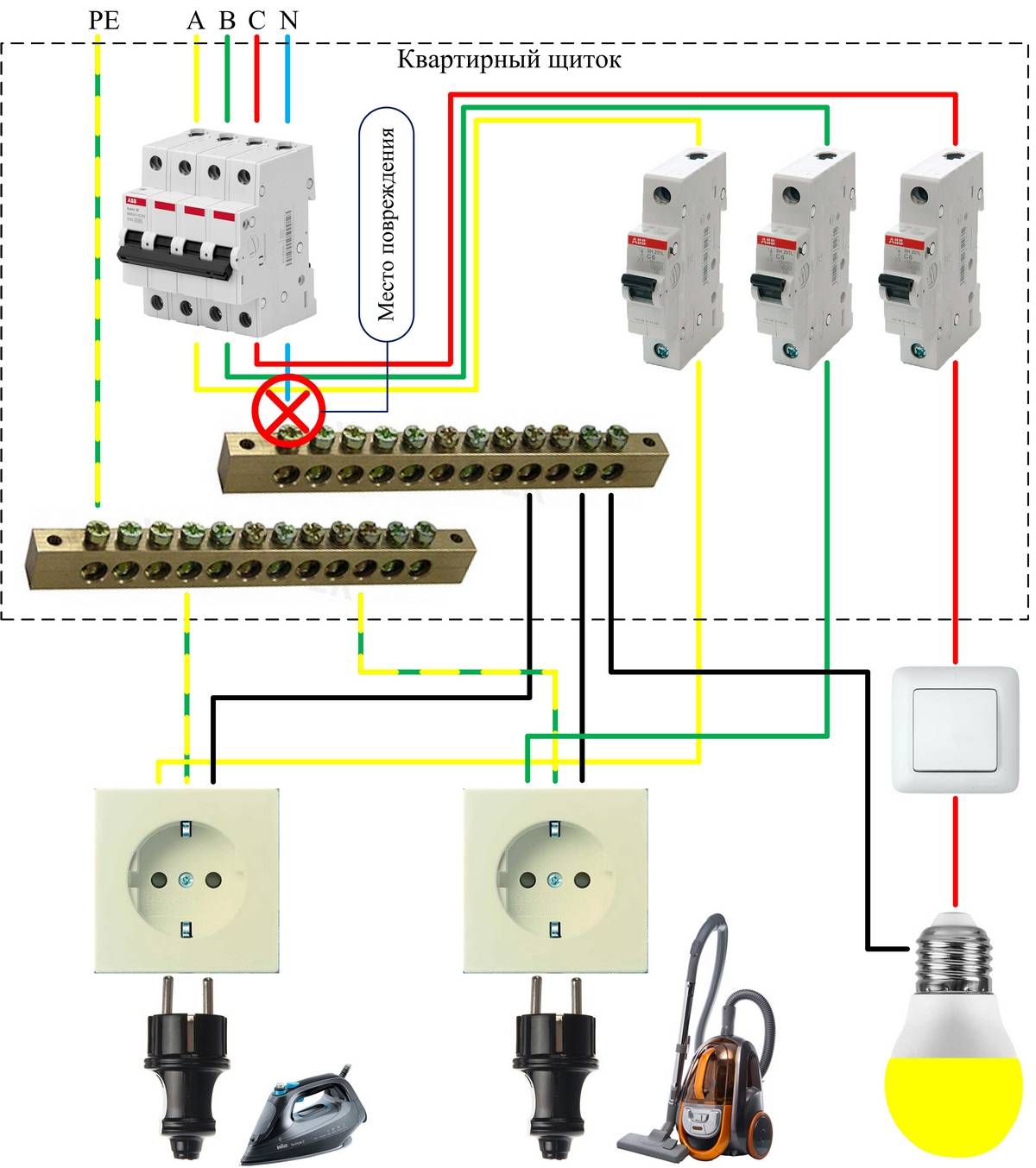

Пример трехфазной электросхемы в доме с сетью 380 вольт
На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.
Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.
Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.
Особенности устройства
В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.
Основные элементы конструкции:
- основание устройства;
- сам механизм электророзетки;
- защитная крышка приспособления;
- уплотнительное колечко, оснащенное внутренним отверстием на 2 см.
Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:
- Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
- При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
- Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.
Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.
Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.
Разновидности
Все устройства делятся на несколько классов по следующим параметрам:
- Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
- Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
- Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.
Способы подключения
Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.
Основа любого соединения — кабель
Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм
Толщина провода с заземлением должна быть 6 мм
Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.
Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы. Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев
Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.
Четырехпроводные сети
Монтаж проводов начинается с разбора корпуса. Коммутат орная розетка на 380 вольт имеет 4 контакта , три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.
Пятипроводные сети
При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.
Читать также: Ударная дрель шуруповерт dewalt
Подключение трехфазной розетки
Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.
Подключаем трехфазную розетку на 380 вольт самостоятельно
Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)
Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль
Какие розетки применяются при подключении электроприборов на 380 вольт
В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:
- Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
- Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.
Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.
Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование
Общие положения подключения для всех типов трехфазных розеток
При установке трехфазной розетки необходимо:
- Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
- В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
- Присоединить ноль к контакту с обозначением N.
- Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).
В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.
Подключение розетки типа PC32
Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.
Подключение розетки типа 115 (125) 3P+PE+N
Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.
Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.
Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.
Услуги
Мы оказываем комплексные услуги по электроснабжению объектов. Работаем как с частными лицами, так и с организациями: (Производства, склады, автозаправки, торговые центры, частные дома, дачи, квартиры, пенсионеры). Выполняем большие и маленькие проекты от 2000 рублей.
Области применения
Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.
Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.
Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.
Требования к установке и подключению штепсельных розеток
При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:
- В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
- В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
- В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола. статью: → «Высота установки розетки и выключателя».
Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:
| Материал, из которого изготовлена токопроводная жила | Минимальное сечение, мм2 |
| Медь | 1,5 |
| Алюминий | 2,5 |
Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).
- При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
- При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.
Требования электробезопасности
Для обеспечения безопасного выполнения работ, перед их началом и в процессе производства, требуется выполнять важные требования:
1) Следует купить в ближайшем магазине строительных материалов следующие инструменты и комплектующие:
— отвертку-пробник с показанием значения сетевого напряжения или с простой диодной индикацией наличия нагрузки. Выбор типа инструмента зависит от субъективных предпочтений, но для бытовых целей достаточно простой индикации при помощи диода, встроенного в рукоятку.
— изоленту ПВХ двух или трех разных расцветок, в зависимости от количества проводов (двухфазная сеть или есть нейтраль);
— пассатижи и кусачки среднего размера с изоляцией ручек;
— пассатижи для зачистки проводов являются атрибутом электрика и приобретение их необходимо при объемных работах с электропроводкой. В домашних условиях зачистку вполне можно выполнить перочинным ножом.
2) Перед началом производства работ определить пакетный выключатель в щитке, отвечающий за подачу электричества к ремонтируемому быстроразъемному соединению, и вырубить его, либо обесточить всю квартиру.
3) Работы необходимо проводить в светлое время суток по причине отключения подачи электричества и невозможностью воспользоваться стационарным освещением в месте производства работ. Альтернативой может стать применение переносного источника освещения (фонарика), лучше всего в налобном исполнении.
4) Перед началом работ убедиться в отсутствии воды на полу, стенах и в пределах досягаемости, а при наличии – вытереть все насухо, в том числе собственные кожные покровы и особенно руки.
5) Проверить отверткой-пробником отсутствие напряжения в разъеме или на клеммном зажиме выключателя – при отсутствии приступить к демонтажу/монтажу устройств.
Распространенные ошибки при выполнении монтажных работ
Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:
- Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
- Не правильно подобрана марки и сечение питающего кабеля;
- Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
- При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
- Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.
