Как подключить люстру с тремя проводами

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

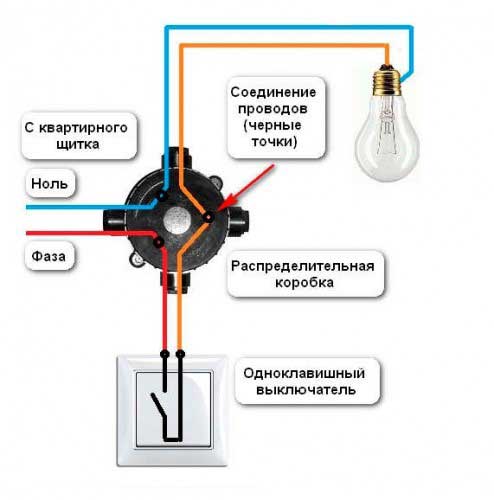

Cоединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

1. Нулевой провод люстры подключить к нулевому проводу на потолке.
2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Подготовка к подключению

Перед началом работ надо накрепко усвоить принципы безопасной работы:

• любой электромонтаж проводится при отключенном напряжении;
• наличие напряжения проверяется непосредственно в месте выполнения работ, так как ошибочно может быть отключен не тот выключатель.

Индикатором можно точно определить провод под напряжением

Можно лишь кратковременно подавать питание на схему для нахождения фазного провода.

В остальном подготовительные работы сводятся к:

• укорачиванию выходящего из потолка кабеля до нужной длины;
• снятию внешней оболочки кабеля на необходимом участке;
• зачистке концов проводов от изоляции.

После этого можно начинать работы по подвешиванию люстры и подключению ее к сети 220 вольт.

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля.

Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

• При включении будут загораться все лампы;
• Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
• В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить. Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

• Синий – ноль N.
• Коричневый – фаза L.
• Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

С чего нужно начинать?

Для начала нужно помнить про возможность электрического поражения. Поэтому подключение нужно проводить при обесточенной электросети помещения. Когда сеть под напряжением, то к оголенным проводникам и металлическим предметам, с которыми они имеют контакт, голыми руками (ну и другими частями тела) нельзя притрагиваться. Можно это делать лишь правильно удерживаемыми руками (за изолированные части прибора) щупом-индикатором, пассатижами с пластмассовыми ручками, отверткой с изоляционной рукояткой.

Конструкция кабелей: а – двухжильный кабель, б – трехжильный кабель, в – четырехжильный кабель, где 1 – жила токопроводящая, 2 – жила нулевая, 3 – изоляция, 4 – экран, 5 – изоляция поясная, 6 – заполнитель, 7 – экран изоляции, 8 – оболочка, 9 – броня, 10 – защитный покров.

Сначала определяем, сколько жил у кабеля, который проходит в потолке к месту крепления осветителя. Их может быть: 2 – это характерно для старых построек, 3 – для тех, которые поновее, 4 – для новых.

Две жилы только питают люстру, которая управляется одноклавишным выключателем, не имея возможности менять яркость свечения светильников люстры, разве что такая функция предусмотрена устройством выключателя-диммера (диммер, от английского to dim – темнеть).

Три жилы питают две группы светильников люстры, которые могут включаться одновременно или по очереди. Они обычно управляются двухклавишным выключателем. Таким образом, получается три уровня освещения: 1 – когда светит меньшая часть светильников люстры, 2 – когда включена их большая часть, 3 – когда включена вся люстра.

Четыре жилы – это те же три, но с возможностью четвертой заземлить металлические части потолочной люстры. Для этого по потолку подводится заземляющий провод с изоляцией желто-зеленого цвета.

При построении новых помещений или капитальном ремонте с целью получения большего количества режимов освещения можно проложить в потолке 5, 6 или даже 7 жил в кабеле. При этом нужно сразу определиться с выключателями, каким они будут: трех-, четырех- или пятиклавишные (нынешний рынок изобилует разнообразной электрофурнитурой).

Тестер напряжения используется для проверки напряжения переменного и постоянного тока.

Вот приблизительный список инструмента и материалов, которые могут понадобиться, чтобы подключить светильники:

• отвертка;
• щуп-индикатор (220 V);
• соединительные колодки (винтовые клеммные зажимы);
• разветвительные коробки;
• люстра;
• провода;
• выключатели или диммеры;
• моток изоляционной ленты или полимерные колпачки.

Подключение производить лучше с помощью контактно-соединительных колодок с винтовым зажимом.

Подключение лучше производить с помощью соединительных колодок, но при их отсутствии можно просто скручивать оголенные проводники пассатижами, а после помещать их внутрь полимерных колпачков или же туго обматывать изолентой. Скручивать провода нужно так, чтобы они тесно обвивали друг друга, а не наматывался один вокруг другого.

При скручивании проводов необходимо учитывать материал их жил. Желательно, чтобы он был одинаковым (медь-медь, алюминий-алюминий). В противном случае они очень быстро окисляются, начинают обгорать, а тогда контакт пропадет. Когда никак нельзя по-другому, тогда место скрутки следует плотно покрыть водонепроницаемым лаком (можно даже воспользоваться женским лаком для ногтей). Но лучше медный провод предварительно залудить (покрыть слоем припоя), тогда и подключение будет надежное.

Подключение к двойному выключателю

При наличии в схеме освещения двухклавишного выключателя из потолка выходят три, а при наличии заземления четыре провода. После включения на двух из них появляется фазное напряжение, оставшиеся проводники являются нейтральным N и заземляющим РЕ.

К таким выключателям присоединяются люстры с несколькими лампами, соединёнными в две группы. Поэтому при подключении светильника к двухклавишному выключателю прежде всего нужно найти общий провод. В данной ситуации возможны несколько вариантов соединения:

• Снаружи на клеммнике. В этом случае общей является клемма с количеством проводов, равной сумме проводников на двух остальных клеммах.
• Соединение отсутствует, а из светильника выходят пары проводов. Перед монтажом необходимо взять по одному проводу из каждой пары и соединить вместе. Оставшиеся нужно разделить на две группы.
• Внутри светильника. Для того чтобы найти общий провод необходимо использовать тестер или прозвонку. Общий провод соединяется со всеми патронами.

Перед подключением светильника необходимо найти провода, идущие к выключателям. При правильном монтаже электропроводки от коммутационных устройств должна приходить фаза, поэтому для поиска этих проводников достаточно иметь индикаторную отвёртку:

1. отключить питание линии;
2. зачистить и развести концы проводов;
3. включить питание и выключатель;
4. при помощи индикаторной отвёртки найти “фазные” провода;
5. снова отключить автоматический выключатель;
6. присоединить найденные провода к группам ламп, а оставшийся конец провода подключить к общему выводу;
7. подать в линию напряжение и проверить работу светильника.

При наличии в электропроводке заземления поиск такого провода производится так же, как при подключении люстры к одноклавишному выключателю.

Вывод

При монтаже и ремонте электропроводки кроме розеток и автоматов необходимо подключать осветительные приборы.

Подводя итоги можно сделать вывод, что при подключении люстры правильность расположения фазного и нулевого провода важно лишь при управлении освещением через двух- или трехклавишный выключатель.Проблема, которая здесь может возникнуть – не рабочая одна из групп светильников.При подключении люстры через одноклавишный выключатель нет разницы, куда подключается фаза и ноль. Несмотря на то, что для самой лампочки не имеет значения, какой из проводов является фазным, неправильное подключение этих устройств может привести к различным негативным последствиям

Несмотря на то, что для самой лампочки не имеет значения, какой из проводов является фазным, неправильное подключение этих устройств может привести к различным негативным последствиям.

Самостоятельный монтаж светильника доступен даже начинающему электромонтёру или домашнему мастеру. Для предотвращения аварии и надёжной работы ламп необходимо знать, что будет, если перепутать фазу и ноль при подключении люстры, а главное, соблюдать все требования ПУЭ и ПТЭЭП.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Поэтому далее рассмотрим, как же правильно провести подключение люстры.

Если из потолка торчит три провода

Как подключить люстру к выключателю, если из потолочной щели выводится три провода? Тут есть 2 случая: когда у люстры 2 выходящих провода или их 3. Рассмотрим способы соединения люстры с выключателем в каждом из случаев.

А из люстры только два

В этом случае нужно произвести подключение люстры к одинарному выключателю, поскольку производителем было задуман только один вариант работы: все лампы включены. Тогда вторую фазу, выглядывающую из потолка, нужно тщательно изолировать. А схема подключения будет выглядеть как в рассмотренном выше примере.

Если у вас двухклавишный выключатель, то можно найти выход:

1. Разберите корпус люстры, чтобы добраться до центрального стержня, в котором заключен двухжильный провод;
2. Замените двухжильный кабель трехжильным. Можно поступить иначе: просуньте третий проводок, не вынимая двухжильного. Но у него должно быть такое же сечение;
3. Соберите корпус назад.

Теперь из люстры выходит не два, а три провода. А как подсоединить люстру с тройкой проводов к потолку с таким же количеством жил в кабеле, рассмотрим ниже.

И из люстры тоже три

Схема подключения люстры с двойным выключателем заключает отличие в том, что от ламп провода разделяют на две группы. Из потолка же выходит два фазных провода, один – для первой, другой – для второй группы люстровых ламп. А ноль подсоединяется каждой из групп. Такой способ подключения позволяет эксплуатировать люстру в трех режимах:

• Неяркий (включена клавиша, соединяющая меньшую группу);
• Умеренно яркий (включена клавиша, соединяющая большую группу);
• Яркий (включены обе клавиши выключателя, светит каждая из групп лампочек).

При этом в каждой группе должна быть хотя бы одна лампа. Это значит, что схема подходит для люстр с 2, 3, 4 и даже с 5 лампами и более. В каждой группе может быть произвольное число ламп.

Схемы подключения люстры с различным количеством ламп

На рисунке выше показано, как можно произвести подключение пятирожковой люстры к двухклавишному выключателю. Но это не единственный вариант исполнения: в первой группе можно было оставить одну лампу, а оставшиеся 4 штуки соединить во вторую секцию.

А вот пример подключения люстры с 3 лампами. А рядом – с двумя. Можно разбрасывать лампы по группам в произвольном порядке – вот главное, что нужно понять.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами, когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

1. Выключаем с помощью автомата освещение в выбранной комнате.
2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
4. Убираем руки от проводов и подключаем напряжение.
5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
10. Заизолировать места соединения.

Перейдем к выключателю.
Теперь надо:

1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
4. Включить напряжение.
5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.
