Надежная деревянная приставная лестница своими руками: чертежи

Инструкция по изготовлению лестницы из бруса

Технология несложна, но стоит внимания, если вы твердо намерены обзавестись подобной конструкцией для загородного дома. Перед работами все элементы, предназначенные для деревянной приставной лестницы, хорошо просушиваются. Для удобства пользования и эстетичности внешнего вида конструкции материал для нее рекомендуется отшлифовать наждачной бумагой.

• Сооружение конструкции. Главные требования: балки под опоры должны быть равной длины, отрезы дерева не должны иметь повреждений в виде сколов, глубоких трещин, вспучиваний. Один край тетивы подпиливается таким образом, чтобы при установке на землю лестница располагалась под углом в 60, максимум в 70 градусов. Если конструкция будет более крутой, работать на ней придется с применением страховки. укладываются на ровный участок земли таким образом, чтобы с одного края будущей лестницы расстояние между брусьями было 65 см, а с другого – 40. Элементы следует зафиксировать в нужном положении, чтобы в дальнейшей работе не возникло проблем.
• Изготовление зазубрин. От нижней части лестницы делается отступ в 35-40 см. Начиная с этого места, делается разметка по всей длине бруса для тетив с шагом в 30 см. По меткам делается запил с глубиной в 2 см. На 5 см выше запила ставится стамеска или топор, наклоненный под 30 градусов. Инструмент забивается до получения скола.
• Ступени. Для их получения брус с сечением 40х25 мм распиливается на нужное количество отрезков в 60 см длиной. Пусть вас не смущает, что они слишком велики для верхних ступеней: на конечном этапе лишнее будет спилено. Просто нарезать равные бруски проще, чем вымерять нужную длину для каждого фрагмента лестницы.

Лишнее на изделии можно спилить позже

• Сборка. Каждая ступень прикладывается к сделанному ранее пазу на и фиксируется на нем гвоздями либо шурупами.
• В каждом брусе под нижней и верхней ступенями насквозь просверливаются отверстия с диаметром в 10 мм. В них вставляются шпильки, оснащаются шайбами и притягиваются гайками.

Под конец ножовкой снимается избыточная длина ступеней – и приставная лестница в первом приближении готова.

Обработка дерева продлит срок службы лестницы

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома  рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

• Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
• Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

• Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
• Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Простейшая приставная деревянная лестница своими руками

На начальном этапе строительства частных домов и коттеджей, а иногда и в других непредвиденных обстоятельствах требуется быстро изготовить из подручных материалов приставную деревянную лестницу. В этом случае от лестницы требуется в первую очередь её прочностные качества, даже в ущерб внешнему виду.

Для быстрого изготовления деревянной приставной лестницы используют стандартные пиломатериалы хвойных пород (сосна, ель) следующих наименований:

Для снижения веса лестницы и увеличения прочности желательно чтобы пиломатериал был сухой. Кроме этого он не должен иметь сучков, особенно сквозных, косослойности и трещин.

Для ступеней используем обрезную доску сечением 100×25 мм, что дает возможность закрепления ее с каждой стороны двумя гвоздями или саморезами (лучше).

Для тетив – длинных боковых брусков, используем, в зависимости от длины лестницы, следующие пиломатериалы:

• При длине лестницы до 2-х метров – брус 50×50 мм;
• До 3,5 метров – 100×25 мм (на ребро);
• До 6 метров — 100×50 мм (на ребро).

Определение необходимой длины приставной деревянной лестницы

Зная точку, где должен находиться верхний край лестницы, измеряем расстояние по вертикали до пола (земли). Так как приставная лестница ставится не вертикально, а под углом 60-80 градусов, то есть она как бы является гипотенузой, к измеренному значению прибавляем 30-50 см в зависимости от ее длины.

Этапы изготовления приставной деревянной лестницы

1. В зависимости от длины лестницы берем 2 бруса необходимого сечения (см. выше) и отпиливаем их в размер.
2. На отпиленных в нужный размер боковинах производим разметку для ступеней с шагом 30-40 см.
3. Опытным путем доказано, что для проведения каких-либо работ с лестницей, ее ширина должна быть не менее 50 см. А значит длина ступеней, с учетом выпуска на 5 см с каждой стороны, будет равна 60 см. Это делается для того, чтобы не происходило растрескивание концов ступеней в результате присоединения их к тетивам гвоздями или саморезами.
4. Если ширина лестницы у нас будет одинакова 50 см. (вверху и внизу), то из досок сечением 100×25 мм нарезаем ступени длиной 60 см. в необходимом количестве.
5. На ровном месте укладываем боковины (тетивы) параллельно, чтобы расстояние между ними было 50 см.
6. Чтобы исключить косину лестницы, шнуром или рейкой измеряем диагонали между противоположными концами боковин – они должны быть равны. Если нет, то сдвигаем боковины в ту или другую сторону, при сохранении размера 50 см между ними.
7. Гвоздями, по 2 с каждой стороны, длиной 70 мм или саморезами соединяем ступени с боковинами. Лестница готова!
8. Рекомендуется также покрыть лестницу составом для защиты от воздействия окружающей среды, чтобы лестница служила в хозяйстве дольше.

Такую лестницу может быстро сделать любой желающий, а специалист на ее изготовление тратит от 20 до 40 минут в зависимости от длины. От длительной эксплуатации приставной деревянной лестницы, она может «разболтаться». В этом случае её расшивают по диагонали боковин отрезком доски.

• Рубрики: Инструменты
• Метки: приставная лестница

Оставить комментарий или два

Copyright 2014 – Сделай сам! – сайт о том, что можно сделать своими руками.

Инструменты и материалы

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

• пила;
• саморезы;
• шуруповерт;
• рулетка;
• антисептик;
• клей по дереву;
• башмаки из резины для упора.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Периодичность испытания лестниц и стремянок

Порядок испытания любых видов лестницы и сроки проведения технического освидетельствования регулируется нормами и актами, а также внутренними правилами. Периодичность проверки раздвижных лестниц равняется одному году, деревянные лестницы и подвесные веревочные лестницы необходимо проверять каждые полгода.

Также периодичность проверки зависит от ремонта лестницы:

1. Если металлическая лестница подвергалась капитальному ремонту, ее также подвергают испытанию. Проверка после мелких ремонтов, таких как ошкуривание, покраска, и т.д. не производится.
2. Проверку лестниц, в том числе и переносных, проводит, как правило, специалист фирмы на специальном оборудовании после визуального осмотра. Если нет такой возможности, то проверку осуществляет инженер охраны труда. Если такой должности нет, то назначается человек, ответственный за проверку оборудования, проведший специальное обучение.

Непосредственно проверка лестниц перед выполнением каких-либо работ выполняется силами работника, который должен убедиться, что техника исправна, это выполнятся путем визуального осмотра.

Вид конструкции

Внешне приставная лестница представлена в виде неразборной конструкции. Это значит, что для ее изготовления не понадобится каких-либо дополнительных крепежных элементов или шарнирных механизмов. В отличие от лестниц-трансформеров, такая модель не предназначена для разных положений и устанавливается строго вертикально под углом 60-75 градусов.

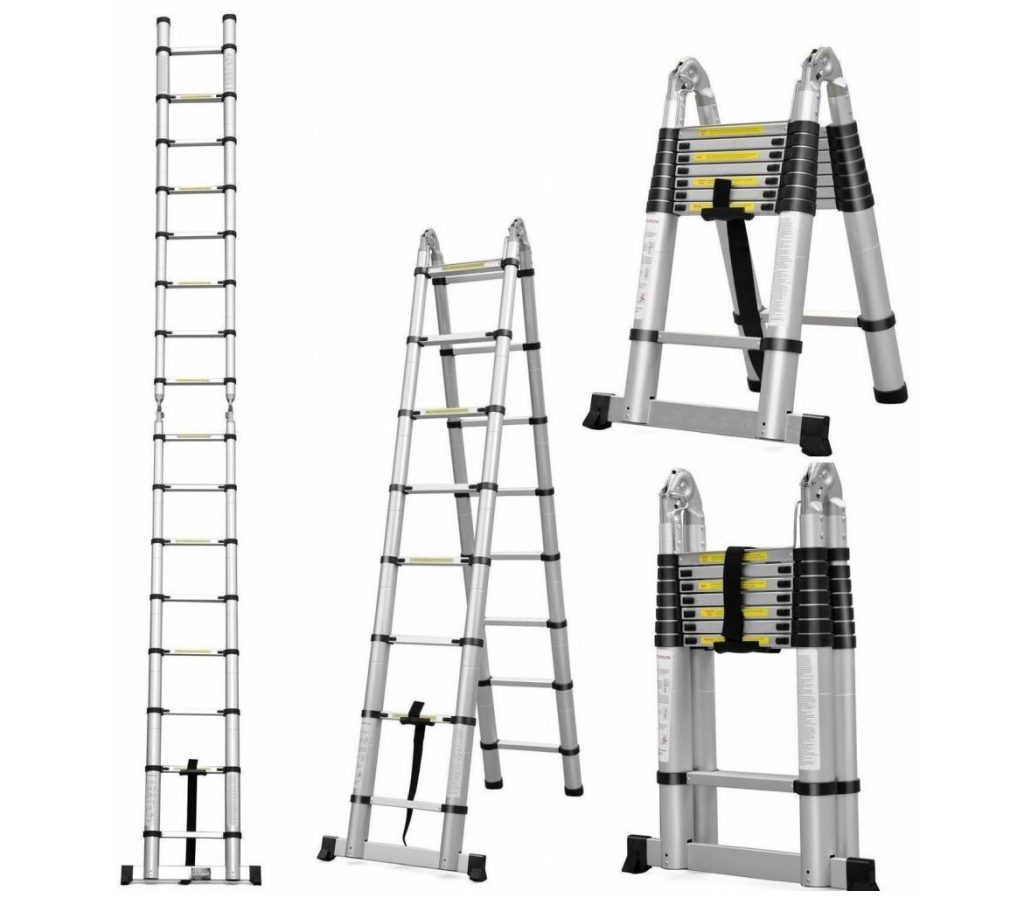

Переносная алюминиевая модель – отличная замена деревянной простой лестнице, но обойдется вам недешево. Чтобы сэкономить, стоит все-таки попробовать самостоятельно сделать лесенку из дерева. На изготовление простой модели не потребуется много времени или специальных знаний, достаточно лишь запастись небольшим перечнем инструментов, которые найдутся в каждом доме.

На видео: обзор многофункциональных лестниц-трансформеров.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

• СНиП 12 – 03 – 2001: Охрана труда в строительстве.
• ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
• ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

• Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
• Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
• Не допускается наклон волокон более 7%.
• Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

1. Деревянные лестницы не изготавливаются длиной более 5 метров.
2. На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
3. Тетивы должны связываться  перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
4. Минимальное сечение ступеней — 2х4 сантиметра.
5. Шаг ступеней не более 0,35 метров.
6. Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Требования безопасности

1. Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
2. Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
3. При опоре верхней части лестницы  на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Заключение

Как видите, изготовление приставной лестничной конструкции – очень простое, поэтому даже начинающий плотник сможет сделать её без особых усилий. Потратив немного времени, усилий и денежных средств, вы получите качественную и практичную лестницу, без которой не обойтись в хозяйстве.
