Демонтаж сплит-системы: стоит ли делать самостоятельно и как?

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем — это предотвратит их засорение.

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении

При транспортировке очень важно избежать тряски и ударов — для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

1. С наружного блока снимаются крышки.
2. После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
3. Отключаем провода, питающие компрессор и вентилятор.
4. Откручиваем крепления, удерживающие вентили и конденсатор.
5. Снимаем конденсатор, получая доступ к креплениям компрессора.
6. Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия — 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

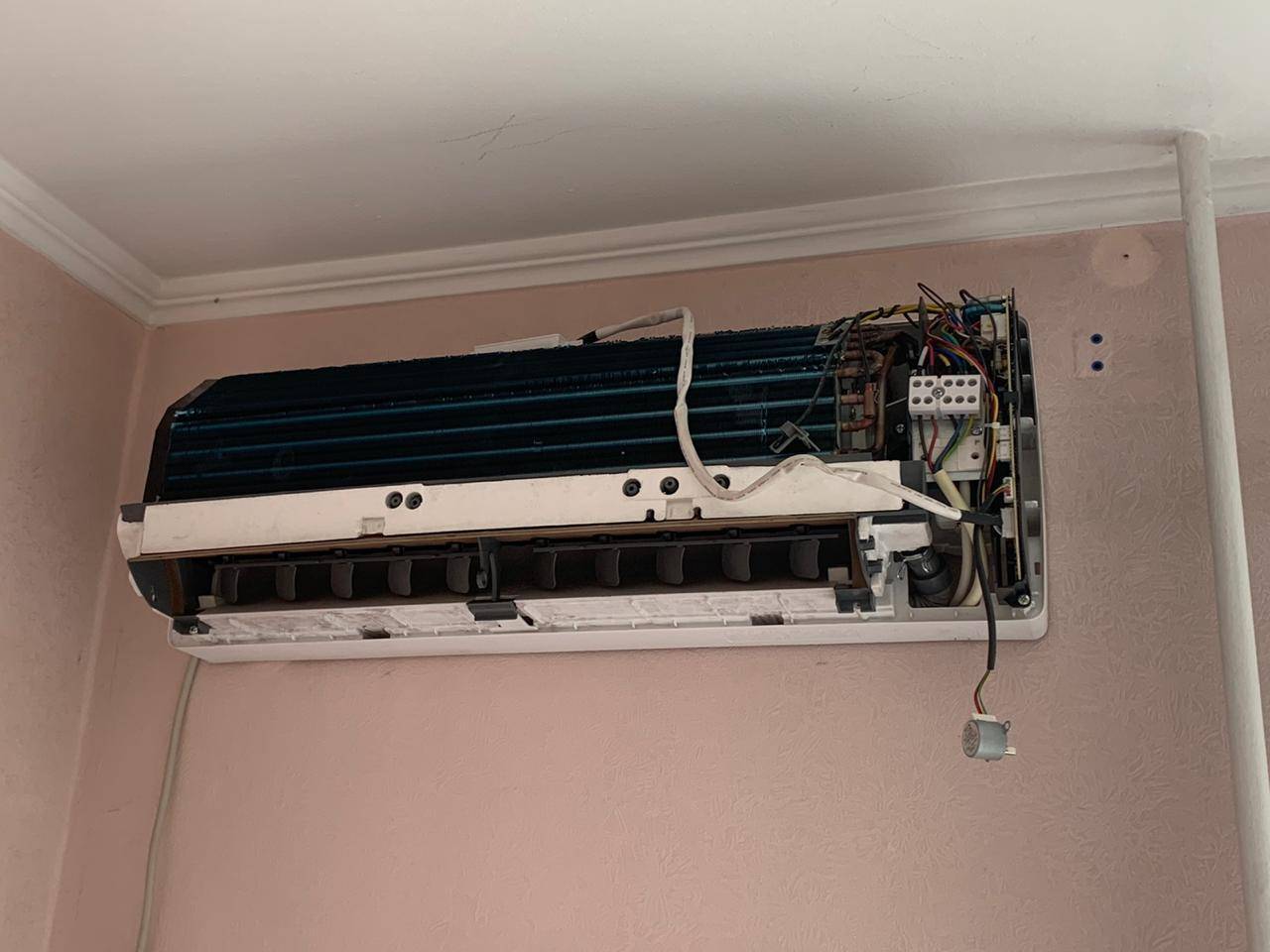

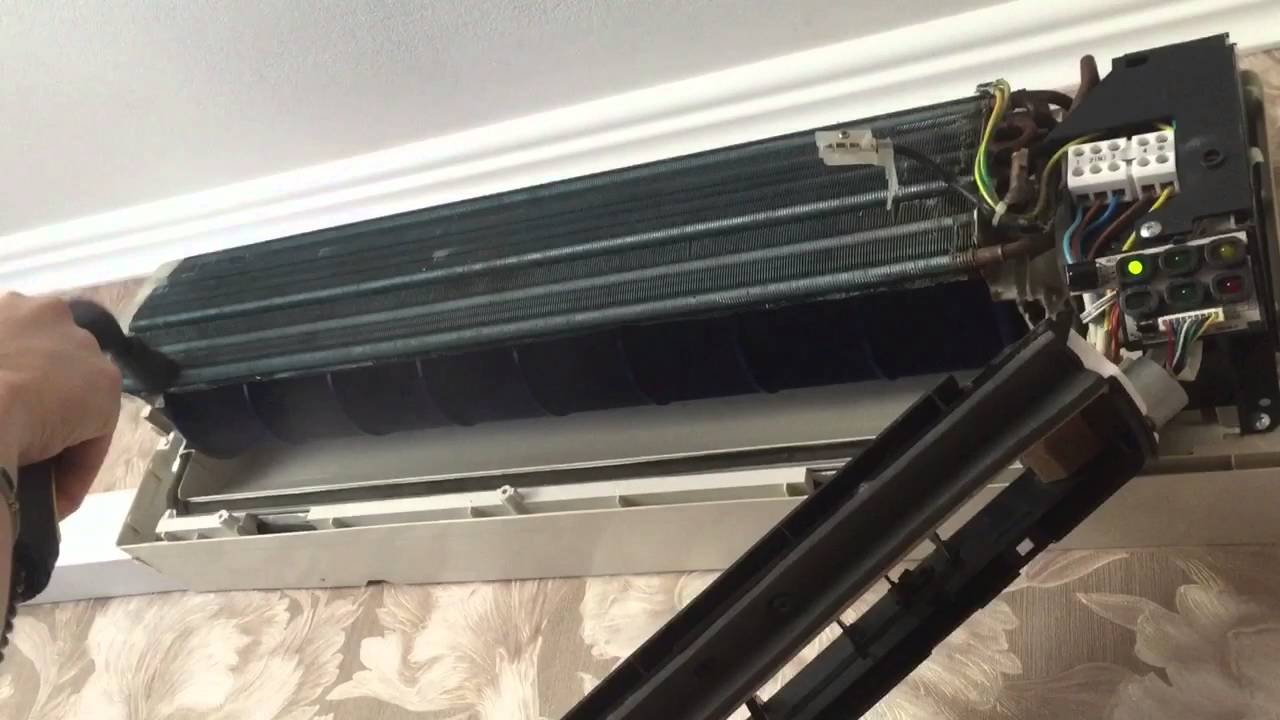

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций. Соблюдайте осторожность с защелками!

Соблюдайте осторожность с защелками!

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Снятие сплита пошагово

Блок снаружи

Демонтаж внешнего блока кондиционера — сложное и опасное дело. В домашних условиях не рекомендуется заниматься демонтажем самостоятельно, если наружный блок кондиционера установлен на высоте более двух-трех метров от уровня земли.

Если вы уверены в своих силах, прочтите инструкцию, как отсоединить наружный блок:

С помощью гаечного ключа открутите крепления, соединяющие штуцеры и медные трубки. Аккуратно разогните их в сторону. Закройте все отверстия с помощью малярной ленты, чтобы в них не попала пыль и грязь. Также в наружном блоке можно не снимать трубки, а просто откусить их и сплющить концы;

Далее необходимо отключить наружный блок от питания. Найдите на блоке крышку, закрывающую клеммы. Перед отключением проводов сверху наклейте малярный скотч и подпишите последовательность подключения, чтобы в будущем не пришлось вспоминать и ломать голову, куда подключать кабели. Отсоедините все провода;

Открутите крепление, соединяющее наружный блок и кронштейн, который закреплен на фасаде. Обычно это несколько гаек по периметру рамы. Аккуратно снимите блок с кронштейна.

Отключение старых внешних блоков для переноса на другое место (при переезде или продаже) сопряжено с опасностью для жизни. мы настоятельно не рекомендуем выполнять высотные работы, если вы не являетесь профессионалом в этом деле!

С темой демонтажа наружного блока кондиционера мы разобрались. Перейдем ко внутреннему блоку.

Блок внутри

На наружном блоке снятие кондиционера своими руками не заканчивается. Нужно также демонтировать внутренний блок. Эту работу можно выполнить в домашних условиях и даже в одиночку, но лучше все же воспользоваться помощью напарника.

Снятие блока начинается с его отключения от всех коммуникаций. В большинстве сплит систем все коммуникации подключаются к блоку в одном месте. Вы можете снять защитную пластиковую пластину и обнаружить место подключения.

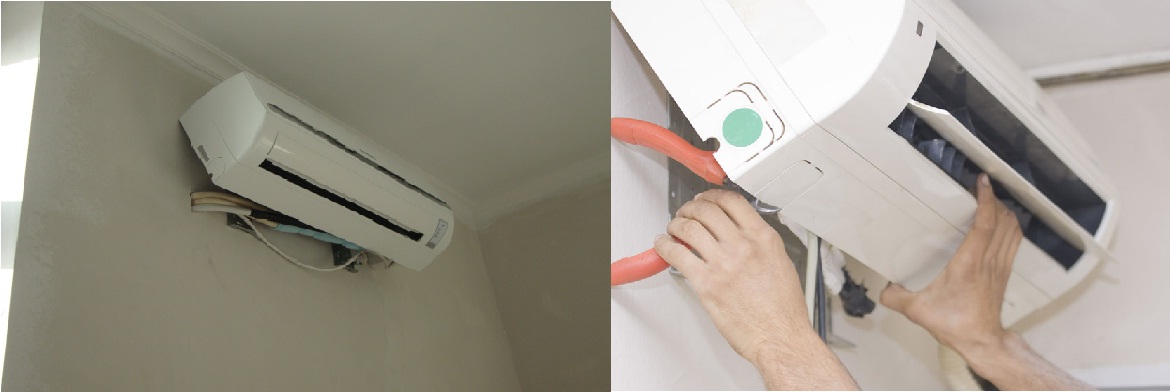

Проверьте, есть ли снизу блока защелки. Отщелкните их, аккуратно отодвиньте блок от стены и постарайтесь подцепить связку коммуникаций и извлечь ее наружу. Если защелки отсутствуют, нужно снять всю переднюю пластиковую панель и попробовать отыскать коммуникации.

обычно связка коммуникаций утеплена с помощью специального материала. Утеплитель нужно аккуратно разрезать ножом, но не до конца

Важно иметь возможность добраться до гаек, чтобы открутить их, при этом максимально сохранив целостность изоляции

Далее следуйте инструкции:

Открутите накидные гайки с помощью двух гаечных ключей. Открывшиеся концы трубок закройте с помощью малярной ленты, чтобы защитить их от попадания пыли и грязи. Либо трубки можно срезать и сплющить их концы;

Найдите место, где соединяется дренажная трубка и дренажный поддон. Аккуратно срежьте трубку. Не стоит делать это в случайно выбранном месте. Иначе потом будет сложнее соединять их вместе при повторном монтаже кондиционера;

Отключите питание и все электрические провода. Предварительно наклейте сверху малярный скотч и подпишите последовательность подключения кабелей, чтобы потом вам было удобнее монтировать аппарат на новом месте;

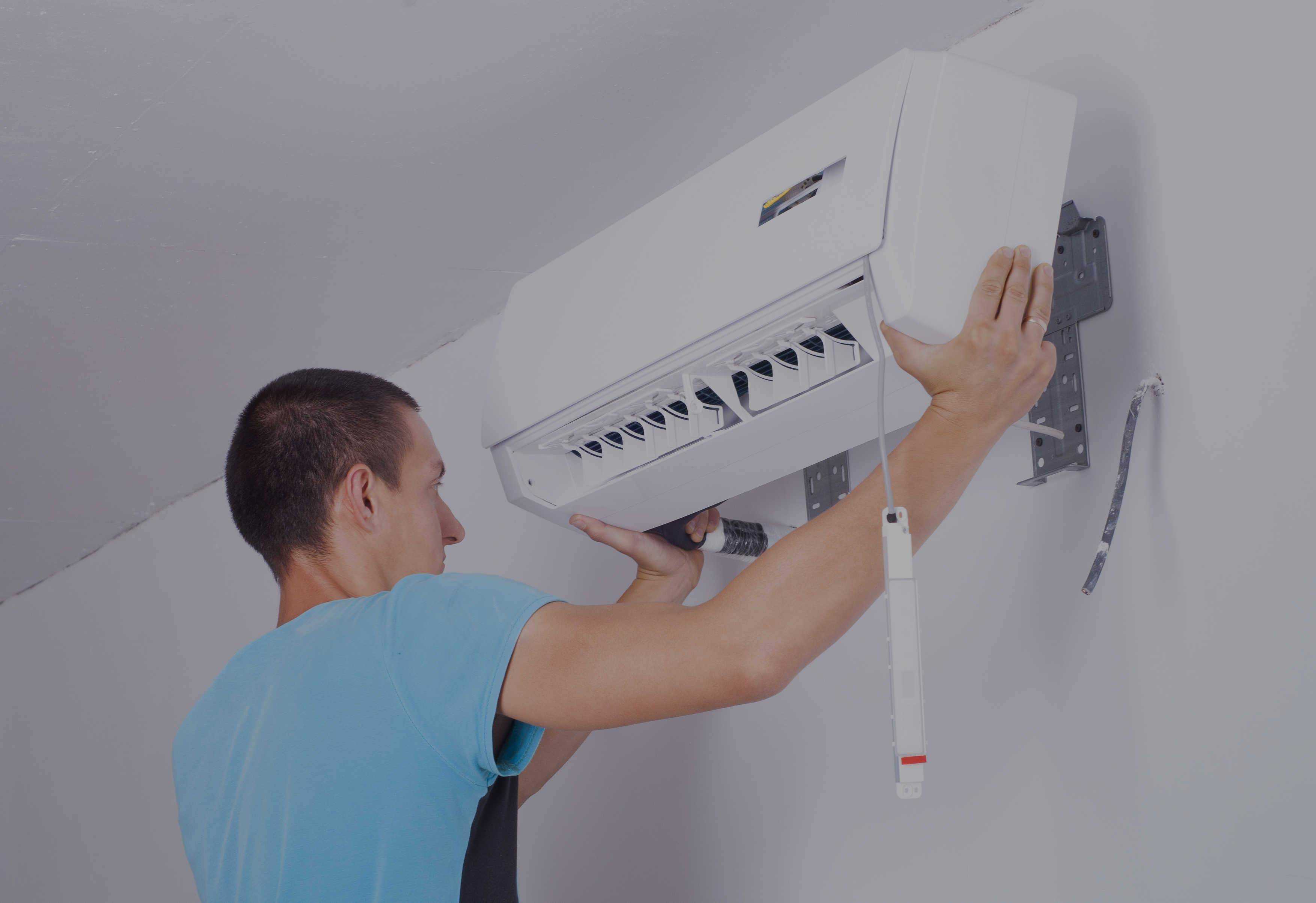

После отключения коммуникаций аккуратно снимите блок со стены, отщелкнув остальные защелки или открутив крепления. Блок лучше снимать вдвоем, в одиночку эту работу выполнить сложнее;

Снимите со стены монтажную пластину.

Учтите, что внутри домашнего кондиционера есть дренажный поддон, который может оказаться переполненным. Его необходимо аккуратно извлечь и очистить, чтобы была возможность потом поставить аппарат на другое место и не тратить время на дополнительную очистку.

Теперь постарайтесь собрать все детали воедино на полу, чтобы блок было удобнее перевозить и устанавливать на новом месте. Не забудьте зафиксировать блок на монтажной пластине, предварительно сняв ее со стены. Все подвижные детали зафиксируйте с помощью малярного скотча.

Теперь осталось снять межблочные коммуникации, оставшиеся в стене. Действуйте аккуратно, постарайтесь не повредить медные трубки. Если коммуникации скрыты за слоем штукатурки и нет желания портить ремонт, можно оставить эту затею. Но на новом месте придется заново прокладывать коммуникации.

Теперь вы знаете, как снять сплит систему с стены, сохранив при этом холодильный агент. надеемся, этот материал был для вас полезен.

Демонтаж своими руками

Зная, как снять кондиционер самостоятельно, можно приступать к делу. Необходимо будет выполнить следующие шаги:

• провести демонтаж наружного блока;
• отсоединить и вынуть компрессор;
• снять внутренний блок.

В инструкции, где рассказывается, как правильно демонтировать кондиционер, указывается необходимый инструмент. Состоит он из следующих вещей:

• наборов откидных и рожковых ключей;
• отвертки;
• труборезов;
• бокорезов;
• тисков;
• пассатижей.

Снятие наружного блока

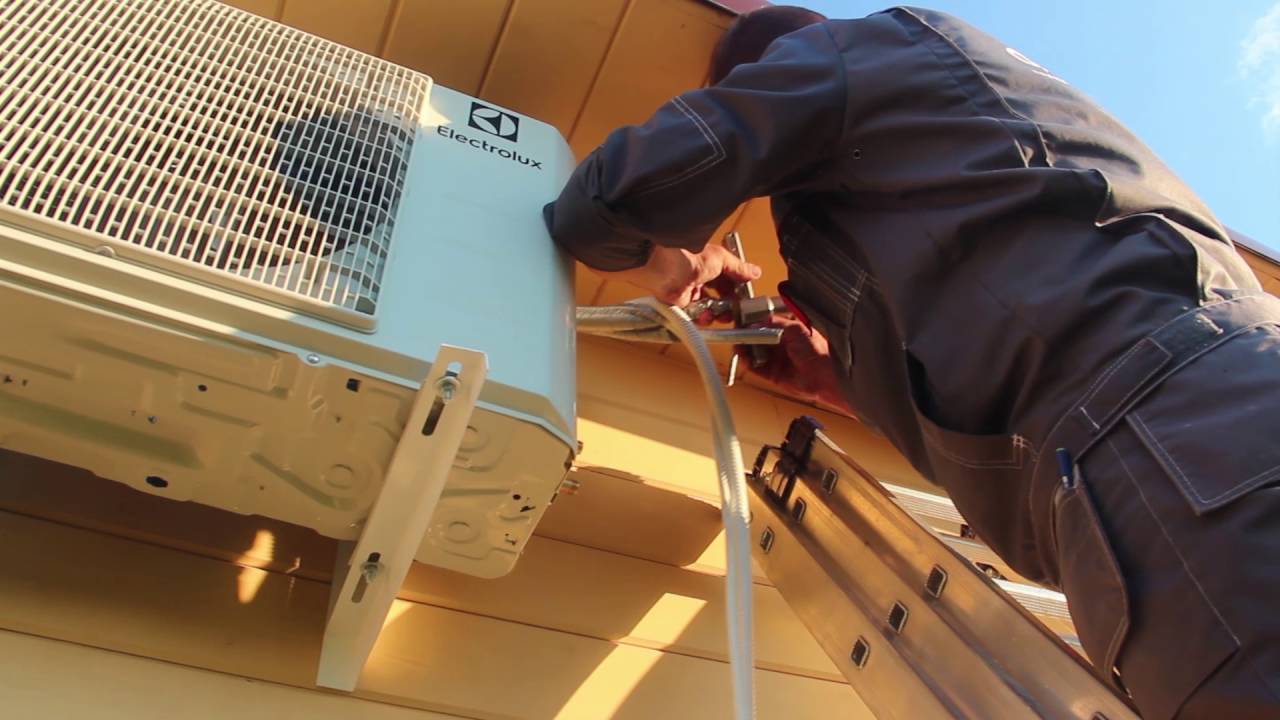

Снятие кондиционера своими руками начинается с демонтажа наружного блока. Это делается в случае перестановки всего устройства на новое место. Если же производится ремонт оборудования, то внешний блок снимать не нужно.

Работы проводятся в следующем порядке:

1. Откручивается шланг манометра, по которому подается хладагент. На это место ставится заглушка.
2. Отворачиваются гайки, которыми медные трубки крепятся к штуцерам. Все они отгибаются в сторону. Используя изоляционную ленту, закрываются отверстия, чтобы в них не попала пыль и грязь.
3. Отсоединяется кабель. Для этого аппарат обесточивается, снимается над фреоновыми вентилями защитная крышка. Под ней располагаются клеммы. Прежде чем вынимать провода, на них следует наклеить скотч и подписать расположение. Затем они отключаются и убираются вместе с кабелем.
4. Внешний блок крепится к кронштейну четырьмя гайками. Их необходимо открутить. Корпус блока обвязывается веревкой и с помощью двух человек снимается.
5. После этого идет демонтаж кронштейна. Для этого откручиваются четыре анкерных болта. Предварительно внутрь помещения затягиваются все выровненные трубки.

Человеку, у которого есть опыт такой работы, не требуется откручивание медных трубок от штуцеров. Они просто откусываются у основания крепления. При этом концы пережимаются и автоматически герметизируются. Во время обратного монтажа идет их развальцовка и прижатие разведенного конца гайками.

Изъятие компрессора

В случае ремонта кондиционера после снятия блока, расположенного снаружи помещения, требуется отсоединить и вынуть компрессор. Делается это по следующей инструкции:

• Со снятого блока снимается крышка.
• Убираются от компрессора все трубки: всасывающая и нагнетающая.
• Отключается электропроводка.
• Дальше необходимо снять крепления, которые прихватывают конденсатор и вентили.
• После снятия конденсатора появляется возможность изъятия компрессора.

Для дальнейшего его ремонта требуется слить масло. Если это поршневая модель, то оно убирается через патрубок. Сложнее обстоит дело со спиральными и роторными изделиями. У них в днище сверлится отверстие. При его изготовлении сверление ведется не на сквозную, чтобы внутрь не попала грязь. Оставляется незначительная перегородка, которая потом протыкается тонким штырем.

Со снятым компрессором появляется возможность ведения других ремонтных работ, поскольку открывается доступ до внутреннего пространства оборудования.

Отсоединение внутренней части

Согласно инструкции, чтобы снять внутренний блок кондиционера, нужно от него отсоединить кабель и трубки. Для этого необходимо добраться до ниши, где расположены все места скрутки трубопроводов.

Это делается двумя способами:

• Нижняя часть блока крепится к монтажной пластине при помощи пластмассовых защелок. Они снимаются. После этого корпус откланяется от стены помещения, в зазор вставляется какой-нибудь предмет и жгут вынимается.
• При отсутствии защелок демонтируются жалюзи, а затем лицевая панель.

Добравшись до жгута, на утеплителе делается небольшой разрез, чтобы появились гайки. Затем работа ведется в следующем порядке:

• При помощи двух ключей осуществляется раскручивание гаек. Сгон трубы блока не вращается, а удерживается ключом.
• Все отверстия заматываются изоляционной лентой, чтобы через них не попадала грязь.
• Разъединяются выводящий и дренажный патрубки.
• Откручивается проводка, которая находится под крышкой специального отсека.
• Открутив все коммуникации, верхний блок снимается с монтажной пластины.
• Сама пластина держится на дюбелях, которые тоже откручиваются.

Чтобы трубки и провода не болтались, они собираются и прикрепляются скотчем. К блоку крепится монтажная пластина.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

• отвёртки с крестообразным и плоским шлицем;
• набор рожковых ключей;
• канцелярский нож;
• шестигранные ключи размерами 5…10 мм;
• манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
• скотч малярный и маркер;
• изоляционная лента либо обычный скотч.

Манометрический коллектор на 1 вентиль

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.
2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

Манометр присоединяется к специальному штуцеру

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Порядок демонтажа сплит-системы

Вакуумирование фреонового контура

1. На внешнем блоке кондиционера открутить все заглушки на двухходовом и трехходовом клапанах.
2. Подключить манометрический коллектор к заправочному штуцеру трехходового клапана (он обычно больше по размеру двухходового, а трубопровод толще). Необходимо помнить, в штуцере имеется ниппель, через который при подключении шланга может выходить газ и компрессорное масло.
3. Включить кондиционер в режим охлаждения.
4. Задать на пульте управления кондиционером минимальную температуру.
5. Перекрыть шестигранным ключом подходящего размера двухходовой клапан (меньший по размеру).
6. Контролировать по манометру уменьшение давления во фреоновом контуре.
7. При падении давления в газовом контуре ниже нуля (фреон полностью перекачен во внешний блок и в трубопроводах вакуум) перекрыть шестигранным ключом трехходовой клапан.
8. Как только трехходовой клапан будет полностью закрыт, необходимо сразу выключить кондиционер.
9. Закрутить на свои места все заглушки.

Демонтаж внешнего блока

После того, как в трубопроводах не осталось фреона можно приступать к демонтажу сплит-системы.

1. Открутить (если не предусматривается демонтаж трубопроводов) или перекусить бокорезами трубопроводы, отсоединив их таким образом от клапанов внешнего блока. При повторном монтаже сплит-системы, для качественной герметизации соединения трубопроводов с клапанами, потребуется заново вальцевать медные трубки. Поэтому для защиты медных трубопроводов и клапанов внешнего блока от попадания грязи и влаги целесообразней их перекусить и зачеканить.
2. Если гайки с трубопроводов просто откручивались, то на их место необходимо установить заглушки или защитить от попадания мусора и влаги в полости клапанов другим способом (изолентой).
3. Отсоединить провода от внешнего блока и при необходимости промаркировать.
4. Отсоединить наружный блок от кронштейна.
5. Снять наружный блок соблюдая правила техники безопасности (можно использовать веревку или фал).
6. Снять со стены кронштейны (при необходимости).
7. Упаковать наружный блок.

Демонтаж внутреннего блока

Демонтаж внутреннего блока необходимо выполнять аккуратно, чтобы не повредить корпус блока, и не деформировать трубки испарителя припаянные к теплообменнику в самом блоке.

Изучить по инструкции порядок расположения и конструкцию креплений и защелок внутреннего блока. Отщелкнуть нижние защелки корпуса блока от монтажной пластины. Если в конструкции корпуса внешнего блока не предусмотрена фиксация его в открытом положении, то зафиксировать его подручными средствами или обратиться к помощи товарища. Вскрыть термоизолятор трубопроводов внутреннего блока. Открутить или перекусить (отступив расстояние 5-7 см от гайки со стороны внешнего блока) бокорезами медные трубки фреонопровода

При откручивании гаек необходимо использовать два ключа и действовать осторожно, чтобы не деформировать трубки. Зачеканить обрезанные концы трубок или закрыть полости защитными заглушками

Отсоединить (или обрезать строительным ножом) дренажный патрубок. Необходимо иметь ввиду, что в трубке может находиться оставшаяся вода. Открыть крышку электрической магистрали внутреннего блока и отсоединить электрические провода (при необходимости подписать или пометить их). Снять внутренний блок с монтажной пластины. Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Обычно верхняя часть корпуса внутреннего блока висит на креплениях, расположенных в верхней части монтажной пластины и снять его просто. Снять монтажную пластину. Упаковать внутренний блок.

Демонтаж трубопроводов, дренажа и электрических коммуникаций

Если трубопроводы, дренажный шланг и электрическая магистраль наглухо замурованы в стену, то не остается ничего другого, как просто обрезать все коммуникации в местах их входа в помещение и выхода из него.

Если существует возможность их удаления не нарушая целостности, то необходимо вытянуть сначала наиболее поддающуюся часть трассы, а затем остальную. Перед извлечением трубопроводов необходимо снять гайки, обрезав трубку с использованием трубореза или бокорезов. Концы всех коммуникаций выпрямить и надежно замотать изолентой, чтобы ничего не мешало извлечению и не попала грязь и влага в полости.

После извлечения трассы необходимо аккуратно, чтобы не переломить и не деформировать медные трубки, смотать трубопровод, кабели, дренажный шланг и упаковать.

Теперь демонтаж сплит-системы можно считать выполненным полностью.

Демонтаж крупногабаритных систем

В отдельную группу следует выделить кондиционеры кассетного типа, которые считаются самыми сложными из устройств систем кондиционирования.

Данные устройства отличаются большими размерами и достаточно большим весом, поэтому к этому процессу желательно привлечь напарника в помощь. И кстати, имейте в виду, что при демонтаже систему придется разгерметизировать. Поэтому после установки на новое место, трубопровод будет нужно продуть, чтобы не было завоздушенности.

Все демонтажные работы начинаются с отключения и перекрытия труб, по которым к устройству подходит фреон. Также необходимо отключить электрику и только потом отключать саму систему.

Для конструкций такого типа предусмотрена запорная арматура, поэтому начинать работы следует именно с ее разборки. Для этого желательно использовать болгарку или гидравлические ножницы, предназначенные для резки металла.

Когда запорная арматура демонтирована, следует снять устройство с креплений, отжав их. Если вы сомневаетесь в правильной последовательности работ по отключению электрики, то вы можете воспользоваться руководством, которое идет в комплекте со всеми сплит системами.

Демонтаж кондиционера своими руками

Давайте разберем некоторые особенности этого процесса, а затем узнаем последовательность действий. Что надо учитывать для кондиционеров без зимних опций:

• При положительной температуре на улице необходимо будет включать кондиционер на охлаждение и дожидаться, когда включится компрессор, и пойдет холод из внутреннего блока. Нужно чтобы температура в комнате была достаточной для включения кондиционера. Подробнее читайте здесь ;
• Если требуется демонтировать кондиционер при отрицательной температуре, то можем обойтись без его включения (использовать кондиционер при низких температурах не допускается). В этом случае просто перекрываем сервисные краны, затем стравливаем остаток фреона из «трассы». При отрицательных температурах основная часть фреона конденсируется во внешнем блоке, и его потеря будет не столь значительна.

Для демонтажа кондиционера своими руками потребуется: манометрический коллектор, набор шестигранников, отвертка крестовая, разводной ключ, нож.

1. Подключаем манометры к сервисному разъему внешнего блока (толстая трубка). Откручиваем крышку (если она установлена) и заглушки кранов (но не гайки трубок).

Внимание! Прикручивать манометры нужно быстро и до конца. т.к. при этом будет выходить фреон под давлением! Обязательно учитывайте это и пользуйтесь перчатками

Фреоном можно получить ожог!

при этом будет выходить фреон под давлением! Обязательно учитывайте это и пользуйтесь перчатками. Фреоном можно получить ожог!

2. Затем включаем кондиционер на охлаждение. Ждем, когда включится компрессор и давление в контуре поднимется.

3. Если температура на улице отрицательная — просто закрываем краны. При положительной температуре следуем данной инструкции. Действия необходимо осуществить при работающем компрессоре быстро и правильно (сначала подробно изучить).

шестигранником начинаем закрывать кран жидкостной трубки (тонкой) до конца. После чего давление начинает опускаться до 0 bar (на это уходит примерно 5-15 секунд) (смотрим на манометр).

как только давление пересекло отметку 0 bar на манометре – быстро (но аккуратно) закрываем кран газовой трубки (толстой) до конца. И сразу (в течение 5 секунд) выключаем кондиционер с пульта (может потребоваться помощь напарника). Всё – теперь фреон во внешнем блоке.

При закручивании кранов их не надо сильно затягивать .

4. Отключаем «питание» кондиционера.

5. Снимаем манометры. Откручиваем гайки трубок у внешнего блока. При этом будет стравливаться остаток фреона из внутреннего блока.

Важно! сразу заклеиваем штуцеры и концы трубок, во избежание попадание малейшей пыли

6. Откручиваем верхнюю крышку наружного блока. Записываем, как подключены межблочные провода к внешнему блоку. Отсоединяем их. А также отключаем кабель «питания» и другие дополнительные провода (если таковые имеются).

7. Далее можем откручивать внешний блок от кронштейнов и снимать его. Если требуется – снимаем кронштейны.

8. Аккуратно выпрямляем трассу и освобождаем отверстие. Здесь, вероятно, придется обрезать концы трубок, чтобы снять гайки (сразу не забываем заклеить). Термофлекс и дренаж также можно срезать. Скотчем стягиваем «трассу». На фото ниже идет провод «питания» к внутреннему блоку. Снаружи всё готово.

9. Далее отщелкиваем внутренний блок от нижних клипс. Конструкции бывают различные. Как это делать читайте в следующей статье.

10. Снимаем (вверх) с пластины внутренний блок. И вытаскиваем блок вместе с трассой. Здесь потребуется помощь напарника.

11. Откручиваем пластину. Отверстие можем запенить.

12. Пульт и пластину прикрепляем к внутреннему блоку, чтобы впоследствии не потерять.

Снимаем кондиционер своими руками

Необходимые инструменты

Перед демонтажем климатического оборудования нужно приготовить инструменты:

• Набор шестигранных ключей;
• Разводной ключ (альтернативный вариант – газовый ключ);
• Комплект рожковых и торцевых ключей;
• Отвёртка;
• Манометр;
• Труборез.

Помимо инструментов, понадобится материал, который послужит для создания заглушек.

Перечисленными предметами пользуются при демонтаже кондиционера в квартире, на балконе или даче. Но чтобы снять бытовую технику, прикреплённую к стене многоэтажного здания, потребуется найти оборудование для выполнения работ на большой высоте.

Внешний блок

Демонтаж кондиционера начинают со снятия внешнего модуля – компрессорно-конденсаторного блока:

Процесс требует осторожности

• На торце внешнего блока с помощью разводного ключа открывают заглушки вентилей;
• Применяя шестигранный ключ, завинчивают жидкостной кран;
• На полминутки включают кондиционер, установив режим охлаждения (для перетекания фреона во внешний модуль). В тот момент, когда компрессор начнёт работать лишь на втягивание воздуха, к вентилю от газового трубопровода прикрепляют манометр. После этого ожидают обнуления значений и немедленно перекрывают вентиль обратного забора хладагента;
• Отсоединяют кондиционер от электросети. После этого нужно убедиться в отсутствии тока – вставить индикаторную отвёртку в клемму с фазой;
• С помощью трубореза режут магистраль фреона и закрывают оставшиеся от неё края изолентой, чтобы через них в конструкцию не попал мусор, и не просочилась влага;
• Срезают соединительные трубки, отступив от штуцеров примерно 20 см;

• Отсоединяют дренажный трубопровод и провода, которые связывают между собой блоки. Конец каждого провода, а также дренажную трубку, обматывают защитной материей;
• Откручивают от кондиционера болтики и гайки, используя при этом торцевой (можно рожковый) ключ. Эту работу обязательно проделывают вдвоём;
• Взяв торцевую головку, снимают защитную арматуру и кронштейны со стены на балконе или здании.

Снимать кондиционер с фасада здания нужно со страховкой

Демонтированный кондиционер убирают в надёжную коробку, накрывая его со всех сторон пенопластом и упаковочной плёнкой. Чтобы во время перевозки оборудования не случилось поломки, его нужно ставить в автомобиль только вертикально.

Как снять внутренний модуль?

Сняв со своего места наружный блок, переходят к демонтажу внутреннего модуля. Эта работа тоже проводится пошагово:

• С каркаса кондиционера снимают защитное покрытие;
• Откручивают крепёжные детали;
• Отсоединяют климатическое оборудование от сети и убирают связующие элементы, то есть магистраль фреона, кабеля между блоками и дренажную трубку;

Процесс осуществляется при помощи отвёртки

Раскрывают защёлки креплений и вынимают блок из пластины;

Чтобы блок было легче снять со стены, его подпирают плоскогубцами

Края медных трубок фреона закрывают специальным материалом, действуя так же, как при запечатывании трубок внешнего модуля.

Модуль кондиционера, снятый со стены в комнате, нужно поставить в картонную коробку, подложив со всех сторон пенопласт. После этого оборудование надо покрыть мягкой пузырчатой плёнкой. К перевозке внутреннего блока особых требований нет.

Видео-подсказки

Естественно, чтобы снимать кондиционер, нужно иметь представление об устройстве конкретной модели климатического оборудования. Если браться за это дело «вслепую», можно наделать кучу ошибок и сломать кондиционер.

При переезде в новую квартиру или дом либо смене местоположения офиса возникает необходимость в проведении демонтажа кондиционера или сразу нескольких устройств. Нюансы этого вида работ во многом зависят от того, каков тип устройства.

Произвести демонтаж кондиционера оперативно и очень качественно способны подчас исключительно профессионалы, умудренные опытом работы в этой области. Однако их услуги достаточно дороги, поэтому нередко многие предпочитают провести демонтаж устройства самостоятельно. При этом возникает справедливый вопрос: как демонтировать кондиционер своими руками? Такое решение позволит неплохо сэкономить, но только, если делать все правильно.

Пошаговая инструкция

Итак, рассмотрим инструкцию по проведению демонтажа кондиционера пошагово.

Работаем с наружным блоком

Наружный блок в процессе хранения и при перевозке необходимо ставить вертикально

Важно не допускать ударов и тряски, поэтому блок стоит поместить в коробку с пенопластом

1. Проводим отсоединение проводов фреона.
2. Отвинчиваем все гайки, соединяющие штуцеры блока с магистралями. Подобный способ применяют при длине трубок, которая дает возможность их повторного применения.
3. Далее заклеиваем открытые штуцеры скотчем либо изолентой, чтобы они не засорялись.

Поскольку наращивание фреоновых проводов не допускается, повторно их не используют. В подобном случае трубки обрезаются, а затем их концы зачеканиваются.

Далее с отключенного от сети прибора нужно снять крышку защиты, которая располагается там, где присоединяется электрический кабель. Помечаем как-то его клеммы (делается это для того, чтобы при новом подсоединении не допустить путаницы). Затем откручиваем зажимы, прикручивающие жилы к контактам. После этого конец провода нужно прикрутить к фреонопроводам. Дальше надо открутить удерживающие наружный блок гайки и снять его вместе с кронштейнами.

Снимаем компрессор

Если кондиционер демонтируют для того, чтобы провести его ремонт, то устройство следует корректно отсоединить. Для этого необходимо сделать следующее.

1. Снять крышку с наружного блока
2. Отсоединить трубки нагнетания и всасывания от компрессора.
3. Отключить питающие вентилятор и компрессор кабели.
4. Открутить крепления, которые удерживают конденсатор и вентили.
5. Снять конденсатор.
6. Снять компрессор.

Если вы будете действовать именно так, то не повредите трубопроводы обвязки. Кроме того, можно будет одновременно ремонтировать несколько элементов наружного блока, а это существенно ускорит выполнение задачи.

Чтобы начать работу с компрессором, следует вылить из него масло.
В поршневых устройствах его сливают через патрубок. В моделях роторного либо спирального типа нужно будет сверлить днище (причем не допускается просверливать его насквозь, поскольку внутрь вполне может попасть стружка). Следует оставить тонкую перегородку, а затем проткнуть ее пробойником.

Снимаем внутренний блок

После снятия блока необходимо отвинтить монтажную пластину, затем извлечь фреоновые провода, кабель и короб

Для получения доступа к удерживающим внутренний блок фиксаторам снимаем лицевую панель
. Потом обеспечиваем отсоединение электрических, фреоновых проводов, фиксаторов, и только потом снимаем с направляющих блок.

На этой стадии могут возникнуть ряд трудностей: если действовать неосторожно, то запросто можно сломать защёлки испарителя. Данный элемент, как правило, закрывается крышкой

К защёлкам специально затруднили доступ, поскольку это гарантия того, что демонтаж устройства будут проводить исключительно профессионалы. Две тонкие отвертки помогут подобраться к фиксаторам.

При отщёлкивании фиксаторов также необходимо быть осторожным. При их повреждении на новом месте устройство зафиксировать не получится, и по причине вибраций оно очень быстро поломается.

Тем, кто проводит демонтаж самостоятельно, следует пригласить помощника

Разумеется, при самостоятельном демонтаже кондиционера возможны ошибки самого разного характера.
Вот некоторые из них.

• Утечка хладагента.
  Она приведёт к дополнительным затратам, ведь устройство придётся заправлять заново. Чтобы этого не допустить, демонтаж необходимо провести таким образом, чтобы хладагент остался внутри кондиционера.
• Попадание пыли либо влаги во внутренний контур устройства.
  Это быстро выведет из строя компрессор. Для минимизации попадания воды не стоит демонтировать технику при снегопаде либо дожде.
• Падение блока.
  Поскольку внешний блок достаточно тяжелый, можно не рассчитать силы и уронить его. Специалисты, применяющие специальное снаряжение, от такого исхода событий застрахованы.
• Повреждение элементов устройства.
  Самыми серьезными являются повреждения, в результате которых разгерметизируется контур кондиционера. Даже через незаметную трещину может происходить утечка фреона либо попадать внутрь вода и грязь. Поэтому будьте аккуратны.

Теперь вы узнали, как демонтировать кондиционер своими руками. Если у вас имеется хоть небольшой опыт проведения ремонтных работ, то можете смело приступать к работе.

Демонтировать сплит-систему, состоящую из внутреннего и внешнего блока, намного сложнее, чем моноблочный оконный кондиционер . Основная проблема в распределенной схеме циркуляции хладагента, которую придется разгерметизировать. Давайте подробно поговорим о том, как снять сплит-систему и сохранить ее работоспособность.

Общая информация

Существует множество разновидностей охладителей: моноблоки, сплит системы, канальные, кассетные и прочие.

Демонтаж моноблока не займет много времени и не потребует дополнительных специфических знаний, поскольку в этом типе кондиционера все компоненты (в том числе фреон ) находятся в едином корпусе. Для полного демонтажа достаточно отсоединить воздуховод и просто перенести аппарат в нужное место.

Демонтаж кассетного кондиционера (или иных типов т.н. офисных кондиционеров) потребует от вас определённого профессионализма. Подобные работы лучше доверить мастеру с опытом. К тому же, подобные аппараты редко встречаются в квартирах и вряд ли в вашем доме установлен именно такой кондиционер.

А вот о сплит системах мы как раз и поговорим в этой статье. Сплит — самый распространенный тип бытового кондиционера. Он устанавливается во многих квартирах.
