Что включают в себя чертежи лестниц

Виды П-образных лестниц

Разделяют между собой два вида П-образных лестничных конструкций.

Модель с поворотными площадками, являющимися одновременно с этим и парой совмещенных угловых площадок

Под квадратные площадки устанавливаются специальные комплекты модулей большей длины.

Подобная лестничная конструкция займет в доме намного больше места, но она и намного комфортнее, чем лесенки с поворотом с забежными и угловыми ступенями. Такой вариант больше понравится людям пожилого возраста, т. к. на широкой площадке, расположенной посередине лестницы, можно остановиться и постоять, для того чтобы немного отдохнуть, а также поставить какие-то вещи, к примеру, стул. Перед подъемом/спуском на этаж можно посидеть или поставить на площадке тяжелые сумки на короткое время.

Мансарда или второй этаж?

Прежде, чем увеличивать жилую площадь частного дома нужно определить вид будущего этажа. На данный момент домовладельцы могут выбирать из двух вариантов:

• Жилая мансарда.
• Полноценный второй этаж.

Для принятия решения и выбора будущей конструкции стоит учитывать несколько нюансов, а именно:

Если важно, чтобы дом имел привлекательный и оригинальный внешний вид снаружи, то лучше отдать предпочтение мансардному помещению, так как с его помощью можно получить необычную крышу, а верхний этаж можно дополнить стильными атрибутами, например, мансардными окнами или декоративным балконом. Ключевым фактором является стоимость строительства? Тогда выбор вновь падет на дом с мансардным этажом, ведь формирование жилой мансарды стоит на порядок дешевле, чем строительство полноценного второго этажа

Однако ключевым фактором для многих служит полезная площадь внутреннего пространства

В этом случае предпочтительным станет полноценный второй этаж, ведь здесь прямые стены и ровные потолки, что делает объем комнат больше

Также важно определить то, что будет находиться на втором этаже. Если целью увеличения жилплощади служит создание дополнительной спальной комнаты или игровой зоны для детей, то не стоит тратить лишние деньги, пытаясь создать второй этаж

А вот при создании коридора, ведущего к нескольким комнатам и второму санузлу предпочтение лучше отдать в пользу полноценного этажа.

Разновидности маршей

В зависимости от места расположения и особенностей здания, в котором будет использоваться маршевая лестница, определяют материал ее изготовления. Категорически не рекомендуем использовать деревянные ступени на открытых участках постройки либо в местах с повышенной влажностью. Влияние природных факторов на дерево является прямой причиной повреждения материала. Со временем подобный лестничный марш с площадкой становится не безопасным для дальнейшей эксплуатации. В том случае если вы все-таки приняли решение устанавливать деревянную конструкцию, обязательно нанесите на нее защитное покрытие для предотвращения быстрого разрушения и потери красивого внешнего вида. Идеальным вариантом для помещений с повышенной влажностью и улиц станет возведение бетонных либо металлических конструкций.

Существует несколько видов лестничных маршей, каждый из которых отличается своим внешним видом и конструкционными особенностями:

Прямолинейные – стандартные и наиболее распространенные типы маршей, которые можно встретить в любом здании.

Косые – зачастую такие марши изготавливаются по индивидуальным чертежам, поскольку отличаются непрямолинейным направлением оси.

Винтовые – используются для экономии пространства помещений. Функциональность таких лестниц несколько ограничена.

Поворотные – в своем роде это прямолинейные лестничные марши с поворотной площадкой, которая может быть заменена забежными ступенями.

Лестничные марши с площадкой отличаются типом сборки. Согласно этой классификации они могут быть как монтируемыми непосредственно на месте, так и монолитными.

Источники

• https://nordtool.ru/produkciya/betonnyj-lestnichnyj-marsh.html
• https://gidlestnic.ru/elementy-i-komplektuyushhie/tipy-i-osobennosti-lestnichnyh-marshej
• http://lestnica-mpl.ru/chto-takoe-lestnichnyj-marsh.html
• https://vap-mebel.ru/kak-opredelit-marsh-lestnitsy/
• https://dobriy-sovet.ru/chto-predstavlyaet-soboj-lestnichnyj-marsh/
• http://mosoblkomplekt.ru/gbi/lestnichnye-marshi-ploshhadki/

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

Терминология

Как правильно называются готовые лестницы различных типов и их элементы?

Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность — ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая — ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас — ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы — особенности современных конструкций

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой — больцы.
• Чердачные и подвальные лестницы отличаются от прочих довольно условно: для них характерен больший уклон. Причина — высокие требования к компактности и низкие — к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками — железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Чердачные лестницы — какими они бывают

Элементы

• Уже упомянутый нами марш — всего лишь прямой участок лестницы.
• Проступь — горизонтальная поверхность ступени.
• Подступенок — вертикальный конструктивный элемент, подпирающий проступь.

• Косоур — опорная балка, сверху которой расположены ступени. Чаще всего косоура два, но некоторые конструкции обходятся одним.
• Если ступени не опираются на балки, а врезаны между ними — балки называются тетивами.
• Лестничная площадка — горизонтальный участок между двумя маршами.
• Забежные лестничные ступеньки — альтернатива площадке между двумя разнонаправленными маршами. В отличие от ступеней прямого марша, они имеют трапециевидную форму.
• Средняя линия, вопреки названию, не обязательно проходит по центру лестницы. Это воображаемая линия, вдоль которой поднимается или спускается один человек в отсутствие ограничивающих передвижение факторов. Скажем, для винтовой лестницы средняя линия будет несколько смещена к более широкому краю ступени.
• Просвет — говоря попросту, расстояние от поверхности ступени до того, что находится над вашей головой, когда вы на ней стоите.

Расчет размеров

Чтобы правильно подсчитать размер лестничного марша стандартного, необходимо учесть набор параметров следующих его составных частей:

• Высоту лестницы.
• Число ступеней.
• Высоту подступенка.
• Ширину ступени.
• Ширину марша.
• Длину лестницы.
• Величину проема в потолке.
• Протяженность косоура или тетивы.

Рассмотрим, как это сделать в каждом конкретном случае.

Высота лестницы

Параметр складывается из высоты потолка на первом этаже и толщины перекрытия второго. Например, если от пола до потолочной отделки 2,5 м, а от отделки до чистового пола 2-го этажа 25 см, то общая высота лестницы будет равна 2,75 м.

Высота подступенка

Показатель определяется физиологическими возможностями пользователя. Максимальный комфорт человек будет испытывать при высоте шага не более 18-20 см. Однако при очень низком значении параметра увеличится сложность лестницы и количество ступеней. Поэтому минимальный его уровень – 15 см.

Число ступеней

Количество ступеней рассчитывается, исходя из условий удобного пользования лестницей. То есть при ее эксплуатации человек не должен испытывать дискомфорта – от чрезмерного подъема ноги. Например, при подступенке в 17 см и высоте лестницы в 2,75 необходимое число ступеней будет равно – «275 разделить на 17» = 16 ступеней.

Ширина ступени

Характеристика рассчитывается по следующей формуле:

«Ширина шага» минус «удвоенная высота подступенка»

Для примера: 60 см – 2 × 17 = 26 см.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день. Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания

Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение. Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей

Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Винтовая лестница на второй этаж своими руками – 10 идей с фото

Практически в любом частном доме есть второй этаж, а все чаще уже встречаются и двухэтажные квартиры, но в любом из таких случаев, Вам понадобится лестница, что бы подняться на второй этаж. Винтовая лестница, это всегда красиво. Сделать такую самому, не составит никаких трудностей. Основное, что Вам нужно знать, для установки лестницы, это размер шага, что бы было комфортно подниматься по ней. Для каждого человека, в зависимости от его роста, высота ступеней может варьироваться, Вам лишь необходимо будет подобрать этот шаг, под себя.

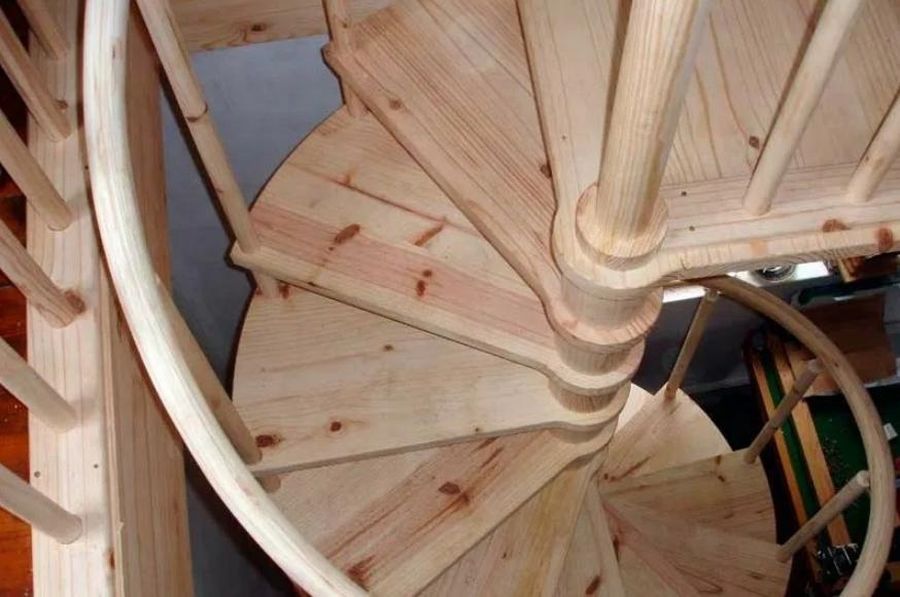

Мы покажем Вам, какими могут быть винтовые лестницы. Принцип строительства у них у всех – одинаковый, правильно вымеренные ступени, поднимаются на второй этаж, с одинаковым интервалом.

Лестницы могут быть сделаны, как с поручнями, так и без них, если вокруг лестницы поднимаются стены. Но красивее и надежнее лестница будет смотреться, конечно же, с поручнями.

Винтовая лестница, очень удобна тем, что экономит место в помещении. Она впишется в любой интерьер и украсит Ваш дом или квартиру.

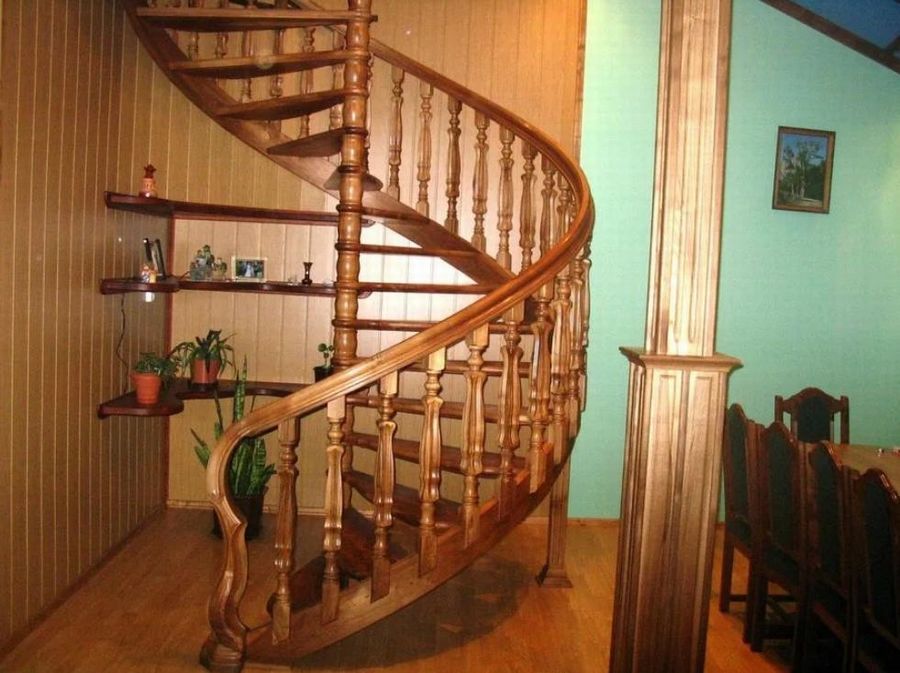

В роли перил, обычно используются балясины, конечно, если, это перила и сама лестница – из дерева. Такой материал, как дерево, всегда будет актуальным и модным, его можно обрабатывать любым маслом, выделять структуру, или просто покрывать лаком, в любом виде, лестница из дерева, будет прекрасна.

В том, случае, когда Вы сами создаете свою лестницу, Вы вправе сделать ее так, как Вы пожелаете, любой декор, который будет создан Вами, будет выполнен в единственном экземпляре.

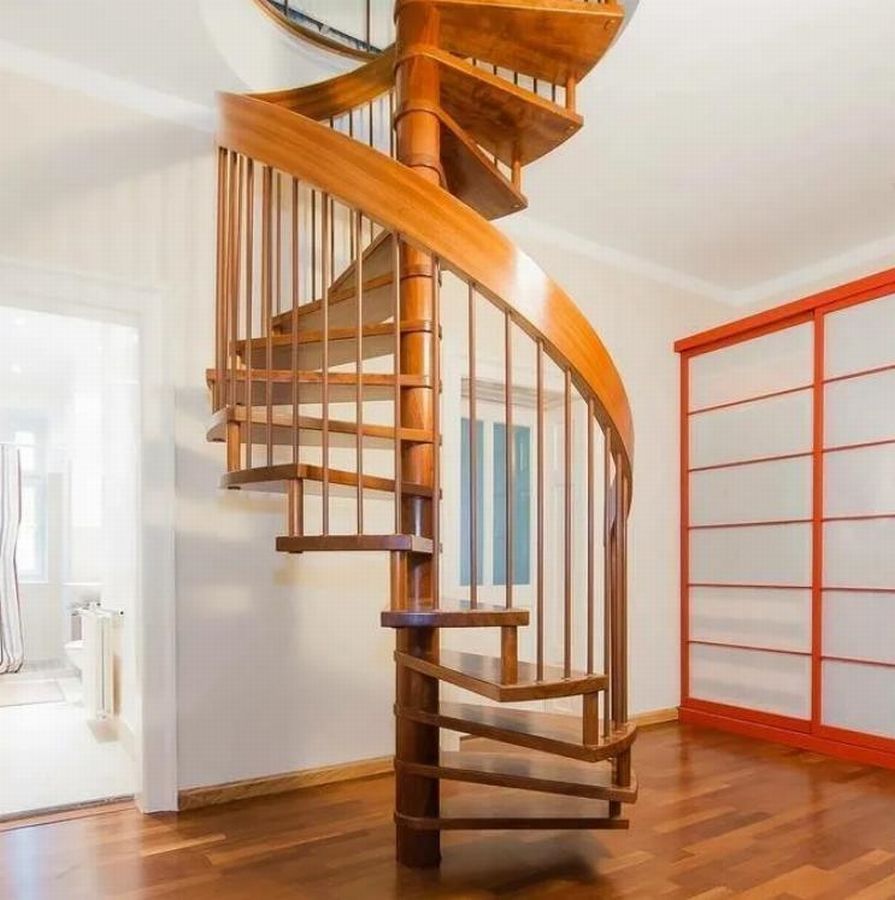

Винтовую лестницу, можно расположить в каком угодно углу, она будет одинаково красиво смотреться в любой обстановке. Окрашивая ее в темные тона, Вы дополняете естественный цвет дерева, нотками тепла и дополнительного уюта.

В следующем варианте, Вы можете видеть, как лестница сделана вокруг целого бревна, это очень красиво и эстетично. Металлический каркас, усиливает массивность лестницы. Идеальный вариант, для Вашего дома.

Даже, если Ваш коридор достаточно узок, в него можно вместить винтовую лестницу. Благодаря особенностям ее конструкции, она позволит, не ломая проемов и дверей, легко сделать подъем на второй этаж.

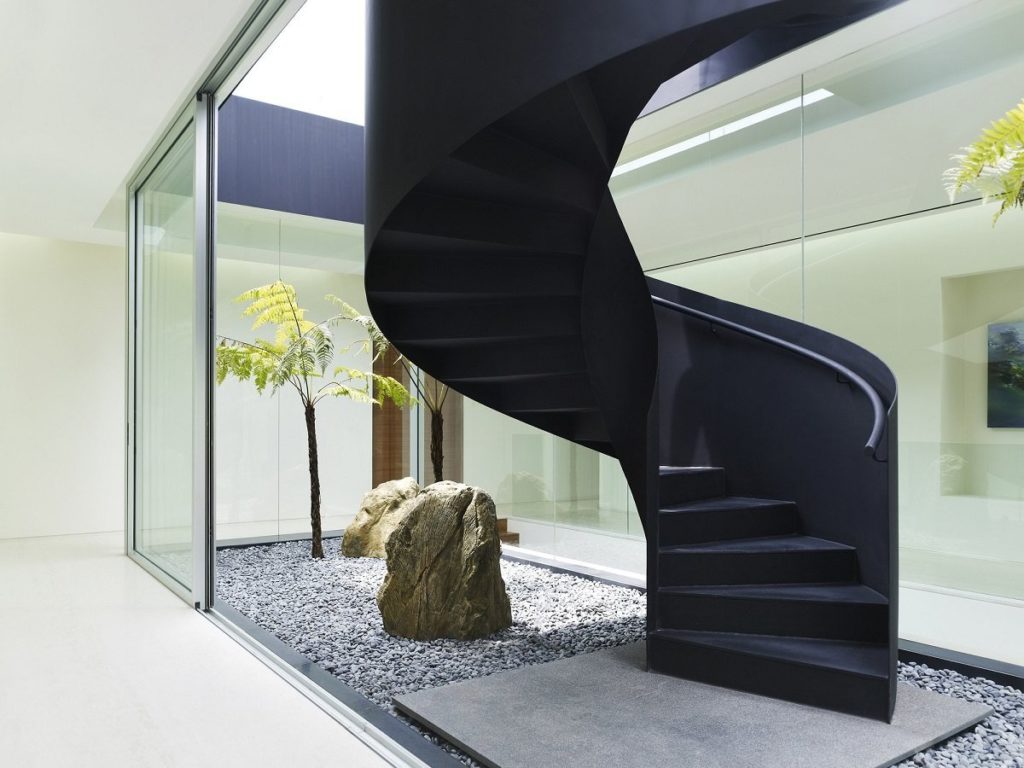

Винтовая лестница, может быть сделана из любых материалов. Все, что может быть использовано при  строительстве, данной конструкции, подойдет Вам. Стекло, металл, дерево, да все, что угодно, главное, что бы Вам это нравилось.

Любое Ваше решение, будет правильным. Так как, Вы и, только, Вы, можете знать, чего Вам хочется. Такой вариант лестницы, впишется в любой интерьер. Массивность и основательность такой конструкции, говорят сами за себя. Простота и лаконичность, компенсируется красотой и естественностью форм.

Читать полностью (ссылка)

Размеры лестницы в плане

Тип лестницы и место ее расположения определяются, исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, принимают во внимание следующие основные условия и требования: какого типа движение должна обеспечивать лестница, будучи при этом безопасной и удобной; какова разность уровней; какого размера и какой формы имеется пространство для размещения лестницы; какая строительная технология применима в данных условиях; где и в какой степени лестничные конструкции могут иметь опоры; должны также учитываться нагрузки, которые будет воспринимать лестница в процессе эксплуатации будут ли по ней только ходить или потребуется заносить мебель; а также то, каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера. Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок

Выбрав тип лестницы, определяют ее параметры, а именно: размеры и форму ступеней, количество маршей, полезную ширину, длину горизонтального заложения каждого марша, количество и длину лестничных площадок.

На рисунке 16 изображены примеры проектирования лестницы с «нормальными» размерами ступеней 150×300 мм, к которым мы привыкли в подъездах наших городских квартир. Высота этажа и толщина перекрытия также приняты по существующим нормам проектирования, что позволяет в ряде случаев «спрятать» две нижние ступени под перекрытием и при этом сохранить расстояние между потолком и ступенями не менее 1,95 м. Рисунки показывают последовательное изменение формы лестницы и изменение размеров проема в перекрытии. Когда ширина прямоугольного проема достигает размера двух лестничных маршей, лестница проектируется двухмаршевой с одно- или двухуровневой междуэтажной площадкой. Дальнейшее уменьшение проема в перекрытии означает отказ от междуэтажной площадки и замену ее забежными ступенями, что делает лестницу менее комфортной, но более компактной. В зависимости от формы лестницы верхний уровень (на рис. номер уровня 18) выполняется либо в виде ступеньки, либо в виде верхней этажной площадки. При изменении высоты этажа в большую сторону, под перекрытие могут «уйти» уже не две, а три и более ступеней, следовательно, проем в перекрытии уменьшается. И наоборот, для той же лестницы при уменьшении высоты этажа — проем в перекрытии должен быть увеличен, вплоть до полного повторения горизонтальной проекции лестницы.

Если лестничный проем выполняется не прямоугольным, а виде буквы Г, то под выступающую консоль перекрытия устанавливают стойку, на которую опирают висящий угол перекрытия. Эта же стойка может служить опорой для ступеней лестничного марша. Для различных вариантов компоновки лестницы пример зависимости изменения размеров и формы лестницы, а также размеров лестничного проема изображены на рис. 16.

План здания

Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.

Итак, план — это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?

• Расположение всех помещений этажа с указанием их размеров.
• Расположение лестничных клеток и маршей.
• Расположение оконных и дверных проемов — тоже, разумеется, с размерами.
• Конструкция здания (включая расположение опор и пролетов перекрытий).
• Толщина несущих стен и колонн.

Составление планов подчиняется определенным правилам:

Главный фасад находится внизу плана.

План этажа коттеджа. Фасад находится внизу.

• Если на одном листе расположены планы нескольких этажей, они располагаются по возрастанию номера этажа слева направо или сверху вниз.
• На плане указывается направление открывания дверей.
• Чертеж лестничного марша дополняется стрелкой, указывающей уклон снизу вверх: начало стрелки всегда внизу марша.

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

1. Определяют местоположение конструкции.
2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
4. Выбирают тип конструкции и стройматериала для нее.
5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.

Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Чертежи лестниц на второй этаж своими руками

Можно ли осуществить изготовление чертежа лестницы своими руками? Вполне, если рисунок будет показывать все необходимые параметры.

Здесь можно задавать условное значение max для каждого параметра узла (так, например, проектируют Ниву, когда размер детали 6х6). Первоначально стоит определиться с размерами лестницы на второй этаж, а также с видом конструкции.

Выделяют два вида лестниц, каждый из которых обладает своими отличительными чертами:

1. Маршевая. Такая лестница, как правило, прислоненная к стене в доме и с площадкой. Такие конструкции надежные, прочные и долговечные. Стоит заметить, что модель достаточно простая и отлично подходящая для двухэтажного дома. Такую лестницу можно сделать своими руками, но исключительно при соблюдении правил и стандартов ГОСТ.
2. Винтовая. Лестница такого типа должна устанавливаться профессионалом, так как требуется не только грамотная планировка, но и точные расчеты каждого параметра, для чего нельзя пользоваться стандартными данными. У такой конструкции есть свои преимущества, и состоят они в компактности.

Не требуется слишком много места для расположения строения, а также она сделает любое дизайнерское решение более интересным и необычным.

Нормативы и требования

Прочный лестничный марш

Значения длины, ширины, высоты и числа ступеней, а также габаритов площадок определяются следующим рядом нормативных документов:

• О пожарной безопасности – СНиП 21-01-97.
• Технические запросы к лестницам, площадкам и оградительным конструкциям – ГОСТ 23120-78.
• Аварийные лестницы из древесины – ГОСТ 8556-72.
• Об уличных лестницах аварийного назначения – ГОСТ 53254-2009.
• Параметры маршей и их площадок – ГОСТ 9818-85.

Согласно строительным нормативам, независимо от типа объекта маршевые лестницы и их площадки должны подчиняться следующему ряду требований:

1. Стойкость к весовым, механическим и сейсмическим нагрузкам.
2. Защищенность поверхности материала от распространения огня и проводимости электрического тока.
3. Отсутствие элементов, заграждающих свободное перемещение людей – дверей, хозяйственных отделов и т. п.
4. Соответствие техническим нормам и правилам безопасности.

Обратите внимание!

Согласно нормативам государственного стандарта, за ширину марша принимается не размеры проступей, а полезное расстояние до границы конструкции или поручней. Установленное минимальное значение этого параметра составляет 0,8 метра. При этом максимальная ширина не ограничена. Однако при этом обязательно должны быть соблюдены нормы безопасности – поручни, пандусы, правильный угол и соответствие стандартам.

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции
Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.. В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений
Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей

Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.
