Буржуйка на отработке: 4 преимущества

Изготовление простой буржуйки своими руками

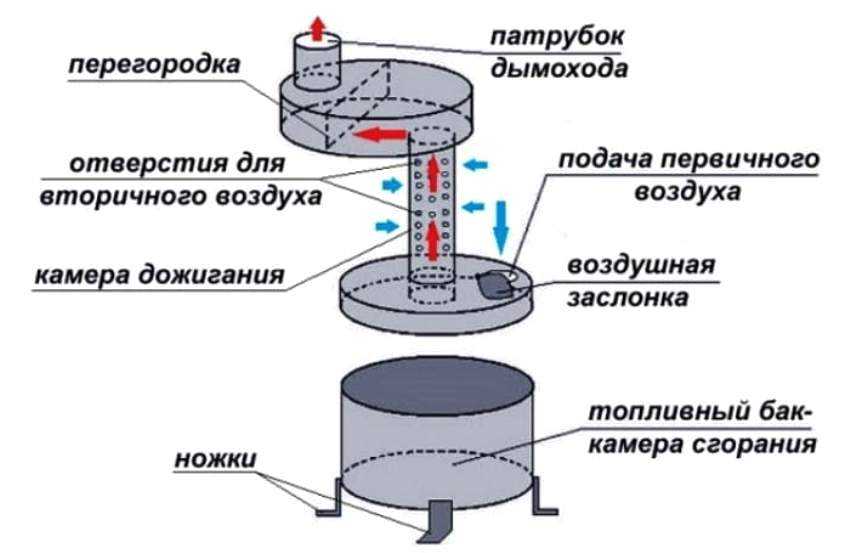

Базовая конструкция буржуйки, изготовленной своими руками, состоит из 4 частей:

1. Топливного бака произвольной формы с отверстием по центру, диаметр которого равен соответствующему размеру присоединяемой трубы. Здесь начинается горение отработки. Металл для изготовления этого элемента конструкции должен иметь толщину не менее 3 мм.
2. Камеры сгорания (инжектора), представляющей собой вертикальную цилиндрическую емкость с рядом отверстий, присоединенную через отверстие к баку. В результате подпитки воздухом через перфорированные стенки инжектора, поступившее в камеру топливо, сгорает полностью.
3. Теплообменника в виде бака, находящегося над камерой сгорания. В него поступает разогретая газовая смесь. Конструкция может иметь любой размер и форму. В идеале это бак с полой площадкой, на которой можно подогреть пищу.
4. Трубы для отвода дыма, обеспечивающей эффективную тягу.

Чтобы изготовить буржуйку самостоятельно нужно обладать неплохими навыками сварщика. Сварные швы обязательно должны обеспечивать герметичность.

Изготовление бака для отработки

Альтернативой сварному баку может послужить негодный газовый баллон или канистра с толстыми стенками, но в любом случае обязательными являются 3 базовых требования:

1. Конструкция должна быть хотя бы частично разборной для возможности ее периодической прочистки.
2. Отверстие для подсоединения инжектора нужно располагать по центру.
3. Люк для заливки отработки следует оснастить регулировочной заслонкой на болтовом соединении. С ее помощью регулируют интенсивность горения.

Изготовить бак проще всего из труб большого диаметра. К одному отрезку трубы диаметром около 35 см приваривают дно и ножки. Для того чтобы закрыть бак, берут небольшой отрезок трубы чуть большего диаметра, приваривают к нему крышку, затем делают в ней 2 отверстия — одно контрольное диаметром приблизительно 60 мм, а другое под инжектор.

Такая конструкция буржуйки очень компактна. Отработкой заполняют бак (2). Чтобы система работала, в процессе горения отработки языки пламени должны достигать инжектора. Как только уровень жидкости упадет и пламя перестанет попадать в инжектор, печь остановится (+)

Высота бортика 2 детали должна составлять 1/3 от высоты нижней емкости. Общая высота бака, измеряемая от его дна до центрального отверстия на крышке — 10 – 15 см. Разжигают топливо в баке с применением бумаги или ткани, смоченной в керосине. Их поджигают и опускают в емкость через контрольное отверстие. Отработку придется постоянно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как изготовить инжектор

Оптимальный диаметр трубы для изготовления инжектора — 10 см, минимальная толщина стенки — 0,8 см. Чтобы вычислить ее высоту берут длину трубы дымохода, делят ее на 10. Пять процентов отнимают от результата и получают требуемое значение. Оно должно находиться в пределах 36 – 38 см. Это является условием нормальной тяги.

После того как просверлены все отверстия, нужно хорошо прошлифовать внутреннюю поверхность трубы. Далее, трубу, превращенную в инжектор, наваривают на ранее выполненное в баке отверстие строго вертикально

Отверстия, проделанные в стенках трубы в шахматном порядке или просто равномерно распределенные по поверхности, имеют диаметр 0,9 – 0,95 см. Снизу и сверху трубы делают отступы 2 – 2,5 см и 5,5 – 6 см соответственно.

Базовый вариант теплообменника

Минимальная толщина стенок теплообменной емкости — 0,3 см. Изготавливают его по той же технологии, что и бак для топлива. Верх лучше делать плоским, а отверстие для дымохода нужно сместить, тогда появится возможность в случае необходимости поставить на плиту сковородку или чайник.

Внутри полого сосуда делают перегородку, создавая лабиринт для лучшего теплообмена. При этом чем толще эта деталь, тем горячее будет поверхность плиты-буржуйки. Для того чтобы прочищать теплообменник от нагара, сбоку делают специальный люк и закрывают его крышкой. На отверстие, предназначенное для дымохода, наваривают канал — трубу высотой от 5 до 10 см и диаметром 10 см.

Из чего изготовить дымовую трубу

Чтобы продукты горения, выходящие через трубу, имели температуру максимально низкую, та часть трубы, которая находится в помещении, должна быть выполнена из стали. За счет этого дым отдает свою температуру стенкам дымохода, охлаждается, увеличивая остаточный теплообмен.

Продолжением дымохода снаружи может служить обычная труба из жести, но ее придется утеплять, чтобы предупредить скапливание сажи в холодный период. Теплоизолированная труба — лучший вариант, но более дорогой. Стыки участков трубы уплотнять не обязательно. Сами трубы могут быть разных диаметров, но непосредственно к печи подсоединяют ту, у которой диаметр меньше.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Правила безопасной эксплуатации

Прежде чем приступить к розжигу буржуйки, следует проверить, нет ли в баке для масла воды. Она может появиться из-за конденсата, стекающего по внутренним стенкам дымохода. Если жидкость не удалить, то при вскипании она будет провоцировать разбрызгивание масляных капель через диффузионные отверстия.

Отработанное масло наливают через заправочный проём, после чего поджигают при помощи ветоши, пропитанной керосином, жидкостью для барбекю и т. д. Воспламенение масляной плёнки происходит в течение 3–5 минут, после чего требуется прикрыть воздушную заслонку. Обычно для нормальной работы буржуйки достаточно щели шириной 1–2 см. Точное количество воздуха можно отрегулировать, наблюдая за тем, как ведёт себя жидкое топливо. Как только оно начнёт вскипать, заслонку немного прикрывают. Воздуха должно быть ровно столько, чтобы обеспечить активное испарение масла, но никак не бурление его верхнего слоя.

Розжиг печи удобно выполнять с помощью длинного фитиля

Поскольку буржуйка на отработке является пожароопасным агрегатом, во время эксплуатации следует соблюдать несколько правил:

1. Не следует взбалтывать ёмкость с отработанным автомобильным маслом перед заправкой. Помните, что влага, тосол и другие загрязнители отстаиваются в нижней части.
2. Уровень масла в не должен превышать ¾ высоты топливной камеры.
3. Заправлять печь отработкой лучше всего за несколько часов до розжига — это позволит горючему отстояться.
4. Запрещено доливать масло в бак во время работы агрегата.
5. Чтобы прекратить горение нельзя использовать воду или порошковые огнетушители. Лучше всего полностью закрыть отверстие подачи воздуха и подождать несколько минут.
6. Не следует разжигать масло, заливая сверху порцию бензина или растворителя, поскольку мгновенная вспышка может вызвать разбрызгивание горящего топлива на большой площади.
7. Перед использованием печи обязательно проверяют тягу. Для этого к одному из диффузионных отверстий подносят зажжённую спичку. Отклонение пламени внутрь вертикальной трубы говорит о том, что можно начинать розжиг.

Не следует игнорировать и элементарные нормы безопасности. Рядом с печкой не допускается размещение легковоспламеняющихся материалов и жидкостей. Пролитую отработку сразу же удаляют при помощи ветоши, а масляное пятно засыпают песком. К слову, ящик с ним, так же как и углекислотный огнетушитель, должен обязательно находиться рядом с отопительным прибором.

При сгорании отработанное машинное масло оставляет много шлама, поэтому периодически буржуйку необходимо чистить. Для этого отсоединяют печную трубу и верхнюю часть агрегата снимают с топливного бака. Нагар с поверхностей деталей счищают при помощи скребка и жёсткой щётки. Неразборный верхний модуль можно обстучать киянкой. Что же касается дымохода, то его очищают теми же инструментами, которые крепят к длинному шесту.

Готовые буржуйки на отработке

Сейчас готовое отопительное оборудование на отработке (воздухонагреватель, теплогенератор) можно купить как отечественного, так зарубежного производства. Отечественные модели предназначены для гаражей, автомастерских, дач, теплиц, погребов. Расход масла — от 0,5 до 2-х литров за час. Расход регулируется при помощи заслонки. Существуют и стационарные, и мобильные модели.

Из отопительного оборудования, изготовленного в России, стоит упомянуть:

1. Печи Теплон Т-603. Теплон Т-603 классифицируется как неавтоматическая печь. Эта модель получила лицензию Госстандарта. Моторное, гидравлическое или трансмиссионное масло подается в горелку капельным методом. Бак с объемом 48 литров, мощность 150 кВт, масса 135 кг, размеры 100×80×60. Это устройство простое в эксплуатации, надежное, безопасное, с длительным сроком службы. А самое главное — значительно дешевле импортных аналогов.
2. Оборудование на отработанном масле Polarus предназначено для обогрева помещений с очень большой площадью и высокими потолками (до 3000 м3). Можно приобрести модель этого производителя с выдувным вентилятором.
3. Еще один популярный вид отопительного оборудования этого типа — полуавтоматические воздухонагреватели Тепламос НТ-612, предназначенные для отопления ангаров, мастерских, гаражей, производственных цехов, ферм, теплиц. Бак этих печей расчитан на 14−25 часов, имеется система регулировки мощности. Единственным недостатком можно считать необходимость в частой очистке тарелки, размещенной в камере сгорания.

Достаточно популярны и голландские воздухонагреватели Thermobile А. Т. У этого производителя целый модельный ряд печей — от самой простой (АТ 306) до самых сложных, предназначенных для отопления нескольких смежных помещений (AT400 и AT500).

Особое внимание привлекают американские воздухонагреватели на отработке EnergyLogic. Эти печи оснащены дозирующим насосом, подающим топливо постоянно и равномерно. Эти печи входят в число десяти самых лучших в мире

Привлекательный и компактный внешний вид позволяет использовать их в жилых помещениях

Эти печи входят в число десяти самых лучших в мире. Привлекательный и компактный внешний вид позволяет использовать их в жилых помещениях.

Из европейских производителей внимание заслуживают немецкие воздухонагреватели под маркой Kroll. Это полуавтоматическое оборудование, в котором вид топлива меняется посредством замены горелки. Самая популярная — печь Kroll W401-L мощностью 29кВт

Топливо горит в специальной «чашке», тепло поступает в помещение. Есть возможность установки вентилятора для создания потока теплого воздуха. Это оборудование компактное, простое в эксплуатации и надежное. Монтируется просто. Производитель предоставляет гарантию на 1 год

Самая популярная — печь Kroll W401-L мощностью 29кВт. Топливо горит в специальной «чашке», тепло поступает в помещение. Есть возможность установки вентилятора для создания потока теплого воздуха. Это оборудование компактное, простое в эксплуатации и надежное. Монтируется просто. Производитель предоставляет гарантию на 1 год.

Топливо в дозатор подается из бака и поджигается при помощи бумаги. Именно дозатор обеспечивает постоянное горение в соответствии с заданным режимом. Принцип действия Kroll W401-L аналогичен принципу действия традиционной буржуйки. Простая конструкция и несложная эксплуатация — причина невысокой стоимости этого оборудования.

Так же как у буржуйки, у Kroll W401-L повышенные требования к размерам и конфигурации дымохода. Его общая длина должна быть не менее 4-х метров, из них 1 м обязательно располагается на воздухе. К неудобствам можно отнести и необходимость чистить чашу сгорания ежедневно. Лучше всего купить две чаши, чтобы их можно было менять.

При покупке печи на отработке следует обратить внимание на производителя и документацию, сопровождающую оборудование

Устройство теплообменника

   Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

   Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

Запуск буржуйки

Теперь мы научимся топить буржуйку отработкой. Задача заключается в выводе печи на рабочий режим. Холодная отработка является горючим материалом, но она не способна дать высокотемпературное пламя. Поэтому её нужно разогреть. Устанавливаем буржуйку на добротное основание, подключаем к ней дымоход – его рекомендованная высота составляет 4-5 метров. Далее заливаем в неё отработку.

Не вздумайте использовать здесь бензин и другие агрессивно горящие жидкости – их воспламенение может привести к серьёзным ожогам и взрывам.

На следующем этапе нам потребуется керосин, служащий для ускорения процесса розжига. Он заливается поверх отработки в первую камеру. Керосин воспламеняется мягко, поэтому для наших целей он подходит. Также вы можете использовать жидкости для розжига угля для барбекю (медленно горящие).

Поджигаем нашу топливную смесь спичкой (лучше кинуть в бак горящую бумажку), регулируем подачу первичного воздуха. В вертикальной перфорированной трубе появится горящее пламя. Оно будет слегка рваным, так как буржуйка пока холодная. По мере прогрева пламя начнёт светлеть и гудеть – оно должно стать почти белым, с чуть желтоватым оттенком. Только в этом случае отработка отдаст максимум тепловой энергии.

Проводить дозаправку буржуйки отработкой на полном ходу категорически запрещено – дождитесь сгорания одной порции и только тогда заливайте следующую. Не можете терпеть – увеличьте объём первичной камеры. Если и этого недостаточно, приварите к первичной камере буржуйки патрубок для подключения металлического топливного шланга с регулировочным краником. Этот шланг соедините с подходящей топливной ёмкостью большого объёма. В этом случае буржуйка сможет гореть неограниченно долго.

Меры базопаcности:

• Регулярно прочищайте дымоход – от этого зависит стабильность сгорания отработки в буржуйке.
• Не используйте другие виды топлива (например, солярку).
• Устанавливайте буржуйку на прочное негорючее основание. Настоятельно рекомендуем сделать ножки с отверстиями под болты – закрепите первичную камеру во избежание её опрокидывания.

Кроме того, не держите рядом с буржуйкой ёмкости с легковоспламеняющимися жидкостями. Расстояние до ближайших стен не должно быть менее 50 см. Для увеличения эффективности рекомендуем оббить стенки оцинкованным железом для отражения потоков тепловой энергии в сторону помещения.

Пошаговая технология изготовления печи своими руками

Начинают с выбора материала. Предпочтение отдается не ржавому, а в нормальном состоянии металлу, без дефектов, раковин и трещин. Алгоритм дальнейших действий такой:

Вырезают заготовки для баков печи. Они подобны, только отличаются крышками. У нижнего днище сплошное, из верхнего торца выходит патрубок. У другого, соответственно, внизу по центру вваривается дожигатель, вверху – выход дымохода (со смещением от центра).
Выбирают отрезок трубы для дожигателя. В стенках высверливаются отверстия для забора воздуха.
Собираются баки

У нижнего днище сплошное, это важно не перепутать. В верхний бак внизу вваривается труба дожигателя, вверху – патрубок для дымохода печи

В нижнем предусматривается заслонка, как в обычной буржуйке (можно сделать потом).
Швы проверяют на качество, оббивают шлак и зачищают. Остывшая печь готова к испытаниям.

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

• Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
• Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
• Металл 2-3 мм для дна и крышки.
• Металл для чаши. можно из нержавейки, чугуна или толстый металл.
• Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода – от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла – сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.

3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.

Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе “Котлы на отработке”.

Бесплатная консультация!

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

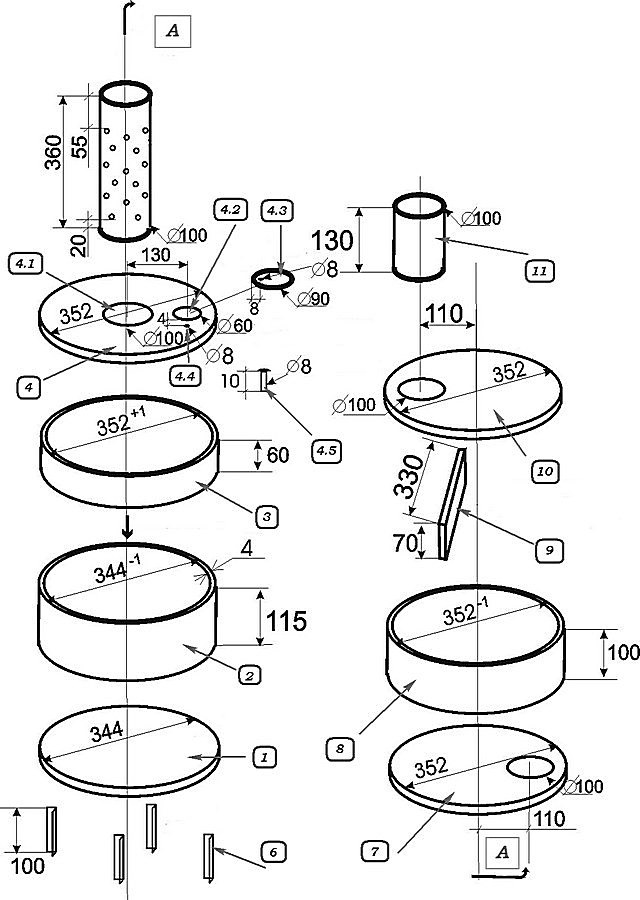

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

В нашей следующей статье вы найдёте инструкцию по изготовлению печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.
