Блок питания своими руками: как сделать универсальный источник питания

Блок питания является неотъемлемым требованием любой техники. Благодаря этому устройству удается регулировать уровень напряжения, тем самым предотвращая преждевременную поломку электрической конструкции.

Сегодня собрать регулируемый блок питания своими руками достаточно просто. В интернете представлено множество схем, которые помогают облегчить поставленную задачу даже для новичков радиолюбителей. Процесс изготовления этой конструкции довольно увлекательное и интересное занятие.

Перед тем как приступить к рабочему процессу, необходимо подобрать простую схему для изготовления блока питания. Чем легче чертеж, тем быстрее удастся собрать установку. В специализированных магазинах представлен широкий ряд радио и электрических деталей для данной конструкции.

Разновидности и типы блоков питания

Перед тем как приступить к сборке устройства, необходимо ознакомиться с видами и типами блоков питания. Каждая модель имеет свои характерные особенности.

К ним относят:

• стабилизированные типы. Они отвечают за бесперебойную работу электрического устройства;
• бесперебойные виды. Они позволяют работать прибору даже при отключении от электрической цепи.

Классификация по принципу работы

По принципу работы они классифицируются на следующие типы. К ним относят:

Импульсный. Он представляет собой инверторную систему, в которой происходит преобразование переменного тока в постоянное высокочастотное напряжение.

Для того чтобы сделать импульсный блок питания своими руками необходимо приобрести специальную гальваническую развязку, которая будет передавать преобразованную мощность к трансформаторной установке.

Трансформаторный. Он состоит из понижающего трансформатора и специального выпрямителя. Он в дальнейшем преобразовывает переменную мощность в постоянную. Здесь дополнительно устанавливают фильтр-конденсатор. Он позволяет сгладить чрезмерную пульсацию и колебания в процессе работы устройства.

Мастер-класс по изготовлению регулируемого блока питания

Как сделать подобное устройство в домашних условиях? Подробная инструкция как сделать блок питания своими руками поможет справиться с поставленной задачей. Первым делом необходимо иметь четкое представление, для каких целей будет собрано это устройство.

Главными принципами работы сооружения является подача максимального тока, который в дальнейшем будет направлен в сторону нагрузки. Помимо этого он будет обеспечивать выходное напряжение. Благодаря этому электрический прибор может нормально функционировать.

Например, устройство на выходе дает от 3 до 15 Вт, а прибор требует 5 Вт. Для этого определенным положением регулятора меняем диапазон преобразованной мощности.

Из чего можно сделать блок питания?

Для понадобятся следующие детали:

• трансформатор;
• диодный мост;
• микросхема;
• конденсаторный фильтр;
• дросселя;
• блоки защиты;
• стабилизатор напряжения.

Трансформатор может иметь мощность в пределах 10 Вт. Как правило, его обмотка способна выдержать напряжение от 220 Вт до 250 вт. Вторичная обмотка проводит от 20 до 50 Вт.

Эту деталь можно купить в специализированном отделе или найти в любом старом электроприборе.

Микросхема выпускается под определенной маркировкой (PDIP – 8). Здесь можно делать неограниченное количество проводящих электрических дорожек.

Диодный мост делают из четырех диодов размером 0,2 х 0,5 мм. Изделия серии SOIC значительно уменьшают перепады электрического напряжения.

Блоки защиты будут выполнены из двух предохранителей марки FU2. При срабатывании данных изделий вырабатывается ток мощностью 0,16А. Дроссели L1 и L2 можно сделать самостоятельно. Для этого понадобятся два элемента из магнитного феррита. Их размер должен быть К 17,5 х 8,3 х 6 мм.

Подсоединение всех элементов осуществляются по определенной схеме, которая представлена ниже. Здесь каждая деталь обозначена соответствующим обозначением. На фото самодельного блока питания изображено готовое устройство.

Блок питания 5В 5А. Лютый сэконд-хэнд с удивительно неплохими параметрами

Понадобился мне блок питания на 5В, да помощнее. Логика подсказывает, что БП из Китая с распая, то есть б/у как правило выдают неплохие параметры и стоят недорого. Обозреваемый произвел весьма унылое впечатление по внешнему виду, но порадовал при проверках. На фоточках будут зачищенные провода и клеммник — это моих рук дело. Изначально БП приходит с просто обкушенными проводами Внешний вид, так сказать «искаропки»

Хм. есть некоторая странность. нет, не покоцанный скотч на трансформаторе, и не странно грязная плата (на фотке толком не видно, поэтому не вставлял). Вот эта странность:

Конденсатор вырван с мясом. Причем, в свежих отзывах тоже есть упоминание о таких проблемах. Не, надо сказать, что работает и так, там пара конденсаторов, потом дроссель, и этот вот стоит уже совсем на выходе. Но я запаял свой, что-то кажется 10В 1000мкФ.

Итак, внешний вид. Размеры 102.5 х 45 х 27(высота) мм. Выглядит добротно — фильтры, дросселя, вот это вот всё. к сожалению, обильно запэцкан герметиком, поэтому добраться до полупроводников и посмотреть маркировку как-то весьма проблематично.

Ну и незамедлительно перейдём к тестированию. «Много бесполезных фоток» делать не стану.

Без нагрузки на выходе 5.177В, и, забегая вперед, при 5А — 5.06В.

Нагрузка 1А:

Нагрузка 3А

Нагрузка 4А

Нагрузка 5А. Напряжение просело до 5.06В

Обратите внимание, тут и далее уже 100мВ на клетку

Нагрузка 6А

Нагрузка 7А

Нагрузка 7.5А. Напряжение просело до 5.0025В

Тут мне стало жалко и нагрузку и блок питания, я снизил ток до 5А и оставил на полчасика. Через полчаса температура по-моему стабилизировалась, но следует учесть, что в гараже прохладно. Ну то есть печка топится, но температура градусов наверно 15-16. Максимум я увидел 53 градуса наверно на выходных диодах, трансформатор и того меньше, градусов до 45. К сожалению у тепловизора образовался какой-то астигматизм, и толком соотнести изображение из видимого диапазона и ИК как-то затруднительно.

Резюмируя: пульсации в 300мВ пик-ту-пик на запредельных 7.5А и до 250мВ на 5А — это по-моему вообще прям здорово. Сильно огорчило отсутствие конденсатора, ну и что плата не отмыта. Но как-бы грязная плата — а чего вы хотели от б/у? покоцанный скотч на трансформаторе — это б/у+почта возможно, то есть это именно что докопаться. а в целом же — я считаю что по пульсациям вообще отлично, разве что можно бы какую-то защиту желать, чтобы нельзя было его выше заявленных 5А раскочегаривать, но её как-бы и не обещал никто, плюс я не хочу его сильно насиловать. Полуторную перегрузку отработал как красавчик.

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

Transistors.rar — База данных по транзисторам в формате Access.

Начало сборки

В самом начале, после того как вы решили собрать своими руками БП с использованием мощных транзисторов, следует перебрать имеющиеся схемы сборки.

Вариант схемы

На рисунке приведена самая простая схема для сборки БН регулируемого типа с использованием мощных транзисторов (полевых). Эта схема состоит из следующих элементов:

• понижающий трансформатор;
• диодный выпрямитель;
• конденсаторный сглаживающий фильтр.

Эти три элемента являются основными функциональными узлами прибора. В зависимости от того, какой будет номинальная мощность самодельного БП, данные узлы будут различаться по типам и габаритам.

Трансформаторы

Самой дорогостоящей и одновременно с этим основной частью БП является трансформатор. Именно он будет осуществлять понижение переменного сетевого напряжения до требуемого вам уровня. Перед тем как выбрать нужный тип транзистора, следует рассчитать ту электрическую мощность, которая будет нужна. Чтобы получить реальные цифры, необходимо сделать следующие вычисления:

• напряжение умножить на силу тока нагрузки;
• к получившейся цифре приплюсовываем небольшой запас для мощности. Это запас должен составлять примерно 20-30%;
• конечная цифра и окажется необходимой электрической мощностью в данной конкретной ситуации.

Теперь, когда все готово и нужные компоненты куплены, можно приступать к самой сборке.

Импульсный блок питания

Для обеспечения нагрузки майнеров применяются ИБП различной мощности. В данном материале подробно рассматривается блок питания применяемый для разных моделей асиков.

В конструкцию ИБП APW7 входит:

• корпус – из экранированной металлической коробки
• печатная плата ИБП имеет установленные радиотехнические компоненты
• система охлаждения состоит из принудительного вентилятора
• провода необходимые для подключения нагрузки

Основную функцию выполняет плата с расположенными на ней элементами.

Сторона монтажа APW7

Элементы расположенные на печатной плате ИБП:

1. FUSE предохранитель
2. Варистор
3. Конденсатор сетевого фильтра
4. Дросселя
5. Блокировочные конденсаторы
6. Конденсатор сглаживающий
7. Фильтрующие конденсаторы
8. Силовые транзисторы
9. Разъем для подключения вентилятора
10. Сглаживающие конденсаторы синхронного выпрямителя
11. Выходной трансформатор
12. Диод
13. PFC транзистор
14. Терморезисторы NTC
15. Реле
16. Дроссель схемы PFC
17. Диодный мост

Сторона печати APW7

Принципиальная схема ЛБП 0-30В

   Более подробно про номиналы радиоэлементов к данной схеме смотрите на форуме.

Технические характеристики блока питания

• Входное напряжение: ……………. переменное 25 В
• Входной ток: ……………. 3 A (Макс.)
• Выходное напряжение: …………. 0 до 30 В регулируемое
• Выходной ток: …………. 2 мА — 3 A регулируемый
• Пульсации выходного напряжения: …. не более 0.01 %

   Начнем с сетевого трансформатора со вторичной обмоткой мощностью 24 В/3 A, который подключен через входные контакты 1 и 2. Переменное напряжение вторичной обмотки трансформаторов выпрямляется мостом, образованным четырьмя диодами D1-D4. Напряжение постоянного тока, на выходе моста сглаживается фильтром из конденсатор C1 и резистора R1.

   Далее схема работает следующим образом: диод D8 — стабилитрон 5,6 В, здесь работает с нулевым током. Напряжение на выходе U1 постепенно увеличивается до его включения. Когда это происходит, схема стабилизируется и опорное напряжение (5,6 В) проходит через резистор R5. Ток, который течет через инвертирующий вход ОУ является незначительным, поэтому один и тот же ток проходит через R5 и R6, и, как два резисторы имеют то же самое значение напряжения между двумя из них в серии будет ровно в два раза больше напряжения по каждой из них. Таким образом, напряжение на выходе ОУ (выв. 6 U1) 11,2 В, в два раза больше опорного напряжения стабилитрона. ОУ U2 имеет постоянный коэффициент усиления примерно 3 по формуле A=(R11+R12)/R11, и поднимает  контрольное напряжение 11.2 В до 33 В. Переменник RV1 и резистор R10 используются для регулировки выходного напряжения таким образом, что оно может быть снижено до 0 вольт.

   Другой важной особенностью схемы является возможность задать максимальный выходной ток, который можно преобразовать от источника постоянного напряжения на постоянном токе. Чтобы сделать это возможным схема отслеживает падение напряжения на резисторе R25, который соединен последовательно с нагрузкой

Ответственным за эту функцию есть элемент U3. Инвертирующий вход U3 получает стабильное напряжение.

   Конденсатор C4 увеличивают устойчивость схемы. Транзистор Q3 используется для обеспечения визуальной индикации ограничителя тока.

   Теперь давайте рассмотрим основы построения электронной схемы на печатной плате. Она изготавливается из тонкого изоляционного материала, покрытого тонким слоем проводящей меди таким образом, чтобы сформировать необходимые проводники между различными компонентами схемы

Использование правильно спроектированной печатной платы — это очень важно, так как это ускоряет монтаж и значительно снижает вероятность допущения ошибок. Для защиты от окисления медь желательно лудить и покрыть специальным лаком

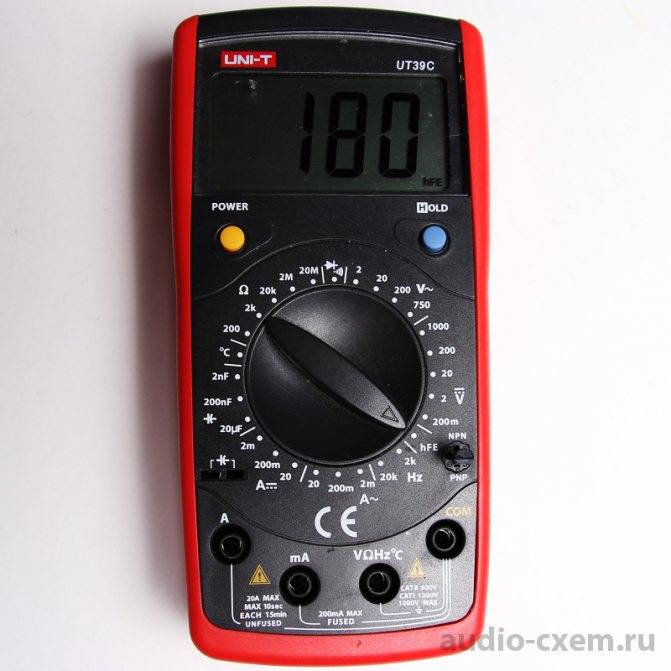

   В этом приборе лучше использовать цифровой измеритель, в целях повышения чувствительности и точности контроля напряжения выхода, так как стрелочные индикаторы не могут чётко зафиксировать небольшое (на десятки милливольт) изменение напряжения.

Переделка бп ATX в регулируемый

Распродажа ноутбуков и системных блоков в Воронеже! Ассортимент постоянно обновляется У нас долго ничего не лежит! Гарантия низких цен и бесплатная доставка по Данилову подробности уточняйте по телефону Вы можете купить Блок питания для весов CAS SW по выгодной цене ru onlinekassaru Cas ER JR блок питания купить в Данилове самая выгодная T Блок питания для весов Cas ER JR номинальный ток нагрузки A, входное напряжение V, Гц, исходящее напряжение V Есть в наличии Вы можете купить Cas ER JR блок питания по выгодной цене с доставкой или оформить самовывоз ru festimaru Модемы и роутеры FestimaRu Мониторинг объявлений T Блок питания В А для каждой камеры продаю отдельно р Вы можете приехать ко мне, и я вам продам видеонаблюдение в виде готового Комплектую универсальным кабелем для питания и информации с обжатыми коннекторами, картами памяти, роутером, модемом и ru onlinekassaru Блок питания для весов Cas SW купить в Данилове самая T Все комплектации на Блок питания для весов Cas SW с гарантией производителя и быстрой доставкой по Данилову! Описание, характеристики и фото для удобного выбора ru onlinekassaru Блок питания для весов Cas SW купить в Данилове самая T Все комплектации на Блок питания для весов Cas SW с гарантией производителя и быстрой доставкой по Данилову!

Какой стабилизатор напряжения лучше: релейный или симисторный?

Устройства симисторного типа характеризуются небольшими размерами корпуса, а уровень компактности таких приборов вполне сопоставим с моделями электромеханического и релейного типа. Средняя стоимость симисторного устройства по сравнению с качественными релейными аналогичными приборами выше практически в два-три раза.

Релейный стабилизатор “Ресанта 10000/1-ц”

Несмотря на прекрасную скорость переключения и наличие значительного интервала на входных напряжениях, любой релейный прибор является шумным при эксплуатации и характеризуется низкими показателями точности.

Кроме всего прочего, все релейные стабилизаторы имеют некоторые ограничения по уровню мощности, что обусловливается неспособность контактов коммутировать очень большие токи.

Думаете о том, стоит ли подключить счетчик день ночь? Читайте статью о том, выгодны ли двойные тарифы.

Порядок сборки светодиодного фонаря своими руками описан в этой статье.

Наиболее перспективный вид электронных стабилизаторов представлен в настоящее время современными устройствами, которые функционируют в условиях двойного преобразования сетевого напряжения.

Помимо высокой стоимости, такие приборы не обладают серьёзными недостатками. Именно поэтому при выборе стабилизирующего устройства, если стоимость не имеет решающего значения, целесообразно отдавать предпочтение приборам, полностью собранным с использованием качественных полупроводников.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Проверка конструкции

Перед первым включением БП нужно проверить. В первую очередь проверяется монтаж, например, могли остаться следы от пайки, несмытый флюс. Какой-либо компонент, установленный на плате, может оказаться неисправным.

Если с монтажом все в порядке, можно приступать ко второй стадии проверки с помощью лампочки. В качестве лампочки можно использовать любую лампу накаливания. Для этого подключаем изготовленный нами источник питания последовательно с лампочкой, как показано на рисунке ниже.

Если лампочка не светится, значит, в цепи БП есть обрыв. Нужно проверить дорожки платы, дроссель, диодный мост.

Лампочка постоянно горит. В блоке питания короткое замыкание. Причина может быть в пробое конденсаторов, транзисторов. Нужно также проверить дорожки печатной платы, выходные цепи трансформатора.

Если лампочка вспыхнула и погасла, значит, БП исправен, конденсаторы зарядились.

Помогла ли вам статья?

Да1Не особо1

Компоненты схемы

В качестве подстроечных резисторов P3 и P4 лучше применить многооборотные компоненты типа «3296W». Причем, номиналы 250кОм и 25кОм я не нашел и вместо них поставил 200кОм и 20кОм.

Резистор R7 должен быть мощностью 0,5Вт. Шунт R4 лучше поставить мощностью 5Вт (греется здорово).

В качестве стабилитрона D2 я установил BZX55C 2V4, а в качестве стабилитрона D3 я установил 1N4740A.

Силовой транзистор 2N3055 можно заменить на более мощный NPN транзистор, например TIP35C, 2SC5200 или другой им подобный, но напрямую в плату их устанавливать нельзя, цоколевка не подходит, необходимо редактировать печатную плату, поэтому устанавливаем на проводах.

Транзисторы BC547/BC557 меняются на BC546/BC556.

Транзисторы дифференциального каскада (T5 и T6) желательно подобрать по коэффициенту передачи тока (h21э).

Кабели и соединения

Одним из основных требований к блоку была возможность отсоединения от него увлажнителя, чтобы его можно было унести, помыть и т.д. Сами генераторы тумана изначально идут с довольно длинными кабелями с гнёздами на конце, похожими на гнёзда в ноутбуках ASUS – собственно, ещё одна причина, почему все сразу пробуют запитать эти генераторы от ноутбучных блоков питания. Найти такие штекеры не составило труда, поэтому для генераторов я свил из двух хороших медных проводов достаточного для несколькольких ампер сечения двухжильный кабель с помощью шуруповёрта и вывел его наружу, припаяв на конец парочку штекеров. Этот кабель с жёлтым и голубым проводами хорошо видно на фотках выше.

Для слаботочных кулера и ленты я сделал удлинитель из кабелей с разъёмами и штекерами от телевизоров Горизонт – как раз за пару недель до этого распаивал несколько плат от них, так что они подоспели вовремя. Разъёмы эти хоть и страшные, но их всё равно не видно: они спрятаны за столом и его стойками. Единственная проблема с ними – их можно по ошибке умудриться подключить наоборот. Чтобы избежать этого, я с одной стороны промаркировал коннекторы чёрным маркером.

Сам кулер был уже с заводским разъёмом, поэтому для него пришлось колхозить штекер, как на фото ниже:

Честно признаюсь, этот двухконтактный штекер получился неудачным: там периодически пропадает контакт и вообще иногда вся эта хрень вываливается из разъёма – просто у меня не было нужной ответной части с фиксатором. А эти страшные телевизионные разъёмы напротив, сидят очень крепко и надёжно, к ним никаких претензий нет!

Где еще может понадобиться

Питание прибора

Перечисленные выше места применения данного типа прибора, созданного при использовании мощных транзисторов, являются лишь небольшой частью обширной сферы их применения. Итак, самодельный блок питания, собранный на мощных полевых транзисторах, может применяться для следующих целей:

• экономия ресурсов аккумуляторной батареи (АКБ). Такие батареи стоят достаточно дорого, чтобы тратить их на различные опыты, с которыми справится регулируемый блок питания;
• обеспечение питания низковольтного электроинструмента;
• участие в электрификации комнат дома, где имеются высокие требования к условиям пожарной безопасности. К таким помещениям относятся сараи, различные хозяйственные постройки, а также гаражи, подвалы и т.д.;

• использование прибора при резке нагретым нихромом таких материалов, как легкоплавкий пластик, поролон и пенопласт;
• оформление светового дизайна домашних помещений. Такой БП позволяет подключать к сети в 220 В светодиодные ленты. Это притом что сами ленты обычно имеют значительно меньшее напряжение;

Светодиодная подсветка

• обеспечение питания пруда, уличного фонтана и любого другого вида наружной иллюминации дома;
• для использования в биоэлектропроцедурах;
• заряжать мобильные портативные устройства (смартфоны, планшеты, мобильные телефоны и т.д.), а также ноутбуки в случае, когда отсутствует стабильный источник электроэнергии.

Указанные выше способы применения самодельного радиоустройства данного типа не являются исчерпывающими, так как область применения изделия очень широка и все перечислить невозможно.
