Типичные модели аккумуляторов с напряжением 12 вольт
Если возникла необходимость организации резервного или основного питания для домашних электронных приборов с напряжением питания в 12 вольт, решить проблему электропитания можно с помощью одного из вариантов малогабаритных батарей:
- Стандартного кислотного аккумулятора AGM- типа, с рабочим питанием на 12 вольт, от 0,8 до 2,2А*ч;
- Китайского бескорпусного аккумулятора увеличенной емкости. При 12 вольтах устройство обладает емкостью в 4,8 А*ч;
- Сборки из четырех маленьких аккумуляторов типа 18650.

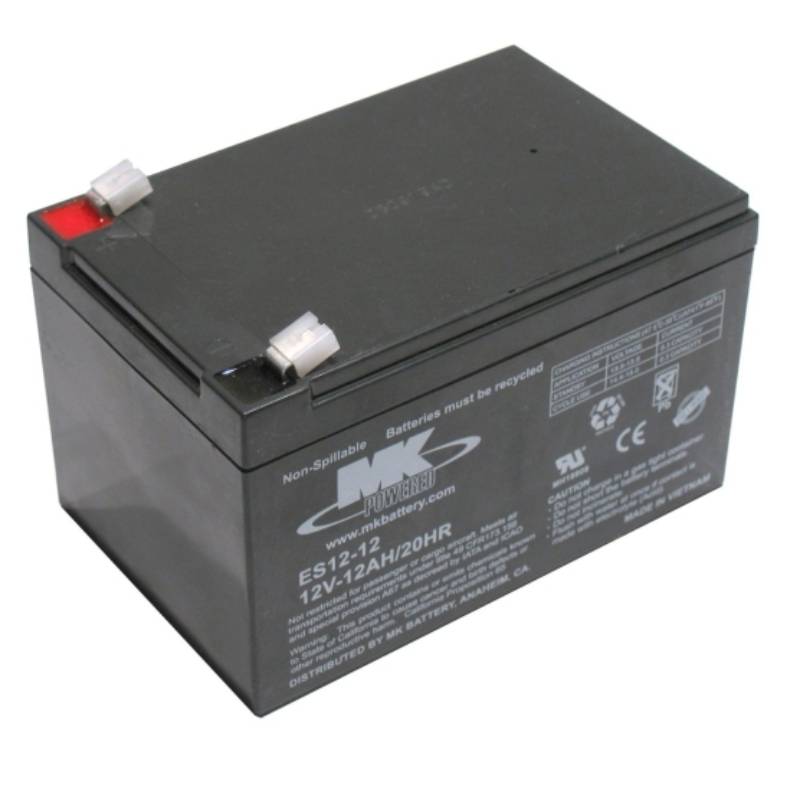

Кислотные малогабаритные аккумуляторы
Типичным представителем маленьких аккумуляторных батарей с напряжением питания 12 вольт является модель Delta DT1208. Устройство имеет относительно маленькие габариты корпуса: ширина -6,3 см, высота 2,5 см и длина 9,7 см при весе в 0,4 кг. Зарядный ток – не более 100мА.
Аккумулятор является одним из самых маленьких в серии DT. Специально разрабатывался, как вариант для малогабаритных переносных электронных приборов, например, автономных систем сигнализации и эхолотов. Расчетный срок службы составляет не менее 5лет.

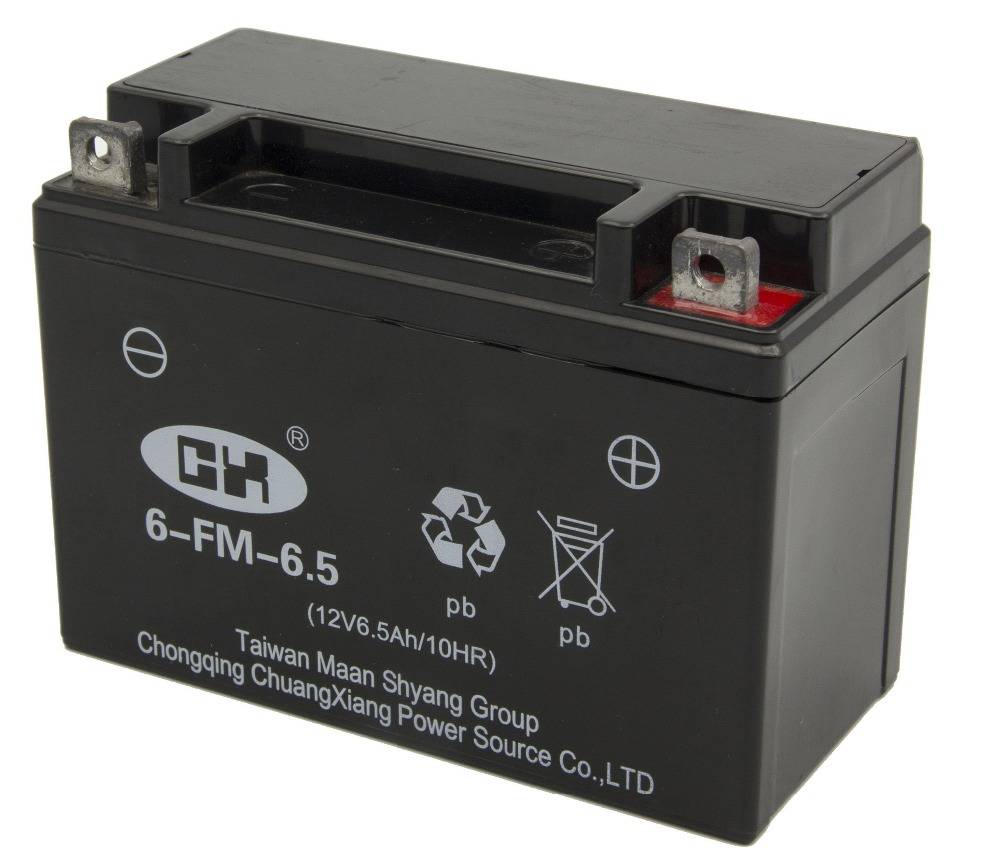

Отдельная линейка кислотных аккумуляторов в 12 вольт бренда Дельта разрабатывалась, как стартерные устройства. Например, модель Delta СT12026, емкостью в 2,6 А*ч рассчитана на использование в качестве стартерной в мотоциклах и квадроциклах. Стартовые устройства легко отличить по ярко-оранжевой окраске верхней крышки корпуса.
Кроме аккумуляторных батарей бренда Delta, немалым спросом пользуются марки ENGY и RITAR. Аккумуляторная продукция последних двух брендов продается с гарантией до 10 лет эксплуатации в расчетном режиме. RITAR — один из немногих производителей, чья продукция используется для источников бесперебойного питания систем связи гражданской авиации.
Кислотные гелевые модели обладают принципиальным недостатком. С выходом из строя внутреннего патрона для нейтрализации газов избыточное давление легко раскалывает прочный с виду корпус прибора. Аналогичная ситуация может произойти, если зарядку батареи выполняют повышенным током, или допускают регулярный перегрев источника питания. Поэтому будет полезным периодически контролировать температуру и геометрию стенок. Элементы с округлившимися стенками необходимо вывести из эксплуатации, в противном случае разрушение корпуса и вытекание кислотного геля способны вывести из строя видеокамеру или систему сигнализации.

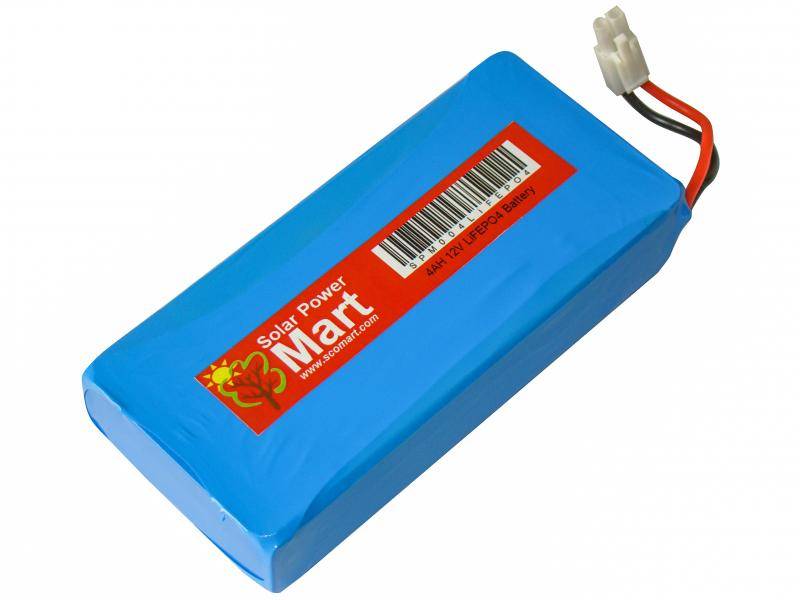

Китайский бескорпусный литиевый аккумулятор на 12 вольт

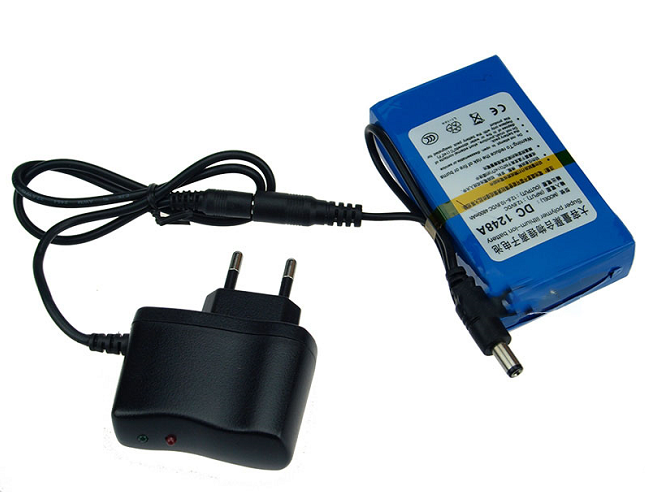

Кроме кислотных систем, китайские компании предлагают маленькие аккумуляторы большой емкостью и напряжением в 12 вольт. Один из таких приборов приведен на фото.
Характеристики маленькой литиевой батареи по емкости и габаритам значительно превосходят кислотные модели. Общая емкость батареи, габаритами 83 мм в длину, 50 мм в ширину и 17 мм в высоту, составляет 4,8 А*ч, что впятеро больше заряда кислотника. Вес батареи около 200 г. Продаваемый на рынке Китая прибор идет в комплекте с зарядным устройством.
Литиевый аккумулятор состоит из шести маленьких стандартных батарей для мобильного телефона, напряжением 4,1 вольта. О том, насколько качественными выпускаются подобные системы, можно узнать из видео:
Аккумуляторные сборки

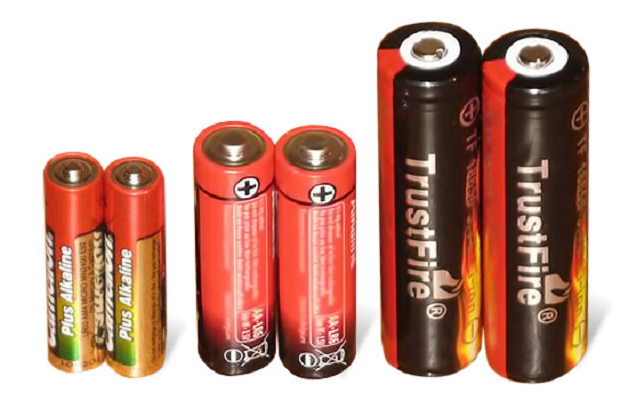

Кроме китайских кислотников и литиевых батарей, для малогабаритной техники, радиостанций, источников питания для камер видеонаблюдения и систем связи применяются сборки из маленьких единичных литиевых элементов с напряжением питания в 3,7 вольта. Емкость одного такого элемента длиной в 65 мм и диаметром 18 мм составляет 2-3,6 А*ч.

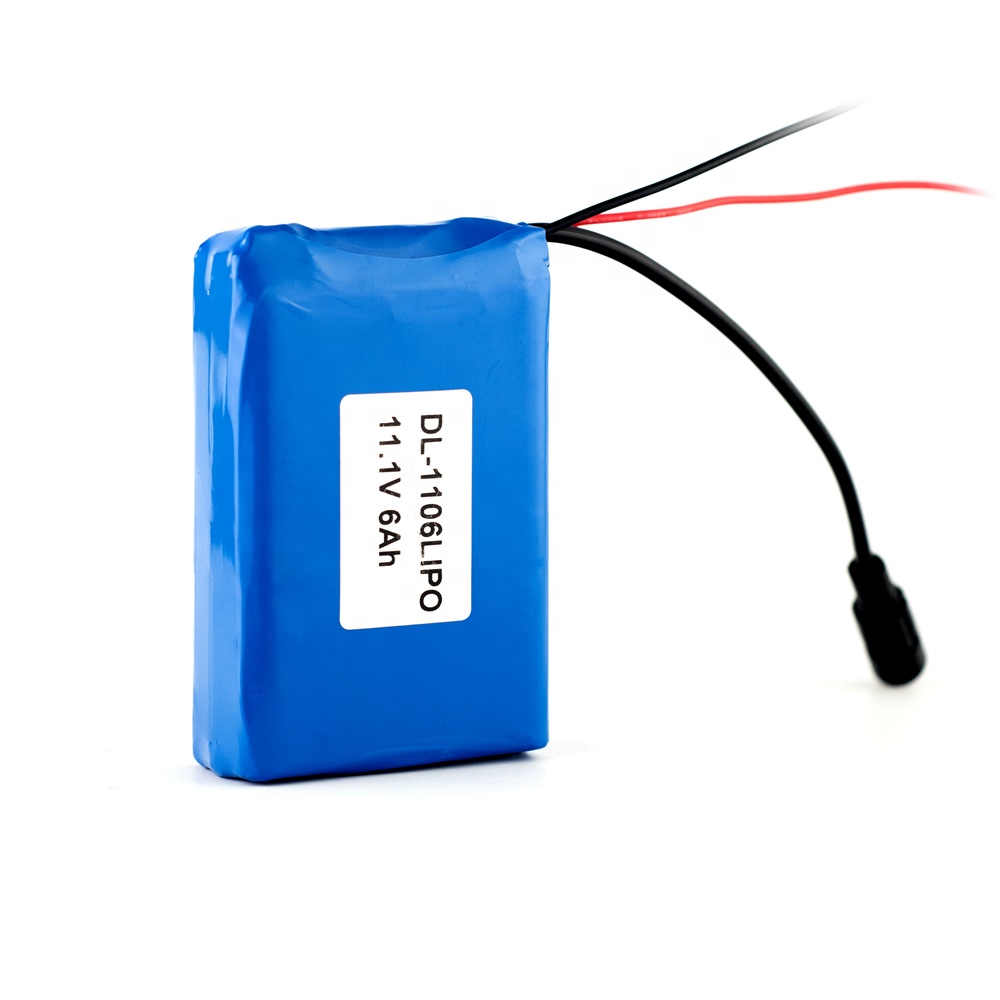

Чтобы получить батарею с напряжением в 12 вольт, элементы соединяют в последовательном порядке и комплектуют зарядным устройством и контроллером в одном корпусе, как на фото.
Чаще всего такими приборами оснащают мобильные и ручные сканеры, видеокамеры, ручной аккумуляторный инструмент, мощные фонари и батареи ноутбука. Кроме того, на основе элементов высокой емкости собираются приводные и тяговые аккумуляторные блоки для электровелосипедов.
